在这里插入图片描述

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域，本栏目涵盖了丰富的内容，包括但不限于以下主题：Arduino BLDC、Arduino CNC、Arduino E-Ink、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID、Arduino TFT，以及Arduino智能家居、智慧交通、月球基地、智慧校园和智慧农业等多个方面。我们不仅探讨了这些技术的基础知识和应用领域，还提供了众多具体的参考案例，帮助读者更好地理解和运用Arduino平台进行创新项目。目前，本栏目已有近5000篇相关博客，旨在为广大电子爱好者和开发者提供全面的学习资源与实践指导。通过这些丰富的案例和思路，读者可以获取灵感，推动自己的创作与开发进程。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

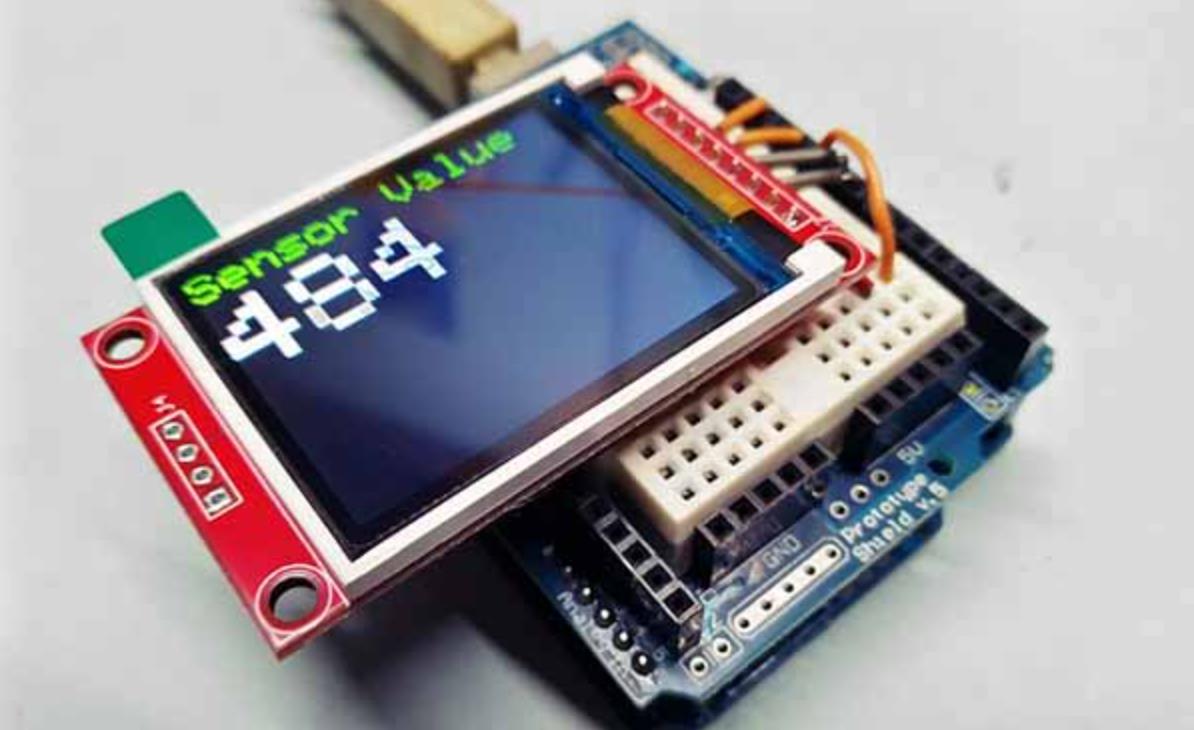

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

在这里插入图片描述

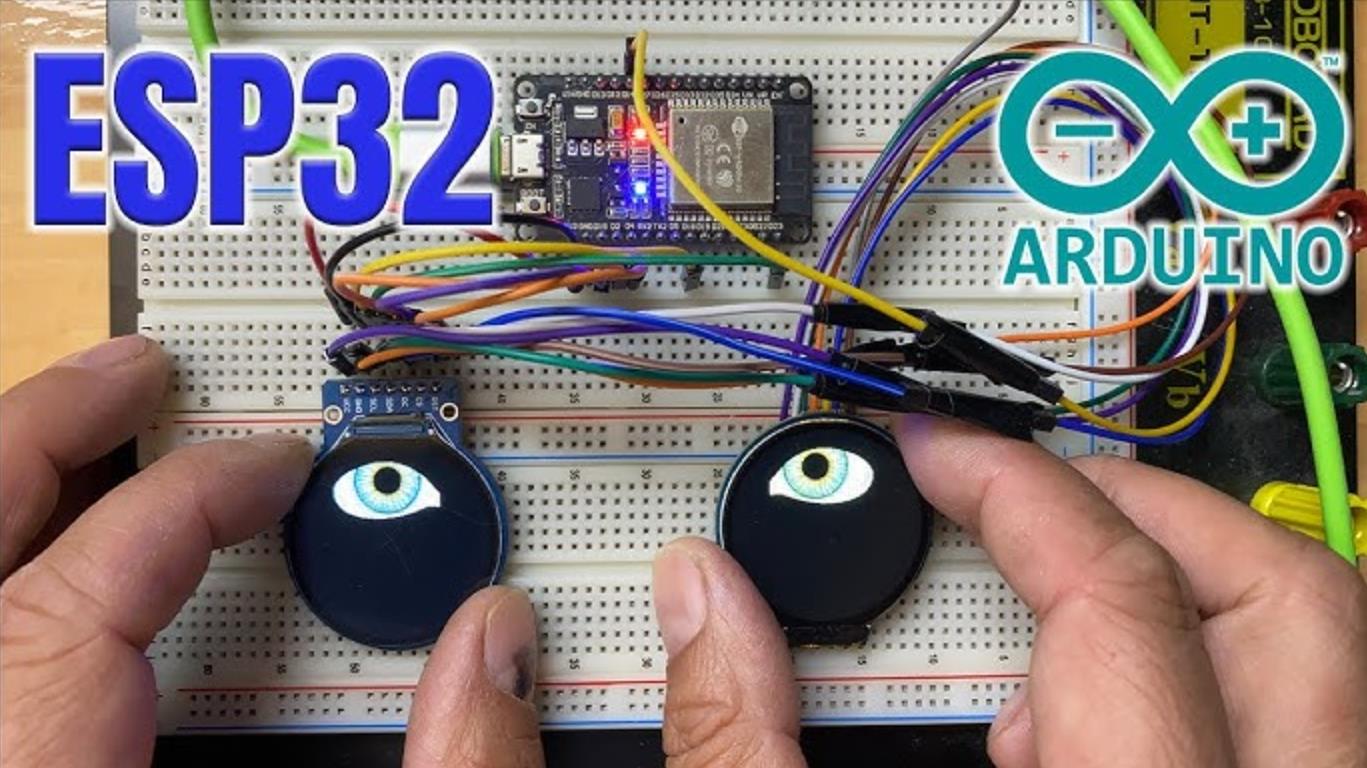

Arduino TFT 简单眨眼效果：技术解析与应用实践

一、核心特点
Arduino TFT（薄膜晶体管液晶显示屏）结合简单眨眼效果，通过动态图形绘制实现视觉反馈，其技术特性主要体现在以下方面：
图形化动态渲染
基于基础几何图形（如圆形、弧线）的组合，通过快速更新显示内容模拟眨眼动作。例如，使用fillCircle()绘制眼白与瞳孔，结合fillRect()或弧线绘制眼皮。
支持多种眨眼模式：快速眨眼（短促闭眼）、缓动眨眼（加入ease-in/ease-out函数增强真实感）、同步/异步双眼控制（如“斜眼”或“独眼眨”）。
低资源占用与高性能
动画刷新频率可通过delay()或定时器精确控制，帧率通常可达30-60FPS，满足嵌入式环境需求。
采用局部重绘策略（如仅更新眼皮区域），显著降低CPU占用率。例如，在ESP32平台上运行1.28寸圆形TFT（GC9A01驱动）时，眨眼动画可稳定占用约15%的CPU资源。
色彩与风格化设计
使用RGB色彩模型定义虹膜和背景颜色，支持写实、卡通、科幻等多种风格。例如，瞳孔颜色可通过随机数生成（如30%概率变亮）模拟光感变化。
部分库（如TFT_eSPI）支持透明色处理，便于叠加其他图形元素。

二、应用场景
人机交互界面
在智能家居控制面板中，眨眼效果可作为设备状态反馈（如网络连接成功时眨眼）。
工业自动化设备中，通过眨眼动画提示操作员设备已进入待机模式。
教育机器人与互动玩具
教学机器人通过眨眼表达情感（如专注、疑惑），增强人机互动趣味性。
电子积木等教育玩具中，眨眼效果作为图形化编程的入门案例，帮助学生理解循环与条件判断。
物联网数据可视化
在环境监测系统中，眨眼频率可关联传感器数据（如空气质量恶化时加快眨眼速度）。
智能农业中，眨眼效果结合灌溉状态显示（如缺水时“焦虑眨眼”）。
艺术装置与数字媒体
万圣节主题装饰中，结合伺服电机实现物理眼珠转动与屏幕眨眼同步，营造诡异氛围。
互动展览中，通过眨眼动画吸引观众注意力，并触发其他交互事件。

三、注意事项
硬件兼容性与电源管理
不同型号的Arduino开发板与TFT显示屏可能存在接口差异。例如，GC9A01驱动的1.28寸圆形TFT需通过SPI接口连接ESP32，而部分TFT屏需额外驱动电路。
TFT显示屏功耗较高，需确保电源稳定。例如，在电池供电场景中，建议使用低功耗模式（如屏幕部分刷新）延长续航。
显示内存限制
Arduino的内存资源有限，复杂图形可能引发内存溢出。例如，在Arduino Uno上绘制高分辨率眨眼动画时，需预加载字模和图像数据至Flash，减少实时计算压力。
库函数与版本兼容性
不同TFT库（如Adafruit_GFX、TFT_eSPI）的API可能存在差异。例如，TFT_eSPI库需在User_Setup.h中配置显示屏参数（如分辨率、引脚映射）。
库版本更新可能导致代码兼容性问题，需定期检查官方文档与社区资源。
抗干扰与稳定性
在电磁环境复杂的场景中，需采取合理布线、使用屏蔽线、添加滤波电容等措施，避免显示屏出现闪烁或花屏。
对于需要长时间运行的设备，建议加入看门狗定时器（Watchdog Timer）防止程序卡死。

在这里插入图片描述

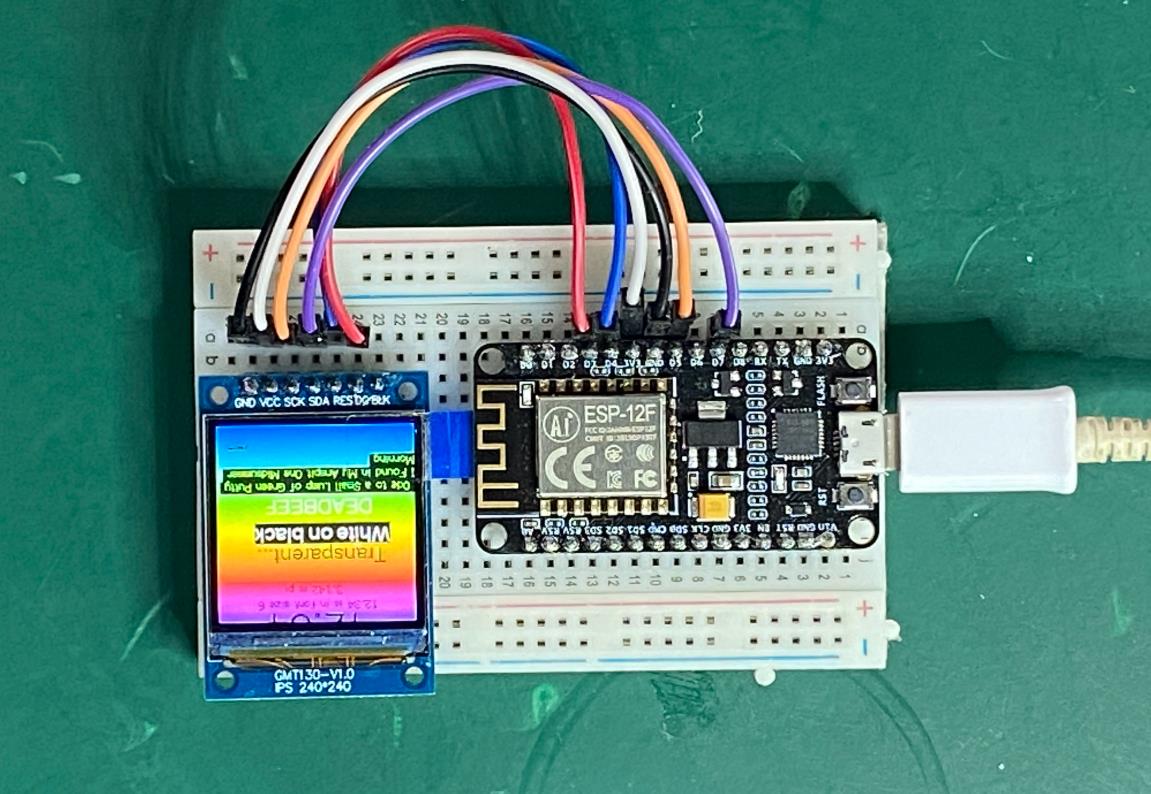

1、基本眨眼效果

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_TFTLCD tft(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);
}

void loop() {
  blinkEffect();
}

void blinkEffect() {
  tft.fillScreen(WHITE); // 显示白色
  delay(500);            // 等待500毫秒
  tft.fillScreen(BLACK); // 显示黑色
  delay(500);            // 等待500毫秒
}

要点解读
使用 Adafruit_GFX 和 Adafruit_TFTLCD 库控制TFT屏幕。
blinkEffect() 函数通过切换屏幕颜色实现眨眼效果。
每次切换后有500毫秒的延迟，形成明显的眨眼效果。

2、中心眨眼效果

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_TFTLCD tft(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);
}

void loop() {
  centerBlinkEffect();
}

void centerBlinkEffect() {
  tft.fillScreen(WHITE);
  delay(500);
  tft.fillRect(50, 50, 100, 100, BLACK); // 中心区域变黑
  delay(500);
  tft.fillScreen(WHITE);
}

要点解读
在此示例中，眨眼效果集中在屏幕中心。
fillRect() 函数用于绘制一个黑色矩形，模拟眨眼。
整体效果通过延迟控制显示时长。

3、彩色眨眼效果

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_TFTLCD tft(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(WHITE);
}

void loop() {
  colorBlinkEffect();
}

void colorBlinkEffect() {
  tft.fillScreen(RED);   // 显示红色
  delay(500);
  tft.fillScreen(GREEN); // 显示绿色
  delay(500);
  tft.fillScreen(BLUE);  // 显示蓝色
  delay(500);
  tft.fillScreen(WHITE); // 恢复白色
  delay(500);
}

要点解读
该示例实现了彩色眨眼效果，通过切换不同颜色显示。
每种颜色显示500毫秒，增加了视觉效果的丰富性。
使用简单的延迟控制实现效果。

在这里插入图片描述
4、静态两帧切换眨眼
功能说明：用两帧图像（睁眼和闭眼）交替显示，模拟眨眼。

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void drawEyeOpen() {
  tft.fillScreen(ILI9341_WHITE);
  tft.fillCircle(120, 160, 60, ILI9341_YELLOW); // 脸
  tft.fillEllipse(120, 160, 40, 25, ILI9341_WHITE); // 眼底
  tft.fillCircle(120, 160, 13, ILI9341_BLACK); // 瞳孔
}

void drawEyeClosed() {
  tft.fillScreen(ILI9341_WHITE);
  tft.fillCircle(120, 160, 60, ILI9341_YELLOW);
  tft.fillRect(80, 160-5, 80, 10, ILI9341_BLACK); // 一条黑线代表闭眼
}

void setup() {
  tft.begin();
  tft.setRotation(1);
}

void loop() {
  drawEyeOpen();
  delay(1700);
  drawEyeClosed();
  delay(200);
}

要点解读
两帧切换法最简单，适合静态卡通风格。
通过fillCircle/fillEllipse/fillRect快速绘制“睁眼”和“闭眼”。
切换延时可调整眨眼频率和时长。

5、逐步闭合的动态眨眼
功能说明：用多帧动画模拟上眼睑缓慢闭合，再睁开。

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void drawEye(float closeRate) {
  tft.fillScreen(ILI9341_WHITE);
  tft.fillCircle(120, 160, 60, ILI9341_YELLOW);
  tft.fillEllipse(120, 160, 40, 25, ILI9341_WHITE);
  tft.fillCircle(120, 160, 13, ILI9341_BLACK);
  // 动态画上眼睑
  int eyelid_y = 160 - 25 * closeRate;
  int eyelid_h = 25 * closeRate * 2;
  tft.fillRect(80, eyelid_y, 80, eyelid_h, ILI9341_YELLOW);
}

void setup() {
  tft.begin();
  tft.setRotation(1);
}

void loop() {
  // 眨眼闭合
  for (float p = 0; p <= 1.0; p += 0.2) {
    drawEye(p);
    delay(30);
  }
  delay(120);
  // 眨眼睁开
  for (float p = 1.0; p >= 0; p -= 0.2) {
    drawEye(p);
    delay(30);
  }
  delay(1500);
}

要点解读
动态眨眼：用closeRate参数控制上眼睑下移的动态效果。
通过for循环逐步重绘，眨眼过程更自然。
可调整步进和延时实现更流畅或更快的眨眼。

6、双眼独立眨眼（有趣表情）
功能说明：屏幕上两个眼睛位置可单独眨眼，模拟卡通表情变化。

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void drawEyes(bool leftOpen, bool rightOpen) {
  tft.fillScreen(ILI9341_WHITE);
  tft.fillCircle(80, 160, 60, ILI9341_YELLOW);  // 脸左
  tft.fillCircle(200, 160, 60, ILI9341_YELLOW); // 脸右

  // 左眼
  if (leftOpen) {
    tft.fillEllipse(80, 160, 32, 18, ILI9341_WHITE);
    tft.fillCircle(80, 160, 8, ILI9341_BLACK);
  } else {
    tft.fillRect(48, 160-5, 64, 10, ILI9341_BLACK);
  }
  // 右眼
  if (rightOpen) {
    tft.fillEllipse(200, 160, 32, 18, ILI9341_WHITE);
    tft.fillCircle(200, 160, 8, ILI9341_BLACK);
  } else {
    tft.fillRect(168, 160-5, 64, 10, ILI9341_BLACK);
  }
}

void setup() {
  tft.begin();
  tft.setRotation(1);
}

void loop() {
  drawEyes(true, true);    // 两眼睁开
  delay(1200);
  drawEyes(false, true);   // 左眨眼
  delay(200);
  drawEyes(true, true);
  delay(700);
  drawEyes(true, false);   // 右眨眼
  delay(200);
  drawEyes(true, true);
  delay(1300);
  drawEyes(false, false);  // 同时眨眼
  delay(180);
}

要点解读
双眼独立控制，可做wink、wink-wink等丰富表情。
每只眼睛的状态通过布尔值控制，灵活组合效果。
可以再结合随机数或手势传感器实现“随机眨眼”或“检测到人就眨眼”等更有趣的交互。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
