ArcGIS如何给地图加作表外框

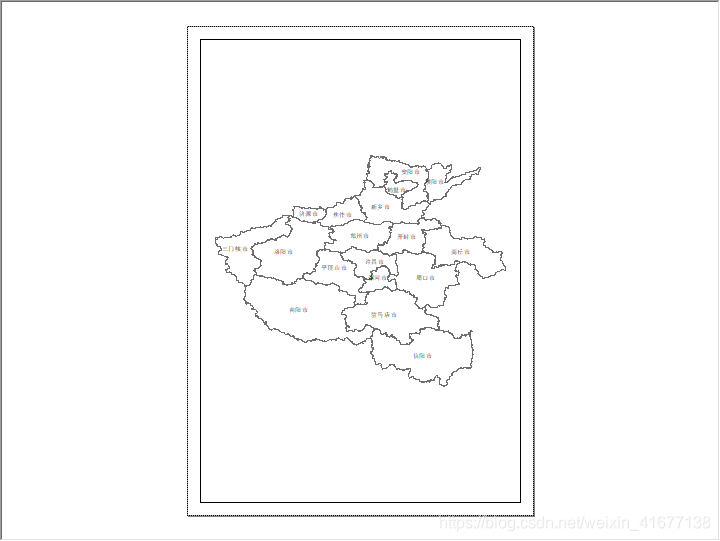

以河南省市行政区划为例：
在这里插入图片描述

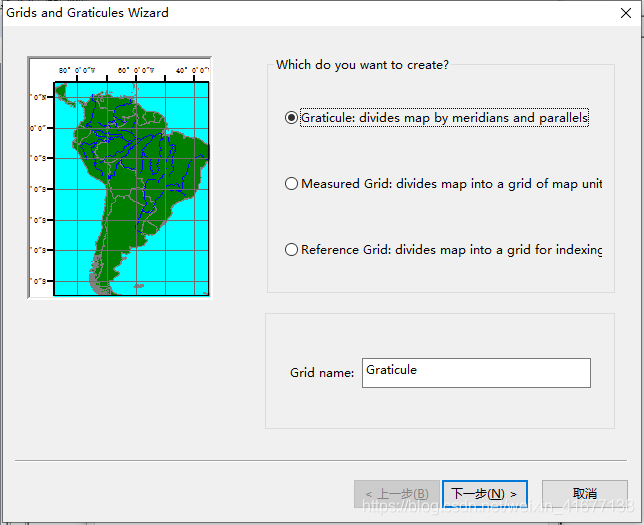

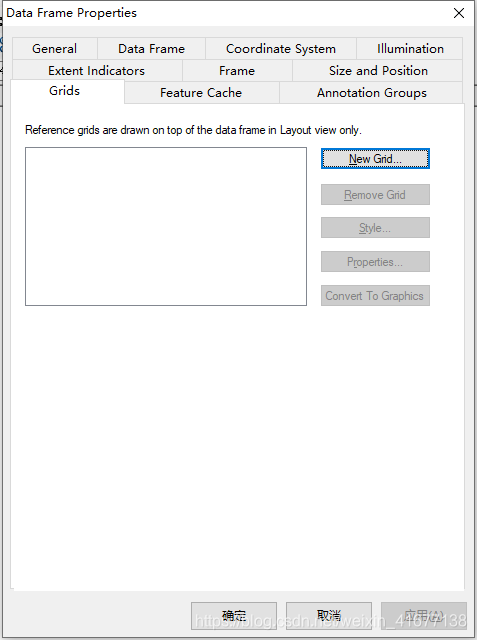

点击view -> Data Frame Properties -> New Grid
在这里插入图片描述
在这里插入图片描述

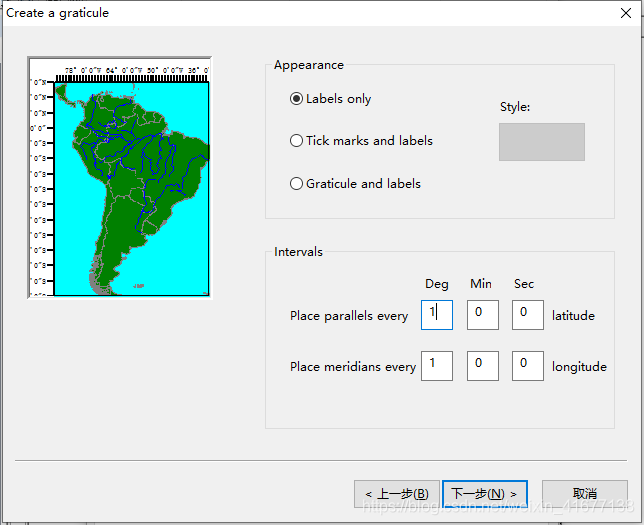

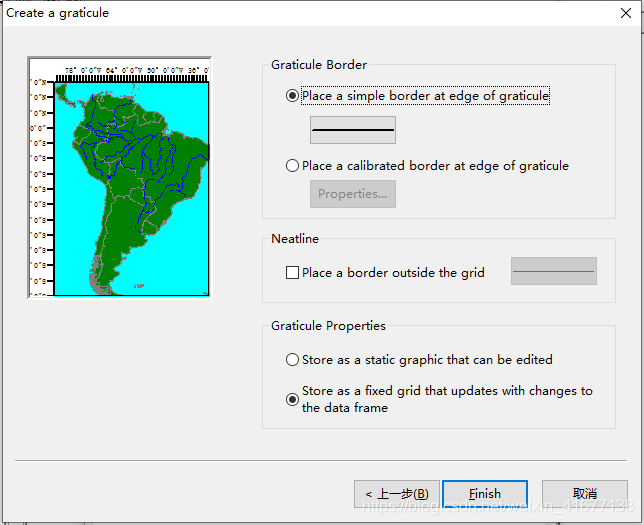

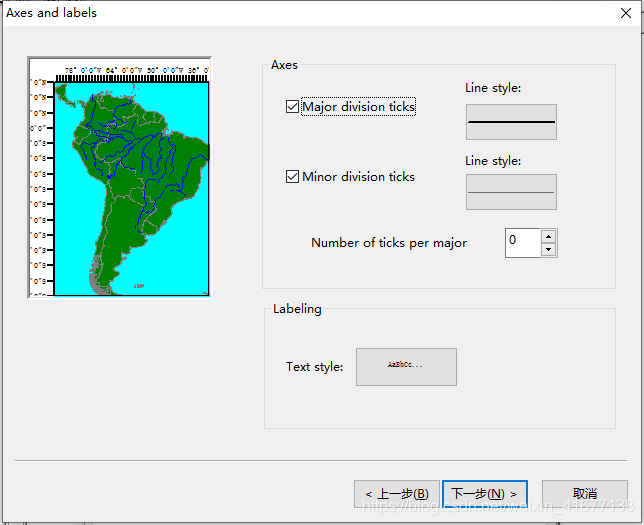

下面Appearance 选项中
Labels only 只在外框显示坐标
Graticule and labels 坐标和格网
Intervals 是坐标间隔 对应经纬的度 分 秒
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

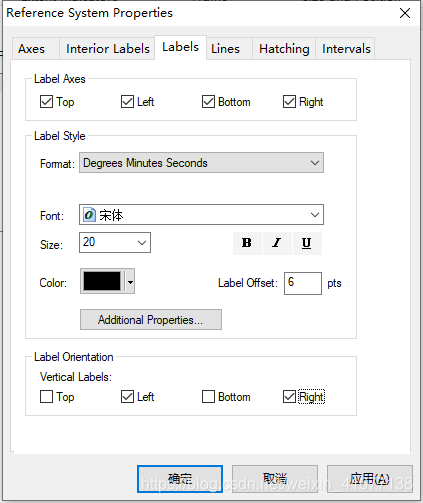

回到页面选择Properties
在这里插入图片描述
自己调节坐标字体大小，下面Label Orientation要选择left和right，让坐标竖过来。依次点击确定，完成。
在这里插入图片描述
在这里插入图片描述

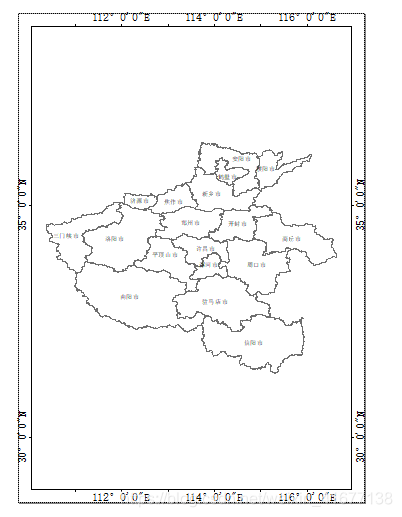

调节内框大小，若坐标间隔选择不当，可重新过程进行修改。
在这里插入图片描述
