第十六讲：神州交换机访问控制列表的配置

      访问控制列表ACL（Access Control Lists）数据定义工具，基于用户自行定义的数据的参数区分不同的数据流，是在交换机和路由器上经常采用的一种防火墙技术，它可以对经过网络设备的数据包根据一定规则进行过滤。它有以下一些作用：在内网布署安全策略，保证内网安全权限的资源访问；内网访问外网时，进行安全的数据过滤；防止常见病毒、木马、攻击对用户的破坏。

       ACL通过允许或拒绝特定的数据包进入网络，交换机可以对网络访问进行控制，有效保证网络的安全运行。用户可以基于报文中的特定信息制定一组规则（rule），每条规则都描述了对匹配一定信息的数据包所采取的动作：允许通过（permit）或拒绝通过（deny）。 交换机可以应用访问列表对流经接口的数据包进行控制，包括：入栈应用(in)和出栈应用(out)。其中入栈应用指经某接口进入设备内部的数据包进行安全规则过滤，出栈应用指设备从某接口向外发送数据时进行安全规则过滤。这样特定端口上特定方向的数据流就必须依照指定的ACL规则进入交换机，但是交换机的二层接口只能对入栈的数据进行控制。并且需要注意一个接口在一个方向只能应用一组访问控制列表。

IP访问控制列表的分类

（1）基本类型的访问控制列表有如下两类。

 标准访问控制列表：只能通过IP数据包中的源IP地址进行过滤。

 扩展访问控制列表：可以针对包括协议类型、源IP地址、目的IP地址、源端口、目的端口、TCP连接建立等进行过滤。

（2）其他类型的访问控制列表有如下两类。

 命名访问控制列表：以列表名代替列表编号来定义IP访问控制列表，同样包括标准和扩展两类访问控制列表，定义过滤的语句与编号方式相似。

 基于时间的访问控制列表：在原有的标准或扩展访问控制列表中，加入有效的时间范围来更合理地控制网络。

标准ACL的编号为1~99、1300~1999。

扩展ACL的编号为100~199、2000~2699。

扩展ACL通常用在尽量靠近数据流源地址的位置。

命名访问控制列表的命令为ip access-list，在命令中用standard和extended来区别标准访问控制列表和扩展访问控制列表；而编号访问控制列表的配置命令为access-list，并且使用编号来区别标准访问控制列表和扩展访问控制列表。

一般情况下，配置ACL应遵循以下步骤：

1. 定义ACL规则。
2. 绑定ACL到设备接口的某一方向上。

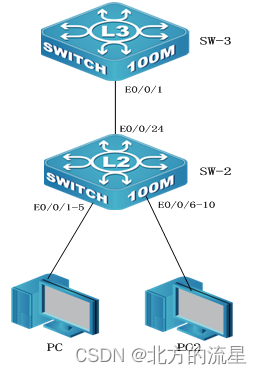

实验拓扑如下图所示



	VLAN( 包括端口)	trunk端口	IP地址	子网掩码	网关
SW-2	10(1-5)	E0/0/24
	11(6-10)
SW-3	10	E0/0/1	192.168.10.254	255.255.255.0
	11		192.168.11.254	255.255.255.0
PC1			192.168.10.1	255.255.255.0	192.168.10.254
PC2			192.168.11.1	255.255.255.0	192.168.11.254

一、标准IP访问控制列表的配置：

步骤1：按图所示，连接网络拓扑结构。

步骤2：按表所示，配置计算机的IP地址、子网掩码和网关。

步骤3：在三层交换机SW-3上配置VLAN、TRUNK口，并为VLAN指定IP地址。

步骤4：二层交换机SW-2的基本配置。

配置交换机名称并创建相应的VLAN添加VLAN端口，并配置TRUNK口。

步骤5：配置PC1和PC2的IP地址，在PC1上使用Ping命令测试PC1与PC2的连通性,PC1与PC2应可以正常通行。

步骤6：在三层交换机SW-3上启用包过滤功能，设置缺省行为为允许；定义ACL并应用。

SW-3 (config)#access-list 10 deny 192.168.10.0 0.0.0.255   //创建编号的标准ACL

SW-3 (config)#access-list 10 permit any any

SW-3 (config)#interface ethernet 0/0/1       //进入到0/0/1的接口配置模式

SW-3 (config-Ethernet0/0/1)#ip access-group 10 in   //在接口的入站方向应用ACL

步骤7：验证，在PC1上使用Ping命令测试PC1与PC2的连通性。结果显示PC1不能再访问PC2，即ACL阻断了PC1对PC2的访问。

步骤8：在SW-3上查看配置。

• SW-3#show access-group            //查看三层交换机ACL应用
• Interface name:Ethernet0/0/1
• Ingress access-list used is 10.

二、扩展IP访问控制列表的配置：

步骤1：按图所示，连接网络拓扑结构图。

步骤2：按表所示，配置计算机的IP地址、子网掩码和网关。

步骤3：在PC2上安装和配置FTP服务器与WEB服务器。

步骤4：在三层交换机SW-3上配置VLAN、TRUNK口，并为VLAN指定IP地址。

步骤5：配置二层交换机SW-2的名称并创建相应的VLAN添加VLAN端口，并配置TRUNK口。

步骤6：在三层交换机SW-3上启用包过滤功能，设置缺省行为为允许；定义ACL并应用。

SW-3 (config)#access-list 100 deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 d-port 20

 //创建编号为100的acl，拒绝从192.168.10.0到192.168.11.0的tcp协议端口为20的访问

SW-3 (config)#access-list 100 deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 d-port 21

//创建编号为100的acl，拒绝从192.168.10.0到192.168.11.0的tcp协议端口为20的访问

SW-3 (config)#access-list 100 deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 80

 //创建编号为100的acl，拒绝从192.168.10.0到192.168.11.0的tcp协议端口为80的访问

SW-3 (config)#access-list 100 permit ip any any

SW-3 (config)#interface ethernet 0/0/1    //进入到1/1的接口配置模式

SW-3 (config-Ethernet0/0/1)#ip access-group 100 in  //在接口的入站方向应用ACL

三、命名IP访问控制列表的配置：

1、命名标准IP访问控制列表配置：

SW-3 (config)#ip access-list standard denyip    //命名标准ACL名称denyip

SW-3 (config)# deny 192.168.10.0 0.0.0.255   //拒绝访问IP

SW-3 (config)# permit any any

SW-3 (config)#interface ethernet 0/0/1       //进入到0/0/1的接口配置模式

SW-3 (config-Ethernet0/0/1)#ip access-group denyip in   //在接口的入站方向应用ACL

2、命名扩展IP访问控制列表配置：

SW-3 (config)#access-list 100 extended denyftpwww

//命名扩展ACL名称denyftpwww

SW-3 (config)# deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 d-port 20

 //创建编号为100的acl，拒绝从192.168.10.0到192.168.11.0的tcp协议端口为20的访问

SW-3 (config)# deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 d-port 21

//创建编号为100的acl，拒绝从192.168.10.0到192.168.11.0的tcp协议端口为20的访问

SW-3 (config)# deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 80

 //创建编号为100的acl，拒绝从192.168.10.0到192.168.11.0的tcp协议端口为80的访问

SW-3 (config)# permit ip any any

SW-3 (config)#interface ethernet 0/0/1    //进入到1/1的接口配置模式

SW-3 (config-Ethernet0/0/1)#ip access-group denyftpwww in  //在接口的入站方向应用ACL

四、基于时间的访问控制列表：

步骤1：配置禁止访问网页的时间。

SW-3 (config)#time-range shangban    //建立时间表shangban

SW-3_config_time_range#periodic weekdays 8:00 to 12:00//设置周期性时间

SW-3_config_time_range#periodic weekdays 13:30 to 17:30//设置周期性时间

SW-3_config_time_range#exit      //退出时间表设置模式

步骤10：查看time-range。

SW-3#show time-range          //查看时间表

time-range entry: shangban (inactive)

        periodic weekdays 08:00 to 12:00

        periodic weekdays 13:30 to 17:30

步骤2：配置基于时间的访问控制列表。

SW-3 (config)#ip access-list extended denyWANGYE

//建立基于时间的访问控制列表denyWANGYE

SW-3_config_ext_nacl#deny tcp 192.168.10.0 255.255.255.0 192.168.11.1 255.255.255.255 eq 80 time-range shangban

//拒绝192.168.10.0网段在规定时间内访问192.168.11.1上的网页

SW-3_config_ext_nacl#permit ip any any  //允许所有IP数据包通过

SW-3_config_ext_nacl#exit                  //退出列表配置模式

步骤12：查看SW-3上的访问控制列表。

SW-3#show ip access-lists             //查看访问控制列表

Extended IP access list denyWANGYE

 deny   tcp 192.168.1.0 255.255.255.0 192.168.3.2 255.255.255.255 eq www time-range shangban

 permit ip any any

步骤13：将列表绑定到相应端口。

SW-3 (config)#interface fastethernet0/0 /1  //进入快速以太口0/0/1接口模式

SW-3 _config_f0/0/1#ip access-group deny WANGYE in
