1. 第一步：

安装驱动
任何接入电脑的模块对电脑来说都是一个外部硬件，只有给电脑主板安装了该模块的匹配的驱动，电脑才能识别这个硬件并让你可以通过电脑软件控制它。U盘鼠标之类的设备之所有不需要安装驱动是一位内这些设备太常用了，系统已经自带了，可以免驱动使用。

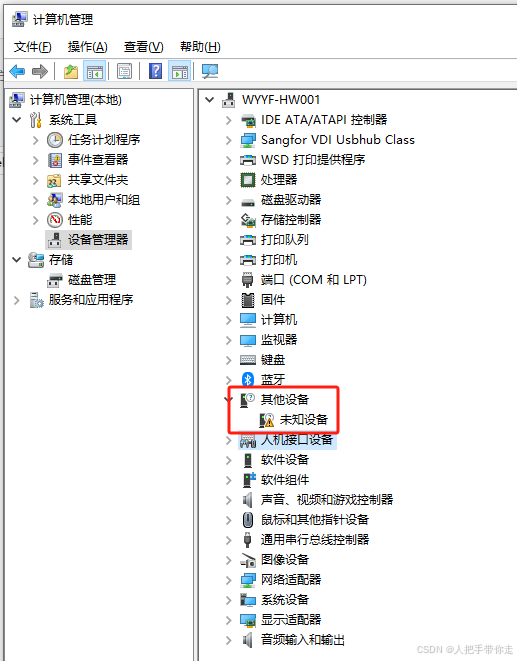

电脑的所有设备都会被显示在设备管理器重，所以第一步打开您的电脑的设备管理器，使用USB线把烧录器接入电脑，如果没有安装驱动，设备管理器就会提示烧录器为未知设备

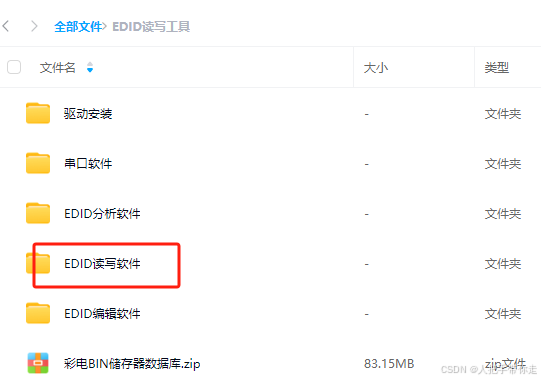

打开我们提供的网盘地址：链接:https://pan.baidu.com/s/18zIBe9wGeYj38YflmbSj9g?pwd=ytb6 提取码:ytb6

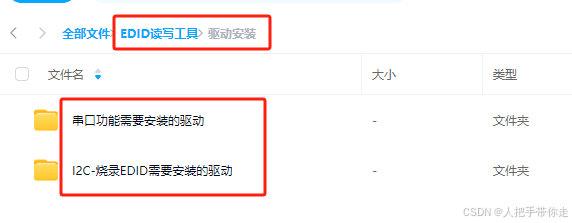

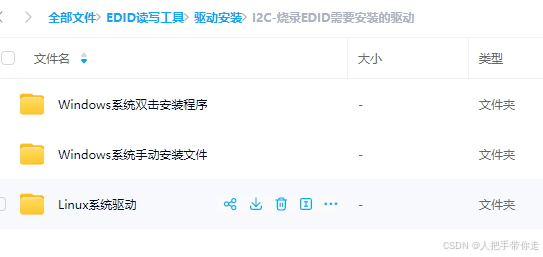

进入驱动安装目录，根据需要安装串口驱动和I2C的驱动，串口是用来查看打印信息，发送串口命令，I2C是用来读写EDID或者控制其他I2C设备。
建议都安装
根据自己电脑系统选择合适的安装包

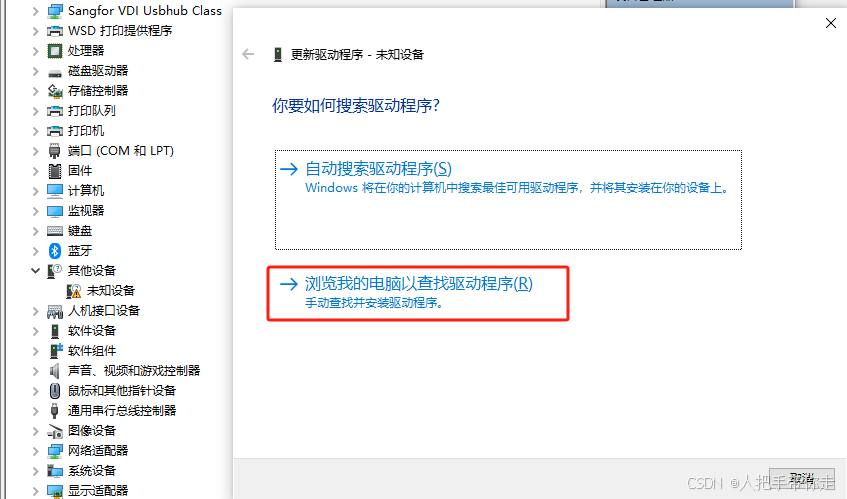

window系统一般分手动安装和双击安装文件直接安装两种方式，建议双击安装，手动安装的话，解压压缩包后在设备管理器里右键未知设备、再点击更新驱动程序，然后浏览我的电脑，选择解压的驱动安装包文件夹后点击下一步就可以了

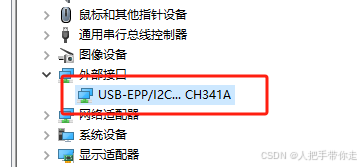

安装完成以后，电脑设备管理器会显示下图所示设备

2. 接线

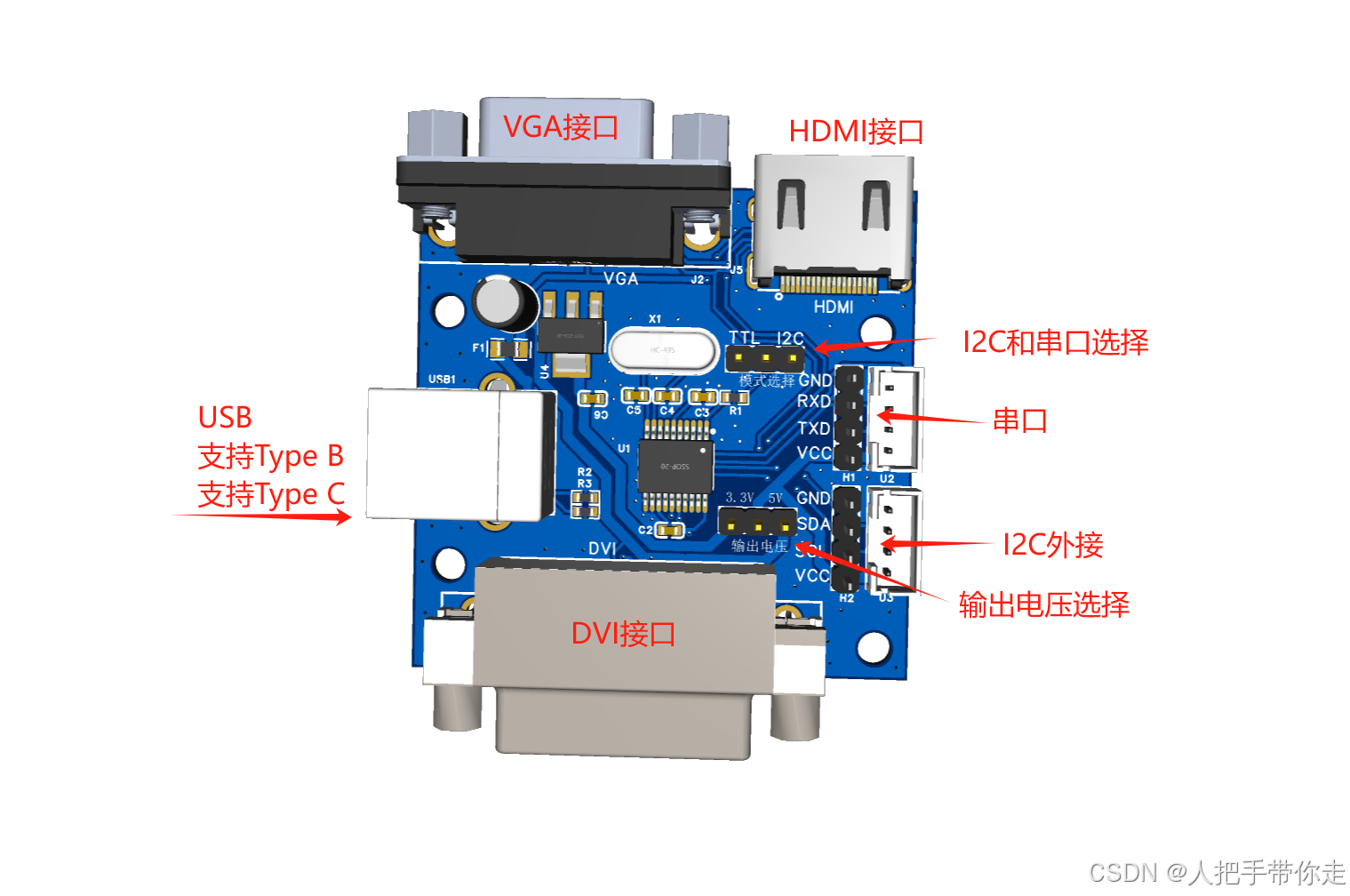

EDID烧录器的接线非常简单，只要您的设备有EDID功能，使用标准的接口线把烧录器和主板互连即可，
比如HDMI接口，就用标准的HDMI线连接烧录器和驱动板，
比如DVI接口，就用标准的DVI线连接烧录器和驱动板，
比如VGA接口，就用标准的VGA线(建议3+6 VGA线规格以上，必须连通12，15脚，具体什么意思请百度一下)连接烧录器和驱动板，

3、打开软件，读写驱动板上的EDID

必须要讲的是EDID都是保存在驱动板上的EEPROM中，EEPROM芯片型号一般都是24C01或者24C02，当然也有使用更大容量的EEPROM，基本都是24系列的芯片。

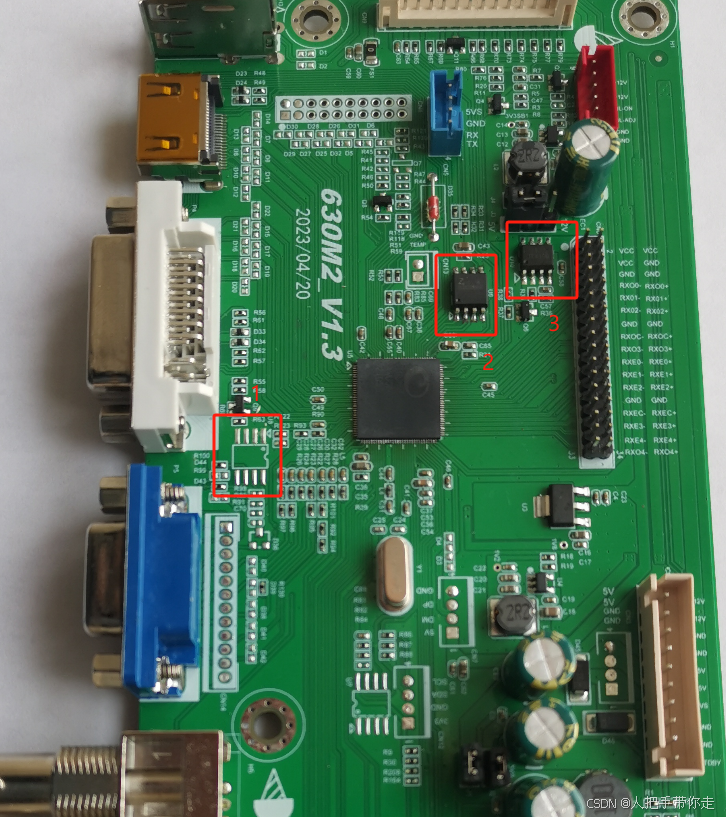

一定要注意，不是所有的视频输入接口都有EDID功能，比如下面的板子位置1，VGA接口附近放了EEPROM的位置，但是没有焊接芯片，接VGA接口肯定读不到EDID信息的。
HDMI和DVI接口附近也没看到EDID芯片
位置2看起来是主控保存代码的芯片，这种芯片通常是SPI NOR flash，我们这个EDID烧录器不能烧录该芯片
位置3是看起来像是显示屏的EDID芯片，使用我们烧录器，正确连接SCL、SDA、GND和VCC到该芯片也是可以烧录的
连接好烧录器和主板之后，打开任意一个读写软件，就可以正常的读写EEPROM中的数据，下面提供几个软件使用时需要注意的地方

CH341编程器软件

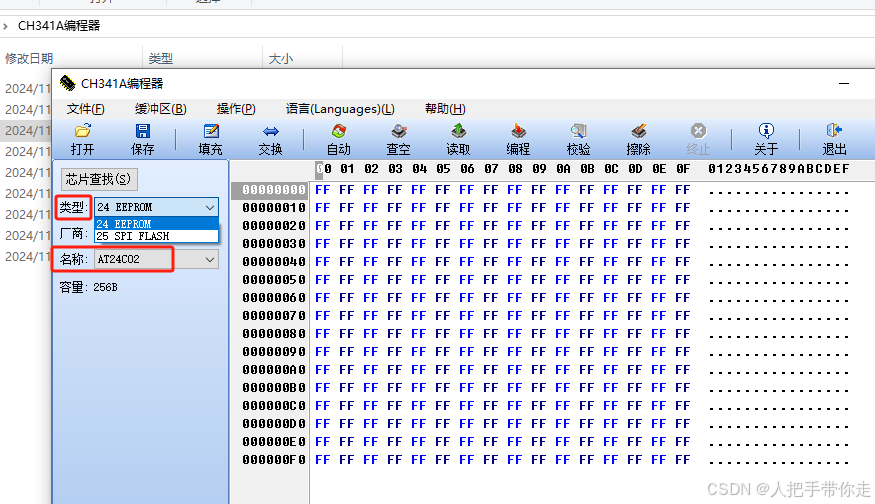

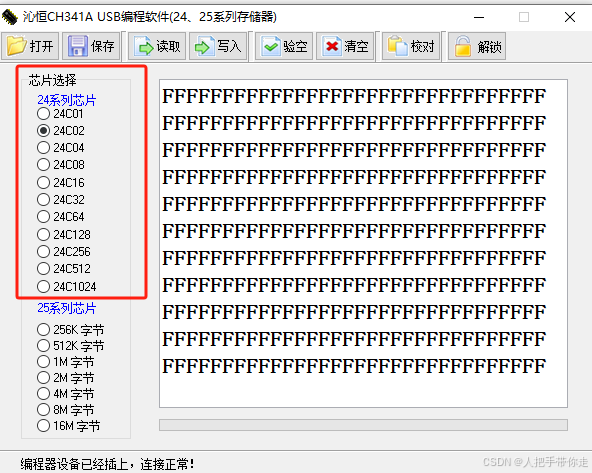

注意需要把类型修改为24 EEPROM,名称可以根据驱动板上的芯片选择正确的型号

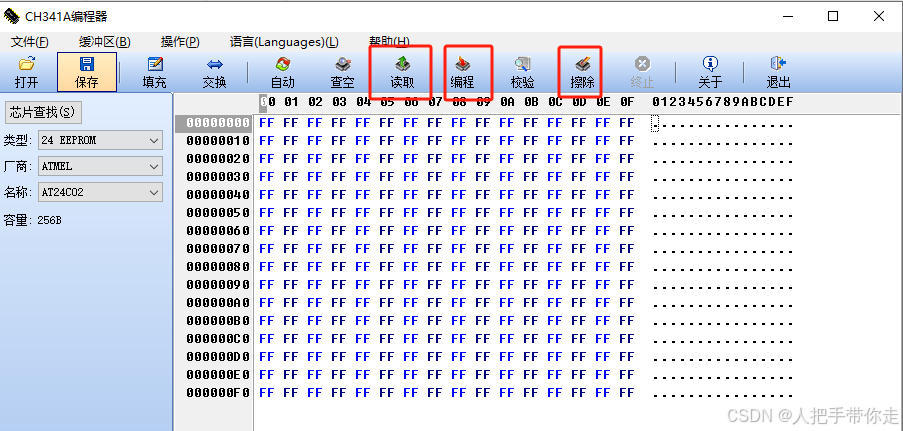

软件中的读取、编程和擦除是比较常用的功能，
读取即读出来驱动板中的EEPROM芯片中的数据
编程是把文件写入EERPOM中
擦除是清空EEPROM所有数据
点击菜单中的文件后，点击保存可以把读到的数据保存到电脑，
点击菜单中的文件后，点击打开，可以打开电脑的EDID文件

\EDID读写软件\CH341A programmer 1.34\CH341A programm v1.34这个路径下的程序和前面的程序类似，不再赘述

\EDID读写软件\USB口24-25系列编程器，这个路径中的软件记得只能使用24系列芯片区域的功能

4、分析EDID，编辑EDID

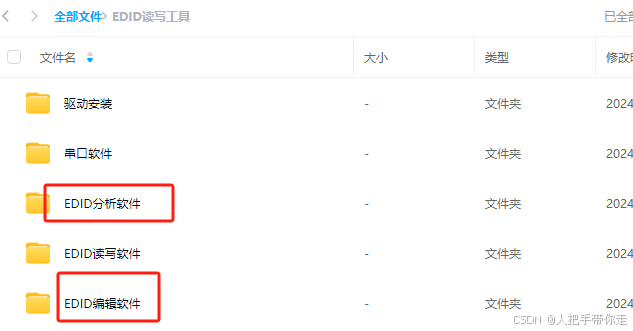

读取到的EDID文件可以使用分析软件分析，也可以使用编辑软件编辑EDID内容，编辑完成后保存到电脑，可以按照上述教程烧录到主板上
此处知识面比较多，网络上有很多EDID相关的基础知识，这里不再重复，各位也不要咨询客服此类问题，提供廉价好用的工具给各位老铁，低价利薄，不能提供基础知识的教学服务，感谢理解！
