Python绘图库Matplotlib.pyplot之网格线设置（plt.grid()）

很多时候为了可视化效果的美观，就不得不从细节上下手，这里我们就介绍一下这些细节之一的网格线。

首先导入需要用到的库，matplotlib.pyplot是必须的，Numpy是为了生成画布用的。

import numpy as np
import matplotlib.pyplot as plt

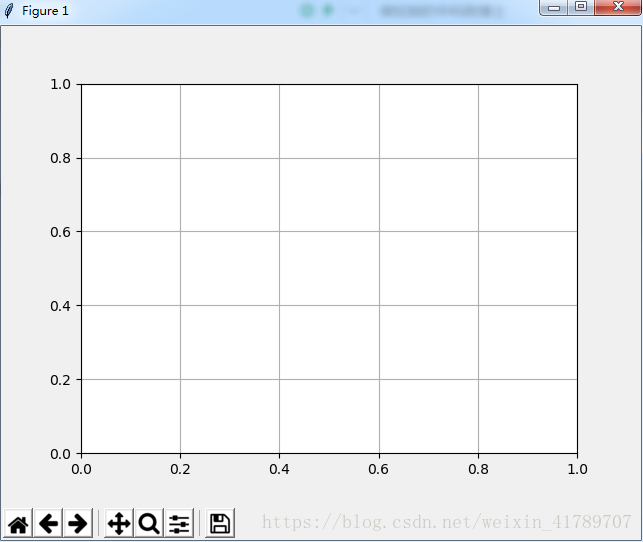

生成网格

plt.gcf().set_facecolor(np.ones(3)* 240 / 255)   # 生成画布的大小
plt.grid()  # 生成网格
plt.show()

参数

matplotlin.pyplot.grid(b, which, axis, color, linestyle, linewidth， **kwargs)

grid()参数有很多，这里只列举了我此次工作中用到的几个：

    b : 布尔值。就是是否显示网格线的意思。官网说如果b设置为None， 且kwargs长度为0，则切换网格状态。但是没弄明白什            么意思。如果b设置为None，但是又给了其它参数，则默认None值失效。

    which : 取值为'major', 'minor'， 'both'。 默认为'major'。看别人说是显示的，我的是Windows7下，用Sublime跑的，minor只是一个白画板，没有网格，major和both也没看出什么效果，不知道为什么。

    axis : 取值为‘both’， ‘x’，‘y’。就是以什么轴为刻度生成网格。例如我输入参数x就会在x轴方向上生成纵向的网格刻度。没有输入的方向则不会显示网格刻度。这里多谢 @湖尘 指正。

    color : 这就不用多说了，就是设置网格线的颜色。或者直接用c来代替color也可以。

    linestyle :也可以用ls来代替linestyle， 设置网格线的风格，是连续实线，虚线或者其它不同的线条。 | '-' | '--'                        | '-.' | ':' | 'None' | ' ' | '']

    linewidth : 设置网格线的宽度

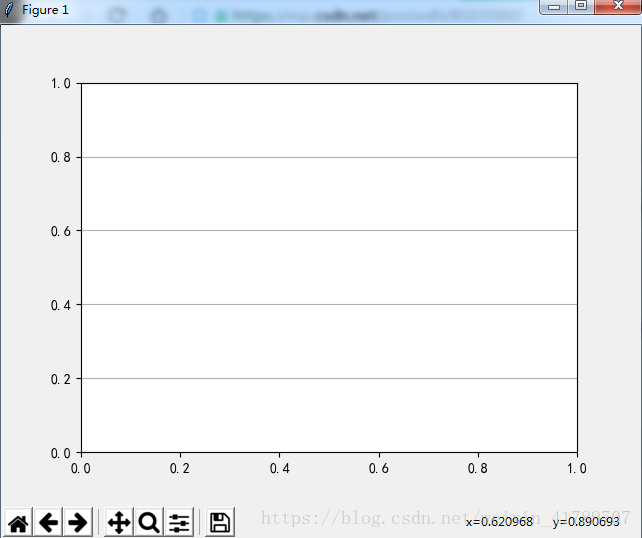

设置axis='y'

plt.grid(axis="y")
plt.show()

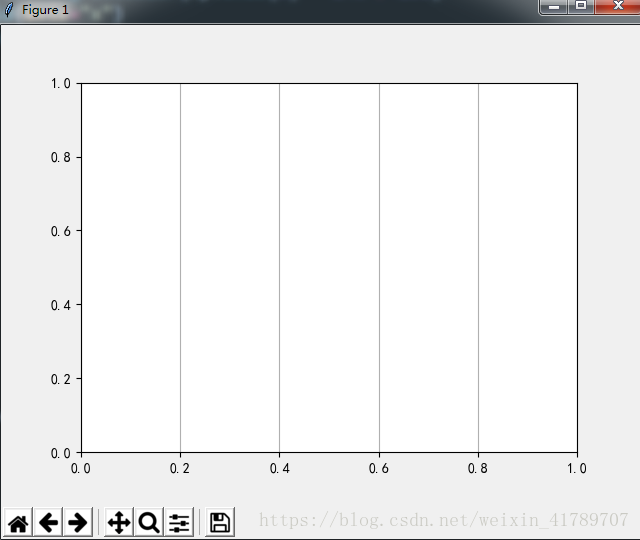

设置axis='x'

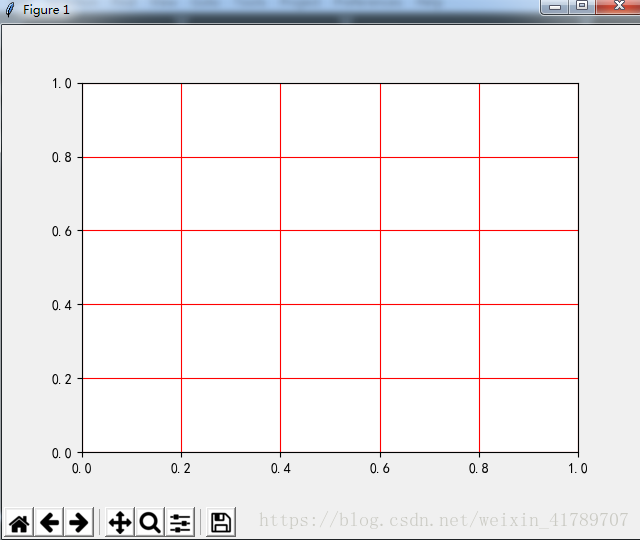

设置color='r'

plt.grid(c='r')
plt.show()

红色

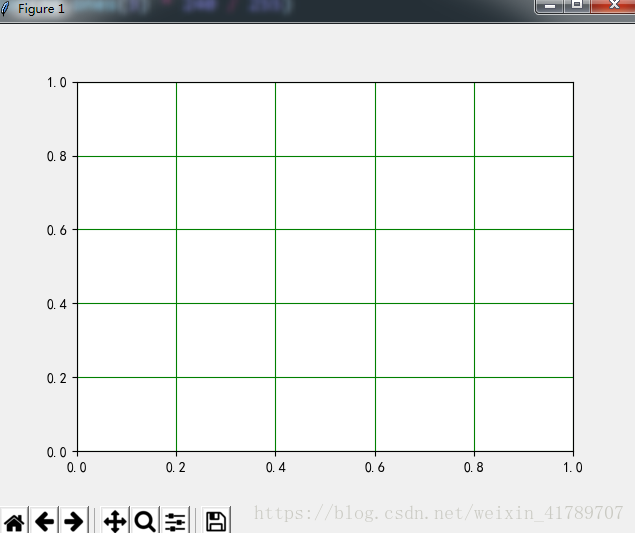

plt.grid(c='g')
plt.show()

绿色

设置linestyle

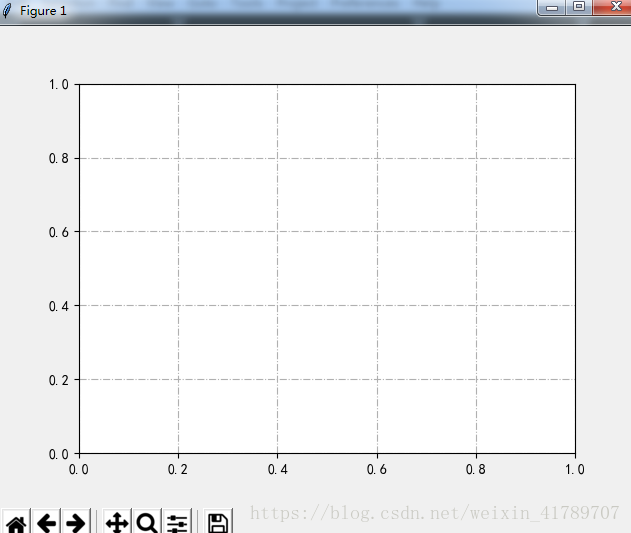

plt.grid(linestyle='-.')
plt.show()







plt.grid(ls='--')
plt.show()

因为b和which没有显示效果。所以这里就不上图了。



--------------------------更******新--------------------------

今天又试了下，当which='major'的时候，是可以显示网格线的。同时感谢机器不学习o_o的指导，在which="minor"时，需要设置次刻度线。

plt.grid(axis='y', which='major')
plt.show()

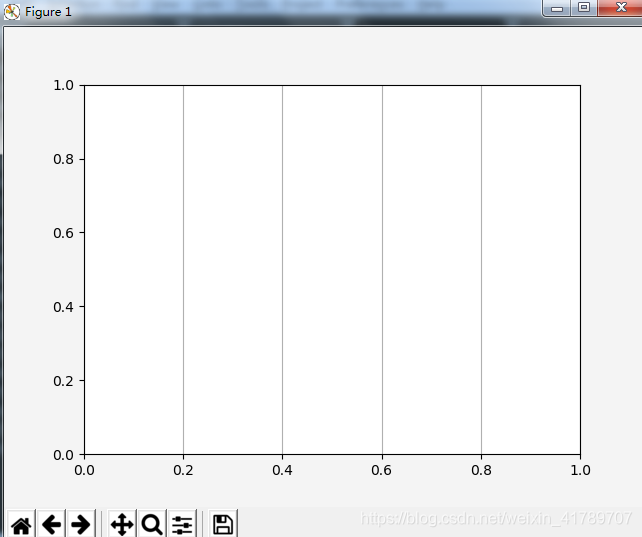

plt.grid(axis="x", which="major")
plt.show()

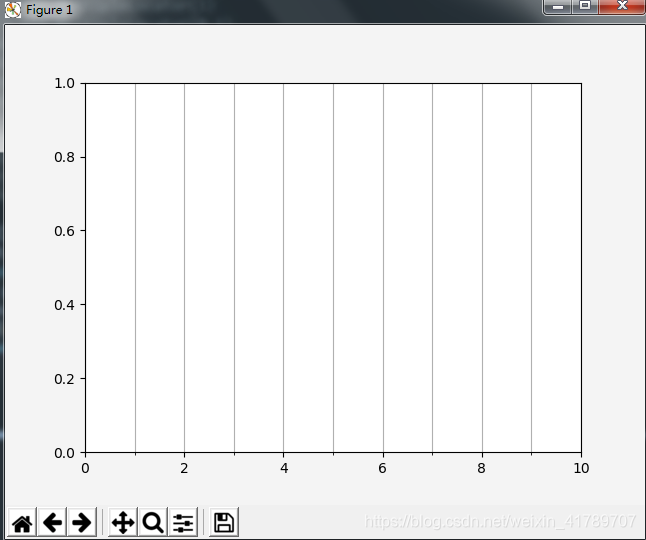

which='minor'

ax = plt.gca()
ax.set_xlim(0, 10)
miloc = plt.MultipleLocator(1)
ax.xaxis.set_minor_locator(miloc)
ax.grid(axis='x', which='minor')
plt.show()
