思科BFD配置&详细解释

---

前言

BFD(Bidirectional Forwarding Detection，双向转发检测)协议提供一种轻负载、快速检测两台邻接路由器之间转发路径连通状态的方法。协议邻居通过该方式可以快速检测到转发路径的连通故障，加快启用备份转发路径，提升现有网络性能。
通过cisco路由器能使BFD特性使得路由切换达到毫秒级
《参考白皮书》-来自思科官方文档

一、静态路由&关联BFD

书中关于BFD关联静态路由"Example: Configuring BFD Support for Static Routing提及到：BFD必须双向配置
" In the following example, the network consists of Device A and Device B. Serial interface 2/0 on Device A is connected to the same network as serial interface 2/0 on Device B. In order for the BFD session to come up, Device B must be configured.

#BRD配置命令
router(config-if)#bfd interval {50-9999 in milliseconds} min_rx {50-9999 in millicseconds} multiplier {3-50}
router(config)#ip route static bfd {interface type}  {Interface number}  {gateway address}
router(config)#ip route {network address} {network mask} {interface(which bfd enabled)} {next-hop address}
-----------------------------------
©著作权归作者所有：来自51CTO博客作者起司网络狗的原创作品，如需转载，请与作者联系，否则将追究法律责任
双向链路检测（BFD）之静态路由篇
https://blog.51cto.com/u_14851874/2506259

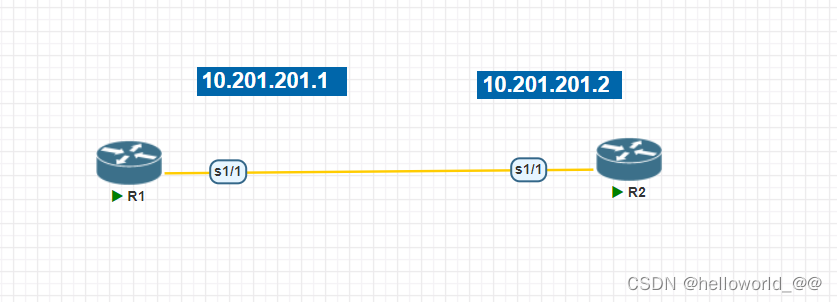

1.图示

图中使用Serial线路连接，为什么使用Serial 线路连接？

因为Serial线路不像MSTP、以太网线路，一端down，另一端也会down

2.BFD&静态路由配置

R1
interface Serial 1/1
ip address 10.201.201.1 255.255.255.0
bfd interval 500 min_rx 500 multiplier 5#接口下调用bfd参数,bfd 消失。接口down
ip route static bfd Serial 1/1 10.201.201.2# bfd track 路由,当bfd down 时,此路由消失，建立bfd 邻居关系
ip route 10.201.201.2 255.255.255.255 Serial1/1 10.201.201.2#路由配置
R2
interface Serial 1/1
ip address 10.201.201.2 255.255.255.0
bfd interval 500 min_rx 500 multiplier 5#接口下调用bfd参数
ip route static bfd Serial 1/1 10.201.201.1# 关联探测
ip route 10.201.201.1 255.255.255.255 Serial1/1 10.201.201.1#路由配置

3.使用BFD协议达到双出口冗余

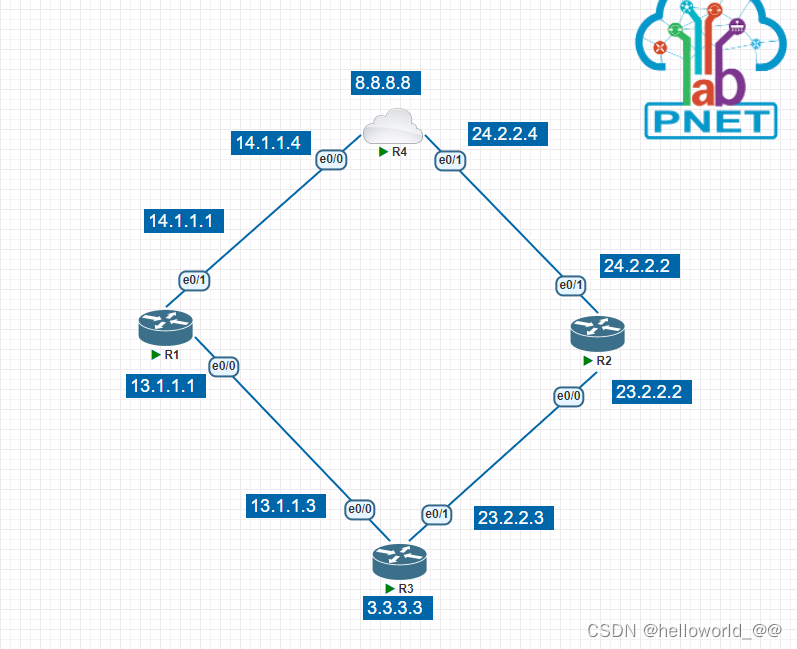

R1,R2,R4之间运行OSPF路由协议，R3配置8.8.8.8的路由

R3
interface Ethernet0/0
 ip address 13.1.1.3 255.255.255.0
 bfd interval 500 min_rx 500 multiplier 3
end
interface Ethernet0/1
 ip address 23.2.2.3 255.255.255.0
 bfd interval 500 min_rx 500 multiplier 3
end
ip route static bfd Ethernet0/0 13.1.1.1#探测
ip route static bfd Ethernet0/1 23.2.2.2#探测
ip route 0.0.0.0 0.0.0.0 Ethernet0/0 13.1.1.1#路由
ip route 0.0.0.0 0.0.0.0 Ethernet0/1 23.2.2.2#路由

R1
!
interface Ethernet0/0
 ip address 13.1.1.1 255.255.255.0
 bfd interval 500 min_rx 500 multiplier 3
end
ip route static bfd Ethernet0/0 13.1.1.3 unassociate
##这里说明一下unassociate这个参数，在正常情况下需要有一条静态路由的关联到接口上时才能生效，但是有了这个参数就可以在没有任何路由的情况下生效。这里只做了互联网连接运营商无法知道也不能知道任何内部的路由，因此需要做这条参数

双向链路检测（BFD）之静态路由篇-51CTO博客

二、OSPF路由&关联BFD

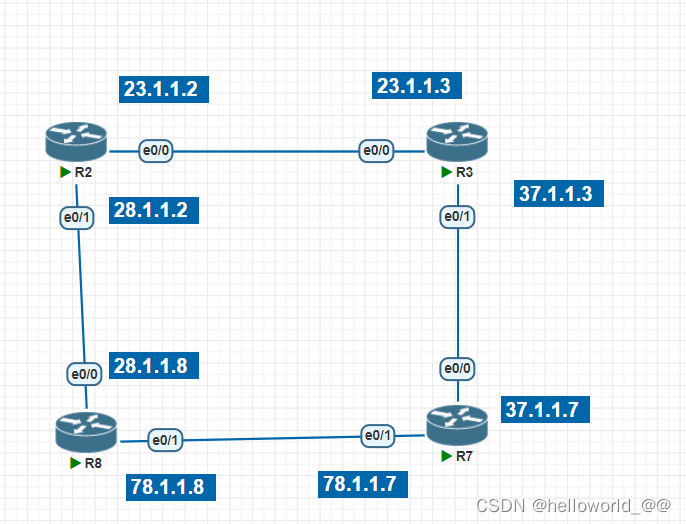

1.图示

2.配置说明

图中配置为ospf 全互联状态，在整个ospf 1 area 0 中，使用接口加入ospf的配置方式

R2
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
 ip ospf 1 area 0
interface Ethernet0/0
 ip address 23.1.1.2 255.255.255.0
 ip ospf 1 area 0
interface Ethernet0/1
 ip address 28.1.1.2 255.255.255.0
 ip ospf 1 area 0

R3
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
 ip ospf 1 area 0
interface Ethernet0/0
 ip address 23.1.1.3 255.255.255.0
 ip ospf 1 area 0
interface Ethernet0/1
 ip address 37.1.1.3 255.255.255.0
 ip ospf 1 area 0
 bfd interval 50 min_rx 50 multiplier 3
interface Ethernet0/2

R7
interface Loopback0
 ip address 7.7.7.7 255.255.255.255
 ip ospf 1 area 0
interface Ethernet0/0
 ip address 37.1.1.7 255.255.255.0
 ip ospf 1 area 0
 bfd interval 50 min_rx 50 multiplier 3
interface Ethernet0/1
 ip address 78.1.1.7 255.255.255.0
 ip ospf 1 area 0
 bfd interval 50 min_rx 50 multiplier 3
interface Ethernet0/2
 no ip address
 shutdown
interface Ethernet0/3
 no ip address
 shutdown
 bfd all-interfaces

R8
interface Loopback0
 ip address 8.8.8.8 255.255.255.255
 ip ospf 1 area 0
interface Ethernet0/0
 ip address 28.1.1.8 255.255.255.0
 ip ospf 1 area 0
interface Ethernet0/1
 ip address 78.1.1.8 255.255.255.0
 ip ospf 1 area 0
 bfd interval 50 min_rx 50 multiplier 3
interface Ethernet0/2
 no ip address
 shutdown
interface Ethernet0/3
 no ip address
 shutdown
 bfd all-interfaces

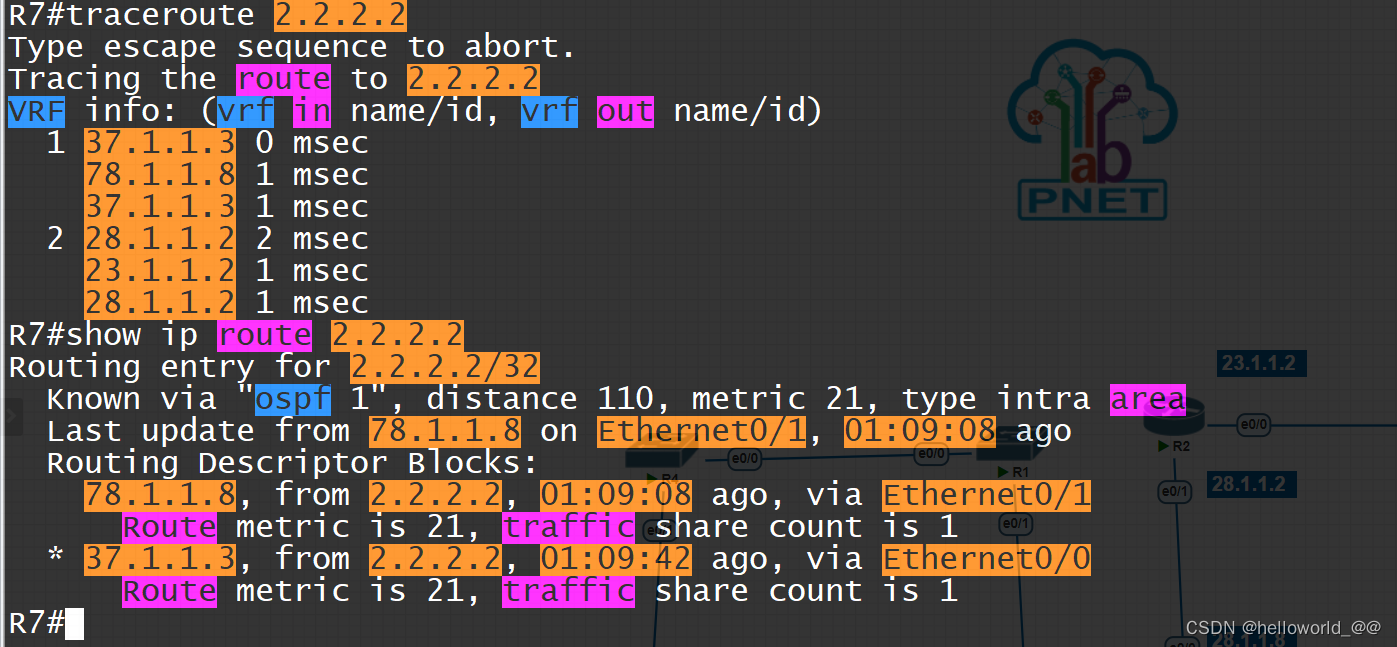

现在R7trace R2(2.2.2.2)发现走的是负载的状态

为达到实验效果：先配置R7使其走一边

R7
interface  ethernet 0/0
ip ospf cost 200#增大cost 、使其次优
#cost更改方法:数据的出方向和路由的入方向

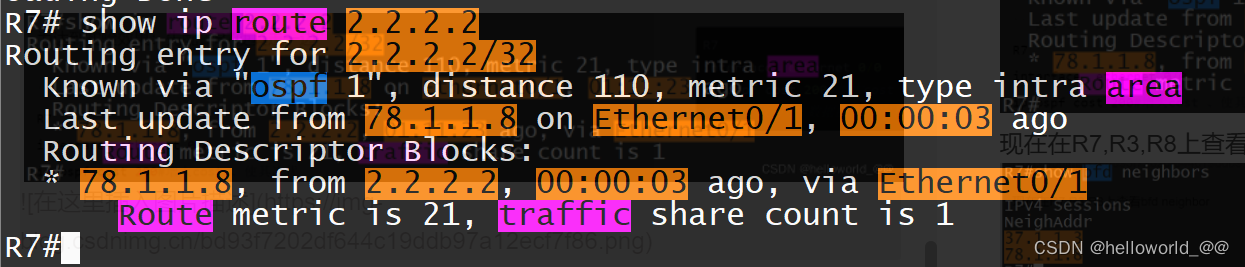

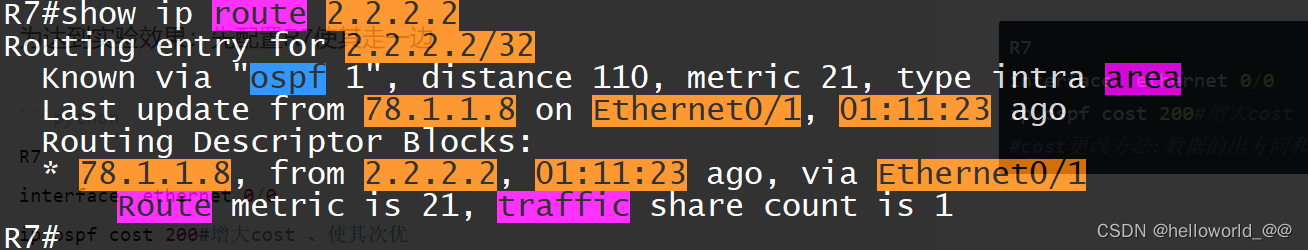

更改cost发现，R7去往2.2.2.2 走eth0/1

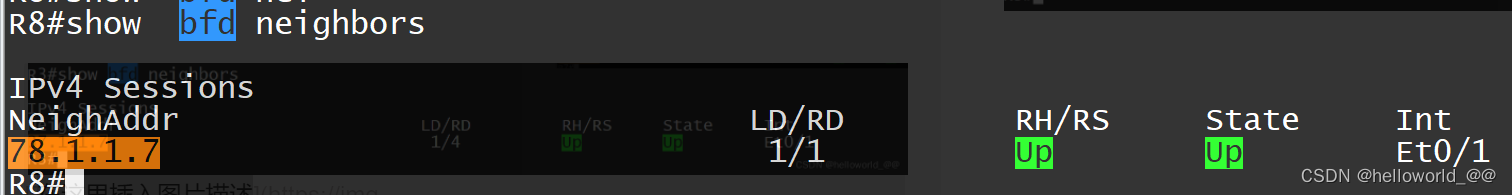

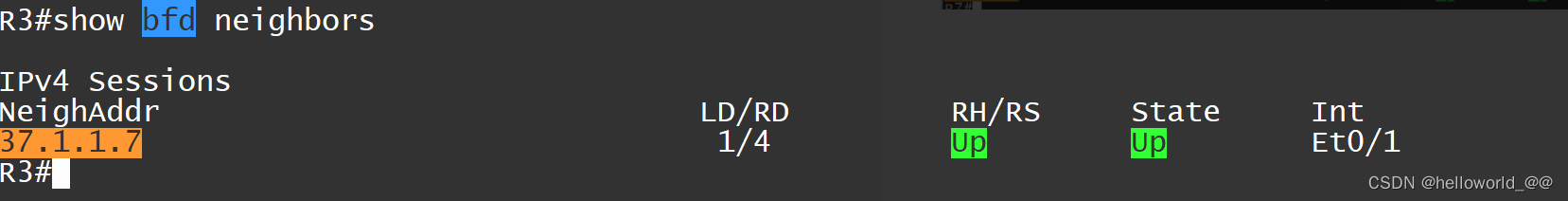

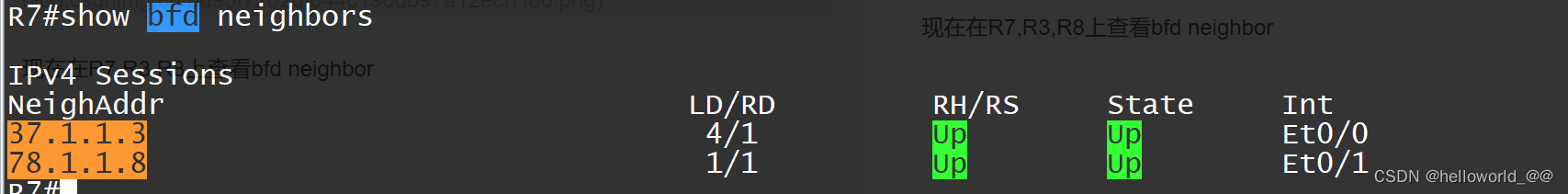

现在在R7,R3,R8上查看bfd neighbor



现在我们将R8eth0/1断掉，查看路径是否更改、bfd是否down 、邻居是否down、以及R7接口是否、现在可以R7长pingR2，来检验BFD检测速度。

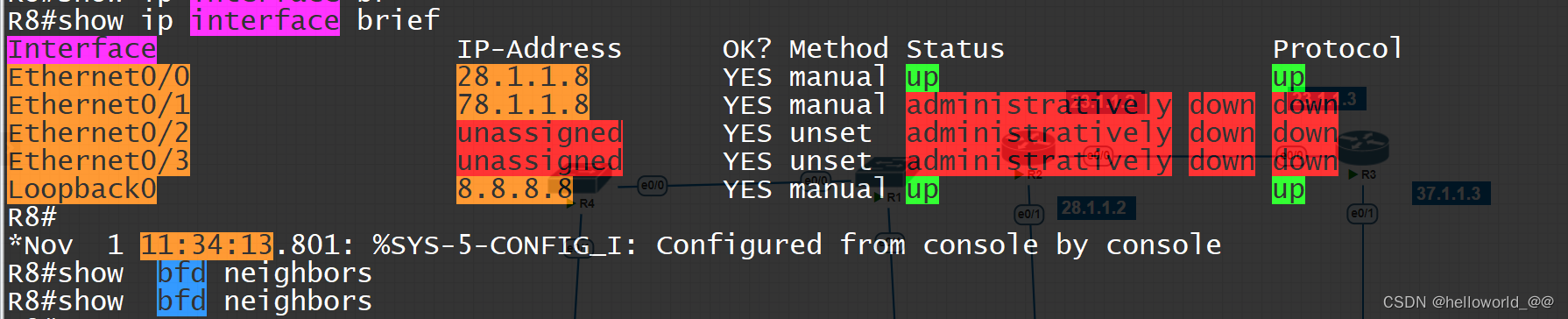

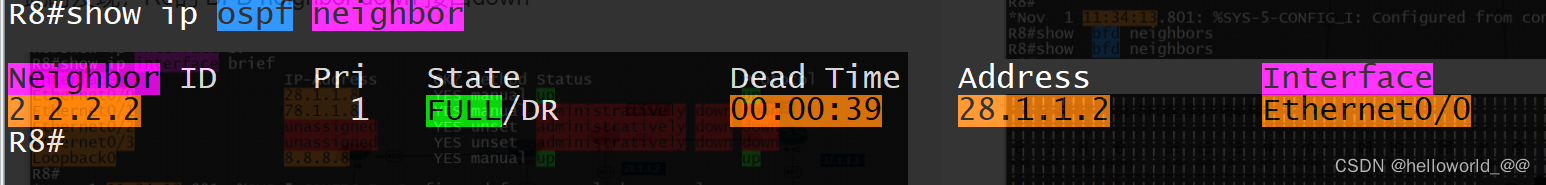

此时发现，R8的 BFD neighbor down 接口down，与R7的邻居也down

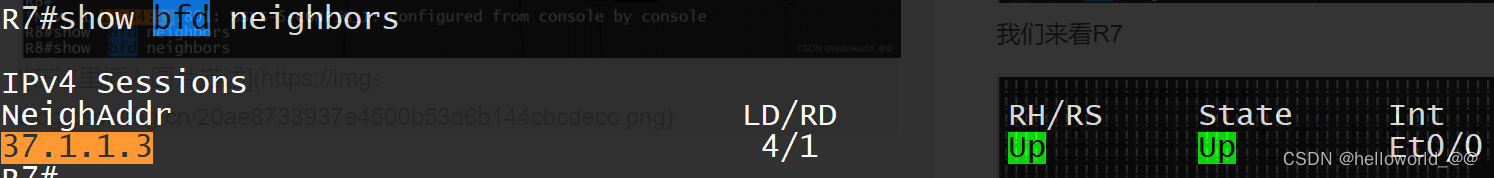

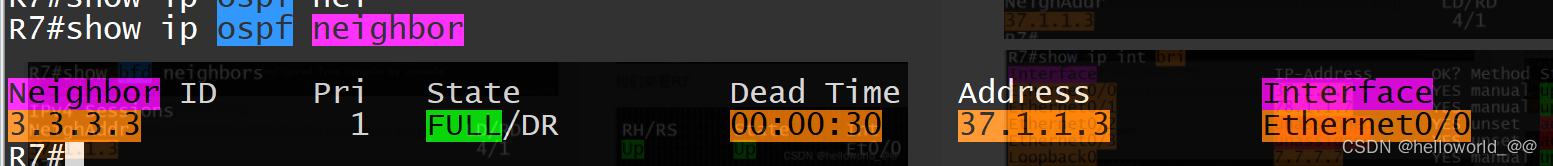

我们来看R7 bfd down ，接口未down。并且邻居消失

接口未down 与静态路由不大一样。我记得静态路由的话接口会down。可能是因为协议的处理逻辑不一样，静态路由要消失的话，需要接口消失。而动态路由消失邻居消失就可以了

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Y13yrzFG-1667303110359)(https://img-youblog.csdnimg.cn/abfa82d0c40e416b8ba99fcb6289dd04.png)]

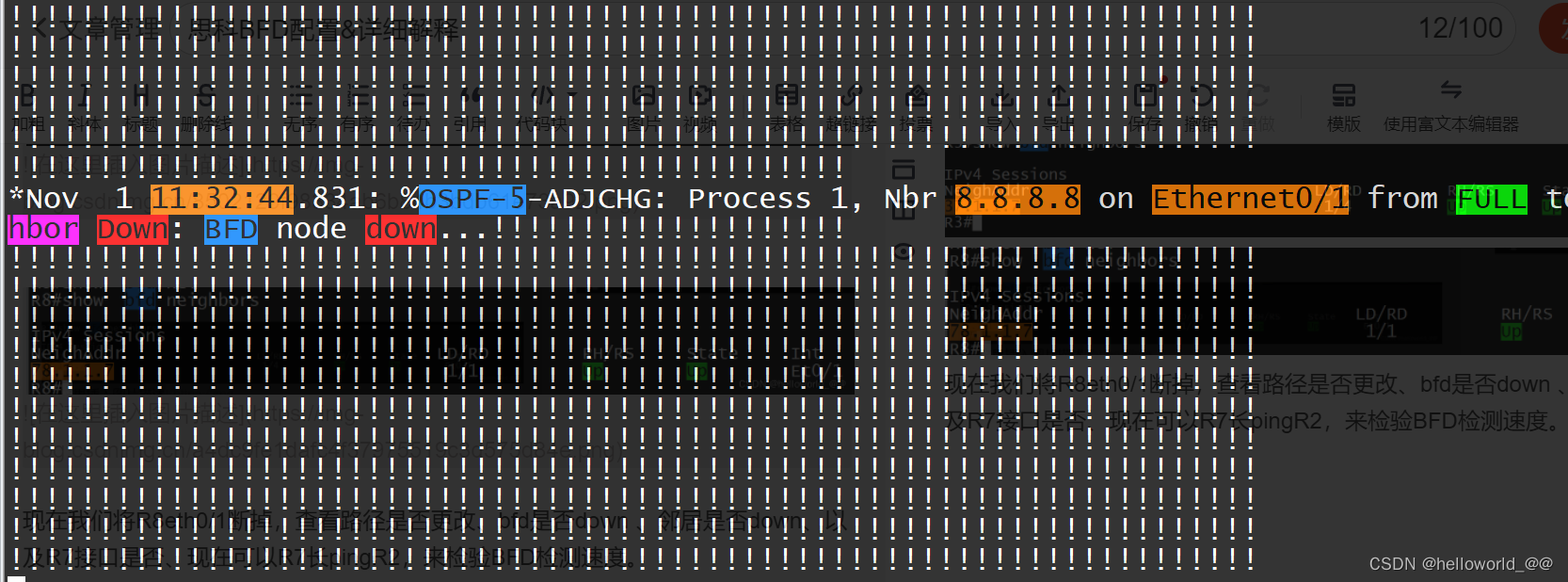

此时，R7长ping R2产生了路径切换，仅仅丢3个包，可以说是无感知了，不愧是高级协议，真棒！恢复R8eth0/1，R7选路又恢复eth0/1.，侧面验证了cost越小越优先。

总结

ospf 与bfd关联，需要在接口下配置bfd 时间参数，还要在进程下启用该接口的bfd

int eth0/1
bfd interval 500 min_rx 500 multiplier 3
ip ospf bfd 或者router ospf 进程下 bfd all-interfaces
