四通道称重测力仪表使用Modbus TCP协议与PLC网络连接参数设置指南

本文链接：https://blog.csdn.net/weixin_41974075/article/details/145550749

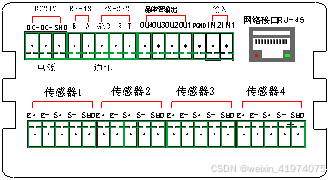

称重测力仪表面板

通常很多客户不理解如何将Modbus-TCP协议的称重仪表与PLC链接。下面是一些常见的问题指南。
首先先了解一下什么是网络？

IP地址
- 定义：唯一标识网络中设备的逻辑地址，格式为192.168.x.x（IPv4）。
- 作用：确保设备间唯一性，避免通信冲突。
- 示例：PLC设为192.168.1.10，设备设为192.168.1.20。
子网掩码（Subnet Mask）
- 定义：划分IP地址的网络部分和主机部分。
- 作用：判断设备是否在同一子网。
- 常见配置：255.255.255.0（即/24），表示前3字节为网络地址，最后1字节为主机地址。
- 规则：同一子网的设备可直接通信，无需网关。
网关（Gateway）
- 定义：连接不同子网的“出口”设备（如路由器）。
- 作用：跨子网通信时，数据需通过网关转发。
- 示例：若设备在192.168.1.0/24，PLC在192.168.2.0/24，双方需设置网关为路由器的接口IP（如192.168.1.1和192.168.2.1）。
端口号（Port）
- 定义：标识应用程序的通信端点（0~65535）。
- Modbus TCP默认端口：502。
- 作用：确保数据正确路由到目标服务（如PLC的Modbus服务）。

物理连接：使用直通线或交叉线（现代设备通常支持自动协商）。
IP配置原则：
- 设备与PLC的IP必须在同一子网。
- 子网掩码相同，网关无需设置（不跨网段）。
示例配置：
- PLC：IP=192.168.1.10，掩码=255.255.255.0，网关=空。
- 设备：IP=192.168.1.20，掩码=255.255.255.0，网关=空。
验证方法：
- 使用ping命令测试连通性（如ping 192.168.1.20）。

物理连接：所有设备接入同一路由器。
IP配置原则：
- 各设备IP需属于路由器连接的子网。
- 子网掩码匹配路由器配置。
- 网关必须设为路由器的接口IP。
示例配置：
- 路由器接口1：IP=192.168.1.1，子网=192.168.1.0/24。
- 路由器接口2：IP=192.168.2.1，子网=192.168.2.0/24。
- PLC：IP=192.168.1.10，掩码=255.255.255.0，网关=192.168.1.1。
- 设备：IP=192.168.2.20，掩码=255.255.255.0，网关=192.168.2.1。
验证方法：
- 确认路由器已启用路由功能，并允许Modbus TCP流量（端口502）。

协议栈：
- 基于TCP/IP，应用层协议（OSI第7层）。
- 默认端口502，可自定义（需双方一致）。
报文结构：
- MBAP头（Modbus Application Header）：
  - 事务标识符（2字节）：匹配请求与响应。
  - 协议标识符（2字节）：固定为0x0000（表示Modbus TCP）。
  - 长度字段（2字节）：后续数据的字节数。
  - 单元标识符（1字节）：标识从站设备（如PLC的站号）。
- PDU（协议数据单元）：
  - 功能码（1字节）：如0x03（读保持寄存器）、0x10（写多寄存器）。
  - 数据区：寄存器地址、数量、写入值等。
与Modbus RTU的区别：
- 无需CRC校验（TCP本身提供可靠性）。
- 通过IP和端口寻址，而非串口地址。

IP规划：
- 确保所有设备IP唯一且子网掩码一致。
- 避免IP冲突（如DHCP与静态IP混用时需隔离）。
端口与防火墙：
- 开放端口502（或自定义端口）的TCP入站规则。
- 关闭不必要的防火墙或安全组策略。
路由配置：
- 跨子网时，路由器需配置正确的路由表。
- 使用traceroute或tracert检查路径是否可达。
测试工具：
- Ping：验证基础网络连通性。
- Telnet/Nmap：测试端口502是否开放（如telnet 192.168.1.10 502）。
- Modbus调试软件：如ModScan（客户端）、ModSim（服务器）。
