gnuplot下载及基本使用

一.介绍gnuplot及下载

Gnuplot支持多种类型地块在任何2D和3D。它可以通过绘制线，点，箱，等高线，矢量场，表面和各种相关文字。它也支持各种专业绘图类型。

Gnuplot支持多种不同类型输出：交互式屏幕终端（鼠标和热键输入），直接输出到笔式绘图仪或现代打印机，并输出到多种文件格式（EPS，JPEG ，PDF，PNG…）。 gnuplot很容易扩展到包括新输出方式。最近增加包括基于aquaterm（OSX）交互终端和wxWidgets（多平台）。

（gnuplot下载地址：链接：https://pan.baidu.com/s/1VE72XqOErGFQqJeuI3lIug
提取码：wel5 ）

下载完成如下图所示，根据提示即可完成安装。

出现如下界面，即安装完成 。

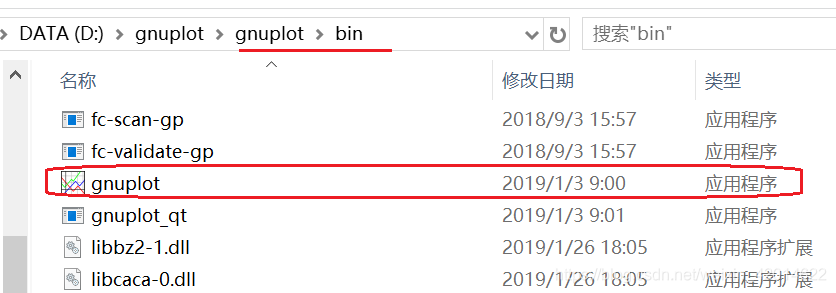

下载完成以后点击bin目录下的gnuplot应用程序即可画图。

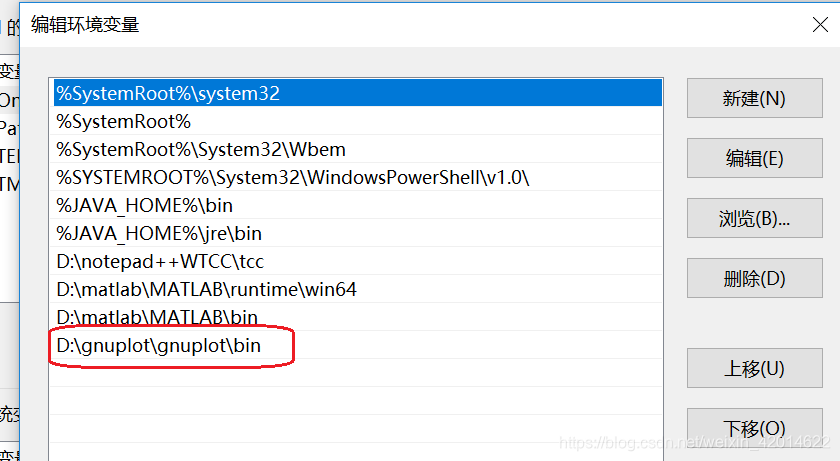

接下来，为了实现在命令窗口下画图，我们需要配置一下环境变量。

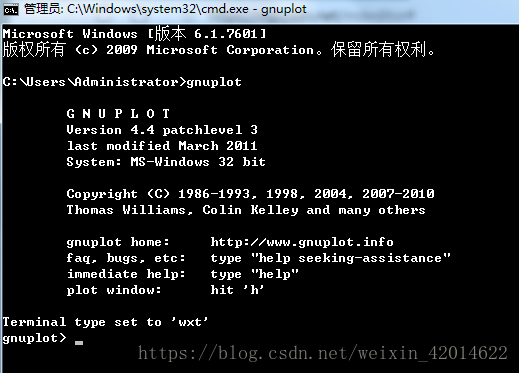

在cmd中输入gnulpot出现如下界面。

二.牛刀小试

1.画出-3.14到3.14的sin（x）的图像。

输入：

gnuplot>plot[-3.14:3.14]sin(x)

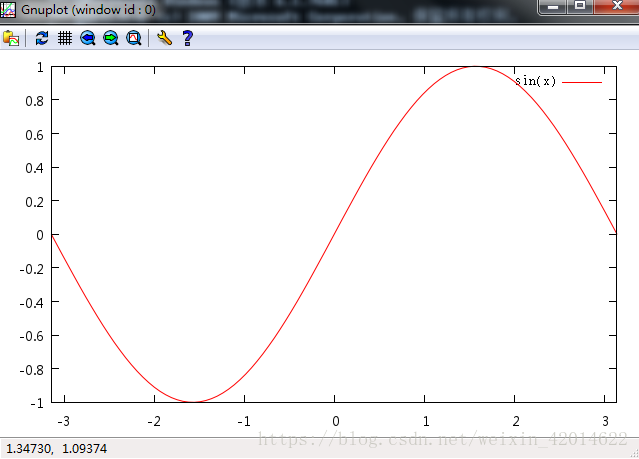

结果如图：

如果线条不好看，可以写如下代码，修改曲线类型
如下：

gnuplot> plot sin(x) with line linetype 3 linewidth 2 或
gnuplot> plot sin(x) w l lt 3 lw 2    %用线画，线的类型（包括颜色与虚线的类型）是3，线的宽度是2，对函数sin(x)作图

gnuplot> plot sin(x) with point pointtype 3 pointsize 2  或
gnuplot> plot sin(x) w p pt 3 ps 2    %用点画，点的类型（包括颜色与点的类型）是3，点的大小是2

其中with 之后的类型可以是以下这些类型中的一种{ lines, points, linespoints, impulses, dots, steps, fsteps, histeps, errorbars, labels, xerrorbars,
yerrorbars, xyerrorbars, errorlines, xerrorlines, yerrorlines, xyerrorlines, boxes, histograms, filledcurves, boxerrorbars, boxxyerrorbars, financebars, candlesticks, vectors, image, rgbimage , pm3d}.这里就不做一一展示。
可以记住以下常用基本类型：
with linespoints 画点线
linestyle 连线风格（包括linetype，linewidth等）
linetype 连线种类
linewidth 连线粗细
linecolor 连线颜色
pointtype 点的种类
pointsize 点的大小

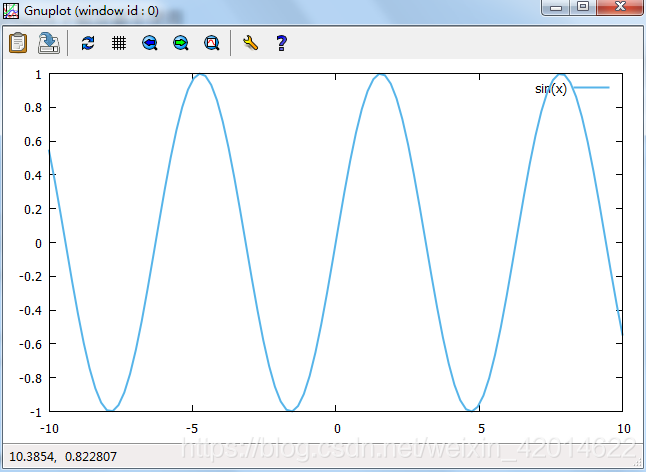

查看测试图：

2.命名图和坐标轴

输入：

set title 'My first graph'
set xlabel 'x'
set ylabel 'sin(x)'
plot sin(x)

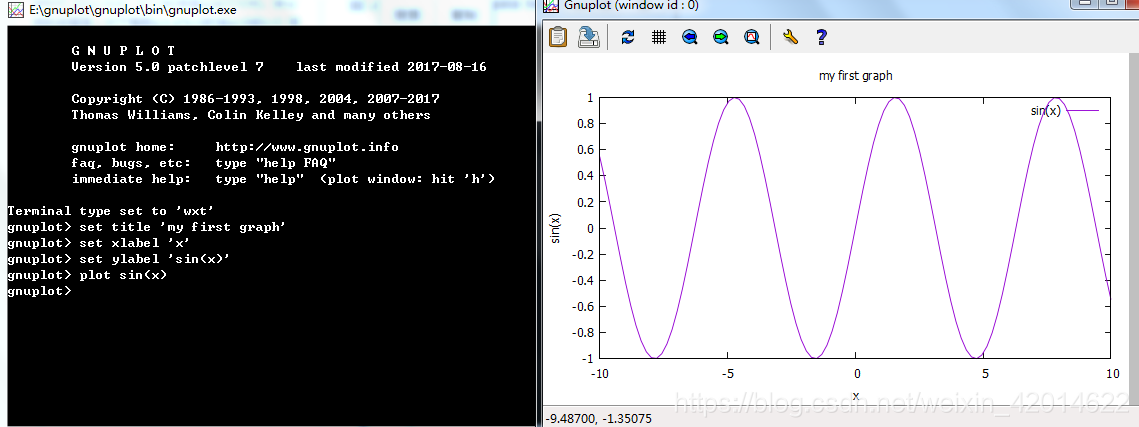

结果如图：

3.同一张图里同时画多个图

输入：

gnuplot>set multiplot   %设置为多图模式
gnuplot>set origin 0.0,0.5   %设置第一个图的原点的位置
gnuplot>set size 0.5,0.5  %设置第一个图的大小
gnuplot>plot sin(x)
gnuplot>set origin 0.5,0.5   %设置第二个图的原点的位置
gnuplot>set size 0.5,0.5   %设置第二个图的大小
gnuplot>plot cos(x)
gnuplot>set origin 0.0,0.0   %设置第三个图的原点的位置
gnuplot>set size 0.5,0.5  %设置第三个图的大小
gnuplot>plot tan(x)

结果如下：

注：可以在gnuplot中输入help plot查看帮助。
