本文详细介绍了如何使用S7-1500系列PLC的CP1542-5模块进行Profibus通信，包括通信距离、速率、Profibus电缆和插头的接线规则，以及终端电阻的设置。通过实例展示了如何配置ET200M作为分布式I/O从站，并提供了主站到从站的通信测试程序，强调了通信过程中无需额外编程。同时，补充了ET200 SP I/O站的组态注意事项。

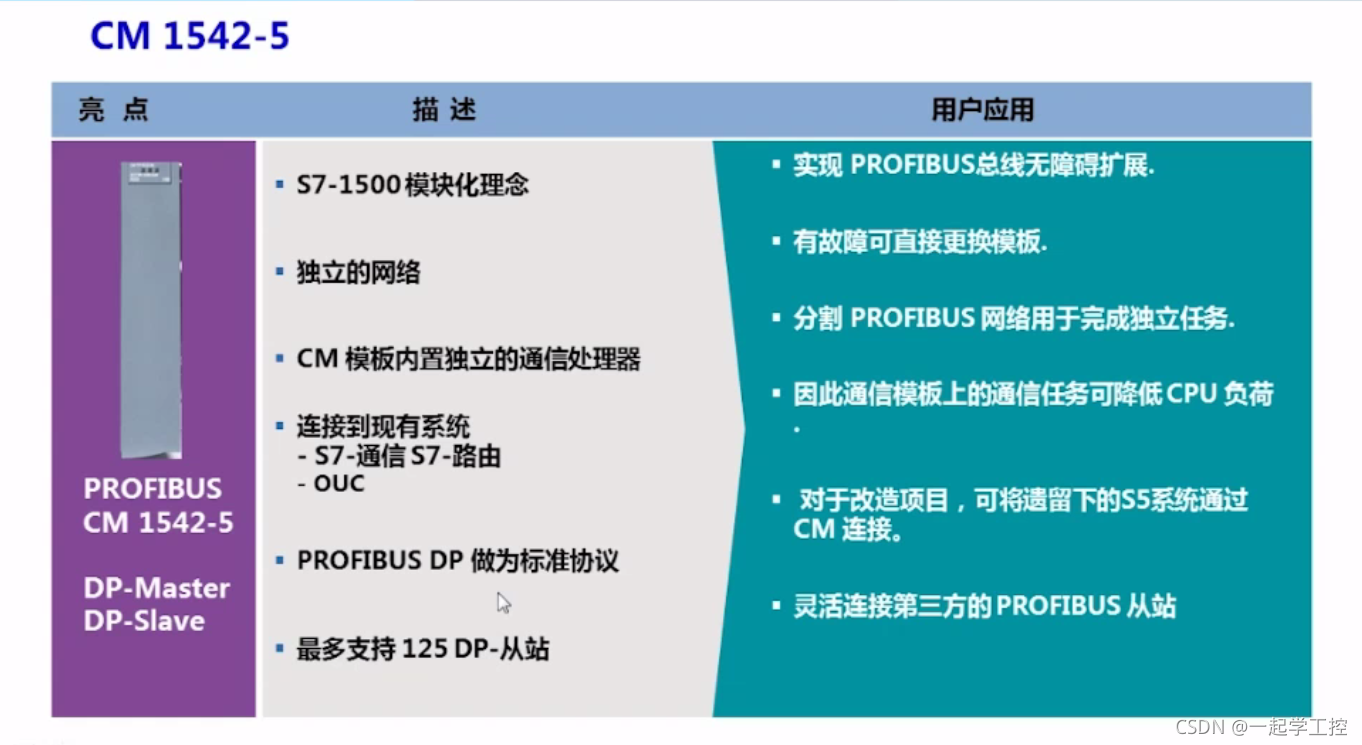

1500系列PLC的 profibus通信模块：cp1542-5

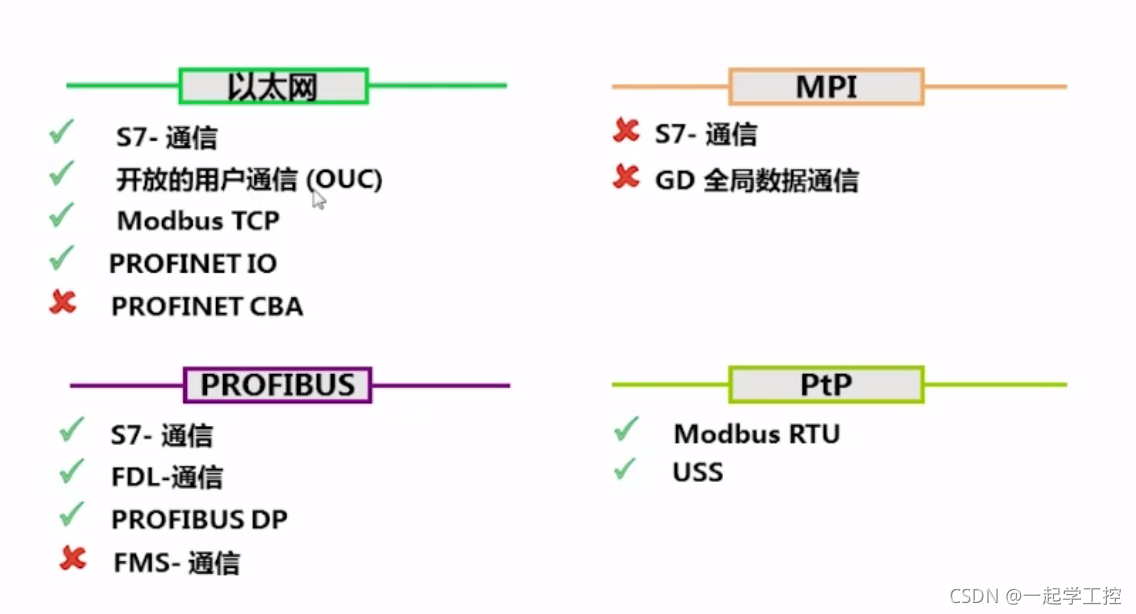

S7-1500 CPU支持的通信方式，S7通信只能是西门子自产元器件间的通信

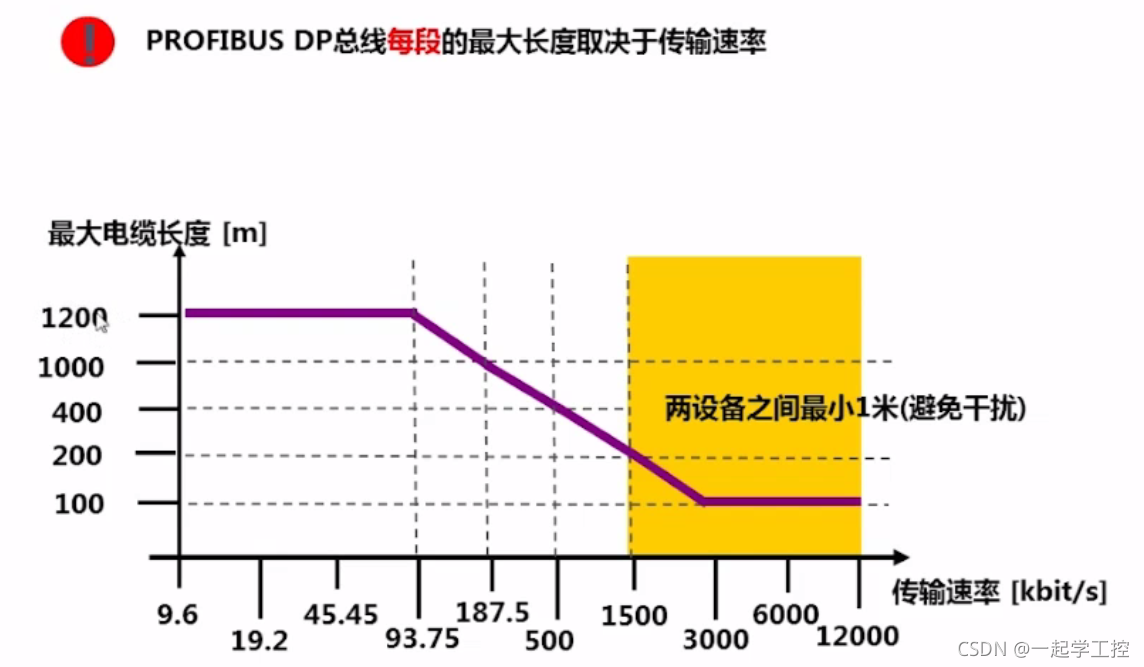

profibus通信距离一般为400米，速率为500kb/s

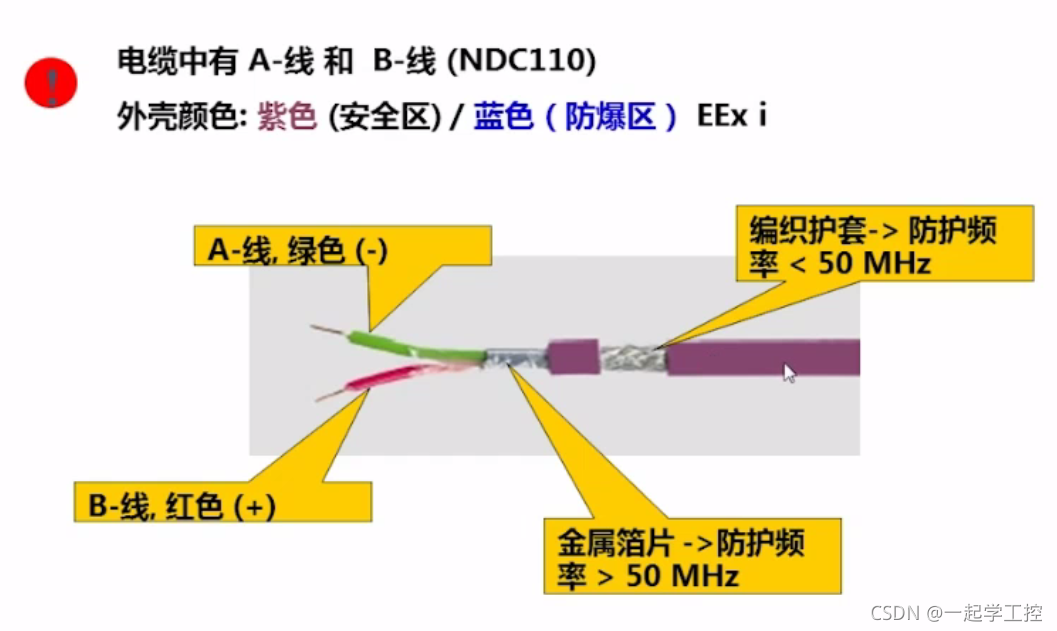

Profibus电缆,

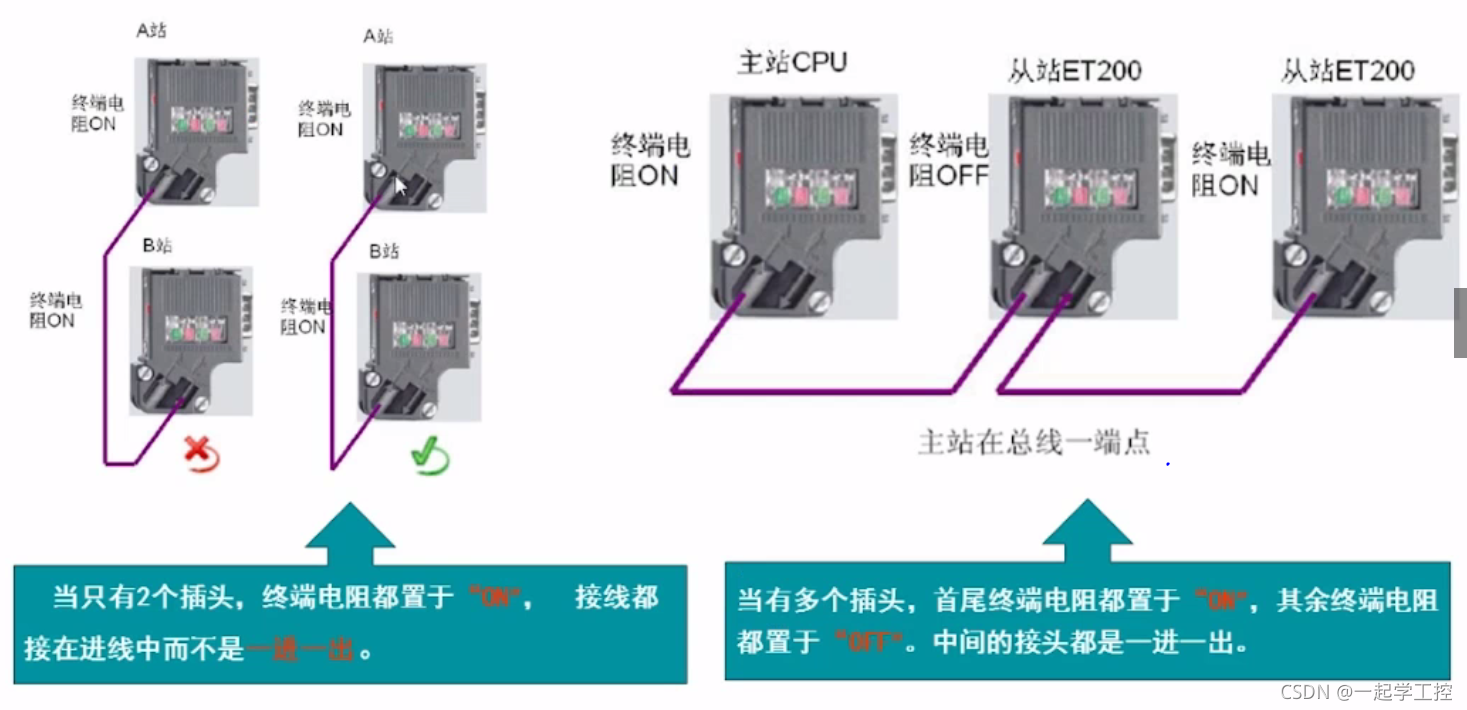

Profibus西门子原装插头，物理层是RS485，首未加终端电阻; 只有两个插头时，接线均为进线，终端电阻均为on; 超过两个插头时，首尾进+终端电阻ON, 中间插头1进1出(终端电阻off)
Profibus接口端子的分配
