当遇到PLC程序下载问题或新SD卡使用前，需要对SD卡进行格式化。本文详细介绍了如何在博途中进行在线格式化，包括步骤：先转至在线，选择格式化存储卡，然后重置为出厂设置。格式化后，软件会自动离线，需要重新上线。此过程对于恢复PLC正常工作和新SD卡的适配至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

为什么要格式化，比如误操作了，将带强制操作的程序下载到PLC，或者PLC被加密了，等等无法下载程序的情况；还有时买张新卡，也需要格式化后能用。

SD卡只能在PLC进行格式化，在PC上格式化后是无法用到PLC上了

格式化步骤：

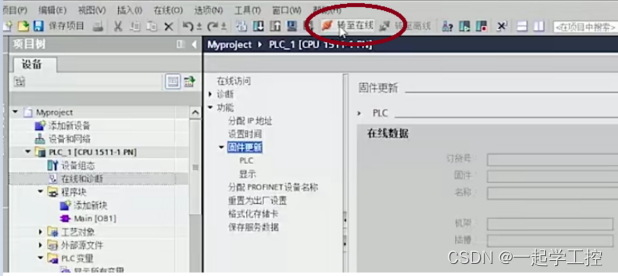

先将博途转至在线

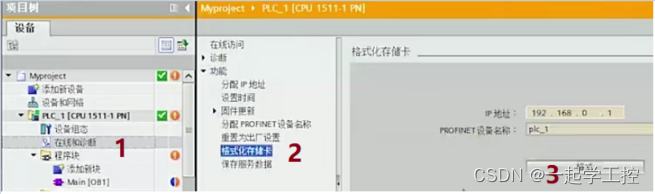

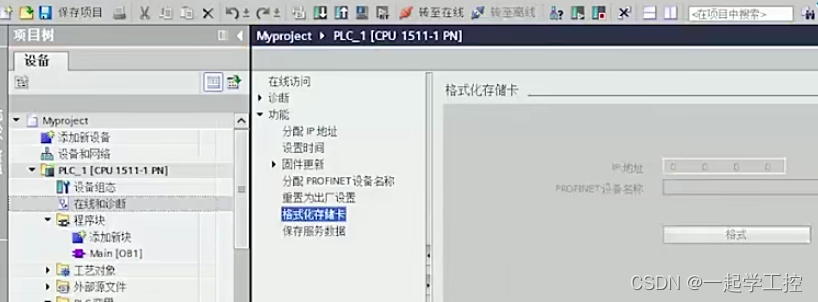

 点击项目树中  在线和诊断--格式化存储卡--格式

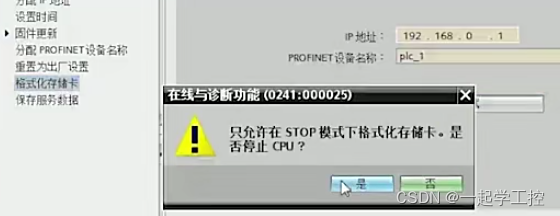

 点击 是

 格式化后，软件会自动离线，点击“转至在线”，重新上线

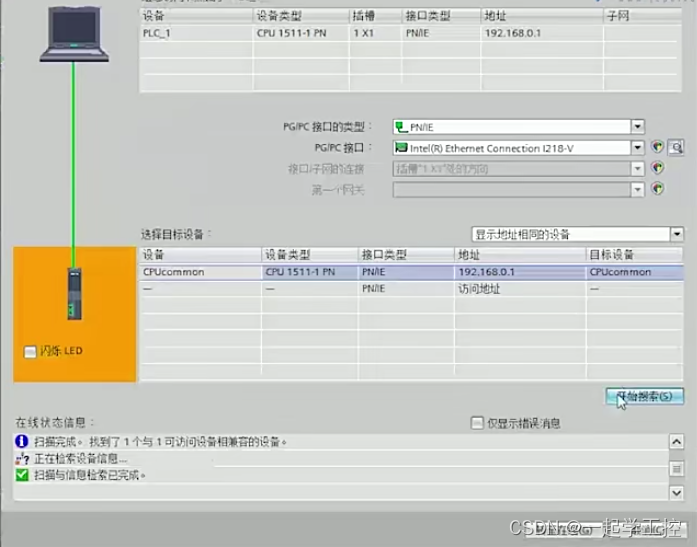

点击 转至在线 --开始搜索--转至在线

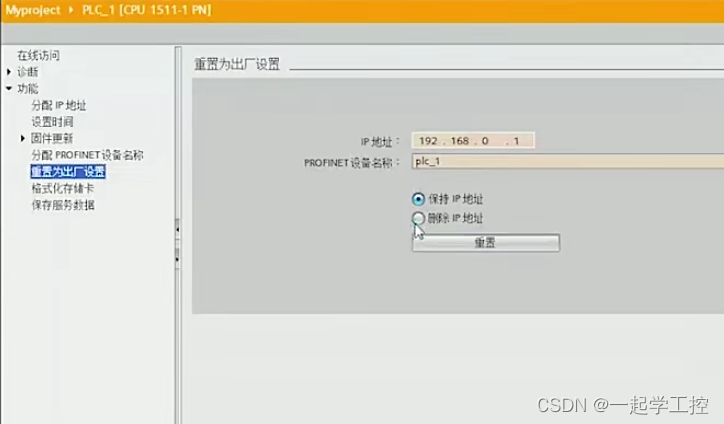

 在线后，选择 重置为出厂设置， 点击重置即可（重置完成后，博途会再次离线）
