NS3网络模拟器-NetAnima可视化仿真工具

NS3网络模拟器-NetAnim可视化仿真工具

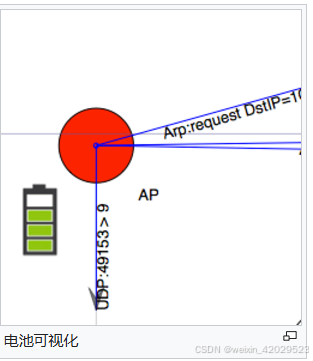

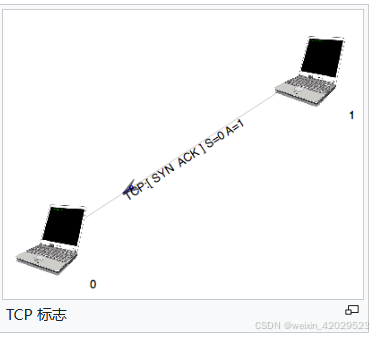

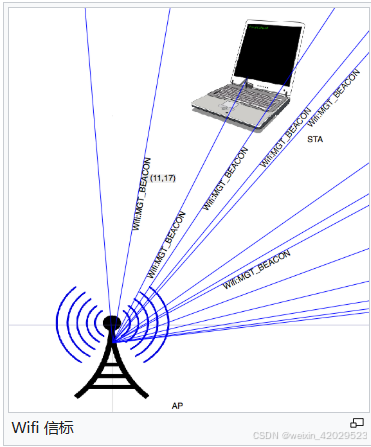

• 通过有线链路和无线链路对数据包进行动画处理（对LTE 跟踪的支持有限。不支持 IPv6）。

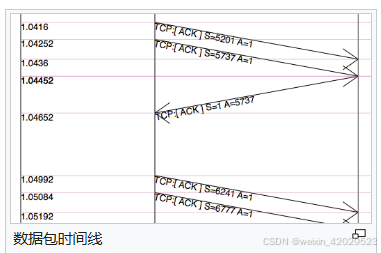

• 数据包时间线，对数据包元数据进行正则表达式筛选。

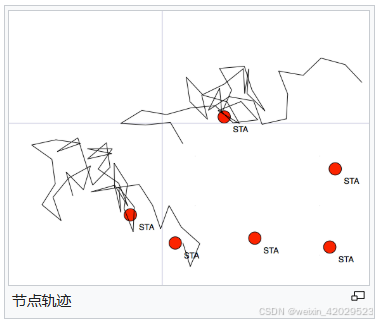

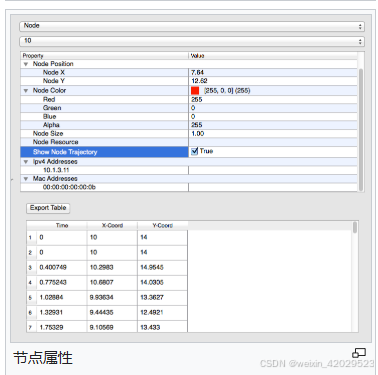

• 节点位置统计和节点轨迹图（移动节点的路径）。 在数据包上打印简短的。
• packet-meta 数据 对节点使用自定义图标 解析流监控器。
• XML 文件并显示每个流的统计信息。

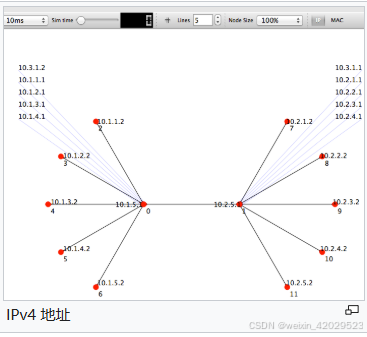

• 显示 IP 和 MAC信息，包括点对点链路的对等 IP 和 MAC。

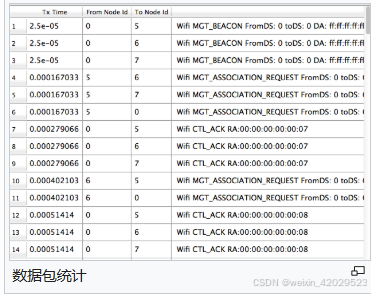

• 显示图表或表中多个节点的 double 或 uint32 值计数器与时间的关系。

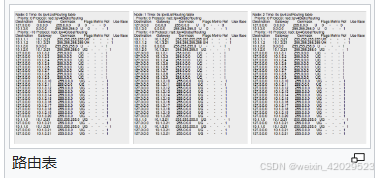

• 一次单步执行模拟一个事件，并在给定时间暂停模拟 打印不同时间点节点的路由表

NetAnim可视化展示主要包括如下内容，具体如何实现可参考[https://www.nsnam.org/wiki/NetAnim_3.108]：

1. 安装
   首先确定已经安装了mercurial，然后下载最新版本的NetAnim。ns-3.38版本默认包含NetAnim的3.109版本的源文件。
   NetAnim是基于Qt4图形库的，所以要先安装Qt5。Ubuntu系统安装Qt4过程如下：

sudo apt-get install qt5-dev-tools

2. 编译NetAnim：

cd ~/ns-allinone-3.38/netanim-3.109/
qmake NetAnim.pro
make

3. 使用方法
   第一步，启动软件：./NetAnim
   第二步，生成XML记录文件。
   第三步，使用NetAnim装载XML记录文件。

4. 实例：
   来源于src/netanim/examples目录下的文件wireless-animation.cc，在~/ns-allinone-3.38/ns-3.38/目录下出现如下XML文件wireless-animation.xml。

cd ~/ns-allinone-3.38/ns-3.38/
./ns3 run src/netanim/examples/wireless-animation.cc

进入NetAnim目录，执行：

~/ns-allinone-3.38/netanim-3.109$  ./NetAnim

单击Open XML trace file按钮，打开wireless-animation.xml文件.

animation动态演示
