什么是透明电子纸显示技术

**

---

前言

随着显示技术和物联网技术的不断发展，人们对于显示媒体的要求越来越高。电子纸屏（又称墨水屏）因其独特的护眼特性和断电可持续显示特性，近年来收到了越来越多消费者们的青睐。

---

一、电子纸是什么

电子纸显示技术（Electronic paper display technology，简称EPD）是一种反射式显示技术，其具有低功耗、双稳态、广视角、强光下高对比度、轻薄便携等优点。电子纸显示技术大致分为三种类型：电致变色型、电润湿型、电泳型。相比于其它两种类型，电泳型具有良好的双稳态性和对比度，且材料成本低廉，稳定性好，寿命长，当今电子纸消费市场几乎全部被电泳型占据。

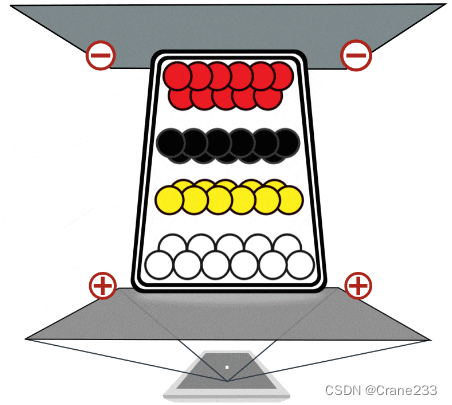

近年来，电子纸市场发展迅速，2022年华为发布了第一款10.3英寸墨水平板MatePad Paper，其搭载的电子纸屏分辨率为1872*1404，百毫秒级响应时间，可实现从黑至白16灰阶变化；同年，美国消费电子展 (CES 2022 )展示了采用E Ink电子纸技术的概念车款BMW iX Flow系列轿车，其车体表面覆盖了一层柔性可变色电子纸，从而实现颜色以动态流动的方式变化；2023年4月E ink推出了E Ink Spectra™6彩色电子纸，腔体内包含6种颜色粒子（黑、白、红、绿、蓝、黄），实现了更多样化、色彩鲜艳饱和的全彩反射式显示。

二、透明电子纸工作原理

1.器件结构及驱动方式

电泳型电子纸是电压驱动型的，颜色粒子在外加电压下会发生定向迁移，从而呈现出不同的像素显示画面。传统的电泳电子纸屏依靠垂直驱动方式驱动电泳粒子的移动，在水平方向上，粒子间大致保持着相对静止。

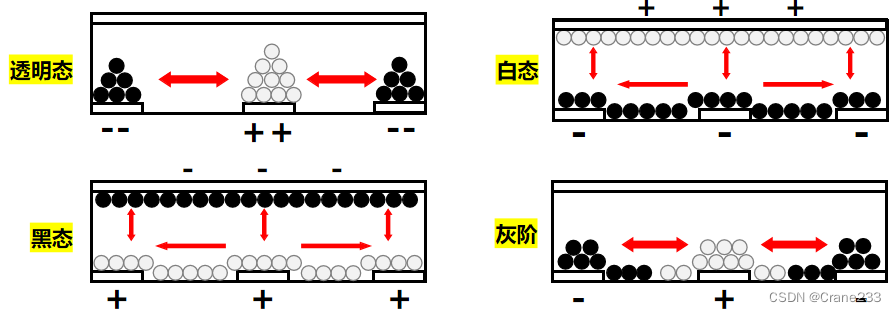

而如果能够使用横向驱动方式，类似于IPS液晶屏那样，那么粒子在可以纵向（z方向）移动的同时还可以实现横向（x-y方向）移动，这样就能够实现更多样化的显示状态，例如：透明显示等。

2.电泳迁移理论

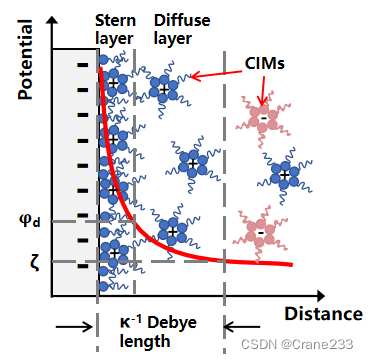

根据胶体界面科学，电子墨水中的电泳粒子表面会存在一层“电双层结构”，其主要包含stern层和diffuse层。电双层的结构使得带有微弱电荷量的电泳粒子能够独立均匀地分布在微腔体之中。

根据电双层理论以及Debye-Hückel电泳迁移率公式，电泳粒子在微腔体内的移动速度与电子墨水配方（粒子ζ电位、溶剂电荷浓度、动力黏度、粒径等）和电场强度E有关：


以上理论部分均为理想情况，未考虑粒子-粒子间相互作用和粒子-胶层之间相互作用，尤其是当粒子浓度较大时，根据公式计算的迁移率会低于实际情况。
不论是纵向驱动还是横向驱动，粒子的电泳迁移理论基本上大同小异。但两者在墨水配方、器件结构、驱动波形的设计上会有较大的区别，这具体体现在：
1. 墨水配方：横向驱动的电子墨水的粒子质量分数较低，电荷控制剂和增稠剂等添加剂需要特殊调配；
2. 器件结构：横向驱动的电极结构需采用IPS型结构设计，微封装腔体和胶黏层设计与纵向也有不同；
3. 驱动波形：粒子的移动距离更长、粒子聚集的区域更狭小、稳态特性更难以保持。

三、透明电子纸模型仿真

由Debye-Hückel电泳迁移率公式可知，器件的响应速度主要和墨水配方及电场强度有关，那么通过查阅相关资料，我们简单构建了一个透明电子纸的模型：

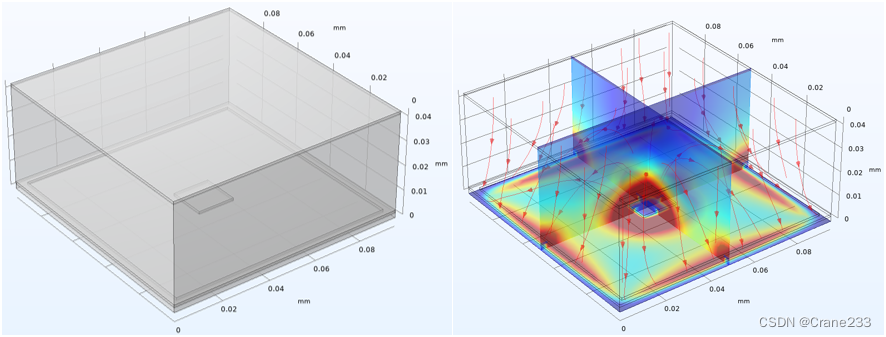

模型是一个100*100μm的电子纸微腔体，墨水配方和各层胶层结构均简化为了近似的参数，电场强度则通过仿真软件的计算得出。

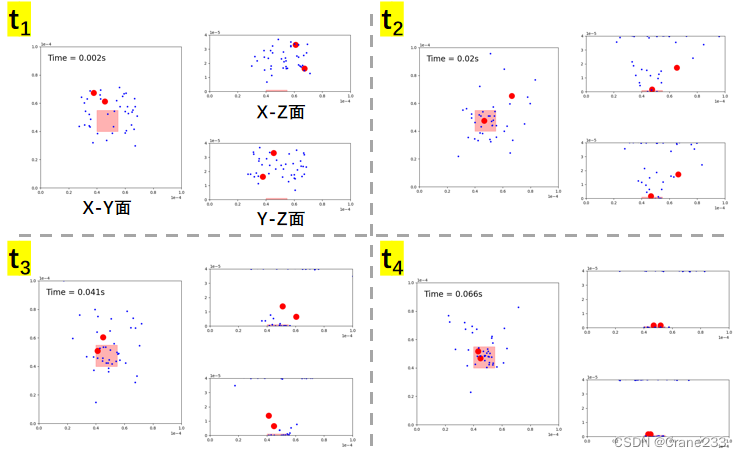

然后我将模型仿真得到的数据导入Python中，进行粒子空间位置和迁移速率的计算，并用三视图可视化出来。为了简化模型，我放置了两颗电泳粒子（红色），50颗电荷控制剂分子（蓝色），并用三视图的方式展示了t1,t2,t3,t4四个不同时间点的状态：

可以看见，在约66ms的时间内，电泳粒子（红色）在外电场的作用下顺利移动到了指定的区域，而带相反极性的电荷控制剂分子则全部移动到了微腔体的顶部。由于这些添加剂分子体积极小，几乎不影响光的穿透性，因此腔体内的大部分区域仅留下透明的墨水溶剂，像素呈现出了透明态。

总结

透明电子纸是一种很有意思的新型显示技术，它不仅具有传统电子纸低功耗、护眼、强光下可读性好等特点，还具备可以实现更丰富的显示状态的潜力，如透明度的调控等。尽管透明电子纸目前还存在很多技术和工艺上的难题亟待解决，但随着万物互联时代的到来，该技术未来将会在智能车窗、电子货柜、可穿戴电子设备等领域有良好的应用前景。
