简介：

墨水屏又称为电子纸显示技术（简称EPD），是一种革新信息显示的新方法和技术，像多数传统墨水一样，电子墨水和改变它颜色的线路是可以打印到许多表面的，从弯曲塑料、聚脂膜、纸到布。和传统纸差异是电子墨水在通电时改变颜色，并且可以像传统屏幕那样显示变化的图像。

购买渠道

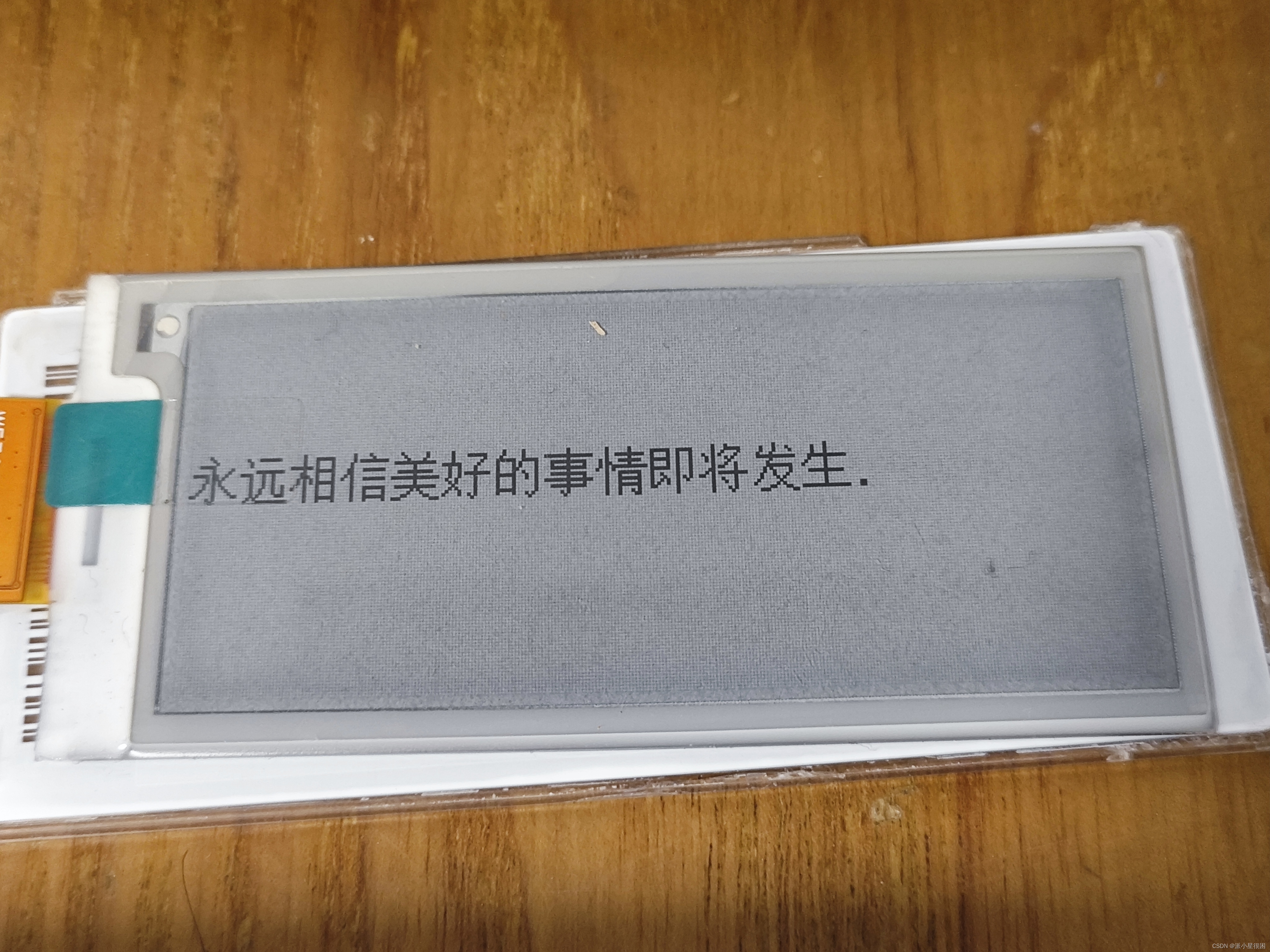

目前来看E-ink 元太占据主流，国内似乎还有待发展。友友们可以去某鱼上淘一淘，一些商超会用墨水屏做电子标签，可以买到一些拆解件。可玩性还是比较高的，可以买来做一些相关开发和DIY。（后面会给大家分享个人玩的一些心得）

技术简介

电泳式电子墨水(Electrophoretic Ink)

电泳式电子墨水(Electrophoretic Ink)技术通称为电子墨水(Electronic Ink)。将电子墨水涂布在一层塑料薄膜上，再贴覆上薄膜晶体管(TFT)电路，经由驱动IC控制，形成像素图形，创造了电子纸显示屏(Electronic Paper Displays, EPD)，也常被习称为墨水屏、水墨屏等，具体而微地形容了这是一块用墨水、也像墨水制造出的屏幕。电子墨水使用的原料相似于印刷产业，但融合了化学、物理学、电子电路等领域的知识和技术，这种全新的材料：电子墨水得以问世。

电子纸与其他显示屏技术最大的不同在于，电子纸是反射式、双稳态的显示技术，所以视觉上看起来与传统纸张几乎没有分别，因此能创造护眼、节能的效益。

单色电子墨水系统

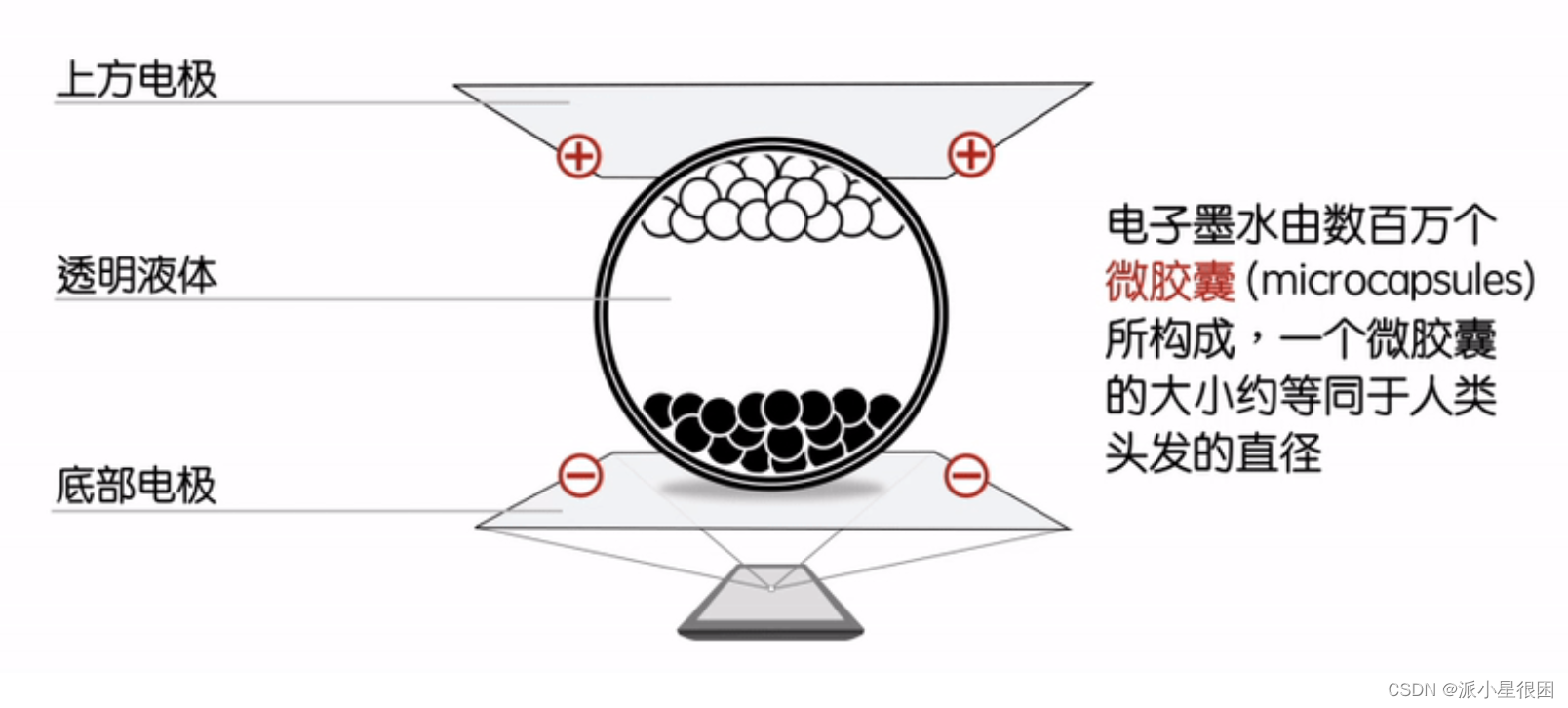

电子墨水由数百万个微胶囊(Microcapsules)所构成，微胶囊的大小约等同于人类头发的直径。每个微胶囊里含有电泳粒子悬浮于透明液体中，使用一种黑色电泳粒子的系统，利用较新的电压驱动方式，将黑色墨水移动至两侧，中间形成透明的通道，从上方看下来就是透明的。经由控制黑色墨水的分布，可以控制电子墨水薄膜从透明到不透明的通透度。

双色电子墨水原理

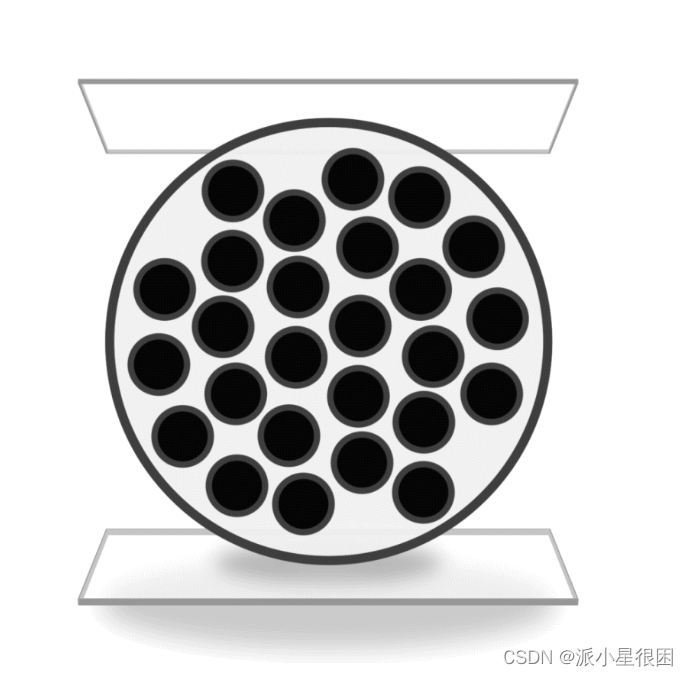

每个微胶囊里含有电泳粒子──带负电荷的白色以及带正电荷的黑色粒子，悬浮于透明液体中。利用正负相吸的原理，当电场接通时，该区块对应的黑或白粒子会移动至微胶囊的顶端，使用者在该区块上，就能看见白色或黑色。

此外，还有三色四色电子墨水的相关介绍就不再赘述

电子墨水薄膜

将微胶囊或微杯架构制成的电子墨水，涂布于一层塑料薄膜上，即成为电子墨水薄膜(Film)。电子墨水薄膜以卷对卷(Roll-to-roll)制程生产，制成后可以切割为各种尺寸及其他形状。切割尺寸后的电子墨水薄膜(Film)，贴覆上薄膜晶体管(TFT)电路后，就可利用电场来控制微胶囊或微杯内粒子的跑动，呈现出我们看到的各种图面、文字或颜色。

墨水屏特点

双稳态(Bi-Stability)

在电源完全移除或断电的状态下，画面仍可持续显示在屏幕上，不会消失。

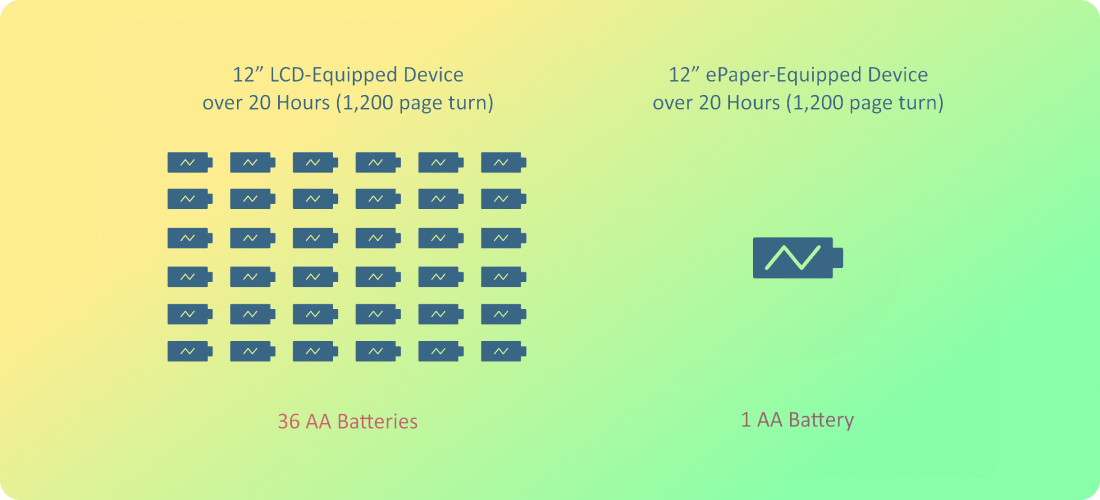

E Ink的电子纸技术通常被称为「双稳态」(Bi-stable)技术。所谓的双稳态，就是即使移除供电来源，电子纸显示屏上的画面仍然能持续显示，不会消失。仅在更换画面时，才需要消耗电量。实际应用上，使用电子纸屏幕的电子书在翻页时，才需要消耗电量，在阅读期间则不会消耗任何电量。这正是使用了电子纸作为显示器屏幕，具备长时间待机的原因。在大型电子看板的应用上，画面不变换的时候，也是完全不需要消耗电量的，长期下来，与相同尺寸的LCD显示屏看板相比之下，拥有非常优异的节电性能。

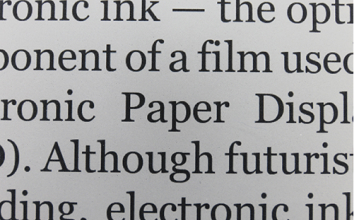

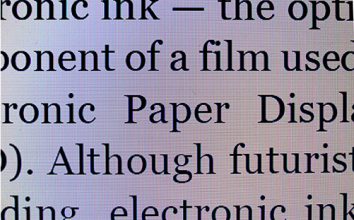

反射式技术(Reflective)
