西门子轨道插座 S10 拆解

西门子轨道插座 S10 拆解

一、引言
西门子作为电气领域的知名品牌，其轨道插座 S10 备受消费者关注。为深入了解该产品的内部结构、材质及工艺，特进行此次拆解分析。

二、产品概述

西门子 S10 轨道插座主打 小空间适配性，采用 0.4米纤薄轨道（可扩展至1米），支持 8000W 大功率负载，适用于家庭厨房、书房及小型办公场景。其特点包括：
• 灵活安装：左右两侧均可安装，适配墙角等狭窄空间。
• 模块化设计：单轨道可容纳3-4个插座模块（0.4米版），厚度较经典款减少7%。
• 安全认证：通过 **CCC、CQC、RoHS 三重认证，为首批通过 CQC 认证的轨道插座模块。

三、功能使用

1. 独立通断控制
   • 每个插座模块可通过 旋转开关 单独通电/断电，指示灯（红/绿色）明确显示状态。
   • 单手操作：齿轮驱动+分断复位弹簧设计，旋转灵敏且省力。

2. 高负载兼容性
   • 支持 8000W 总功率，可同时接入微波炉、电磁炉等高功率电器，但需注意 单插座模块负载不超过2500W。

3. 扩展性
   • 插座模块数量可按需增减，通过标准化轨道系统自由扩展。

四、安全特性

1. 防过热设计
   • 插销与插套双面夹持结构，增加导电接触面积，降低发热风险。
   • 采用 高温阻燃材料，插座模块通过850℃灼热丝测试，轨道外壳通过650℃测试。

2. 耐用性
   • 双排锁扣嵌入结构，通过 5000次插拔循环测试，确保长期使用稳定性。
   • 防触电保护设计，降低儿童误触风险。

四、安全性设计分析

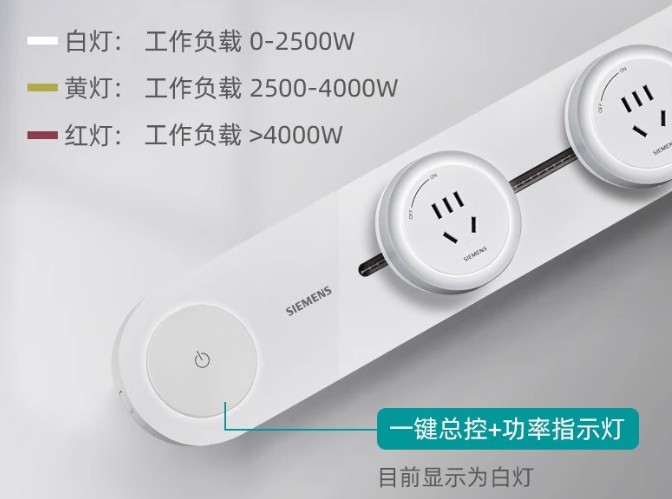

过载保护：西门子轨道插座 S10 具备过载保护功能。在总控开关处，设有灯光指示功率，会根据插座实时负载变换颜色。当负载正常时，灯光为白色或黄色；如果功率计量芯片HLW8110测出超过荷载（4000W）时， 灯光会变成红色，提醒用户及时调整电器使用，避免过载引发安全事故。
防触电设计：插座模块的插孔设有安全门，能有效防止儿童误将手指或其他异物插入插孔，避免触电危险。此外，内部电气元件的布局合理，各带电部分均有良好的绝缘防护，进一步提高了产品的安全性。
接地设计：产品具备完善的接地系统，通过接地导线将轨道插座与大地相连，当发生漏电等故障时，能及时将电流引入大地，保障用户的人身安全。

五、产品拆解

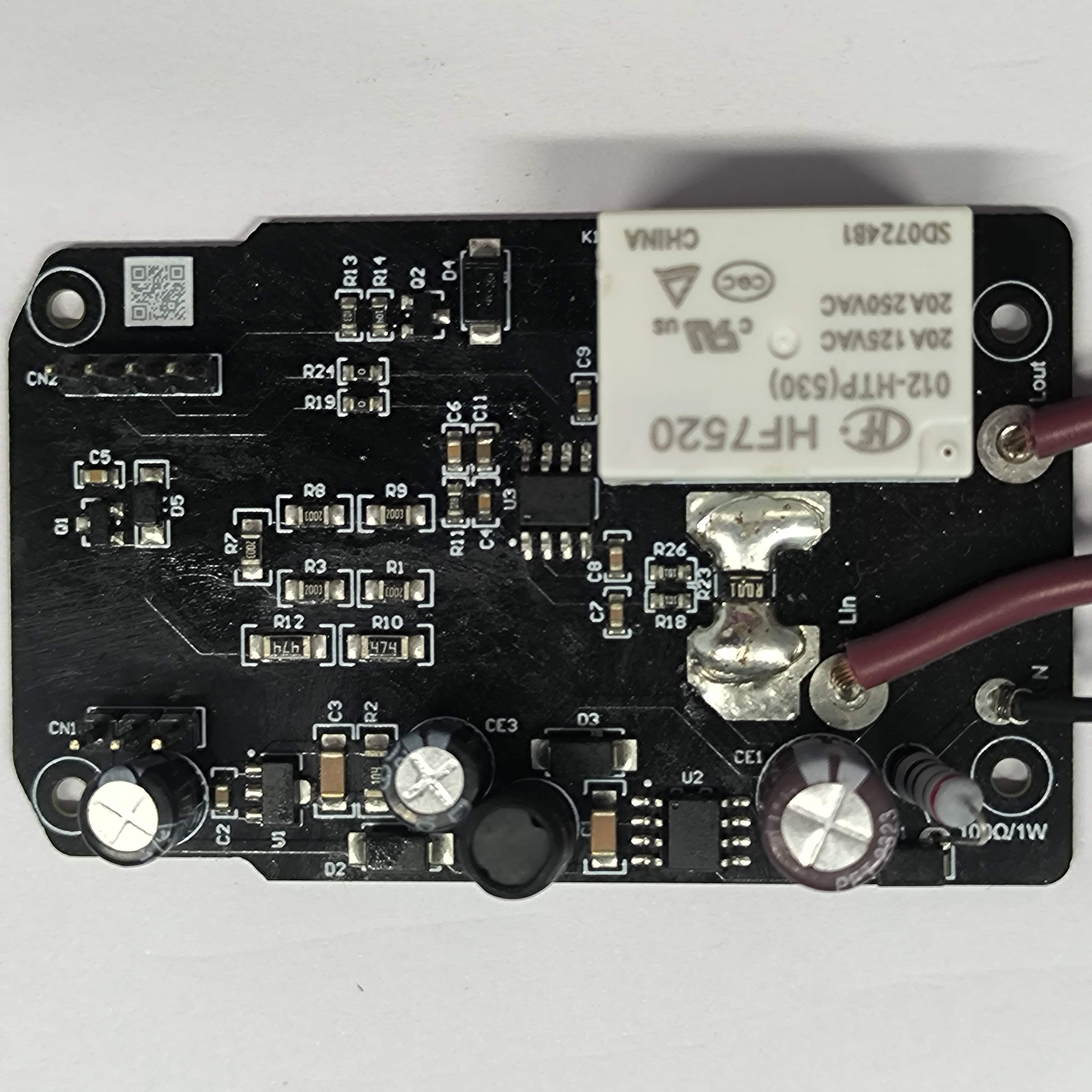

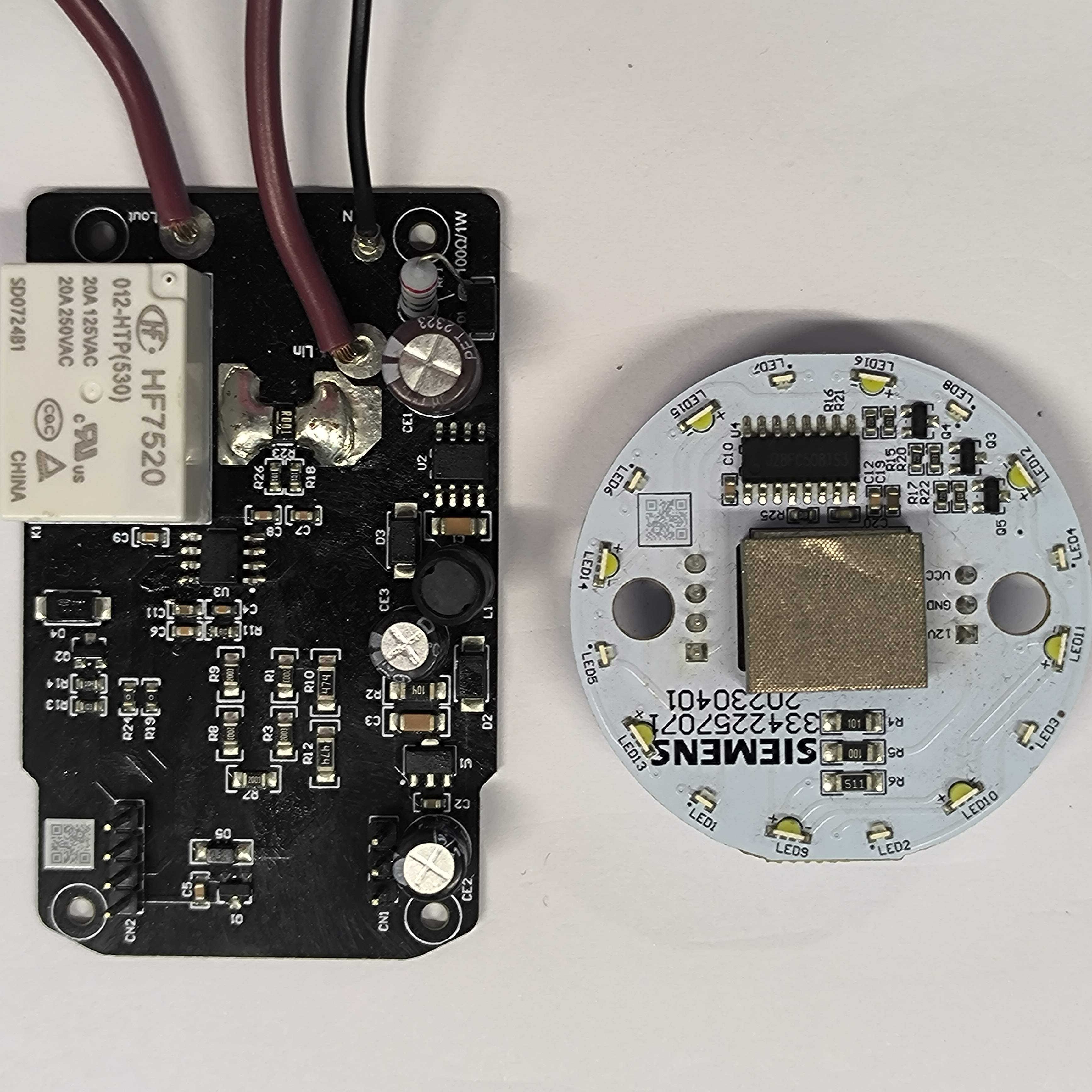

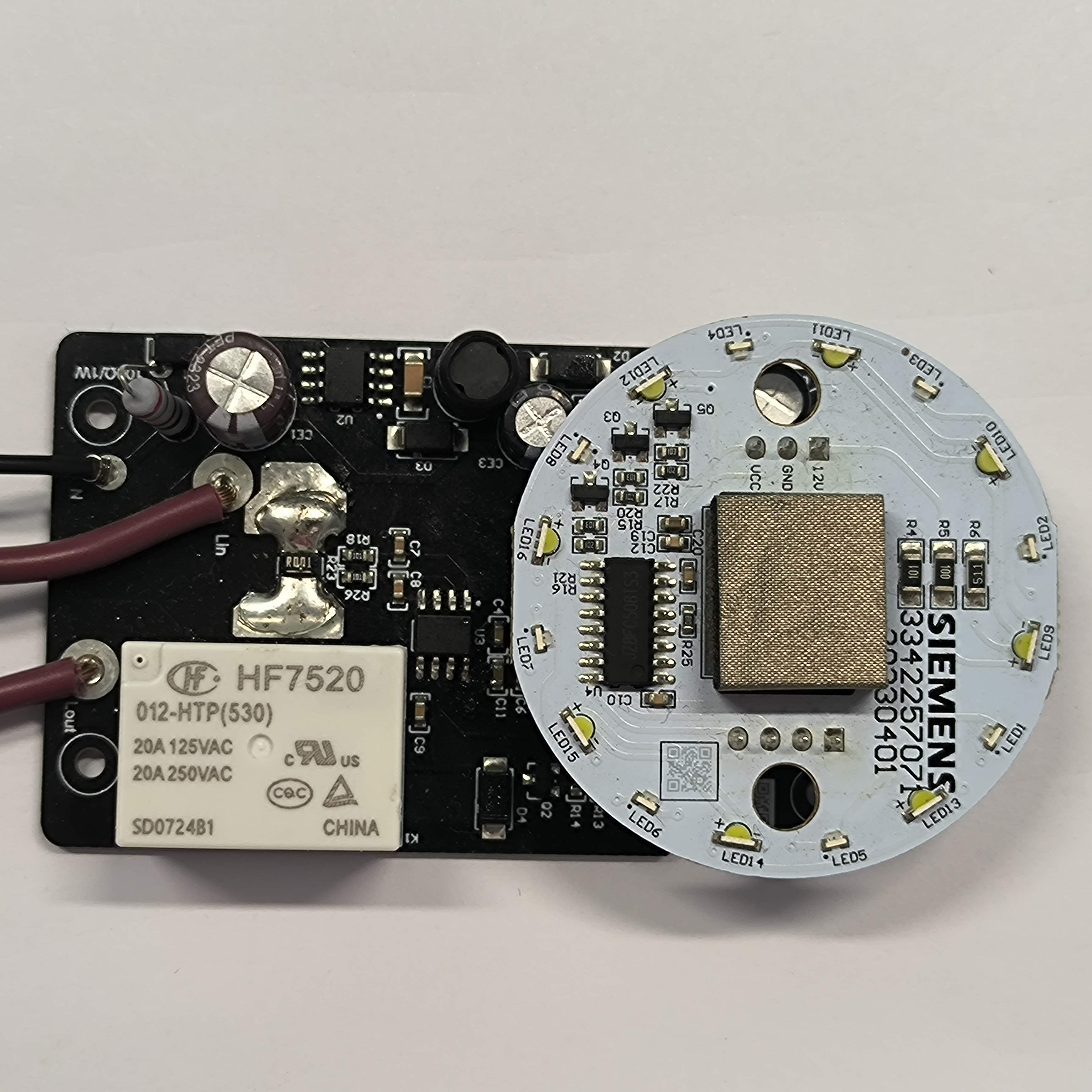

• 内部拆解图

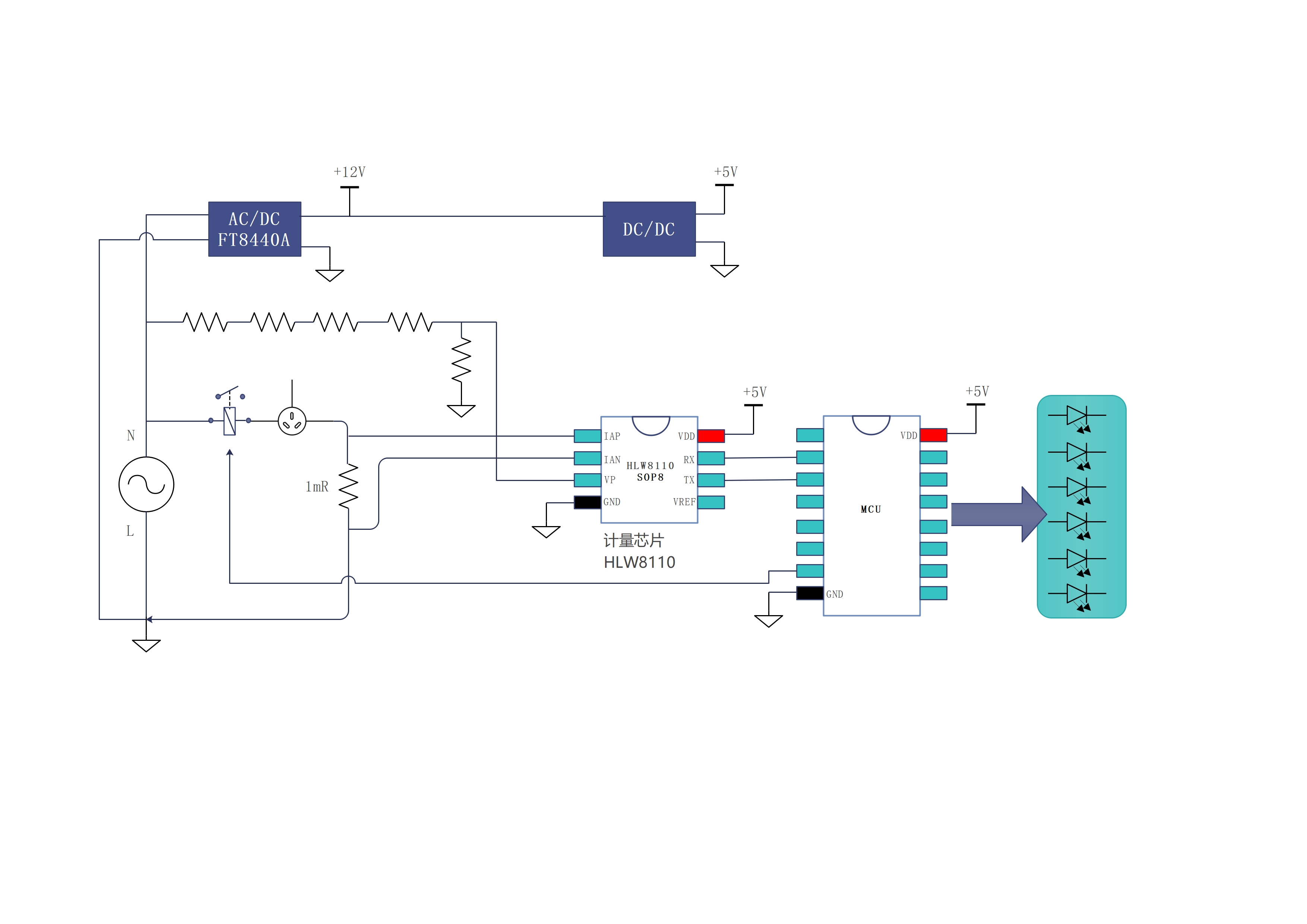

• 产品原理框图

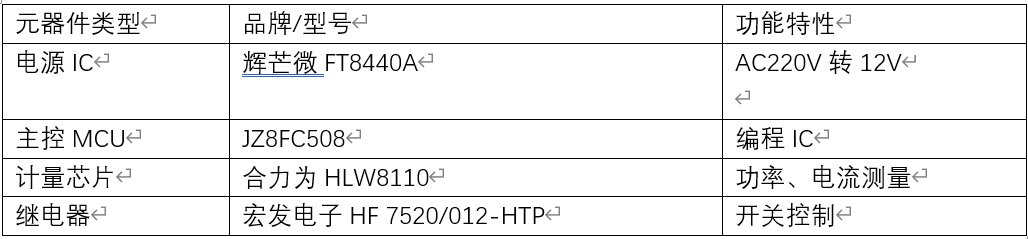

• 关键核心元器件均选用国产芯片方案，主要元器件如下:

六、总结
通过对西门子轨道插座 S10 的拆解分析，可以看出该产品在设计、材质和工艺方面都具有较高的水准。独特的外观设计、便捷的安装方式、优质的材质选用以及严格的工艺把控，使其成为一款性能出色、安全可靠的轨道插座产品。在安全性设计上，过载保护、防触电设计和接地系统等多重防护措施，为用户的使用提供了充分的保障。然而，在拆解过程中也发现，其轨道外壳与内部组件通过卡扣连接，在拆卸时需要一定技巧和小心操作，否则可能会损坏卡扣。总体而言，西门子轨道插座 S10 在综合性能上表现优秀，能满足家庭及办公场所的多样化用电需求。
