绘图工具

直线L画图用得最多的工具,用法也很简单,由于直线等命令使用频率最高但键位操作却很不方便,所以我们有必要更改它。

构造线XL无限延伸的直线,在标注等绘图时起辅助作用,虽然可以打印出来,但不作为作图主体使用。

多段线PL用处很大,填充时用此工具先创建边界可以避免机器分析填充区域的时间。用它计算面积和周长也很好用。还可以用它画箭头和粗线。

正多边形POL画图时很少用到它。属性是闭合的,可以设置全局宽度,用特性工具可以查询到创建的多边形面积和周长。

矩形REC常用工具,属性是闭合的,可以设置全局宽度,用特性工具可以查询到创建的多边形面积和周长。

圆弧ARC圆弧有很多种画法,默认是菜单里的第一种“三点”画圆法。

圆C常用工具,属性是闭合的,可以设置全局宽度,用特性工具可以查询到创建的多边形面积和周长。(改成CC是为了把C留给复制命令用)

修订云线revcloud用于作强调区域划分等用途,一般不经常用到。

样条曲线SPL用来创立形状不规则的曲线。

椭圆EL用来创建椭圆。

椭圆弧EL-a用来创建椭圆弧。

插入块I插入块时,在对话框的浏览栏中

显示了本文件内的块,如果有很多用不到的块,可以执行PU 清楚命令清楚它,之后就不会显示了。

创建块B或WB用于在本文件内创建图块,W用于创建外部块文件。CAD2006创建之后的块双击可直接进行编辑,块编辑器的操作空间和模型空间一样,但默认是谈黄色的背景颜色,可以通过选项来修改成习惯的颜色。

点PO用于填充、等分线等作用,如果执行命令看不见,可以执行格式菜单下的点样式,加大点大小百分比。

图案填充H图案填充命令给出了建筑方面的大多数图例图案,但实际上,随着如今对制图美观度的提高,需要更多的图例,可以下载其它图例补充。对于一些复杂区域的填充,最好先用PL线或者BO命令创建边界再选取边界进行填充,会节省机器分析填充区域边界时间,如果填充区域里有文字,可以同边框一起选取文字,文字就不会被填充,而且文字周围还会留出一条空隙。CAD2006支持填充修剪功能。

渐变色GD二维制图用到渐变色这个命令很少,而三维制图绝大多用3Dmax等软件,所以这个命令基本荒废了。

面域REG是带物理性质的闭合区域,多用于三维操作,在二维当中,用于计算面积。

表格TB这个功能但操作起来并不是很方便,建议先用Eecel编辑表格然后复制,再执行CAD编辑菜单的选择性粘贴,选择CAD图元,实现表格转换。

多行文字MT多行文字用于编辑较多的文字,目前的2006版以模范了Word的许多样式,操作方便了许多。


修改工具

删除E除了E命令,Delete键执行删除。

复制CO或CP由于复制命令使用较多,建议快捷键改成C,2006版本的复制命令默认情况下,可以连续复制,这是复制命令的一大革新。

镜像MI镜像如果需要删除原对象的,直接在镜像命令中执行删除,不用另外执行删除命令。

偏移O偏移可以使用除法功能,CAD不支持加、减、乘法运算。比如在两根100宽的竖线之间偏移出两根距离相等的线,我们可以执行偏移,在输入100/3,再拾取原线偏移两次,现在就生成了每个距离是33.3333的两根线了。偏移异形的多边型,需要多边形是闭合

阵列AR适合复制出比较复杂形状的图形,一般简单的可以复制命令完成的图形尽量用复制。

移动M由于移动命令用得比较多,原快捷键M操作起来并不便捷,建议改成左手边的V键或者左手边的其它键。

旋转RO有些情况下,我们需要复制并旋转一个物体,可以执行旋转命令,再在命令栏中根据提示选择复制C就可以了。由于旋转命令用得比较多,原快捷键RO操作起来并不便捷,建议改成单独的R键或者左手边的其它键。

比例SC在缩放比例时可以在命令栏使用除法功能,CAD不支持加、减、乘法运算。比如把一个80.25宽的图元,缩到50宽,可以在命令栏输入SC,再输入50/80.25,现在测量宽度,就是50宽了。如果是要放大100,就是100/80.25,这样可以把任意宽缩放到想要的宽度。

拉伸S灵活使用拉伸命令可以给大大提高作图效率。除块、组和外部参照之外的任何图形对象,觉得长了,短了都可以在图形对象的前、后、左、右和局部进行拉伸,还可以把这个命令理解成移动局部位置。

修剪TR执行修剪命令时使用F进行栏删除可以快速剪切对象,在2006版本中,修剪命令增强了修剪功能,可以用拾取框框选需要删除的部分,一次性可以删除对象,不象2004以前的版本,需要一根根线点击删除,方便了很多。

延伸EX如果延伸到的参照边没有那么长,可以在命令栏设置到延伸到边,一次设置以后仍有效。

打断—执行此命令可以打断线,并且打断形成的两个点连在一起。

打断于点BR执行此命令可以打断线,但打断之后两个点是分开的。

合并join 用于合并在一条直线方向上的两条相临线条。是打断的命令的反用法。

倒直角CHA可以倒出处两边不一样长的直角。

倒圆角F用倒角进行修剪线段有些情况下比剪切命令还要来得快些,把倒角的值设为零即可,倒圆角和倒直角都可以用,建议用圆倒角,因为在实际应用当中,倒圆角用得多些。

分解X分解块时,如果是块中包含了另外的块,需要多次执行此命令。

标注工具

线性标注DLI使用基线标注和连续标注之间需要先标注一条线性标注。

对齐标注DAL对齐标注可以标注水平和垂直线,也可以标注斜线,所以用快捷方式建议用这个标注,但的却缺点是拖动一端标注点,会旋转。

弧长标注DAR标注弧形的长度。

坐标标注DIMORD标注点的坐标。

半径标注DRA标注圆或圆弧的半径。

折弯标注JOG有些圆弧只有一小段而且狐度大,标半径的尺寸线如果全显示出来,就很难看,这时就应该用折弯标注。

直径标注DDI标注圆或圆弧的直径。

角度标注DAN标注两线之间的夹角。

快速标注QDIM选择标注点可以一次性生成这些点之间的标注尺寸,很快捷,使用率很高。

基线标注DBA使用基线标注时,需要先创建一个线性标注。

连续标注DCO使用连续标注时,需要先创建一个线性标注。

快速引线LEqleaper (LE)直线引线,leader (可创建曲线引线)。

形位公差TOL一般很少用它,不过有些公司用它来作材料标识符,我认为这是个很好的办法,比块的方法来得更灵活简便。

圆心标记DCE用来标记圆心点,显示为一个十字形,可以通过标注样式来更改十字形圆心标记的大小。

编辑标注DED用于更改标注文字或旋转标注文字及尺寸界线。

编辑标注文字dimtedit主要用于更改标注文字的对齐位置。

标注更新apply利用标注更新来快速更新标注,和格式刷类似,但只能刷新标注。

标注样式D标注样式的使用频率最高的可能是阿拉伯数字大小的设置了,一般建立100,50,30等样式代表相应的比例文字。

其它工具

单行文字DT单行文字的编辑功能很简单,只能处理简短的文字,不过用起来也很简洁,而我们绘图时的标注文字都很简短,所以经常用到它。

缩放Z随着CAD对鼠标缩放功能的加强,Z命令已经失去了往日的风采,不过用Z命令实时缩放还是有很多人在用。

多线ML用于画墙体等,一次性可以画出多条直线。默认情况下只有两条,可以随意设置这两条线的间隔,一般为240mm和120mm墙体厚度。

计算器QC(Ctrl+8)启动CAD里内置的计算器程序,用以计算各种类型的数据。

圆环DO几乎很少用到它,用也是通过圆偏移出来,所以可以忽略这个命令。

对象捕捉设置DS对象捕捉是CAD的特长,少了它CAD就残疾了,2006版的CAD新增添了动态输入的功能,也就是有些命令栏下的命令和数据跑到光标旁边了,不过有些人认为碍眼,在这里可以设置关闭。

选项OP几乎每个大型软件都有个类似的功能,就相当于windows之于控制面板。

强制对齐AL主要的用途是可以把一个任意角度的图形对齐到想要的位置。是旋转命令的很好补充,不需要输入角度就可以完成准确对齐

创建布局视口MV在布局空间建立新的视口,默认建立的矩形视口,当然也可以根据命令栏的提示创建多边形视口,也可以把已有的不规则闭合图形创建成视口。

创建闭合边界BO用这个工具可以很快很精准的创建闭合的边界,创建边界的主要作用是计算面积、周长和填充图案。

撤销前一删除OOPS撤销前一步的删除。注意只是撤销一步,这个命令在创建边界前用很管用,因为有些图形很杂可以暂时删去,免得计算多余的边界。删去之后再进行填充,填充完之后再用这个OOPS命令撤销刚才删除的图形。

测量清单LI或LS每画一个独立的几何对象,CAD都赋予了其的信息,用它来查看相关信息,一般我们用的多的是查看闭合图形的面积和周长。

清理PU清理以前使用过的并且目前没有关联使用的图块、标注样式、文字样子、图层等。一般在绘图过一阶段性之后执行它可以减少文件体积。

图层LA快速打开图层管理器。

颜色COL快速打开颜色管理器。

线型LT快速打开线型管理器。

线宽LW快速打开线型管理器。由于目前几乎都设置颜色打印,线宽的设置就用不着了。

测量距离DI测量两点之间的距离和这两点连线与水平线形成的夹角。起简要查询作用,绘图时比较常用到它来查看线的简要信息。

查询面积周长AA主要用于查询非多段线的闭合图形,如果是多段线属性的闭合图形(如矩形等),直接用LS命令就可以快速查询出来面积和周长了。

重生成模型RECAD作图时软件系统会自动降低显示线段以提高运行速度,有些圆看起来象多边形就是这个原因,执行这个命令可以显示完整

定数等分DIV这是一个很好用的命令,画图时常需要把一条线分成几份在画细部,用这个可以节约计算时间了。

定距等分ME有了上面的定数等分,定距等分的作用就不大了,用其来也没有定数等分便捷。

编辑多段线PE如果现有的线不是多段线,执行这个命令会提示你是否先合并成多段线。因此这个命令也用于合并直线成多段线。

编辑块定义BE执行这个命令,会弹出一个对话框,可以选择其中的一个块进行编辑。但一般情况下,我们对需要编辑的块进行编辑,双击它即可。

定义块属性ATT用于DIY图块,定义好属性的块可以一劳永逸,用起来也很方便,所以掌握它很有必要。

转入图纸PS在布局空间里进入模型操作时,有时需要转入到图纸层面上来,可以用双击,也可以用这个命令。

转入模型MS在布局空间里的图纸层面上操作时,有是需要转入到模型里操作,可以用双击,也可以用这个命令。

图形修复管理器DRM在操作时由于停电或者软件等因素导致软件关闭,可以利用该工具打开上一次自动保存的文件,自动保存的时间在选项里可以设置。

线型比例LTS有些虚线看起来象实线,就是因为线型比例没有设好,在模型空间里设置好的虚线转入布局空间也要重新设置比例。

对象捕捉开关F3有些虚线看起来象实线,就是因为线型比例没有设好,在模型空间里设置好的虚线转入布局空间也要重新设置比例。

正交开关F8打开和关闭正交

文字样式ST设置绘图的文字单位,在绘图时,常需要两三种大小类别的字体,最好先设好文字样式。随时切换样式,免得重复设置。

绘图单位UN设置绘图的单位。新建文档时选择公制会默认单位为毫米。

捕捉设置SN我们看到的十字光标是与XY轴同向的,也就是水平和垂直的,当我们在画有很多斜线的图形时,可以用捕捉模式命令设置光标成想要的角度,这样在执行偏移等命令时很方便,不用每次都输入斜线的角度,直接输入宽度就够了。

改变显示次序DR当两图形重合时,前者会覆盖后者的颜色,如果用颜色来印,会打印不出来,可以通过这个命令来显示你想看到的那个图形。它用点和Photoshop的图层一样。

射线RAY类似构造线,只是射线有一个开始点,向一端无限延伸,功能类似于构造线。

创建组G创建一个给定名称的组,可以包含块和单个图元。组和块有所区别,组不用炸开可以直接进行编辑,同时也支持复制等命令

鸟瞰视图AV弹出鸟瞰视图界面进行鸟瞰视图。

粘贴为块Ctrl+Shift +V可以把复制过来的非块文件粘贴成为块,同时这也是创建块的另一个方法,简便实用。

带基点复制Ctrl+Shift +C用带基点复制,可以方便在粘贴时捕捉准确位置,这个命令节省了复制后再移动位置的步骤。

文件切换Ctrl+Tab如果用CAD同时打开两个以上文件,这个命令可以在两个文件之间从前至后切换。加按Shift 可以反向切换。

显示隐藏命令栏Ctrl+9用于随时显示和隐藏命令栏。

特性Ctrl+1(CH或者PR也可打开)按第一次ctrl+1是打开,第二次是关闭。特性工具不但提供图形的所有信息,还可以批量操作,很便捷。


文字版:

1

版本一

一、常用功能键

F1: 获取帮助

F2: 实现作图窗和文本窗口的切换

F3: 控制是否实现对象自动捕捉

F4: 数字化仪控制

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追踪模式控制

(用ALT+字母可快速选择命令,这种方法可快捷操作大多数软件。)

二、常用CTRL,ALT快捷键

ALT+TK 如快速选择

ALT+NL 线性标注 ALT+VV4 快速创建四个视口

ALT+MUP 提取轮廓

Ctrl+B: 栅格捕捉模式控制(F9)

Ctrl+C: 将选择的对象复制到剪切板上

Ctrl+F: 控制是否实现对象自动捕捉(F3)

Ctrl+G: 栅格显示模式控制(F7)

Ctrl+J: 重复执行上一步命令

Ctrl+K: 超级链接

Ctrl+N: 新建图形文件

Ctrl+M: 打开选项对话框

Ctrl+O:打开图象文件

Ctrl+P:打开打印对说框

Ctrl+S:保存文件

Ctrl+U:极轴模式控制(F10)

Ctrl+v:粘贴剪贴板上的内容

Ctrl+W:对象追 踪式控制(F11)

Ctrl+X:剪切所选择的内容

Ctrl+Y:重做

Ctrl+Z:取消前一步的操作

Ctrl+1:打开特性对话框

Ctrl+2:打开图象资源管理器

Ctrl+3:打开工具选项板

Ctrl+6:打开图象数据原子

Ctrl+8或QC:快速计算器

双击中键:显示里面所有的图像

三 、尺寸标注

DL:线性标注

DRA:半径标注

DDI:直径标注

DAL:对齐标注

DAN:角度标注

DCO:连续标注

DCE:圆心标注

LE:引线标注

TOL:公差标注

四、捕捉快捷命令

END:捕捉到端点

MID:捕捉到中点

INT:捕捉到交点

CEN:捕捉到圆心

QUA:捕捉到象限点

TAN:捕捉到切点

PER:捕捉到垂足

NOD:捕捉到节点

NEA:捕捉到最近点

五、基本快捷命令

AA:测量区域和周长(area)

ID:指定坐标

LI:指定集体(个体)的坐标

AL:对齐(align)

AR: 阵列(array)

AP:加载*lsp程系

AV:打开视图对话框(dsviewer)

SE:打开对象自动捕捉对话框

ST:打开字体设置对话框(style)

SO:绘制二围面( 2d solid)

SP:拼音的校核(spell)

SC:缩放比例 (scale)

SN:栅格捕捉模式设置(snap)

DT:文本的设置(dtext)

DI:测量两点间的距离

OI:插入外部对象

RE:更新显示

RO:旋转

LE:引线标注

ST:单行文本输入

La:图层管理器

六 、绘图命令

REC:矩形

A:绘圆弧

B:定义块

C:画圆

D:尺寸资源管理器

E:删除

F:倒圆角

G:对象组合

H:填充

I:插入

J:对接

S:拉伸

T:多行文本输入

W:定义块并保存到硬盘中

L:直线

PL:画多段线。

M:移动

X:分解炸开

V:设置当前坐标

U:恢复上一次操作

O:偏移

P:移动

Z:缩放

2

版本二

(一)26个字母:

A:圆弧 B:定义块 C:圆

D:标注样式 E:删除 F:圆角

G:编组 H:图案填充 I:插入块

L:直线 M:移动 O:偏移

P:时实平移 R:刷新窗口 S:拉伸

T:多行文字 U:撤消上一步 V:视图

W:保存块 X:分解 Z:视口缩放

(二) 二维绘图命令

XL:构造线 RAY:射线 ML:多线

PL:多段线 POL:多边形 REC:矩形

SPL:样条曲线 EL:椭圆 PO:单点

DIV:定数等分点 ME:定距等分点 DO:圆环

SKETCH:徒手线 SO:二维填充 T:单行文本

3P:三维多段线 POL:正多边形 MT:多行文本

(三)二维修改命令

CO:复制 MI:镜像 AR:阵列

RO:旋转 SC:比例缩放 LEN:直线拉长

TR:修剪 EX:延伸 BR:打断

CHA:倒角 PE:编辑多段线 SPE:编辑样条曲线

ED:编辑注释文字 ST:文字样式 AL:对齐

AA:面积 DED:编辑标注 PNA:平移

(四)其它命令

UN:单位设置 LA:图层特性管理 LW:线宽设置

LT:线型设置 COL:颜色设置 LIMITS:图形界限

MO:对象特性 ADC:设计中心 OS/DS:草图设置

OP:选项 MA:特性匹配 ID:点位置

DI:测两点距离 OPEN:打开 NEW:新建

SHA:体着色 HI:消隐 3DO:三维观察

SET:设置变量 EXIT:退出CAD

(五)三维命令

BOX:长方体 WE:楔体 REG:面域

EXT:拉伸 REV:旋转 SL:剖切

SU:差集 UNI:并集 IN:交集

SEC:截面 RR:渲染 RMAT:材质

3A:三维阵列 3F:三维面

(六)标注命令

DAL:对齐标注 DAN:角度标注 DDI:直径标注

DRA:半径标注 DBA:基线 DCE:圆心 标注

DLI:线性标注 DOR:坐标标注 DCO:连续标注

QDIM:快速标注

(七)捕捉设置

END:端点 CEN:圆心 MID:中心点

QUA:象限点 PER:垂足 TAN:切点

PAR:平行 NEA:最近的 FRO:基点于

EXT:延伸

(八)视窗缩放

Z+空格+空格:实时缩放 Z+E:显示全图或者鼠标滚轮放大缩小,双击滚轮图纸最大化显示

(九)对象特性

PU:清除垃圾

OP:自定义CAD

COL:设置颜色

3

版本三

1、创建直线的快捷方式是L+空格

2、创建圆的快捷方式是C+空格

3、创建圆弧的快捷方式是A+空格

4、创建矩形的快捷方式是REC+空格

5、创建点的快捷方式是PO+空格

6、创建单行文本的命令是DT

7、创建多行文本的命令是MT

8、创建填充的命令是H

9、将已经画出的线段延伸到某一线段 EX+空格

10、将已经画出的矩形倒圆角 F+空格

11、修剪绘图过程中多余的线 TR+空格

12、修改文本 ED+空格

13、移动命令是M+空格;

14、旋转命令的快捷方式是RO+空格

15、偏移命令的快捷方式是O+空格

16、镜像命令的快捷方式是MI+空格

17、复制命令的快捷方式是CO+空格

18、局部观察平面图细节时,通常使用Z+空格

19、可以在工作区看到实时缩放的放大镜 Z+空格+空格

20、平移视图的快捷方式是P+空格

21、通过平移视图平移视图P+空格

22、返回上一视图Z+空格+P+空格

23、全局显示自己绘的平面图Z+空格+A+空格

24、快捷方式CTRL+P代表打印文件

25、快捷方式CTRL+C代表复制

26、快捷方式CTRL+V代表粘贴

27、快捷方式CTRL+X代表剪切

28、新建文件的快捷方式是CTRL+N

29、在CAD里寻求帮助时,可直接点击F1

30、正交的快捷方式是F8

31、打开和关闭对象捕捉工具的快捷方式是F3

32、直线标注的快捷方式是DLI+空格

33、调整文字样式可以通过ST+空格快捷方式实现

34、重新生成的快捷方式是R+ E+空格

35、设置捕捉模式可以通过快捷方式实现 OS+空格

36、ENTER键可以重复上一次的操作

37、刷新的快捷键是RE+空格

38、AutoCAD系统中,想取消正在执行的命令可用ESC

39、设置捕捉模式的快捷键是OS

40、旋转命令的快捷方式是RO

41、计算面积的快捷键是AA

42、平移的快捷键是P+空格

43、最常用的标注快捷键是DLI

44、直线的快捷方式是LINE

45、创建圆的快捷键 C

46、偏移命令的快捷方式是O

47、可以修改文本ed

TIP1、如何修改CAD默认快捷键吗?

大家都知道直线(Line)命令在命令行输入时可简化为L,为何会如此呢?

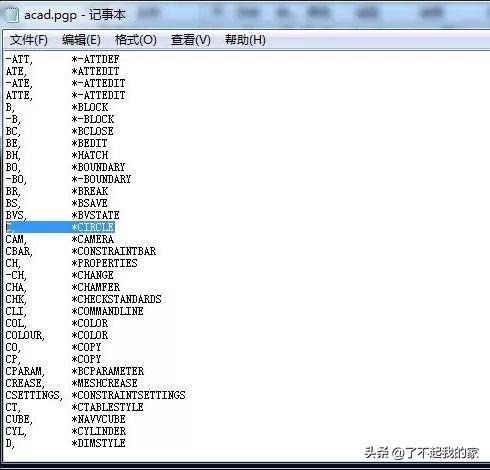

因为在AutoCAD中有一个自定义文件acad.pgp中定义了Line命令的简写。

要修改这些命令的快捷键,先找出acad.pgp这个文件打开它。

在修改前可以看看其他命令的编写格式。记住它的左列是简写命令的文字实现你可以根据你的需要进行修改(当然是你比较熟悉的英文缩写喽),它的右列是默认的命令请不要随意修改。相信这能为你提高一定的速度。

一般定制习惯,一个字母的快捷键定义自己最重用的命令,两个字母次之。例如CAD中默认circle的快捷键是c,而copy的快捷键是co,但大多数设计人员copy用得更多,因此会将copy的快捷键改为c,而将circle修改成ci。

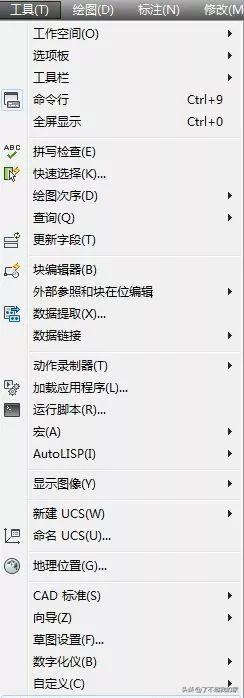

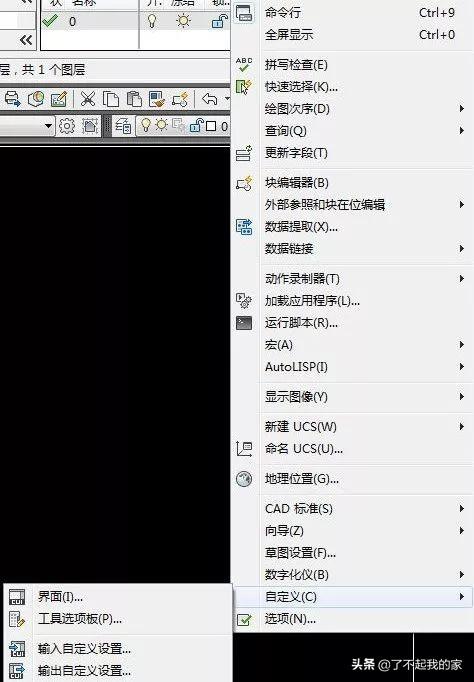

acad.pgp打开方式:工具——》自定义——》编辑程序参数,如图。


TIP2:怎么恢复CAD默认快捷键?

AutoCAD的操作命令已及各方面的设置都是分默认和自定义的,可以根据每个人的喜好来设置,并不完全需要遵照软件的默认操作,但正所以由于这个快捷键是具有可变性的,所以换个人操作的话还是不习惯,想调回默认的设置,那我们该如何恢复呢?

通常需要恢复的情况有以下两种:

一、自己设置的

因每个人的习惯已经操作方式不同,现在有很多爱好者还是喜欢把这些命令都改成自定义的快捷键的,这样方便自己去操作,但是难免有时候会需要让其它人操作你的CAD软件,这样就需要恢复一下了。

二、别人改过CAD设置

有些时候,你的电脑会给别人使用,但是别人又不习惯你CAD软件的快捷键,只能把它改成他习惯的,所以,难免会把你所有的设置都调整一下。

不管你遇到以上哪种情况,你都要学会在两种之间变换的能力,方法如下:

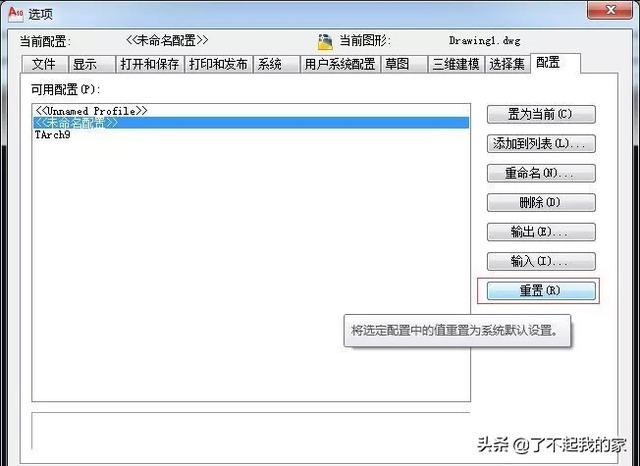

方法一:只需打开“工具-》选项—》配置—》重置”即可把所有的设置恢复到默认状态。

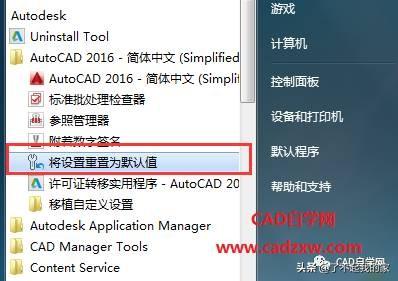

方法二:电脑开始菜单找到【将设置重置为默认值】,重置即可。


但恢复后,有些选项还需要自己调整一下的,如:十字光标的大小等,不过这些都是比较简单的
