本文详细介绍了如何在AutoCAD中通过设置打印选项，包括选择合适的打印机、打印样式、分辨率等，来导出高质量的JPG或PNG图片，适合制作规格书和规范文档。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

4.按照如上设置后，点击确定，即可导出图片。

5.在打印机选项那里如果选择PDF，导出来的就是PDF。其他配置根据个人需求填写即可。

摘要

很多时候为了做规格书或者规范文档等，需要输出高清的图片，现在介绍如何在AutoCAD中导出高清图片。

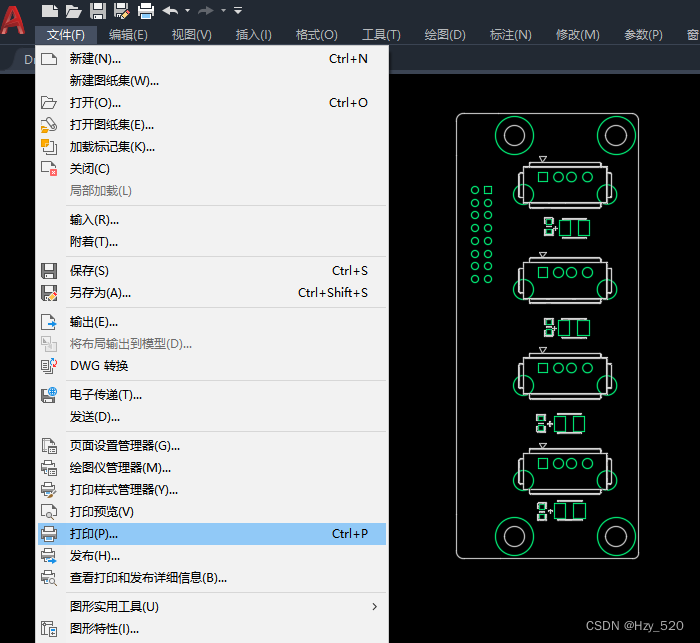

1.在文件下选择打印。

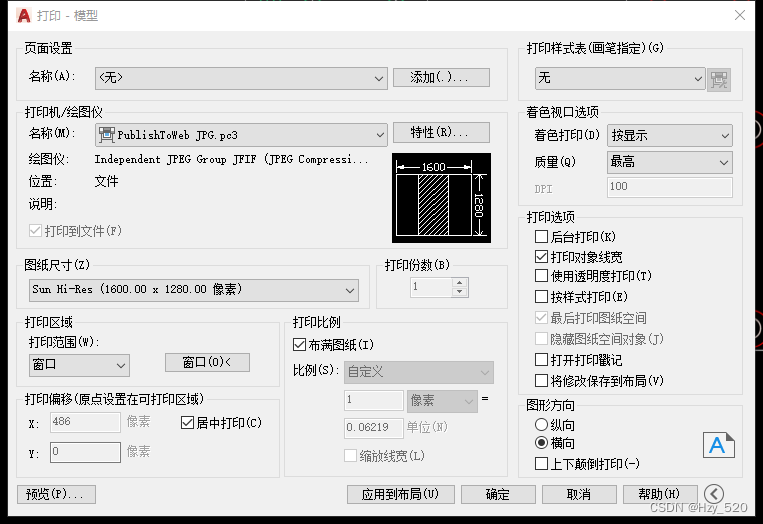

2.按照如下设置：

一、打印机名称选择JPG或者PNG

二、图纸尺寸选择最高像素

三、打印区域一般选择窗口，然后会让你去选择打印区域

四、打印比例打勾布满图纸

五、打印样式表选择无，如果选择monochrome，打印出来是黑白图片，更适合拿来做文档

六、着色质量选择最高

七、居中打印

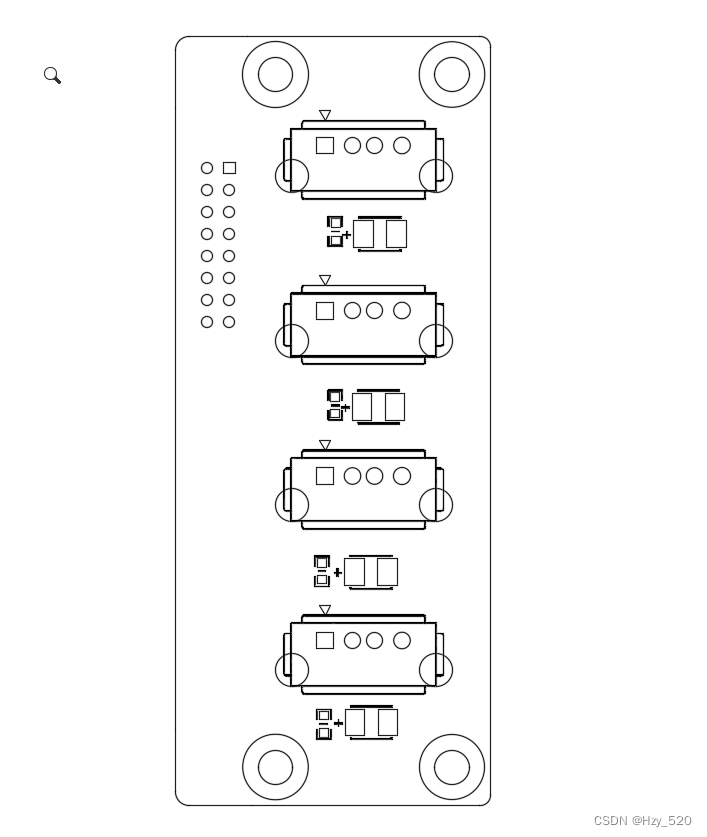

3.看下打印预览

打印样式表选：monochrome。

是否要彩色图片看个人需求。

4.按照如上设置后，点击确定，即可导出图片。

5.在打印机选项那里如果选择PDF，导出来的就是PDF。其他配置根据个人需求填写即可。

你的点赞或收藏是我创作的动力~~

autocad介绍

参考百度百科

AutoCAD（Autodesk Computer Aided Design）是Autodesk（欧特克）公司首次于1982年开发的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境，让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行。

AutoCAD软件是由美国欧特克有限公司（Autodesk）出品的一款自动计算机辅助设计软件，可以用于绘制二维制图和基本三维设计，通过它无需懂得编程，即可自动制图，因此它在全球广泛使用，可以用于土木建筑，装饰装潢，工业制图，工程制图，电子工业，服装加工等多方面领域。

基本特点

CAD2010

⑴具有完善的图形绘制功能。

⑵有强大的图形编辑功能。

⑶可以采用多种方式进行二次开发或用户定制。

⑷可以进行多种图形格式的转换，具有较强的数据交换能力。

⑸支持多种硬件设备。

⑹支持多种操作平台

⑺具有通用性、易用性，适用于各类用户，此外，从AutoCAD2000开始，该系统又增添了许多强大的功能，如AutoCAD设计中心（ADC）、多文档设计环境（MDE）、Internet驱动、新的对象捕捉功能、增强的标注功能以及局部打开和局部加载的功能。

AutoCAD是行业内第一款计算机辅助设计软件，是1982年11月发布的二维和三维技术绘图软件。起初，它只兼容Dos环境，1992年拓展至Windows平台。AutoCAD提供了大量工具和特性，在Autodesk的推动下，已成为全球设计和工程领域不可或缺的热门软件。AutoCAD坚持每年更新迭代，为了给用户带来更加丰富的功能与优化使用体验。自2004年起，Autodesk开启了年度新版本发布的惯例，持续推动软件的创新与进步。

AutoCAD为设计师提供了在二维与三维空间内自由创作的平台，无论是复杂的机械部件还是建筑模型，都可以在CAD中实现。用户不仅能制定精确的制造计划，还能通过添加色彩与纹理，使模型更加逼真。此外，CAD还支持动画处理，用户可以模拟机械运行或进行建筑内部的虚拟游览。
