最近进行了示波器的数据采集,MSO2014,openChoice软件+Tekvisa驱动就可以了,采集的波形可以直接用matlab处理。
后面又发现可以直接将示波器跟matlab进行连接。
http://blog.sina.com.cn/s/blog_4eff3a0e0100zb8h.html
1.启动matlab,输入tmtool,弹出新窗口。
2.左边,test&measurement窗口下,打开hardware树,选择示波器与电脑的连接方式。比如我选择的是visa下的usb连接。之前可能需要安装usb驱动程序,买示波器的时候会有盘。据说有些情况下也可以不装驱动,因为matlab有自带的!

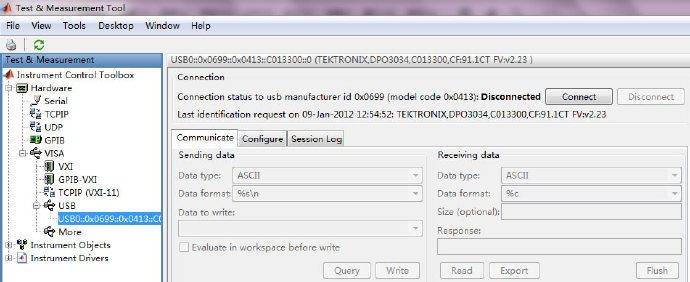

3.中间主窗口,scan,进行搜索,搜索到示波器后,就可以按下“connect”进行连接了,如图所示
4.仔细阅读示波器的说明pdf,了解示波器的命令。比如我的示波器,往示波器发送指令curve?,就会返回示波器测量数据,还可以发送一些指令来调正横纵轴的单位,发送命令就是write,请求回复就是query。
5.在tmtool窗口的communicate标签中,发送命令,读取回复,在session log标签下将看到对应的m代码。
6.复制session l
