随着传感器和物联网技术的发展，气体变送器被逐步应用到越来越多的行业中，起到浓度监测、异常报警的功能。气体变送器常用LEL%、VOL%、TLV、ppm和mg/m3等单位表示，这些单位分别代表了什么意思，它们之间是如何换算的呢？

ppm和mg/m3之间的换算关系，前面已经讲过了，这次主要说一说LEL%、VOL%和TLV（ppm）分别代表的内容及换算关系。

（1）LEL是指气体的爆炸下限，采用百分比为计算单位。

我们将当可燃气体、可燃液体的蒸气（或可燃粉尘）与空气混合并达到一定浓度时，遇到明火就会发生爆炸，这个能够发生爆炸的浓度范围，叫做爆炸极限。在可燃气体检测领域，常用来表示危险级别。

每种气体的爆炸极限都不相同，如甲烷的爆炸极限为下限5%LEL，上限16%LEL，仁科甲烷变送器的测量量程为0~100%LEL；一氧化碳的爆炸极限为下限12.5%LEL，上限74%LEL；氢气的爆炸极限为下限4.0%，上限74.2%。各种气体小于爆炸底限或高于爆炸上限，遇到空气和明火都不会发生燃烧和爆炸。

（2）VOL%指的是某种气体在空气中所占的体积百分比浓度，也是用百分比表示。

山东仁科氧气变送器的测量单位用VOL%表示，如当氧气在空气中所占的体积为10%时用10%VOL表示；它的默认测量量程为0~25%Vol，意思就是氧气变送器在检测氧气的时候，可以检测到它在空气中的所占范围在0~25%之间。

（3）LEL（爆炸下限）与VOL%（气体百分比浓度）之间的换算关系

要将某种可燃气体的VOL%和LEL之间进行换算，需提前知道该气体的爆炸下限值是多少。如甲烷的LEL是4%VOL，甲烷的爆炸下限为5.0VOL%，即100%LEL=5.0VOL%，那么20%LEL=5.0VOL%×20%=1.0VOL%。

VOL%（气体百分比浓度）=LEL（爆炸下限）×爆炸下限的百分比浓度

当空气中可燃气体浓度达到其爆炸下限值时，我们称这个场所的可燃气环境爆炸危险度为百分之百。

（4）TLV是指气体在空气中的浓度限值，简称容许浓度。

TLV是个单位。通常指在指定条件下，有毒气体不发生有害作用在空气中的浓度限值。即表示一天工作人员在含有害气体气体等工作环境下，连续工作八小时对健康没有根本影响的浓度极限，常用ppm（百万分数）和mg/m3两种单位表示。

（5）ppm、VOL%和LEL之间的换算关系

VOL%的含义采用百分比，而ppm的含义采用百万分比，可说10000ppm=1Vol%，因此它们之间的换算关系为：

1ppm=0.00001x100VOL%，1VOL%=10000ppm

但PPM与LEL之间无法直接换算，需先将LEL换算成VOL，在由VOL与PPM进行换算。

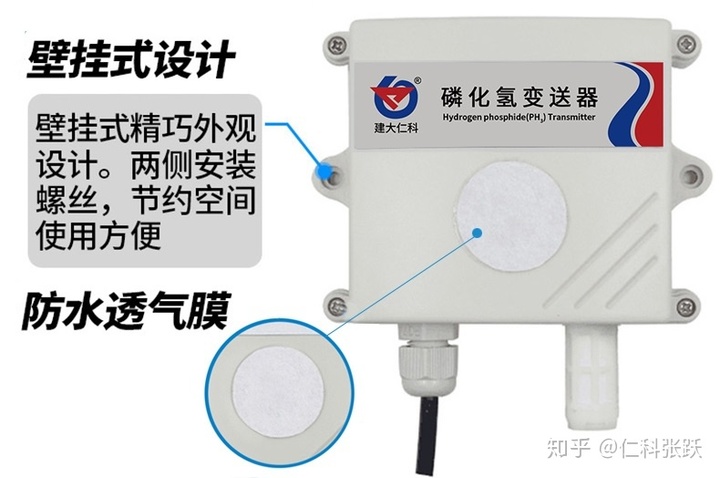

常用情况下，氧气变送器的容积浓度用VOL表示，甲烷等可燃气体变送器的容积浓度用LEL表示，其余的如二氧化硫、磷化氢、甲醛等有毒气体变送器使用ppm表示容积浓度值，另外一些气体在空气中的容积浓度还会使用ppb、ppt等单位表示。
