偶极子天线

偶极子天线：与短偶极子天线相似，但在L的尺寸上没有小的限制。

类似，长度为L的且在Z轴上，在Z=0处馈入的偶极子天线有电流分布如下：

当L<λ/2时，电流幅度无法达到最大值I0。

偶极子天线的输入阻抗：

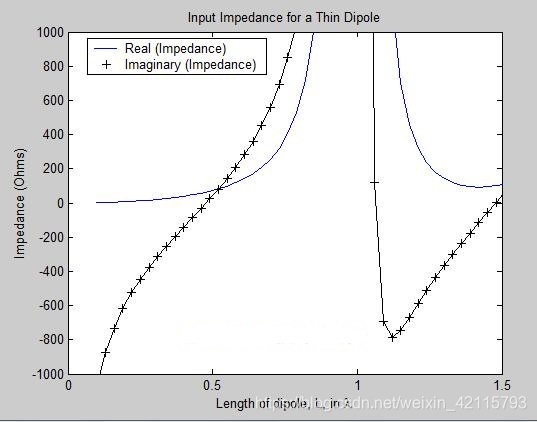

下图为输入阻抗随L变化的关系曲线：

有以下结论：

（1）当L很小时（短偶极子天线），实部电阻趋近于0，虚部电抗的绝对值非常大，偶极子天线呈容性。

（2）随着L增大，实部和虚部值都会增大。

（3）在L为0.5λ附近，虚部电抗接近于0，此时天线处于谐振状态。

  (4)   当L接近1λ时，阻抗趋于无穷大，此时电流趋于0，因此在L=nλ处，阻抗都趋近于无穷。

偶极子天线的辐射方向图：

长度为L的偶极子天线有远场如下：
