锐捷设备AC旁挂核心交换机②

【如果您感觉这系列文章有用，还请帮我点个赞，收个藏，让更多的人看到这篇文章】

相关链接：无线用户地址池网关在核心，AP管理段地址池网关在AC
相关链接：锐捷设备AC虚拟化（VAC）
相关链接：锐捷设备AC热备案例

一般高职比赛中，对无线这块的考法，就是考AC上的VAC或者热备，考AP就是胖ap和瘦ap、无线上面的优化，这篇文章讲的是瘦ap上的AC旁挂核心交换机，AP管理段地址池网关和无线用户地址池网关都在核心的小实验。

场景介绍：

AC旁挂核心交换机，AP管理段地址池网关和无线用户地址池网关都在核心

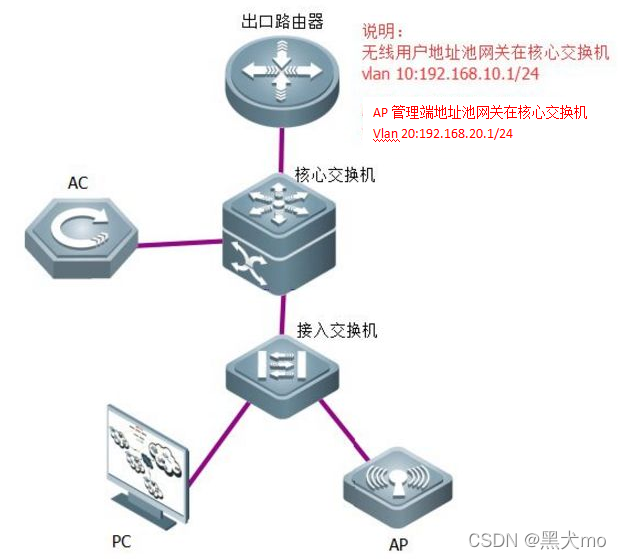

组网拓扑：

AC配置

1、AP上线配置

Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#int loopback 0
Ruijie(config-if-Loopback 0)#ip address 1.1.1.1 255.255.255.0 ----->配置该ip地址用于与AP建立capwap隧道
Ruijie(config-if-Loopback 0)#exit

AP网关配置

Ruijie(config)#vlan  20
Ruijie(config)#interface vlan 20
Ruijie(config-int-vlan)#ip add 192.168.20.1 255.255.255.0  ----->该地址做为ap的网关地址
Ruijie(config-int-vlan)#exit

AC和核心互连端口trunk配置

Ruijie(config)#int gigabitEthernet 0/1------->进入到g0/1口（与核心互联端口）
Ruijie(config-if-GigabitEthernet 0/8)#switchport mode trunk ------->将该接口配置成trunk端口
Ruijie(config-if-GigabitEthernet 0/8)#exit

2、SSID（无线信号）配置

（1）创建ssid，配置转发模式

集中转发

Ruijie(config)#wlan-config 1  Ruijie    ------->配置wlan-config ，id是1，SSID（无线信号）是Ruijie
Ruijie(config-wlan)#enable-broad-ssid        ------->允许广播SSID
Ruijie(config-wlan)#exit

本地转发：

Ruijie(config)#wlan-config 1  Ruijie    ------->配置wlan-config ，id是1，SSID（无线信号）是Ruijie
Ruijie(config-wlan)#enable-broad-ssid        ------->允许广播SSID
Ruijie(config-wlan)#tunnel local------->配置该SSID为本地转发
Ruijie(config-wlan)#exit

（2）ap-group配置，关联wlan-config和用户vlan

Ruijie(config)#vlan  10----->创建无线用户vlan 10
Ruijie(config-vlan)#exit
Ruijie(config)#ap-group default------->default组默认关联到所有AP上
Ruijie(config-ap-group)#interface-mapping 1 10
---->把wlan-config 1和vlan 10进行关联，第一个“1”是wlan-config，第二个“10”是vlan
Ruijie(config-ap-group)#exit

（3）SSID密码配置

Ruijie(config)#wlansec 1
Ruijie(config-wlansec)#security rsn enable   ---->开启无线加密功能
Ruijie(config-wlansec)#security rsn ciphers aes enable     ---->无线启用AES加密
Ruijie(config-wlansec)#security rsn akm psk enable   ---->无线启用共享密钥认证方式
Ruijie(config-wlansec)#security rsn akm psk set-key ascii 1234567890     ---->无线密码1234567890，密码位数不能小于8位
Ruijie(config-wlansec)#end

注：无线本地转发模式下，存在两种情况下需要更改ap-vlan

（1）无线用户vlan和ap 管理vlan属于相同的vlan（除vlan 1）

（2）无线用户vlan为vlan 1，ap管理vlan不属于vlan 1

更改命令如下（以上情况不需更改，用户vlan和ap管理vlan属于不同的vlan）

Ruijie>enable       ------>进入特权模式
Ruijie#configure terminal     ------>进入全局配置模式
Ruijie(config)#ap-config all------->进入到所有的AP模式下
Ruijie(config-ap)#ap-vlan 20 ------->20为ap的管理vlan
Ruijie(config-ap)#end

核心交换机的配置

1、创核心交换机上建无线用户vlan 10和DHCP ,网关为：192.168.10.1/24 ，确保电脑接入核心交换机后能够获取vlan10地址访问外网

2、核心上创建AP的管理vlan 20 配置IP地址和DHCP，作与AC互联。并且核心与AC的互联口配置为trunk口，放通VLAN 10和VLAN 20

3、集中转发，核心交换机与接入交换机的互联口配置为trunk口，可以仅放通AP的管理vlan 20，

     本地转发，核心交换机与接入交换机的互联口配置为trunk口，放通AP的管理vlan 20和无线用户vlan 10

vlan 10
int vlan 10
ip add 192.168.10.254 24
Vlan 20
Int vlan 20
Ip add 192.168.20.2/24

service dhcp
ip dhcp pool ap_ruijie
option 138 ip 1.1.1.1   ------->配置option字段，指定AC的地址，即AC的loopback 0地址
Ruijie(config-dhcp)#network 192.168.20.0 255.255.255.0   ------->分配给ap的地址
Ruijie(config-dhcp)#default-route 192.168.20.1   ------->分配给ap的网关地址
Ruijie(config-dhcp)#exit

ip dhcp pool yonghu
network 192.168.10.0 255.255.255.0
default-route 192.168.10.254
Int rang gi0/1-2------->进入到g0/1-2口（与ac、接入设备互联端口）
Sw mo t

接入交换机的配置

根据无线转发模式确定接入交换机配置

集中转发：

1、接入交换机上创建vlan 20

2、接入交换机与核心交换机的互联口配置为trunk口，放通vlan 20

3、接入交换机与AP的互联口配置为access口关联vlan 20

en
conf t
vlan 10
vlan 20
int gi0/1------->进入到g0/1口（与核心设备互联端口）
sw mo tr
int gi0/2------->进入到g0/2口（与ap设备互联端口）
sw mo acc
sw acc vlan 20

本地转发：

1、接入交换机上创建vlan 10和vlan 20

2、接入交换机与核心交换机的互联口配置为trunk口,并且放通vlan10和vlan20

3、接入交换机与AP的互联口配置为trunk口,放通vlan10和vlan20，并且更改native vlan 为vlan 20

en
conf t
vlan 10
vlan 20
int ran gi0/1-2------->进入到g0/1-2口（与核心、ap设备互联端口）
sw mo tr
int gi0/2------->进入到g0/2口（与ap设备互联端口）
switchport trunk native vlan 20

AP配置

AP上无需任何配置，需要保证AP为痩模式（设备刚拆封时默认为瘦模式），并且接入交换机后能够正常供电即可

配置验证：

1、查看AP在AC上正常上线

2、终端可正常搜到无线信号，并且接入

 3、终端获取正确地址
