温室设计要求

温室规格：长：65m，跨：9m。

墙体尺寸：脊高：3.5m；后墙高2.5m,

耳房面积为：3m*4m(不超标)。

风载：0.5 kN/m2

雪载：0.3 kN/m2

最大排雨量：120 mm/h

日光温室基本构成

建设地点：内蒙古呼和浩特

基础：水泥基础

墙体：24砖墙外加5公分保温

骨架：70几个字钢

覆盖材料：14丝PO防滴露薄膜

降温设备：风机和湿帘

保温被：防水保温被

电机：卷被机和卷膜器

配件：卡簧卡槽、压膜线、防虫网等

太阳能离网发电部分

系统构成部分：组件(太阳能板)、蓄电池、交流逆变器、充电控制器、线路等

日光温室设计干化部分

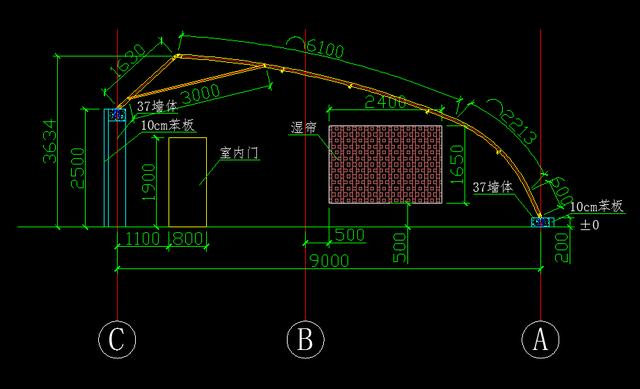

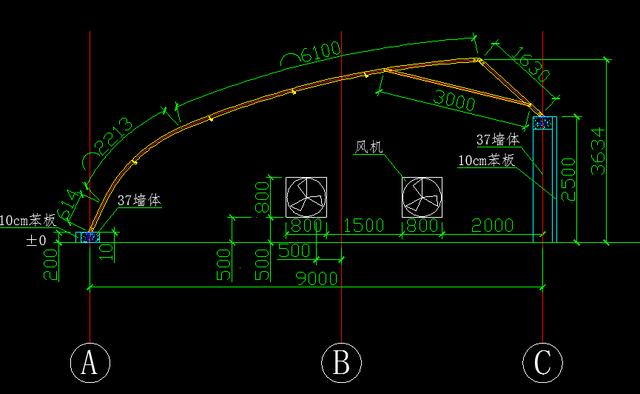

日光温室图纸设计

日光温室东立面 风机

日光温室西立面 湿帘

日光温室大棚施工过程部分

日光温室水泥基础施工

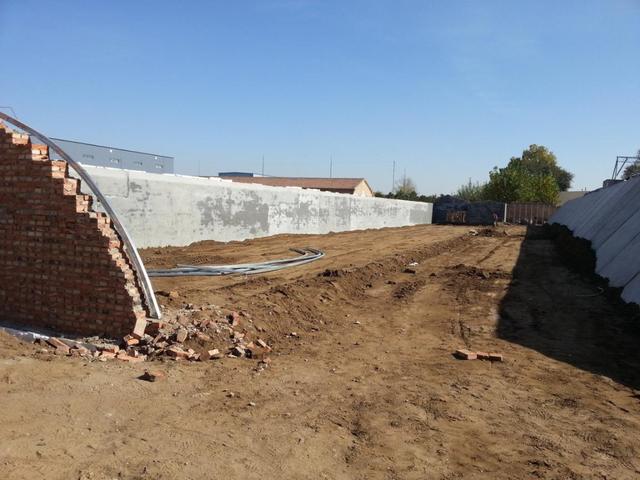

日光温室墙体施工，砖墙基本施工完成。

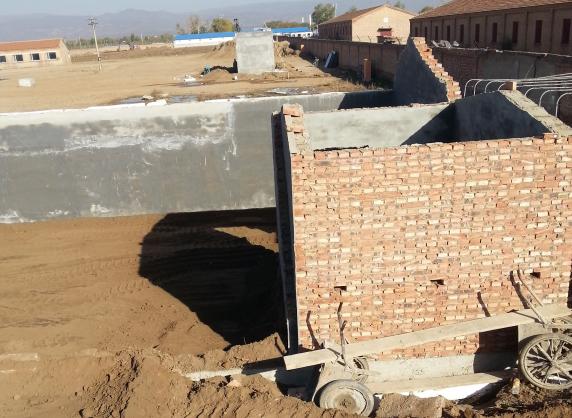

日光温室耳房设计，3*4米绝对符合温室配套标准，不会成为大棚房的拆迁。

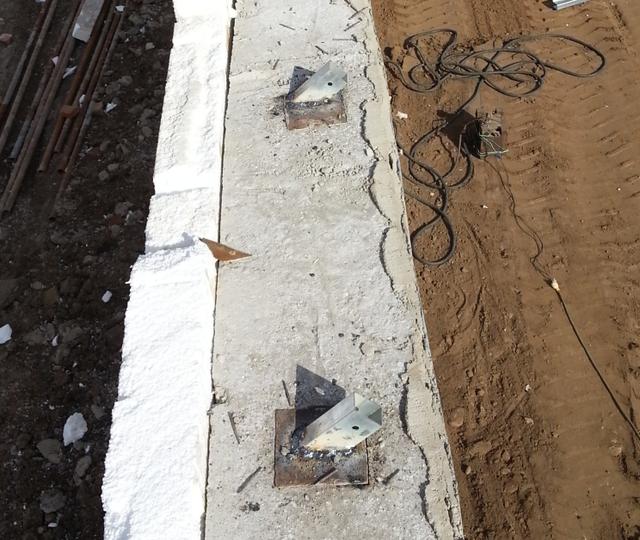

日光温室大棚基础预埋件位置，骨架间隔1米。

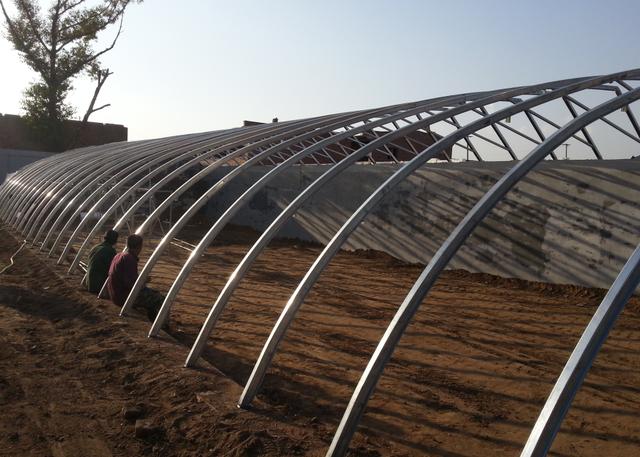

日光温室机子钢骨架安装完毕。

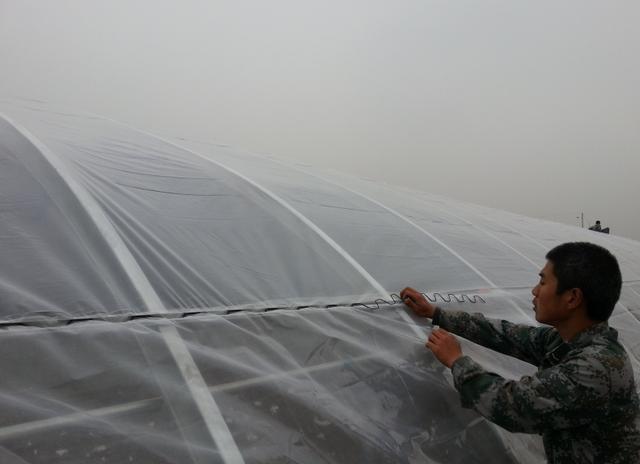

日光温室 薄膜安装，这个就是用到的卡槽卡簧，是用来固定薄膜的。

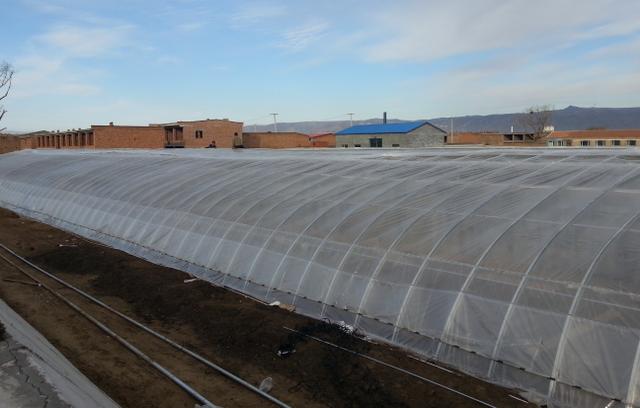

日光温室薄膜安装完毕。

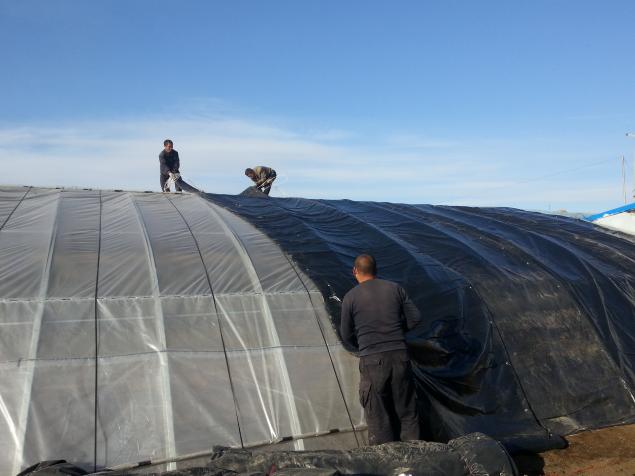

日光温室保温安装

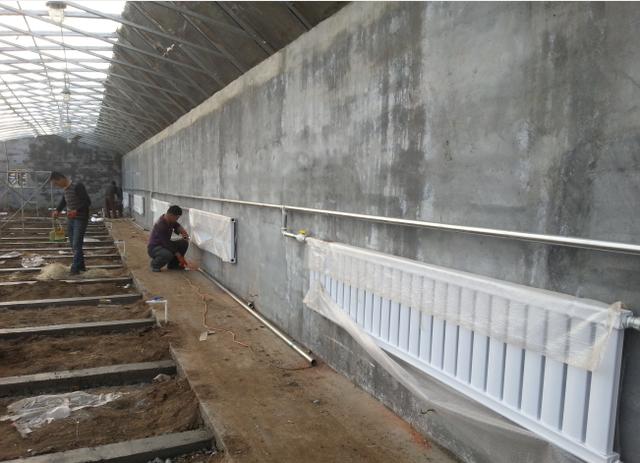

日光温室大棚内采暖设备安装，最常见的暖气片，里面走热水。冬季棚内温度在20度左右。

太阳能离网发电部分

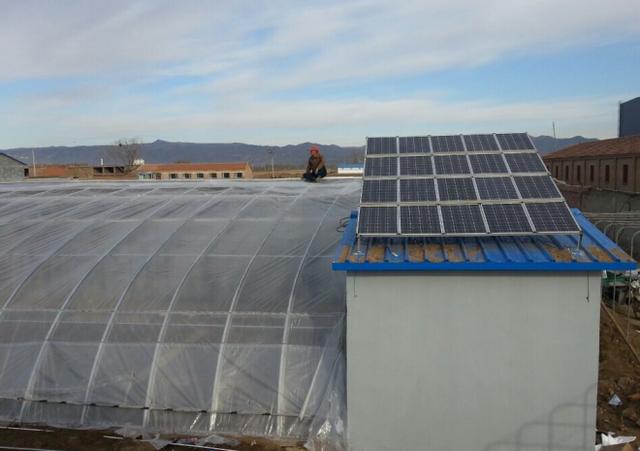

此设计太阳能离网发电，2000瓦太阳能组件、蓄电池、充电控制器、交流逆变器等可以满足温室大棚内日常照明使用。 并不具备并网的条件。电力不是很稳定，才有此设计。

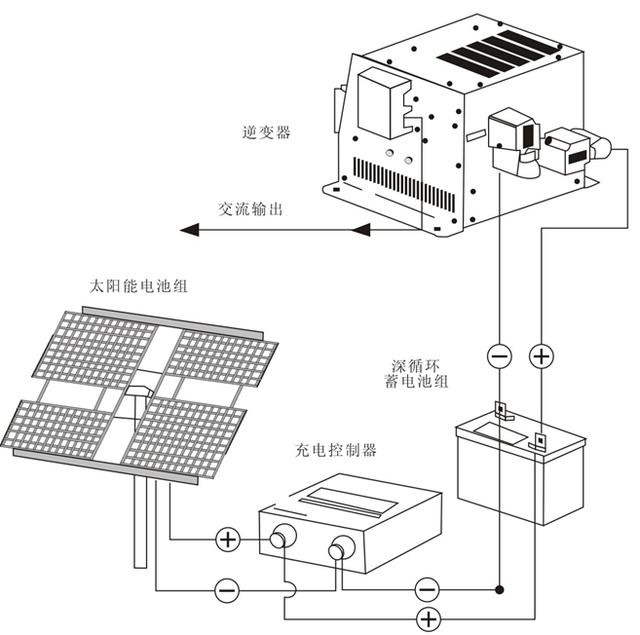

下图，太阳能光伏发电系统运行原理。也是这套系统的原理图。
