声明：个人观点，不保证完全正确。

另如果有其他型号的接线图欢迎补充或指正，如留言不便可联系邮箱，此贴持续更新！

ning.pg@qq.com

=====================================================================================

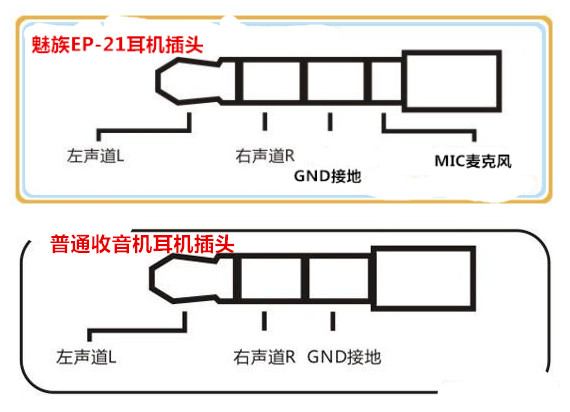

耳机插头分两种

3节耳机，就是耳机插头上分了3段，一般都是只能连接两个扬声器，也就是常见的耳机

4节耳机，这个就是在3节的基础上增加了一个段用来做线控话筒的功能，所以有线控话筒的都是4节的

另外尺寸分为2.5mm和3.5mm，常见的都是3.5mm的，这个没有什么特殊的，就是大小不同。

耳机线

3节耳机线有三根线组成，左声道信号线，右声道信号线和共用地线组成。

4节耳机线中还有话筒按键需要用到的线，另外有的耳机会把左右声道的地线分开，但在插头处是接在一起的。

耳机的左右声道线为金属漆包线，内芯是导体，外面是绝缘漆。

共用地线是金属导线，一般会包绕在左右声道线外面，屏蔽电磁干挠。

耳机线最外层一般使用保护包装塑料线。

在较细的耳机线中，还会用纤维与内线绕绞，做承拉线，防止金属线被拉断

耳机线控

一般有话筒，按键，音量加减。功能的实现占用一根线。电路图参考下面具体型号的。

耳机单元

即两个喇叭，每个喇叭有两个接头，一个接左声道或者右声道，另一个接公共地线。

=============================================================

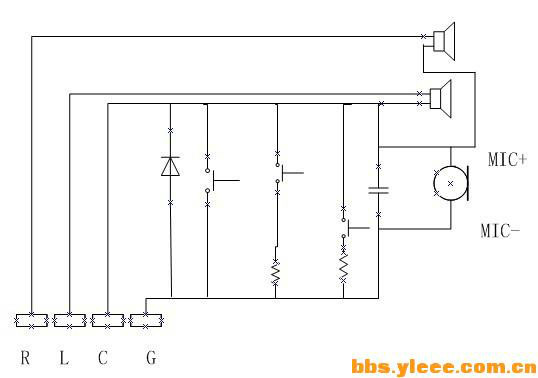

魅族EP21HD线控耳机接线图电路原理图

=============================================================

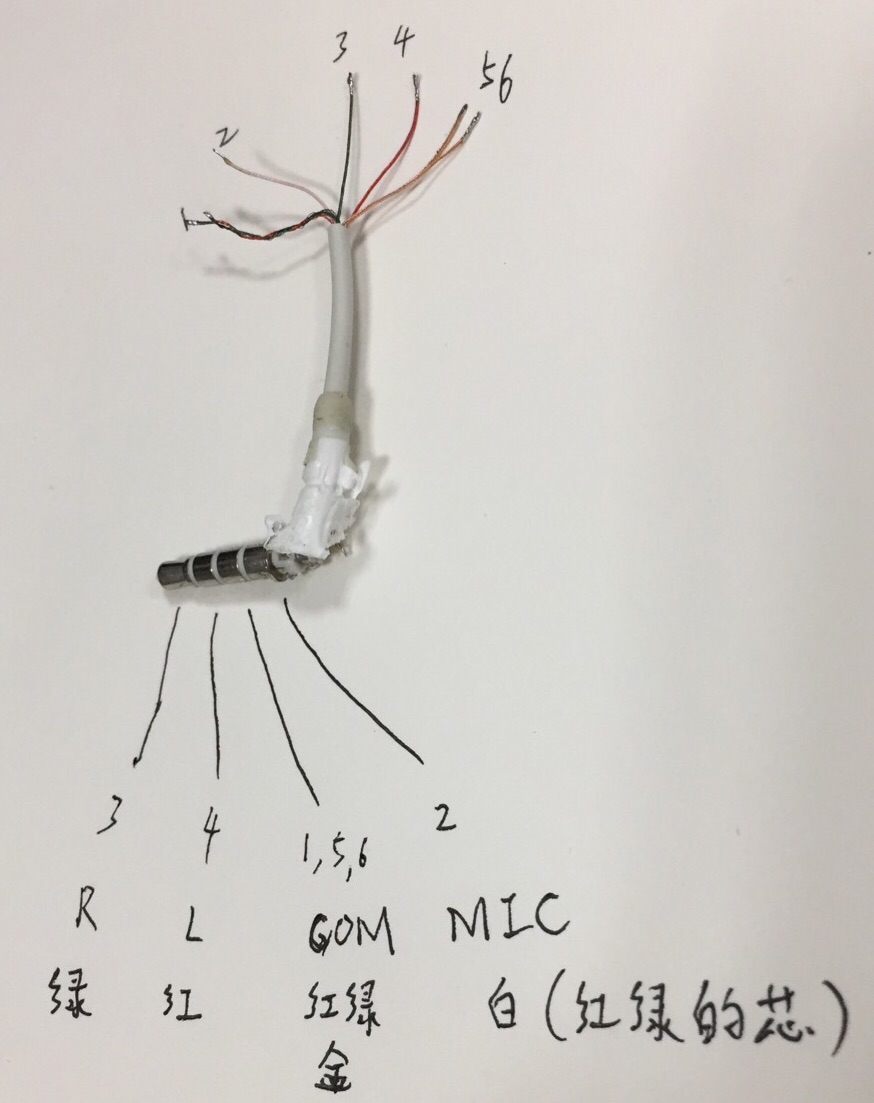

实际的接线

===================================================================

tips

===================================================================

1、割开耳机线时可以用剪刀钳尖一点点剪开线皮，然后拽出线皮

2、焊接前需要先上锡，耳机头和线头都要

3、线头上锡可以用烙铁挂锡球烫几秒钟，因为线有绝缘层需要先待绝缘层被烧掉

4、善用万用表的短路测试档，如果不知道这头对应那头哪
