现在市面很多手机都用上了主流的USB-C接口，并且取消了3.5mm耳机音频接口，直接将音频输出功能整合到了USB-C接口上。这样一来，USB-C接口便同时承载了充电、数据、音频等多种功能。虽然简化了设计，但却不能满足一边充电一边听歌的需求。所以市面上的很多UBS-C音频转换器应运而生，比如在这篇文章中我爱音频网将为大家介绍的ROCK双USB-C口耳机转换器。

ROCK这款产品可以将单USB-C接口的手机拓展成为USB-C接口，并且让手机充电、听歌两不误。接下来我爱音频网就为大家分享这款产品的拆解。

一、ROCK双USB-C口耳机拓展坞外观

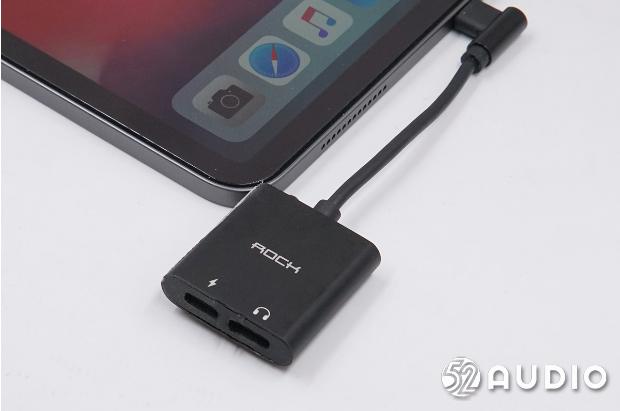

ROCK这款USB-C耳机转转换器采用纯黑色的机身，扁平的外观，主体部分采用纯金属材质的外壳，表面为磨砂和阳极氧化处理。正面印有ROCK的logo以及闪电和耳机的标识。此外还自带一根USB-C弯头短线，用于连接USB-C接口的手机。

产品背面没有丝印信息，很简洁，并在USB-C短线与外壳连接处采用了抗弯折处理。

输出端设有两个USB-C接口，分别是充电接口和耳机接口，均为黑色胶芯，端面不露铜。

金属外壳采用一体拉伸成型，侧面为弧面过渡，整体性好。

USB-C线材上的接口，内部针脚为满Pin设计。

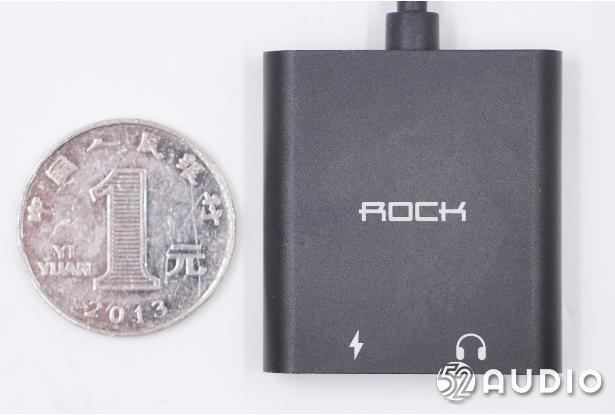

外形尺寸比一元硬币稍大。

可搭配USB-C接口的iPad以及华为、小米、三星等手机使用，听歌、充电互不干扰。

二、ROCK双USB-C口耳机拓展坞拆解

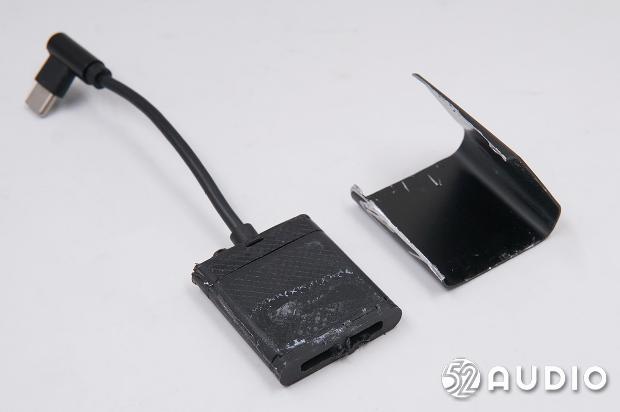

切开拓展坞的外壳，将其与内部注塑件分离。

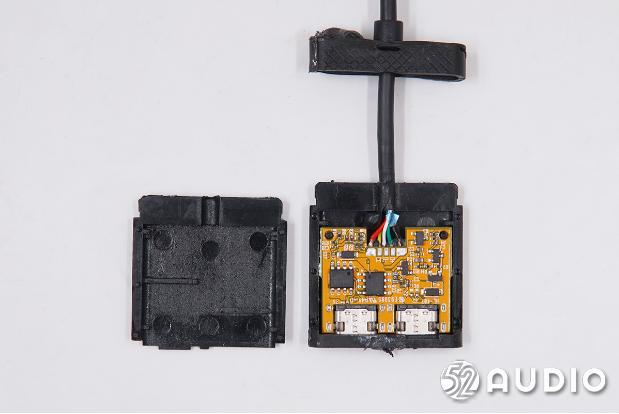

继续将内部注塑件拆开，我们发现这里并非直接在PCBA上注塑，而是预先制作好的壳套，直接与PCBA进行组装。

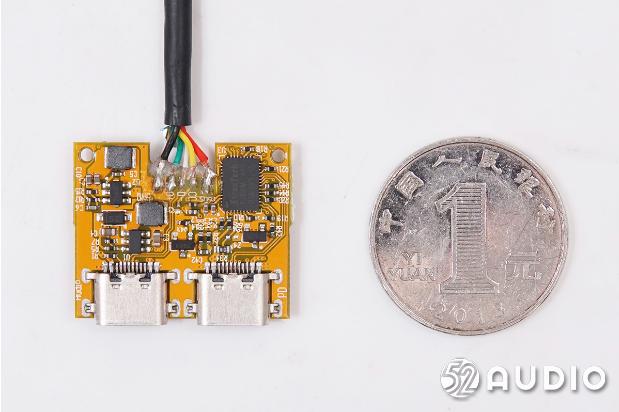

采用了一块黄色的PCB板，大小与一元硬币的尺寸相当。

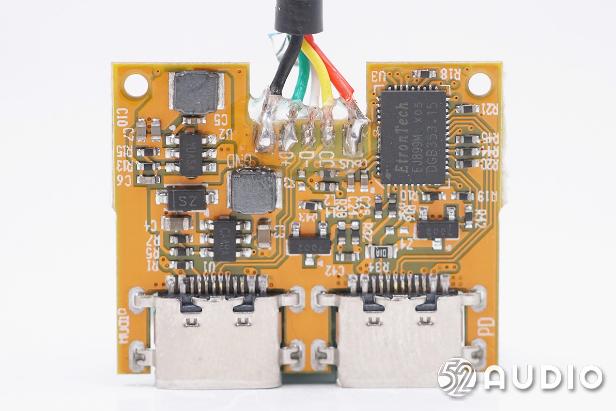

PCB板正面两个USB-C接口采用沉板焊接，以降低产品的整体厚度。输入端线缆有5根线芯与PCB板焊接，并采用打胶处理；左侧是充电电路部分，两颗六角芯片和两颗贴片电感。右上角最大的一颗芯片是来自钰群科技。

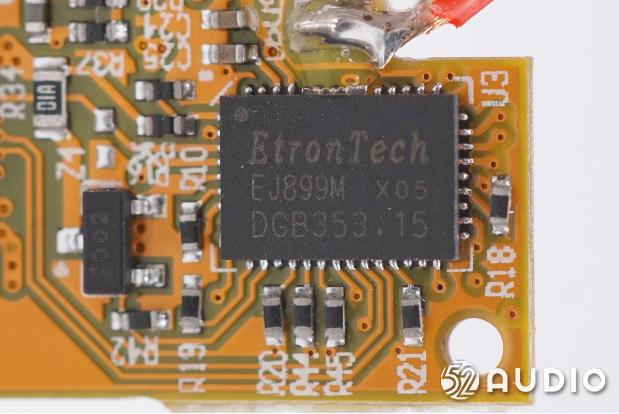

钰群的EJ899M控制芯片，支持USB PD快充以及USB-C 数字耳机。

EJ899符合USB-IF协会最新的USB PD 3.0规范，最高传输功率可达到100W；最高速数据传输率为USB 3.1 10Gbps；高速传输Ultra High Definition 音视频，并且支持4K高画质显示；可满足满足多元应用需求，有助于加速USB Type-C界面普及应用。

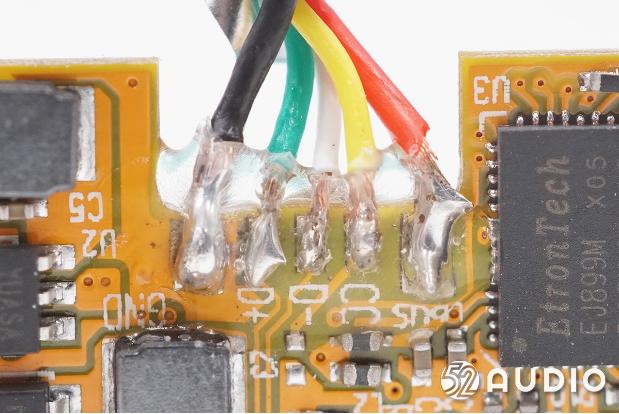

USB-C短线焊点特写。

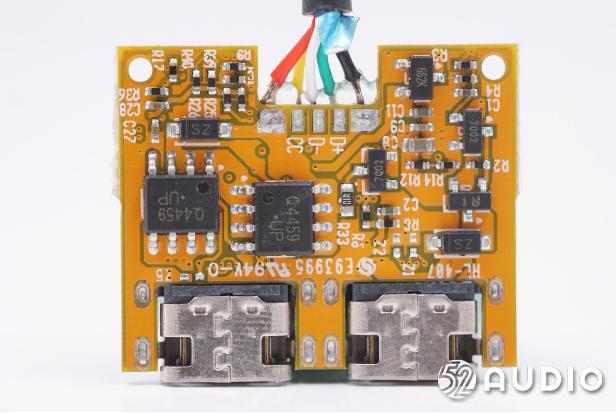

PCB板背面分布着两颗MOS管以及一些二极管、三极管等贴片元器件。

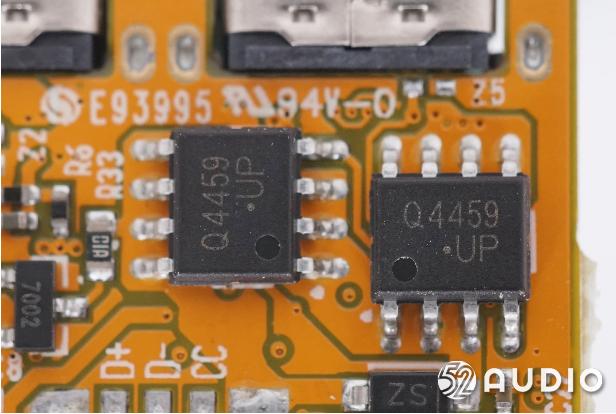

两颗MOS管特写。

丝印CAAHA。

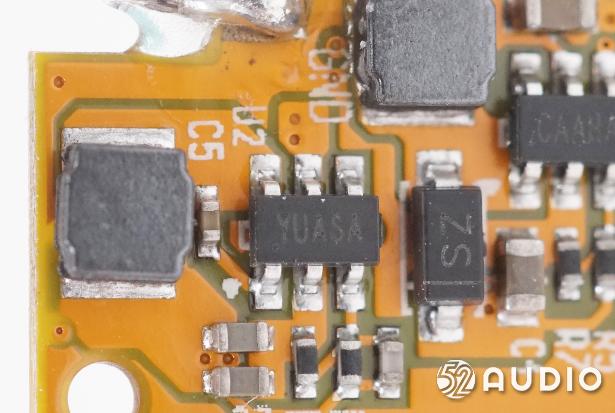

丝印YUASA。

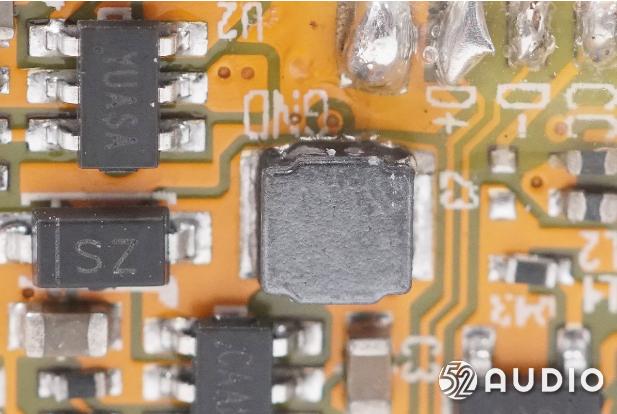

贴片电感。

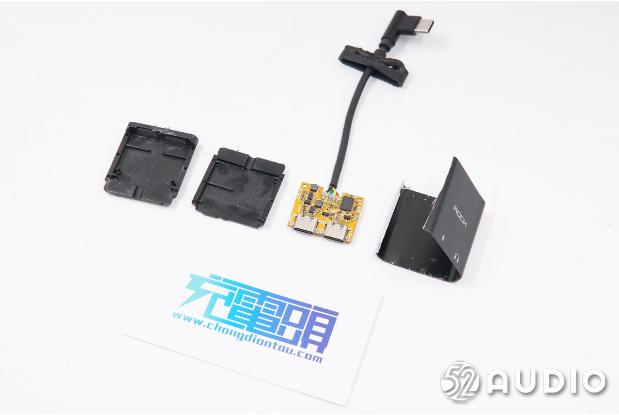

全部拆解完毕。

我爱音频网拆解总结

ROCK这款双USB-C口耳机转换器由深圳腾腾高科技提供电路设计，产品恰到好处的解决了很多用户的痛点，尤其是对于部分经常做直播以及经常玩手游的用户，这款产品能够确保使用过程中手机的电量，提升使用体验。我爱音频网通过拆解发现，这款产品采用钰群EJ899M控制芯片同时实现USB PD快充和USB-C数字耳机功能的控制，集成度非常高。
