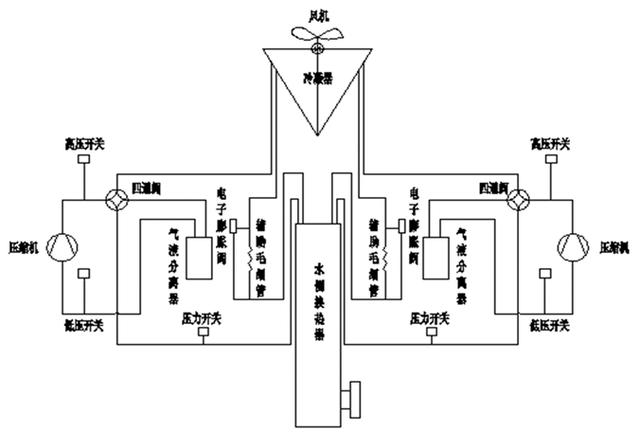

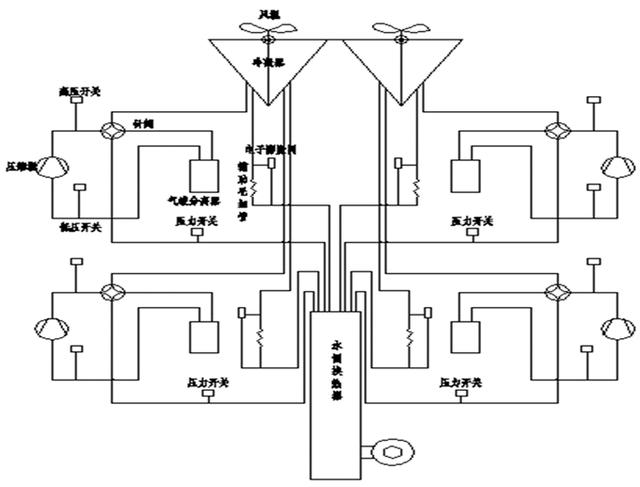

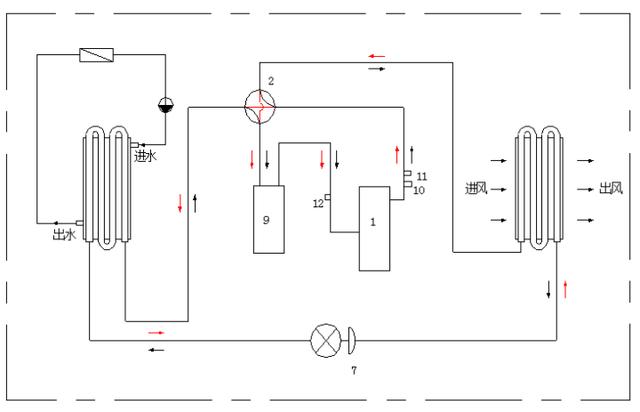

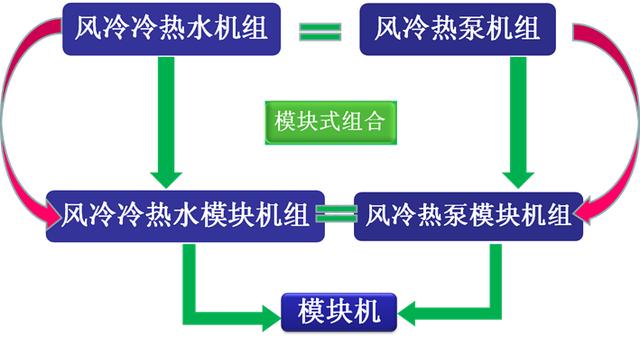

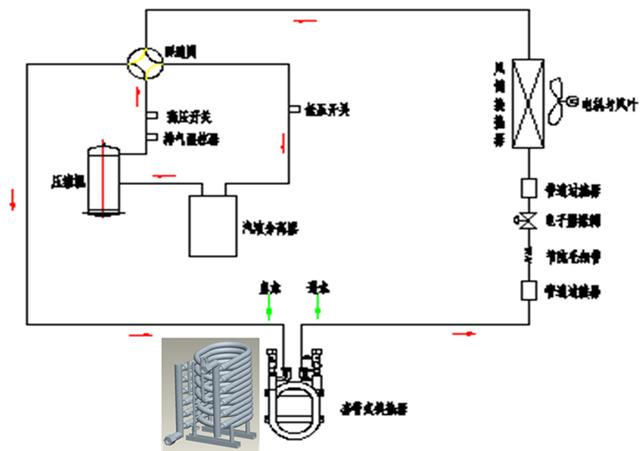

风冷模块机组原理示意图：

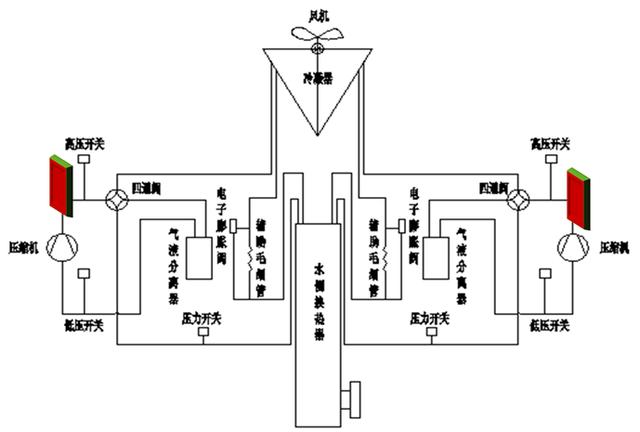

系统原理：

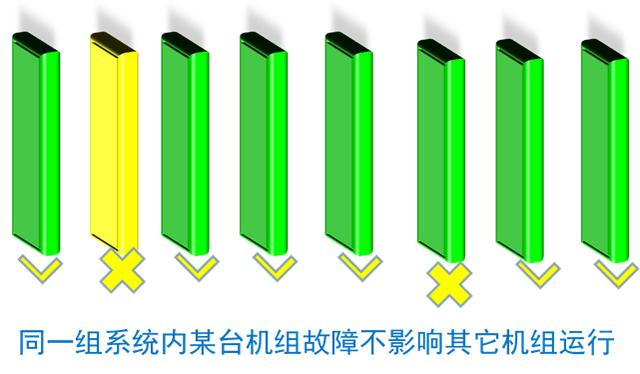

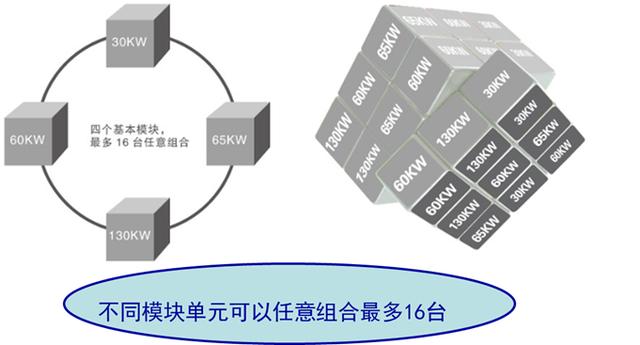

模块机的自由组合：

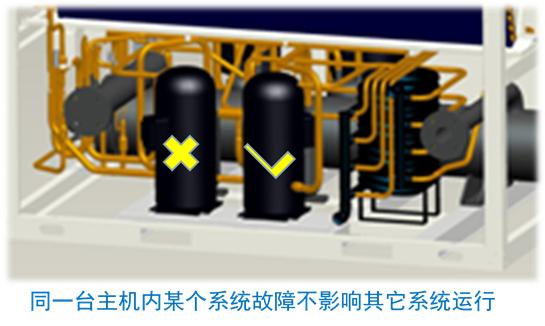

模块机的后备运转功能：

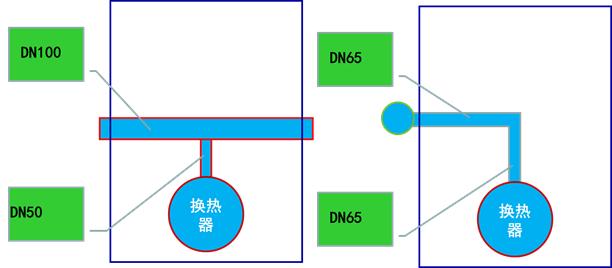

模块机的接口尺寸：

工程设计与安装：

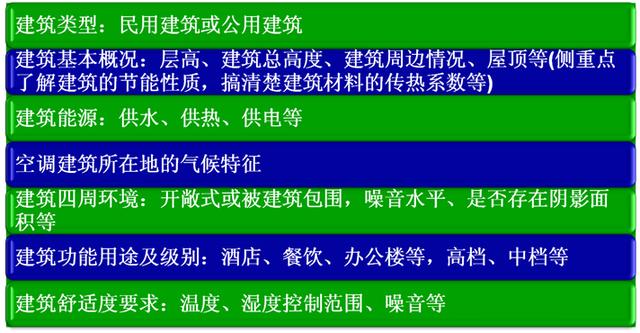

1、方案设计准备：

2、负荷计算：

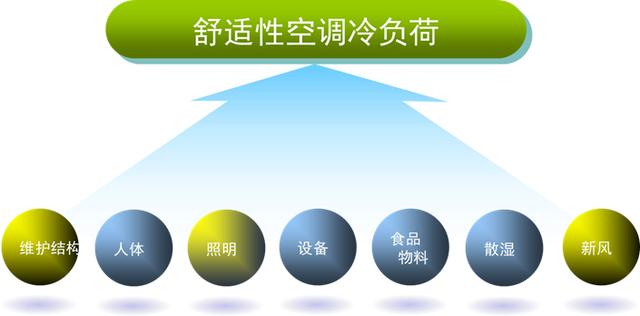

面积指标法负荷计算注意事项：

建筑物吊顶后室内层高超过4米；

房间外墙西晒较严重或处于周围建筑阴影区域内；

房间位于建筑物顶层且无较良好的隔热措施、围护结构为玻璃幕墙；

建筑空间是否存在内外区的分区；

新风是否带来的额外冷负荷。

当出现上述情况或者其它一些恶劣条件时，估算单位负荷指标增加10%～15%。

3、室内设备选型

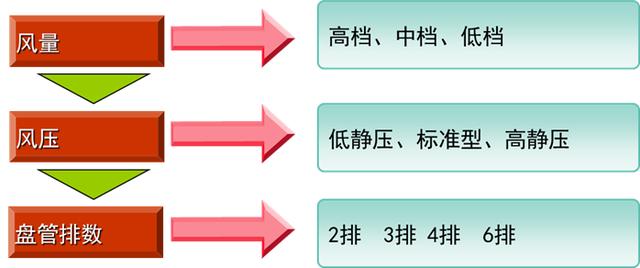

盘管排数决定了冷量的大小，当采用冷量来选择末端时，由于估算负荷基本上是最大冷负荷，故可根据高风档对应冷量来进行选型。当风机盘管采用杂牌时，型号需加大一号或按中风挡对应冷量来选型。

4、室外设备选型

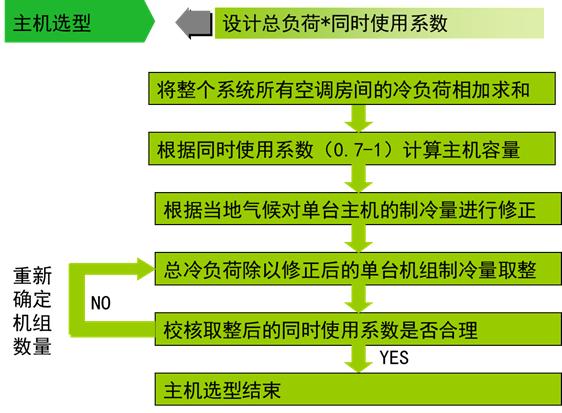

主机选型时的注意事项：

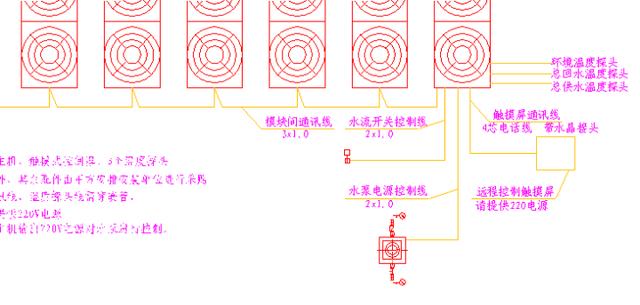

一个控制系统最多控制16台主机；

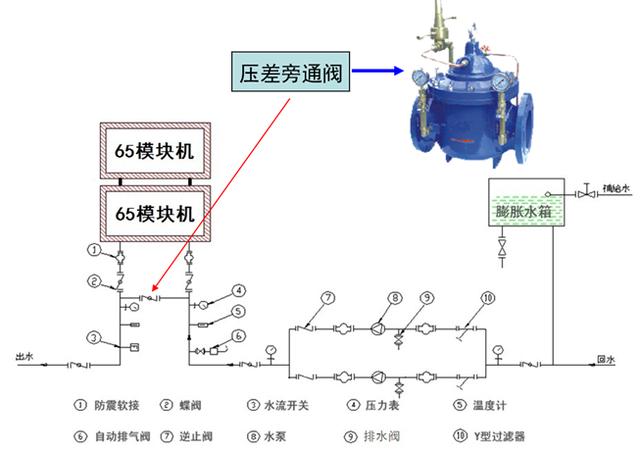

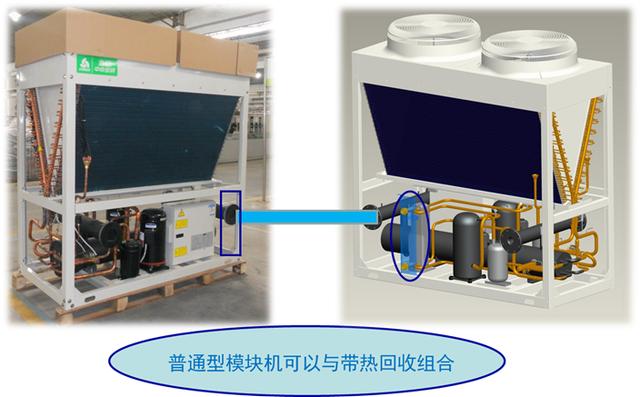

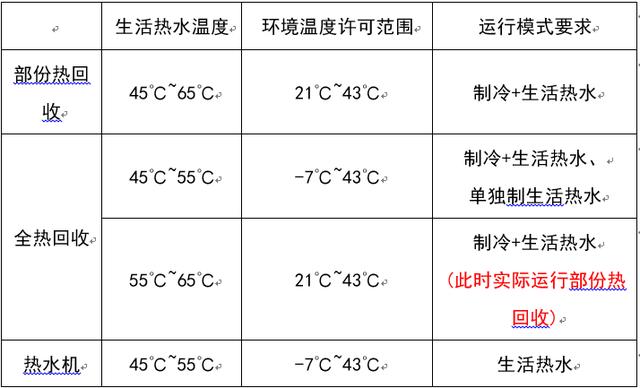

普通模块机与热回收型模块机组合时，热回收型应放置在最前面；

65模块并排布置时，最多布置六台；

模块机严禁作为热水机使用；

水流量估算公式：

式中Q选设计冷负荷，不宜选末端冷量之和，严禁选主机制冷量，4.5～5指机组进出水温度差，标准情况下温差为5；1.163为大卡与瓦之间的换算系数；简化后：冷冻水流量L (m3/h)＝0.172Q(该公式适用于管径计算的流量)；冷冻水泵水流量，可按冷冻水流量预留15％的余量，则冷冻水泵流量L(m3/h)＝0.172Q*1.15＝0.198Q。

水流量估算公式(顺便重点强调一下)

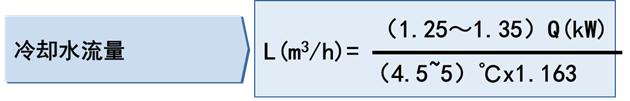

同理：将以上公式温差取5度，由于能效比不小于4，系数可取1.25，简化后，冷却水流量为机组冷冻水流量的约1.25倍，即L(m3/h)=1.25*0.172Q＝0.215Q；

冷却水泵水流量，可按冷冻水流量预留15％的余量，则冷却水泵流量L(m3/h)＝0.215Q*1.15＝0.247Q。特别提示：冷却水流量中的Q只能取螺杆机主机制冷量。

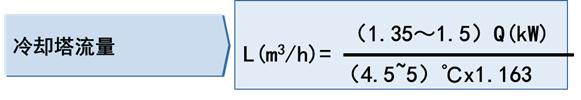

同理：将以上公式温差取5度，由于冷却塔随着适用时间的增加，换热效率降低，且冷却塔使用环境与设计标况有差别，故冷却塔水流量的系数建议取最大1.5，冷却塔的水流量为机组冷冻水流量的1.5倍，经简化后L(m3/h)=1.5*0.172Q＝0.258Q。

特别提示：冷却水流量中的Q只能取螺杆机主机制冷量。

多台水泵并联时，水流量会产生衰减。

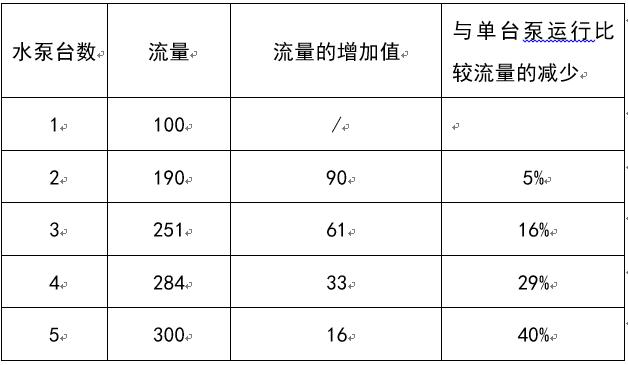

由上表可见：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。建议：1.选用多台水泵时，要考虑流量的衰减，留有余量。2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

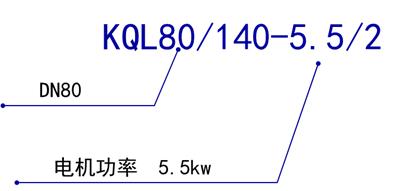

水泵扬程计算：

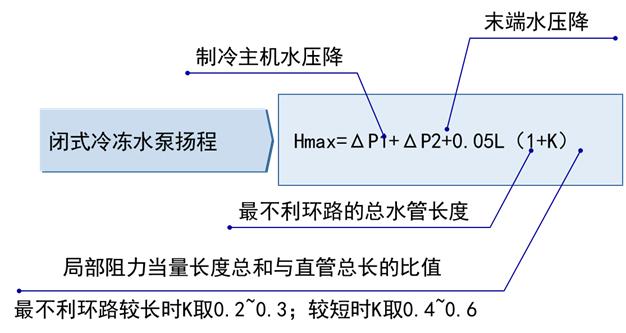

一般空调冷冻水泵的扬程基本在27m～32m之间。当系统比较简单时，可用24m扬程的，当系统比较复杂，最不利环路管路较长时，可用37m扬程的。

水泵扬程计算：

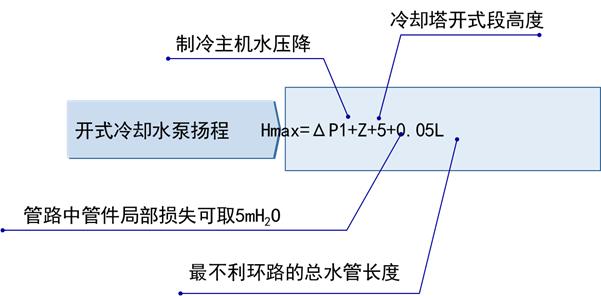

一般空调冷却水泵的扬程基本在16m～24m之间。当系统比较简单时，水塔离机组较近时，可用12m扬程的。

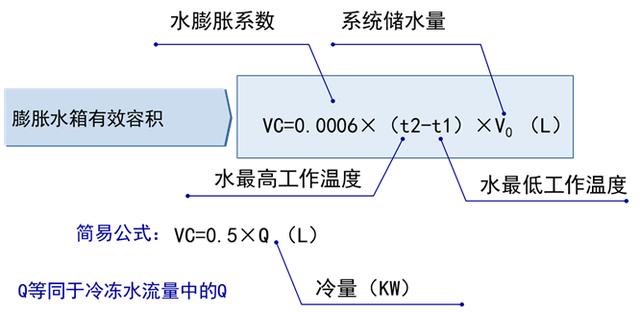

膨胀水箱选型：

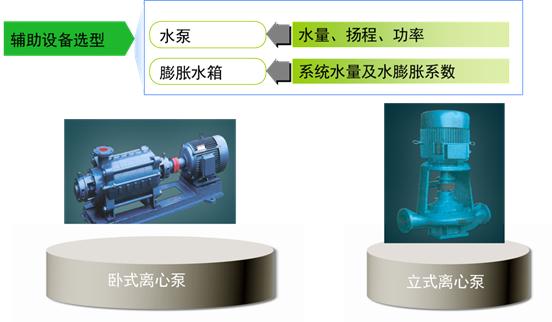

辅助设备选型注意事项：

多台模块机组分为多个系统并联运行时，每个系统必须对应一台水泵；

多台螺杆机并联运行时，冷冻水泵、冷却水泵、冷却塔必须一一对应，不能两台或多台螺杆机组共用水泵或水塔；

大中型工程应分别设置冷,热水循环泵；

多个系统可用共用膨胀水箱或补水箱；

膨胀水箱应安装高于系统最高点1.5米；

膨胀水箱膨胀管上不宜安装阀门，严禁安装止回阀；

膨胀水箱膨胀管应接在水泵进水口一侧；

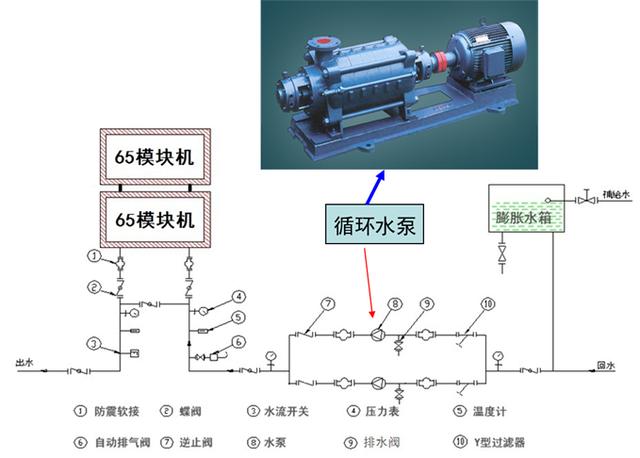

水泵应安装在主机进水口一侧；

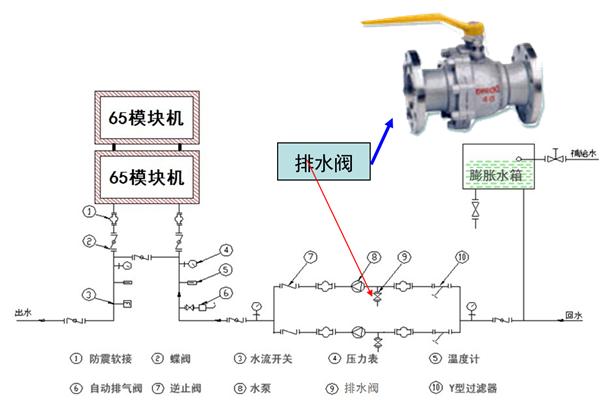

水泵进水口应装过滤器，出水口应装止回阀。

分水器和集水器：多路供水的空调水系统宜设置分、集水器，其管径宜大于最大接管直径的两倍。

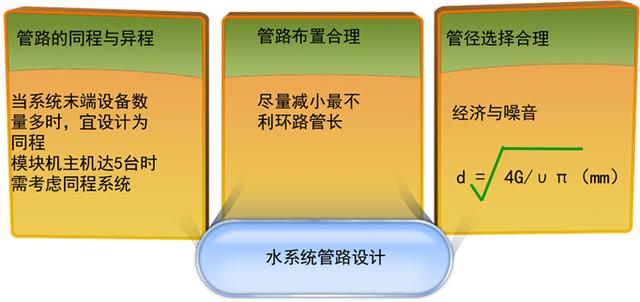

5、系统管路部件

6、空调冷冻水系统

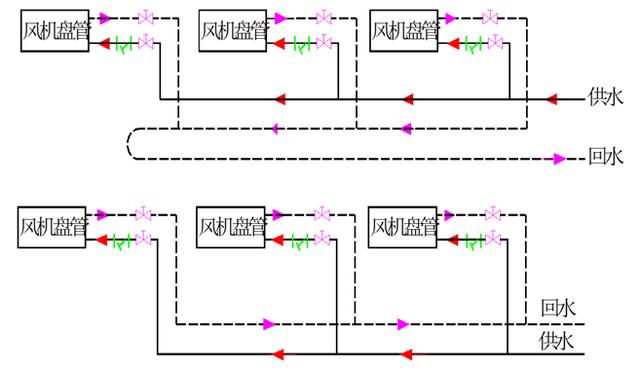

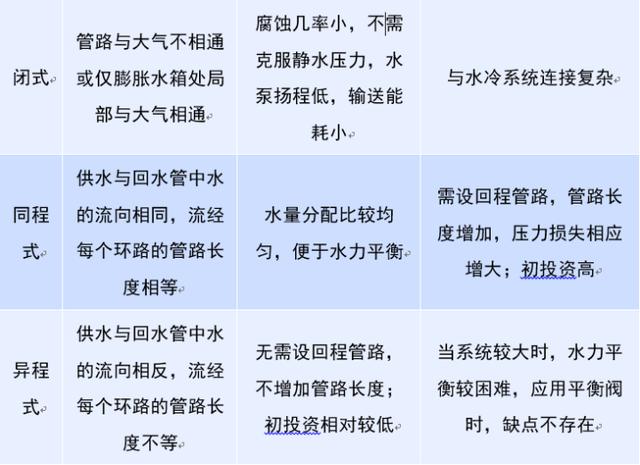

同程式与异程式：

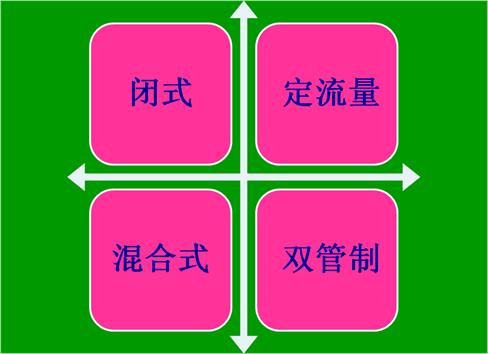

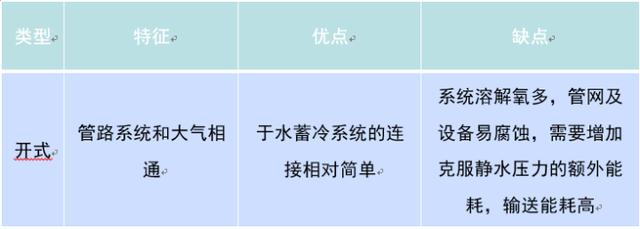

开式与闭式：

系统比较：

定流量与变流量系统：

1)定流量系统：系统中循环水量保持不变，当空调负荷变化时，通过改变供、回水的温差来适应。

2)变流量系统：系统中供回水温差保持不变，当空调负荷变化时，通过改变供水量来适应。

所谓定流量和变流量均指负荷侧环路而言。

冷源侧应保持定流量，其理由是：

(1)保证冷水机组蒸发器的传热效率；

(2)避免蒸发器因缺水而冻裂；

(3)保持冷水机组工作稳定。

模块机常用的空调系统：

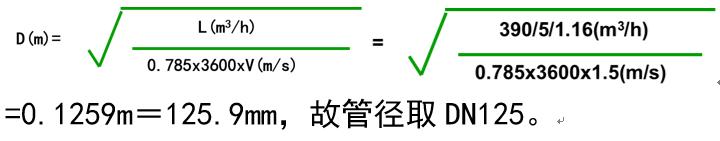

水系统水管管径的计算：

公式中：L--所求管段的水流量(参照水流量计算)；

V--所求管段允许的水流速。

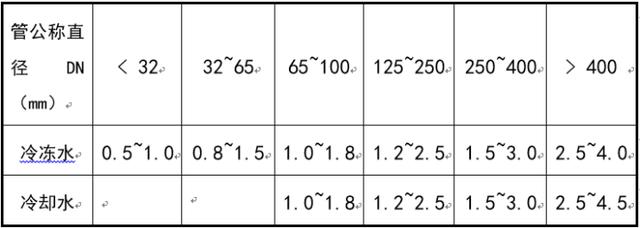

空调水管干管允许最大经济流速 m/s

7、空调冷凝水系统(略)，

8、风系统(略)

9、电气系统(略)，请查看南社百科相关课件。

工程造价：

1、模块机造价的组成：

室内部分：

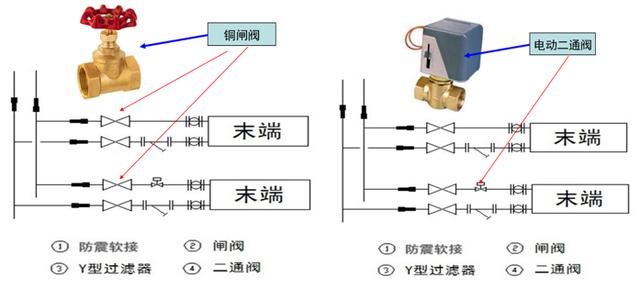

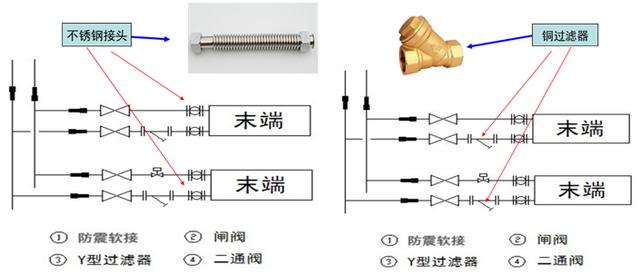

必须：不锈钢软接(2) 铜闸阀(2) Y型铜过滤器(1)

可选：电动二通阀(1)或电动三通阀(1)

末端为空调箱时，软接头等于或大与DN50时，选橡胶软接头。组合式空调箱常配合电动三通阀(微分控制或积分控制)

风机盘管或空调箱

末端阀门(一进一出)，过滤器，软接头，管路流量调节阀门，排气、排污阀门；

冷冻水管及其保温；

凝结水管及其保温；

风管及其保温；风口及风阀；

新风系统；排风系统；

末端控制开关及管线。

室外部分：

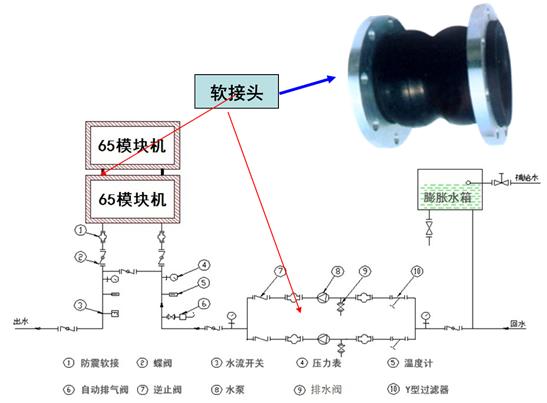

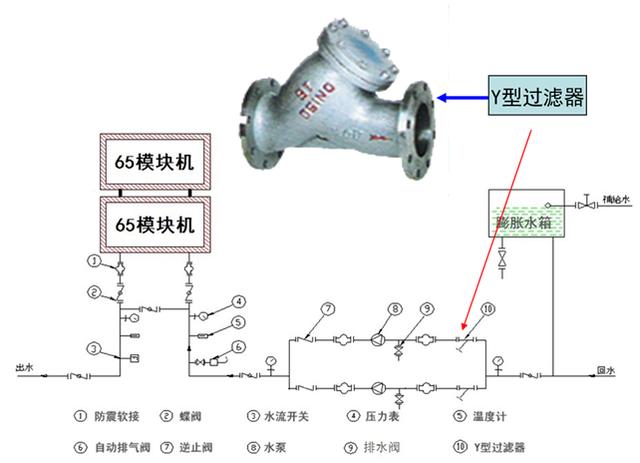

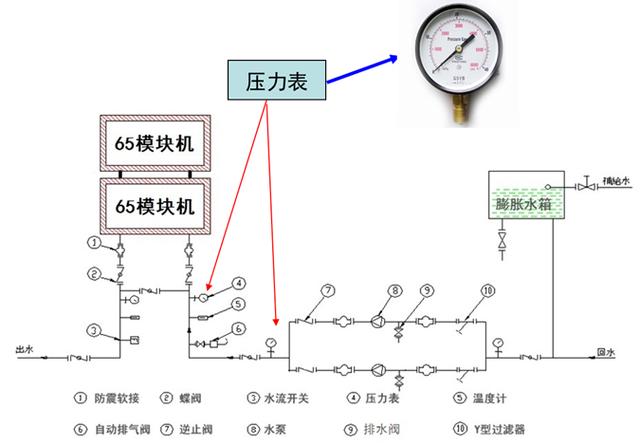

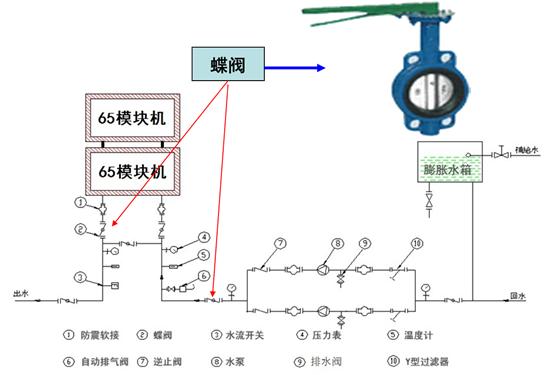

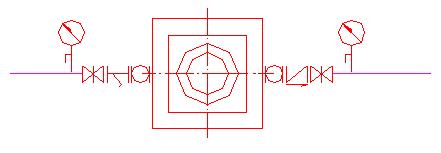

必须：橡胶软接头(2) 闸阀或蝶阀(2) 压力表(2) Y型过滤器(1) 止回阀(1) 压力表(2)

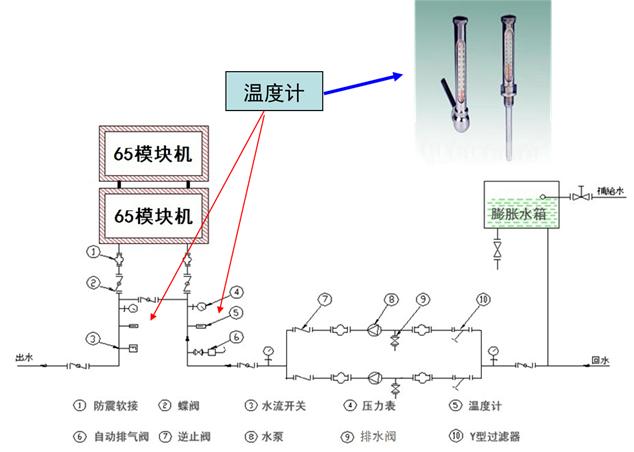

可选：温度计(2)

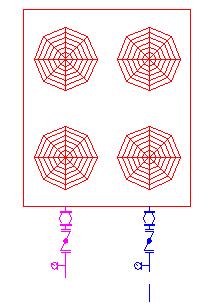

必须：橡胶软接头(2) 闸阀或蝶阀(2) 压力表(2)；

可选：Y型过滤器(1)

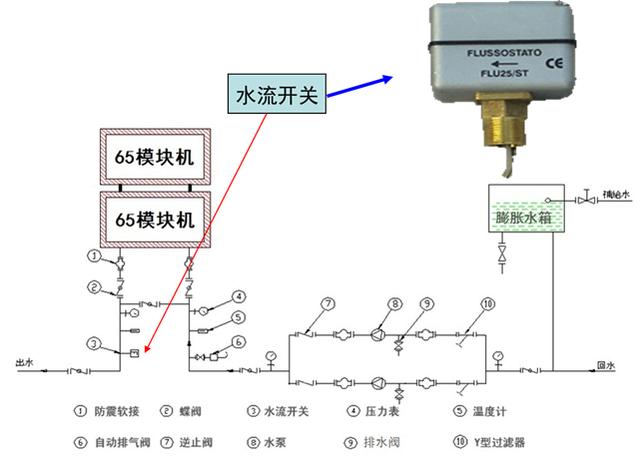

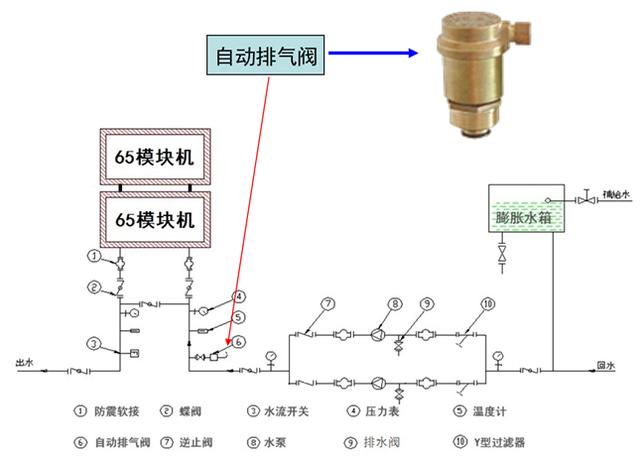

必须：水流开关(1) 自动排气阀 排污阀 分支路的闸阀或蝶阀或动态流量调节阀(调节支路流量)

可选：压差旁通阀(1) 蝶阀(2) 压力表(2) 温度计(2)

主机；水泵；主机、水泵阀门(一进一出)；过滤器；止回阀；软接头；管路流量调节阀门；排气、排污阀门；水流开关；压力表；温度计；冷冻水管及其保温；膨胀水箱；电控箱及配管、配线。
