使用思科模拟器配置静态路由

计算机网络 专栏收录该内容
7 篇文章 1 订阅

静态路由和动态路由的区别:

在总结步骤之前,我想先讲下静态路由和rip动态路由的区别,专业解释是:静态路由是非自适应性路由计算协议,是由管理人员手动配置的,不能够根据网络拓扑的变化而改变。而动态路由是能够根据网络拓扑的变化而自动更新路由表,自动选取合适的路由,不需要管理人用手动配置。就我个人理解:相当于你从地方A想要到达地方B,从A出发可以有3条不同的路到达B。碰巧你在选择其中一条路走的时候发现,那条路坏了,静态路由的做法是不走了,等待有人告诉(重新配置另一条路)它,它才出发从另一条路到达B;而动态路由不需要别人告诉,自己选择另一条路出发。(个人理解,如有错误,不吝赐教)

配置前提说明:使用思科模拟器配置时,有许多配置(如:ip地址、打开接口、路由线路等)既可以使用图形界面配置,也可以使用命令行方式配置;若使用图形界面配置会较简便,不需要记命令,但从专业学习角度,使用命令行配置更实用;以下配置我会多使用命令行方式进行配置,偶尔会使用图形界面配置。

一:基本配置

1.在思科模拟器上配置静态路由的网络拓扑图:

2.配置各路由器的名字,在全局模式下输入命令:hostname + 名字。以Router0为例(以下若无说明都是以Router0为例):

3.配置路由器FastEthernet接口的ip地址,在端口模式下输入命令:ip + address + ip地址 +子网掩码。

4.配置路由器Serial接口的ip地址,同样在端口模式下输入命令。(注意配置ip地址后再写下no + shutdown命令,保证该接口打开,上面FastEthernet接口也一样)。

5.配置各主机的ip地址,方法同样,只是在配置路由器的接口时是打开路由器的命令行界面,配置主机的ip是打开主机的命令行接口;若理解后不想用命令,也可以用图形界面配置,以下给出图形界面配置主机的ip地址(以PC0)为例。注意:路由器是实现不同局域网之间的通信,所以在配置时,要保证每个交换机相连的主机都是在不同网段的

6.设置串口时钟速率,上面的拓扑图中,路由器之间使用Serial串口,因此需要配置串口DCE接口的时钟速率,并不是每一个Serial接口都是DCE接口,(有的Serial接口是DCE接口,有的是DTE接口)。在特权模式下使用命令:show + controllers + 接口名,可以查看该接口信息,显示有是否为DCE接口还是DTE接口。

如下图:该图是查看接口信息是否为DCE还是DTE的命令,显示该Serial 0/0/0接口是DCE端口,并且我已经配置该接口的时钟速率为64000;若没配置,只会显示DCE,不会出现后面的内容。

如下图:该图是给属于DCE端的Serial接口配置时钟速率,一般设置为64000。在端口模式下输入命令:clock + rate + 64000。

7.设置主机网关:该步和上面设置时钟速率都很重要,若没配置,就算把各路由器上的静态路由配置完成,也不能实现通信。主机网关是一个ip地址,该ip地址是具有路由功能的设备的ip地址。该题中每个主机的网关应该和各自路由器的FastEthernet接口的ip地址一致。该配置使用图形界面配置,以PC0为例:

二:配置各路由器上的静态路由

1.基本配置配置完成后,接下来就在每个路由器上配置静态路由就可以实现任意两主机的ping通了。首先配置Router0,从上面的拓扑图中可以看出,Router0要连接192.168.3.0网段和192.168.4.0网段,即目的网段为192.168.4.0、目的网段的子网掩码为255.255.255.0、下一端口的ip地址为Router1的左端口Serial 0/0/0的ip地址。

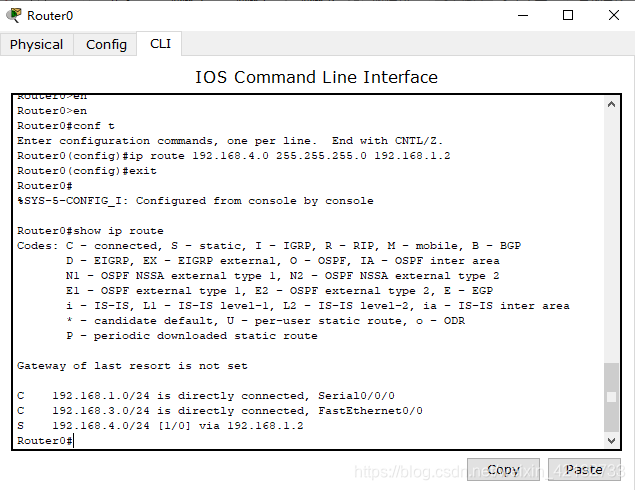

(1)在全局模式下输入命令(以Router0为例),配置路由器的转发路由表:目标网段 + 子网掩码 + 下一端口的ip地址。(2)配置完成后,可在特权模式下使用命令:show + ip + route查看路由表信息。

2.路由器Router1的静态路由配置并查看路由表:

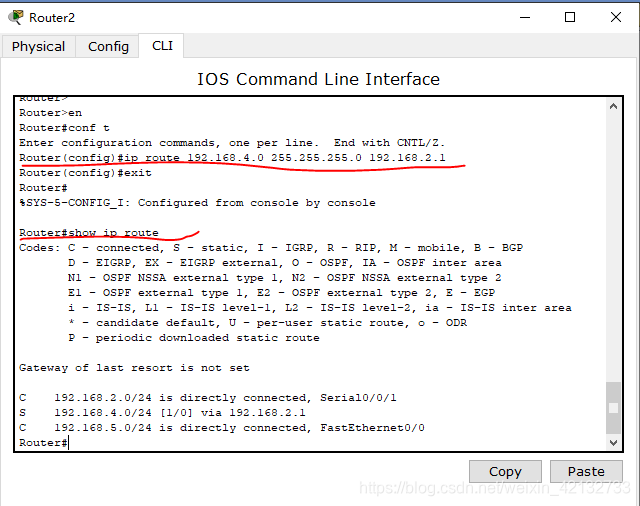

3.路由器Router2的静态路由配置并查看路由表:

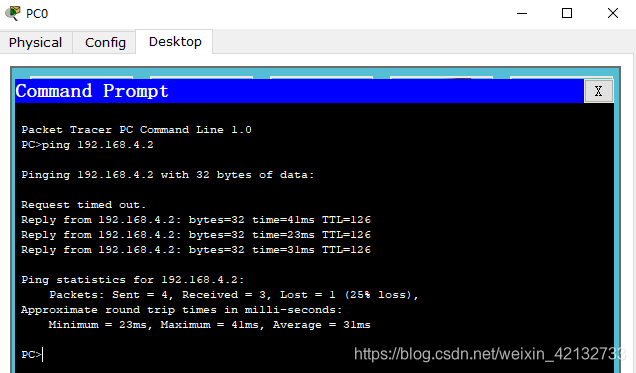

4.测试,实现PC0与PC2的ping通。
