功放

A类功放

共射放大电路，共集放大电路

效率计算：静态功耗 (静态工作点Uce=VCC/2)

                 动态输出功率

                 效率

B类功放

推挽放大电路

AB类功放

消除交越失真的推挽放大电路

D类功放

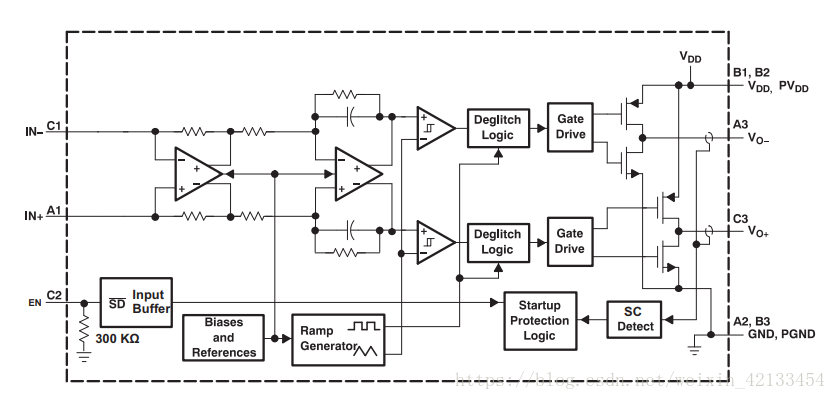

PWM波控制推挽输出，如下是TPA2011D的框图

输入电阻可匹配合适的放大增益

输入电容与输入电阻形成一个高通滤波，滤除f以下的噪声，截止频率公式：f=1/2πRC

输出LC网络组成低通滤波，截止频率公式

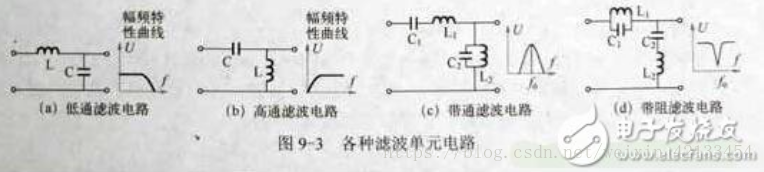

各种滤波电路连接：http://www.elecfans.com/dianlutu/187/20170504513080.html

人耳能听到声音频率范围20Hz~20kHz；音频频响范围几Hz~400kHz

charge pump电容

zobel网络：阻抗补偿电路，喇叭在工作中阻抗不是固定不变的，电阻电容串联后并联在低频喇叭上，使低频喇叭在较宽范围内呈现纯阻性，也可吸收高频尖峰，避免高频自激；Rz=Rs，Cz=Ls/2R
