本小软件的主要功能是，以C#.NET WINFORM 开发一个固定的客户端，然后以HTTP+XML的方式与SAP进行数据交互，用户和权限管理都在SAP中实现，WINFORM中的报表导航清单、报表输出和输入帮助都根据在SAP中配置的数据动态生成，后续只需要ABAPer在SAP按规范的简单配置和开发就可以实现WINFORM 客户端自动生成不同的报表。

2.2.3、外挂报表系统报表导航树内容配置

1、WINFORM客户端

桌面中的图标

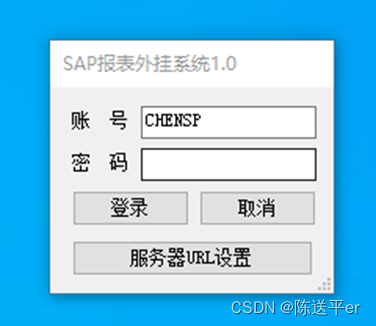

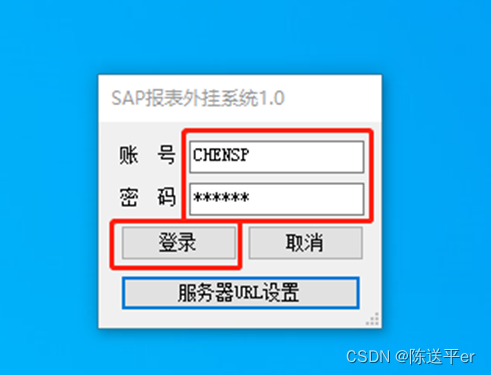

双击后会显示登录界面

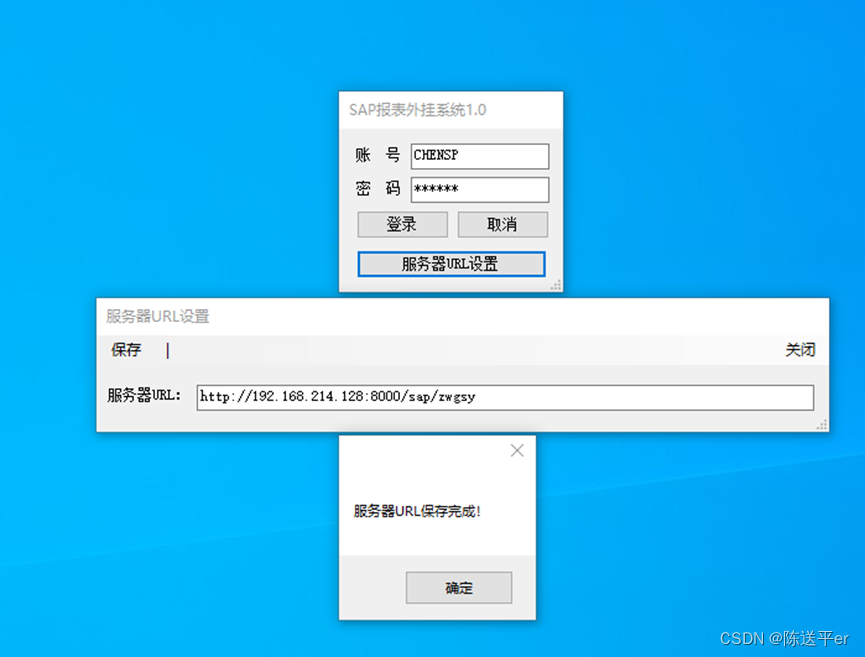

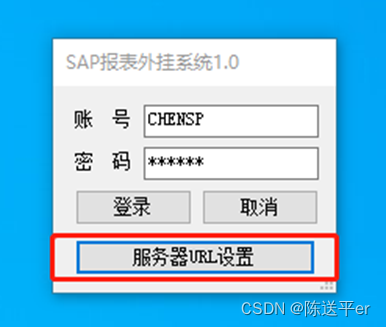

1.1、设置SAP服务器URL

http://192.168.214.128:8000/sap/zwgsy

1.2、登录SAP报表外挂系统

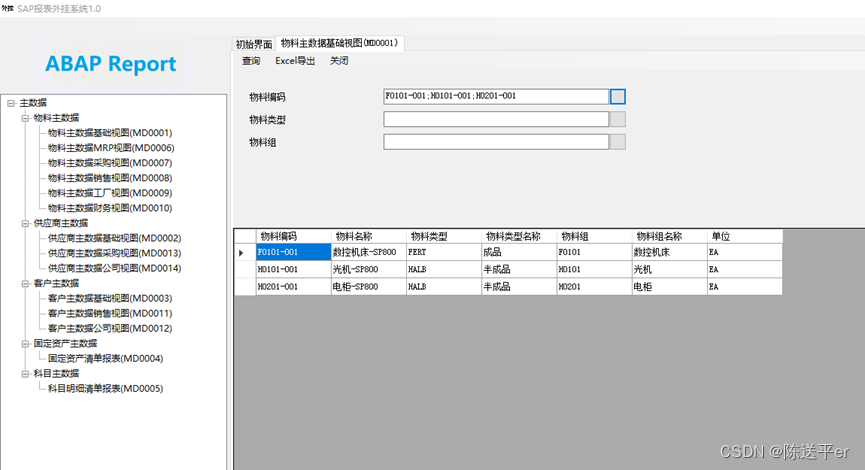

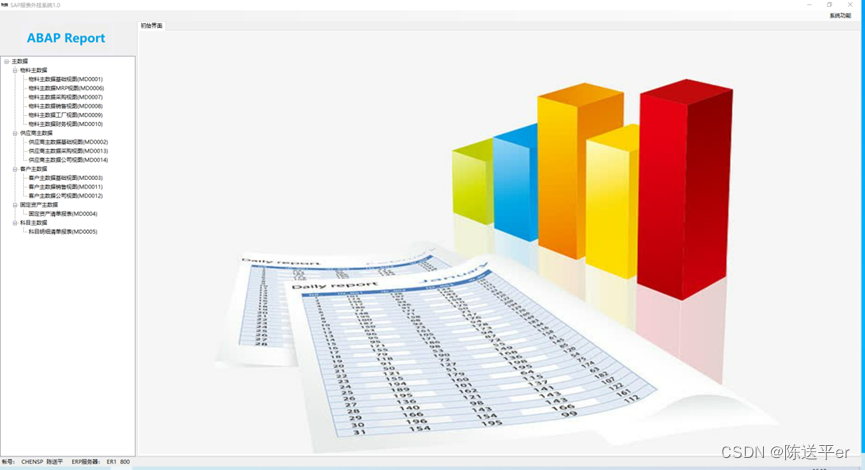

输入帐号和密码点击登录，验证通过后进入系统主界面，如下图。

左边是报表清单，右边是报表显示区域

1.3、登录密码修改

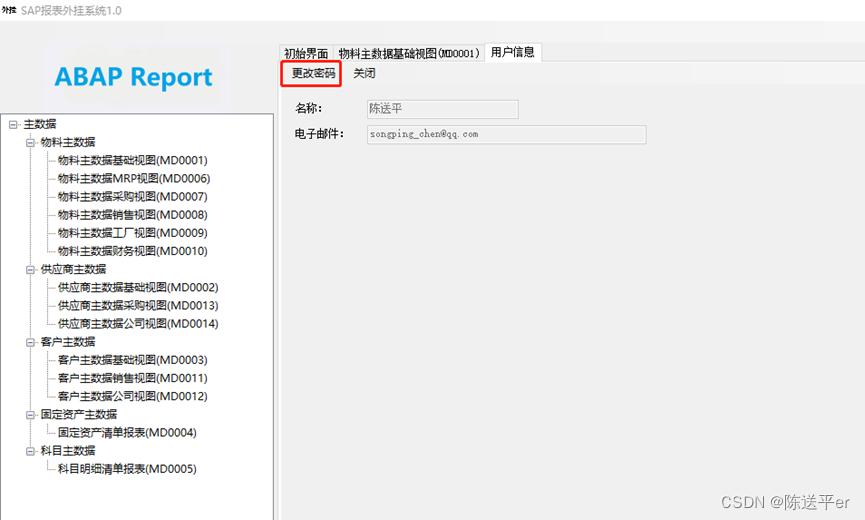

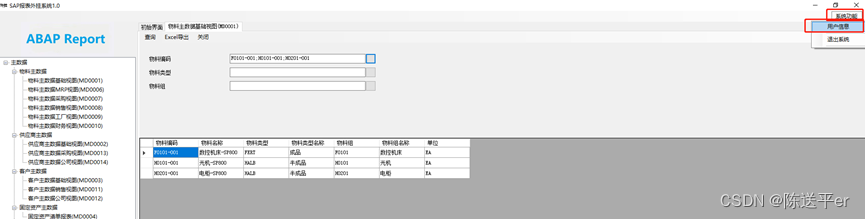

如下图，进入用户信息界面

点击【更改密码】按钮

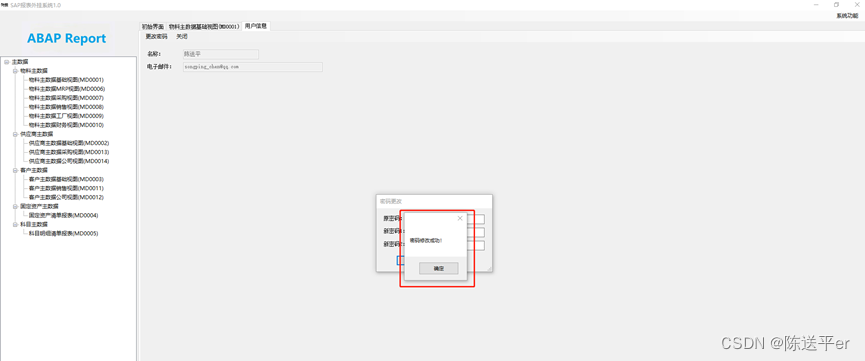

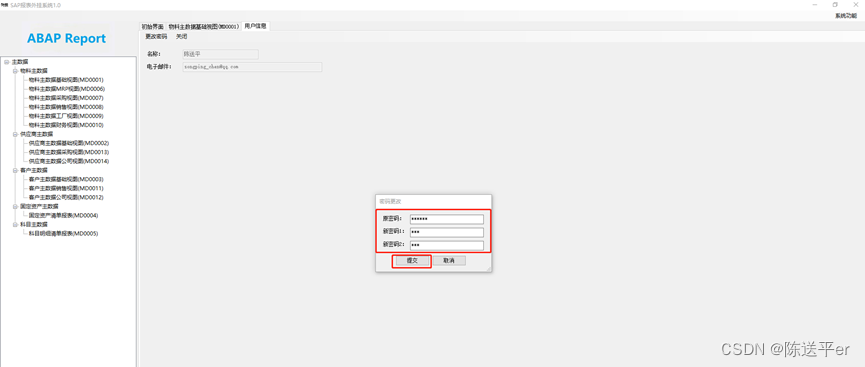

如下图，输入原密码和两次新密码后，点击确认

如果数据验证无误，系统返回成功消息。

1.4、报表查询

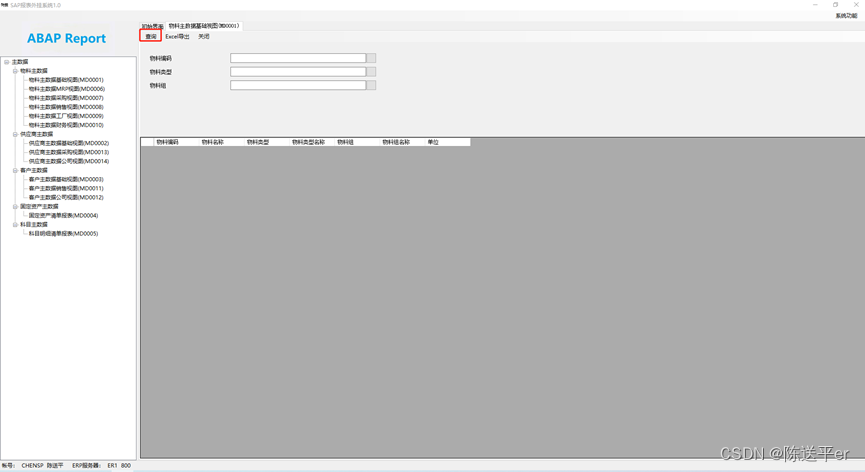

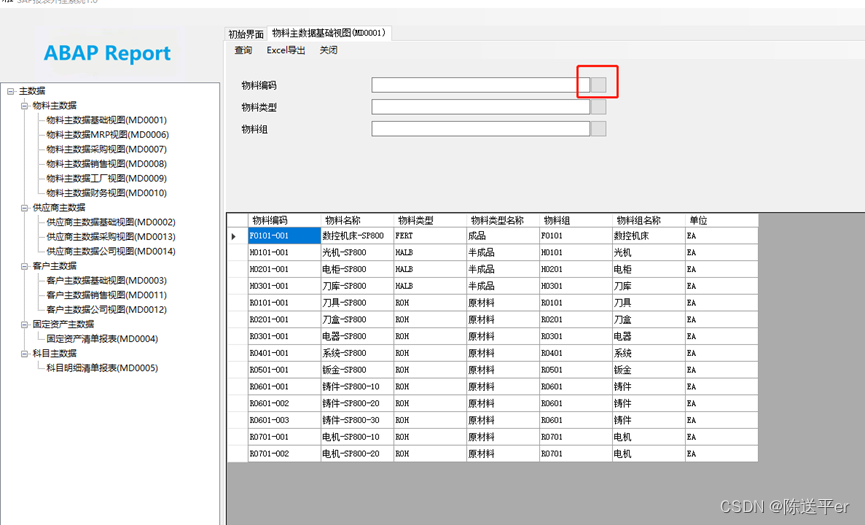

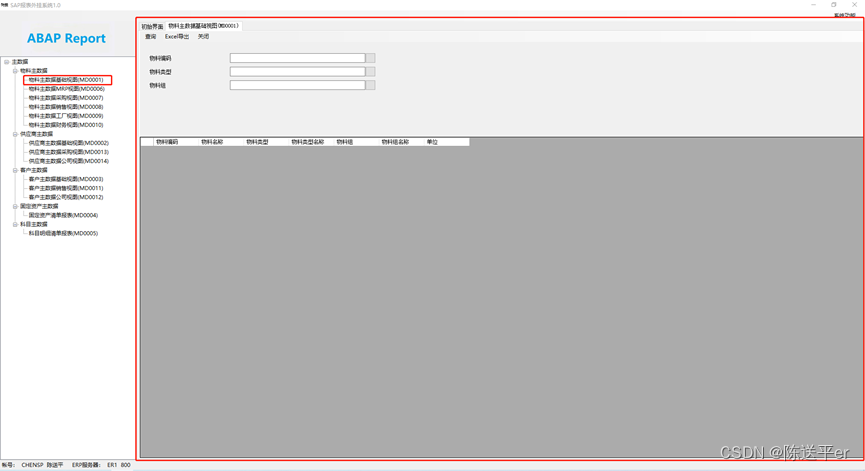

双击左边报表清单其中的一个报表，右边会显示该报表的界面，该界面中分为上下两部份，上半部为报表的筛选条件，下半部份为报表的表格输出

点击【查询】按钮

如下图操作，可调出相关输入帮助。

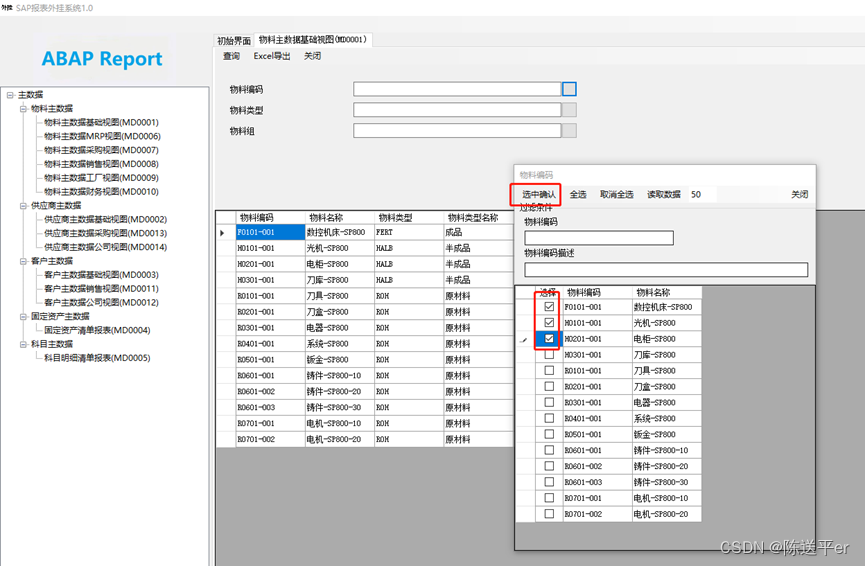

如下图，选中对应物料后，点【选中确认】按钮

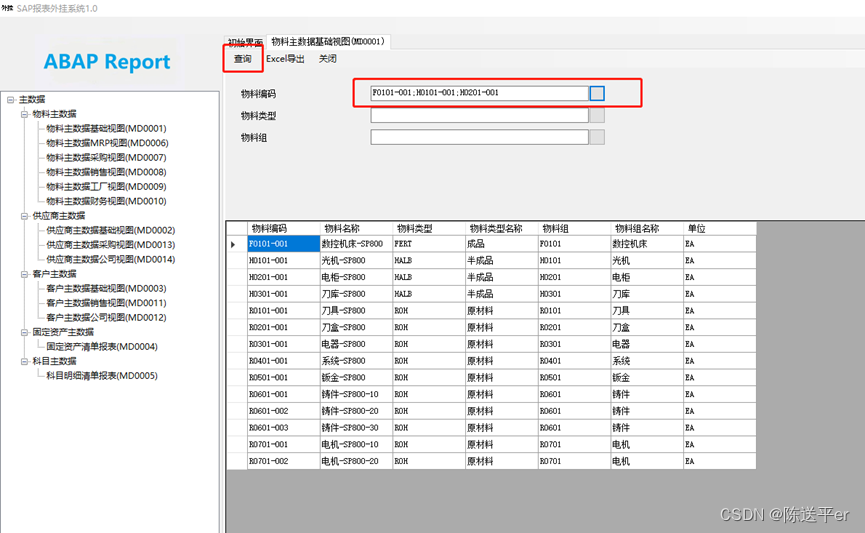

如下图，多选情况下，不同的选中数据将以;号分隔开，些时再点击【查询】按钮

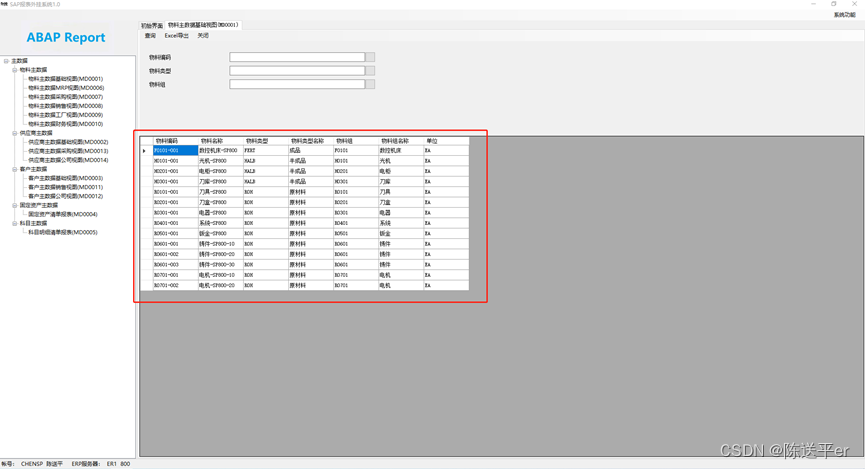

表格中只支显示符合筛选条件的数据，如下图。

2、SAP服务端

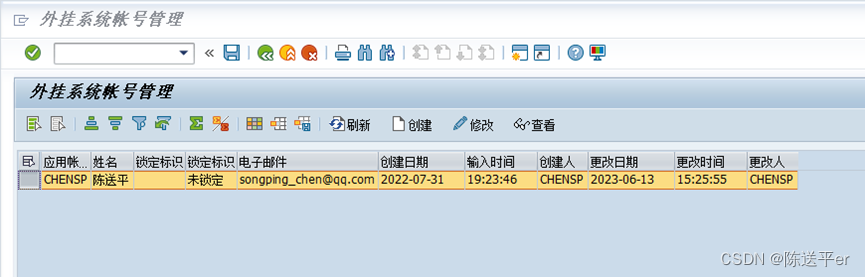

2.1、外挂系统帐号管理

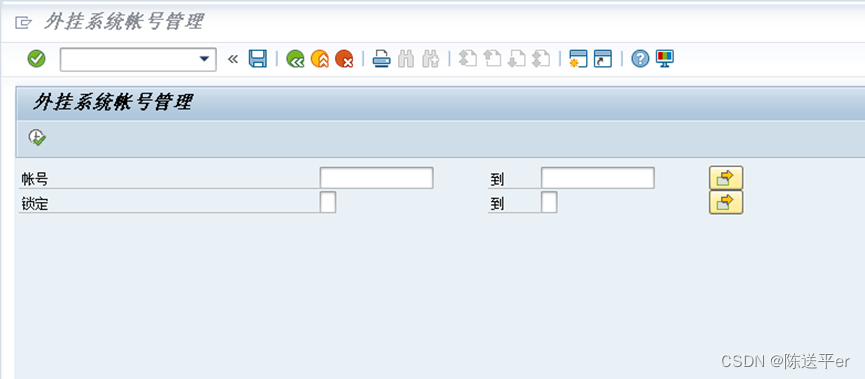

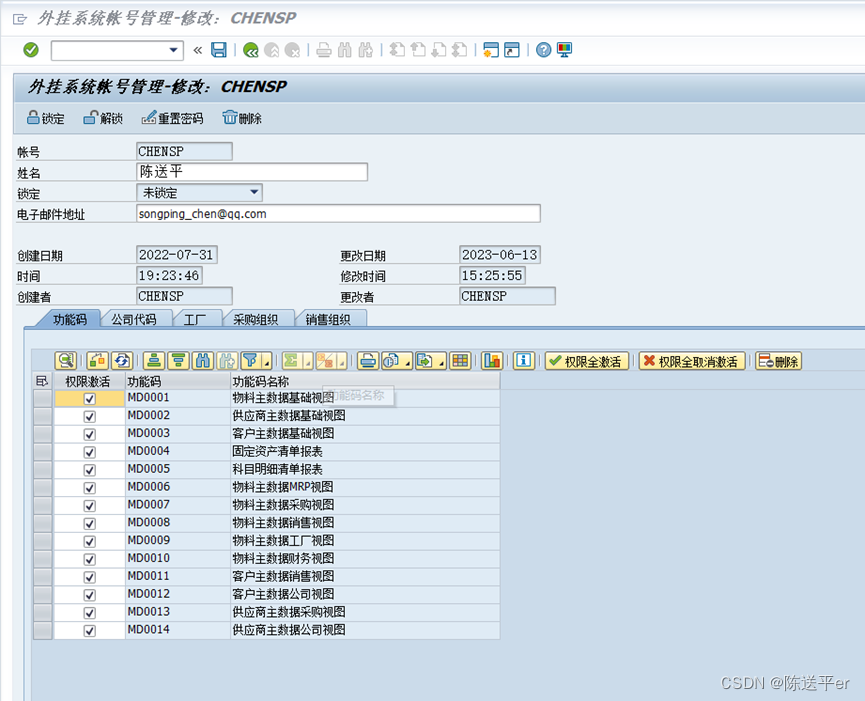

TCODE：ZWGSY001 - 外挂系统帐号管理

创建、修改、锁定、解锁、重置密码、分配报表权限等功能。

2.2、外挂系统系统配置

TCODE：ZWGSY000 - 外挂系统系统配置

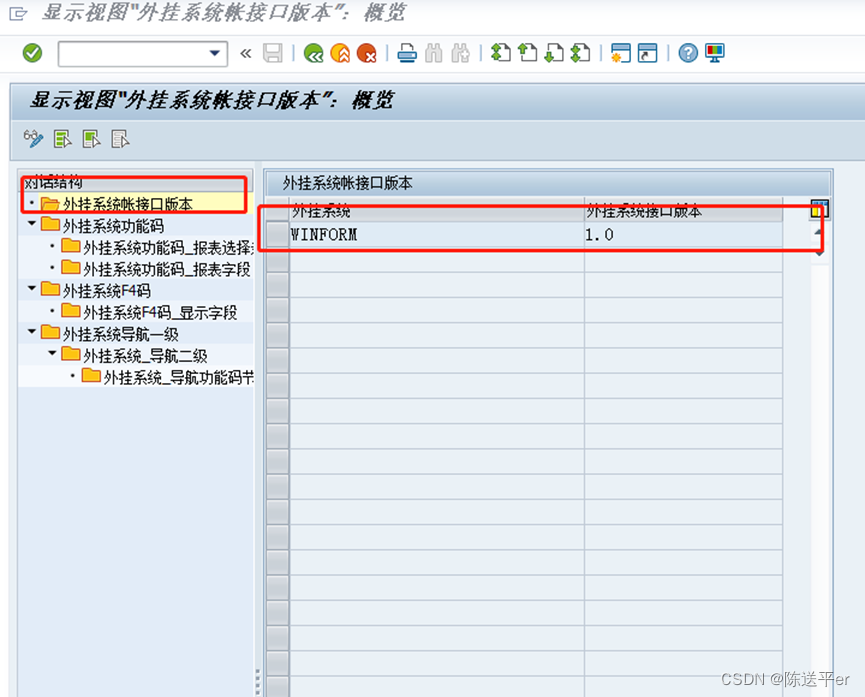

2.2.1、外挂系统帐接口版本

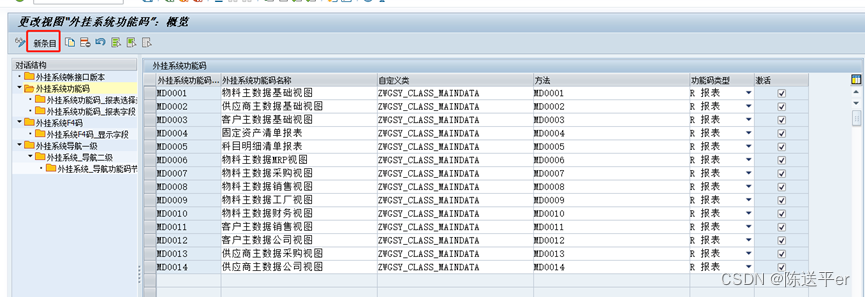

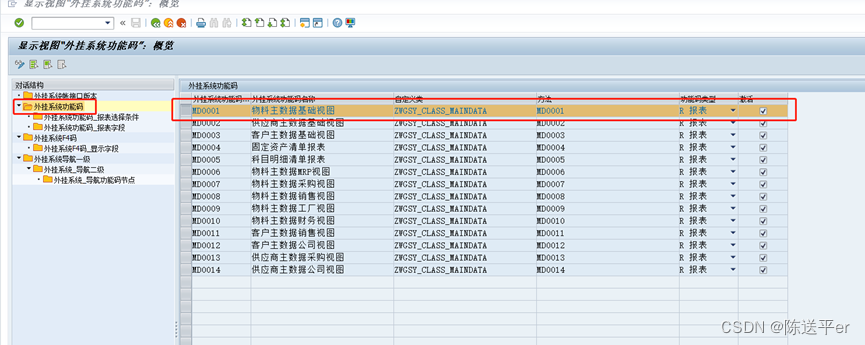

2.2.2、外挂报表功能码

报表功能码定义，配置对应的功能类和对应方法

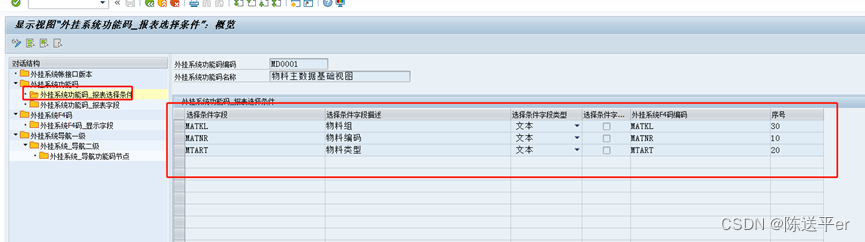

报表选择条件

报表字段

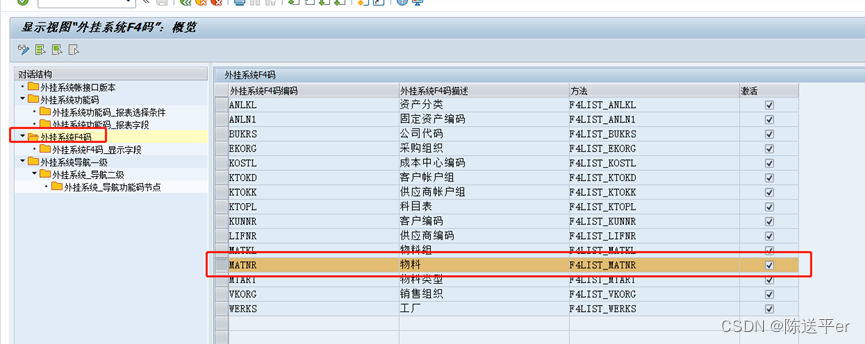

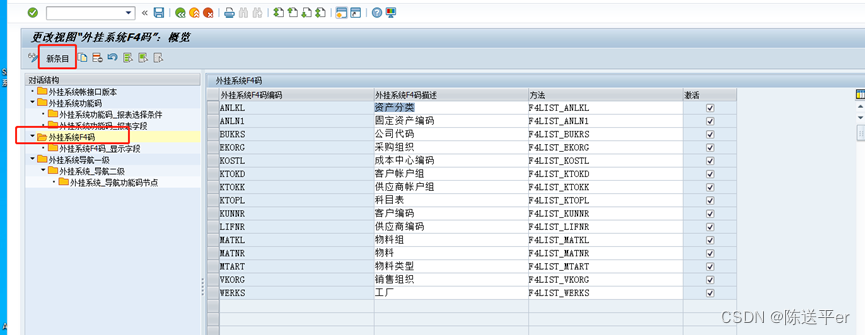

2.2.3、外挂报表F4码

外挂报表F4码定义，配置对应的功能类和对应方法

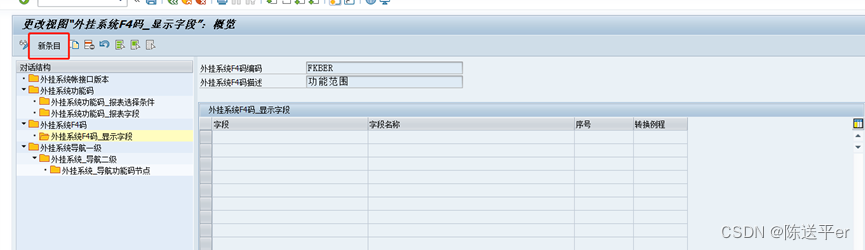

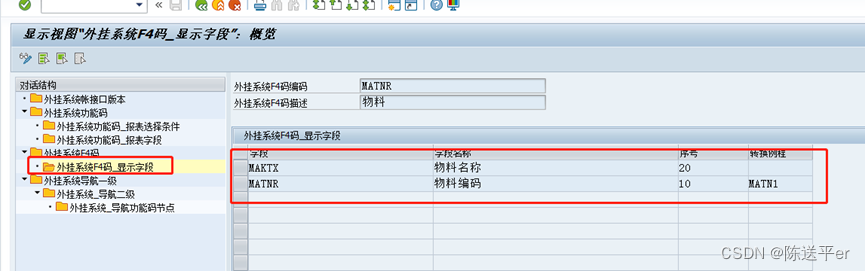

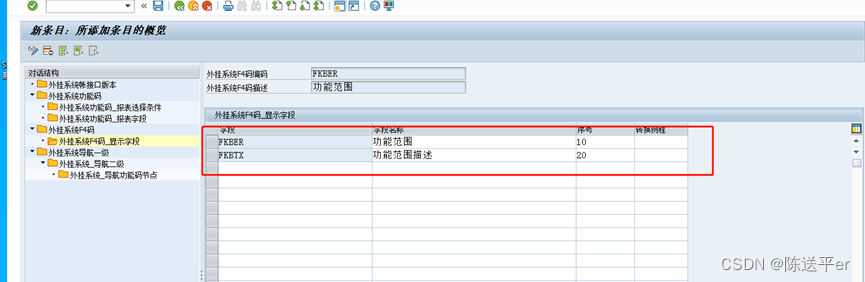

输入帮助中显示的字段

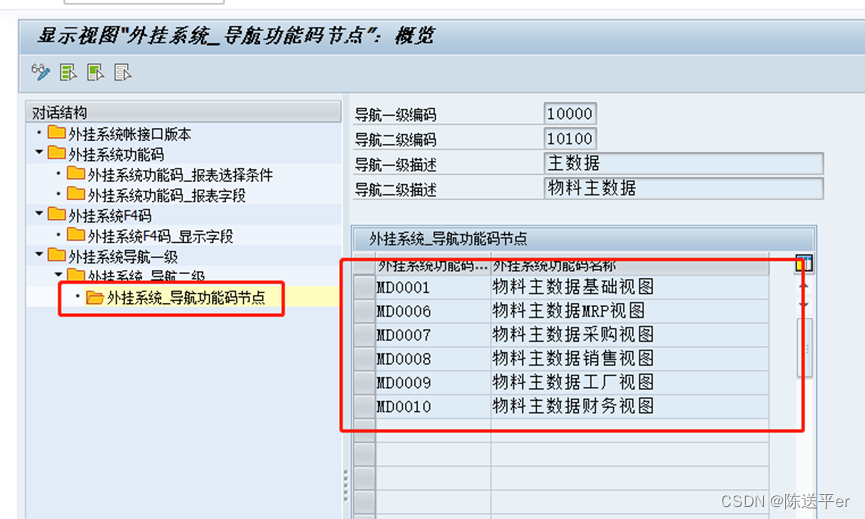

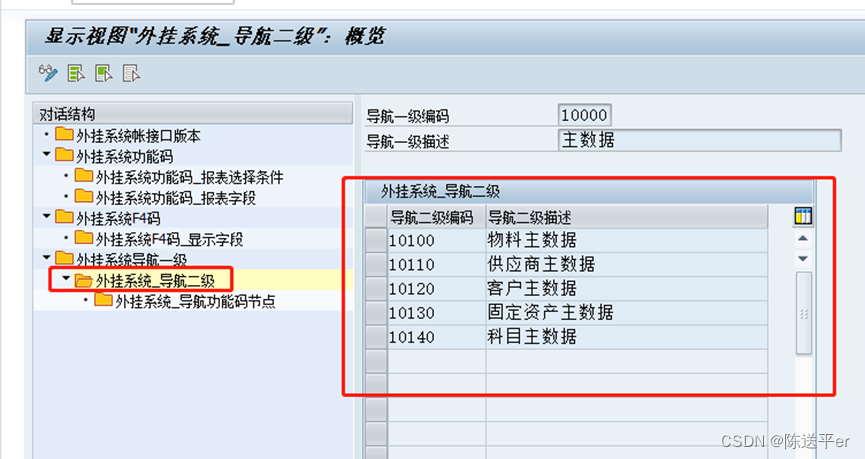

2.2.3、外挂报表系统报表导航树内容配置

3、报表快速开发演示

3.1成本中心主数据报表

选择条件
成本中心编码	KOSTL
功能范围	FUNC_AREA

输出字段
控制范围	KOKRS
成本中心编码	KOSTL
有效期开始	DATAB
有效期结束	DATBI
成本中心名称	LTEXT
成本中心负责人	VERAK
成本中心类型	KOSAR
成本中心类型描述	KTEXT
功能范围	FUNC_AREA
功能范围描述	FKBTX
公司代码	BUKRS
货币	WAERS
利润中心	PRCTR
利润中心名称	LTEXT_PRCTR
记录数量标识	MGEFL
冻结-实际初级成本	BKZKP
冻结-计划初级成本	PKZKP
冻结-实际次级成本	BKZKS
冻结-计划次级成本	PKZKS
冻结-实际销售收入	BKZER
冻结-计划收入	PKZER
冻结-未清项更新	BKZOB

3.2、定义外挂系统F4码

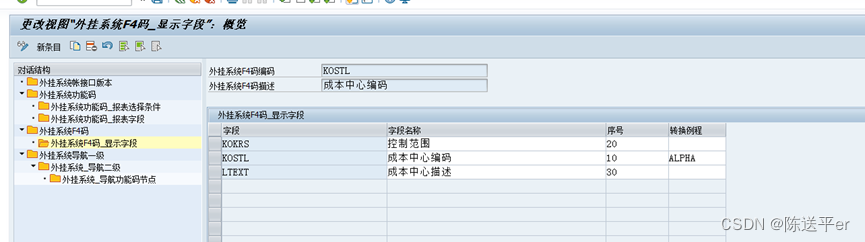

3.2.1、成本中心编码的F4码

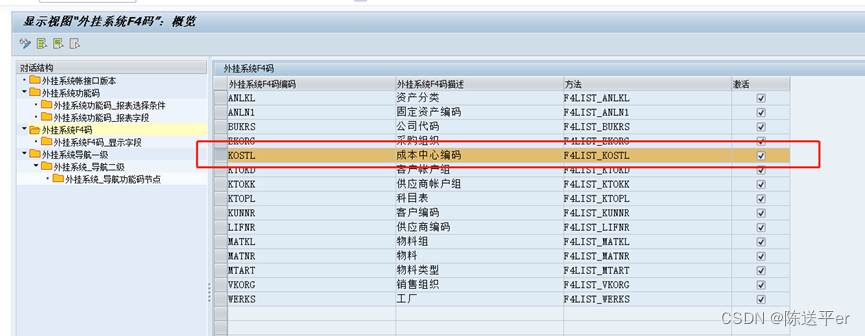

成本中心编码的F4码已存在，直接使用。

3.2.2、功能范围的F4码

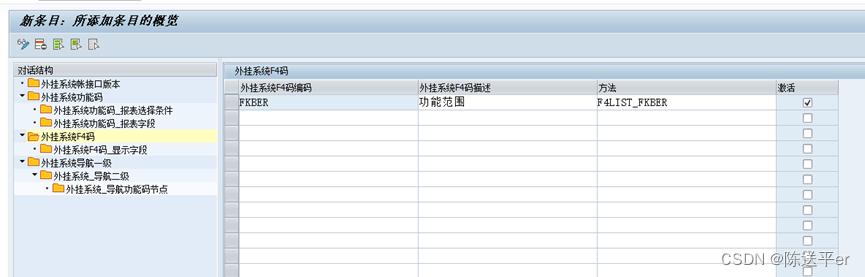

功能范围的F4码未创建，创建过程如下

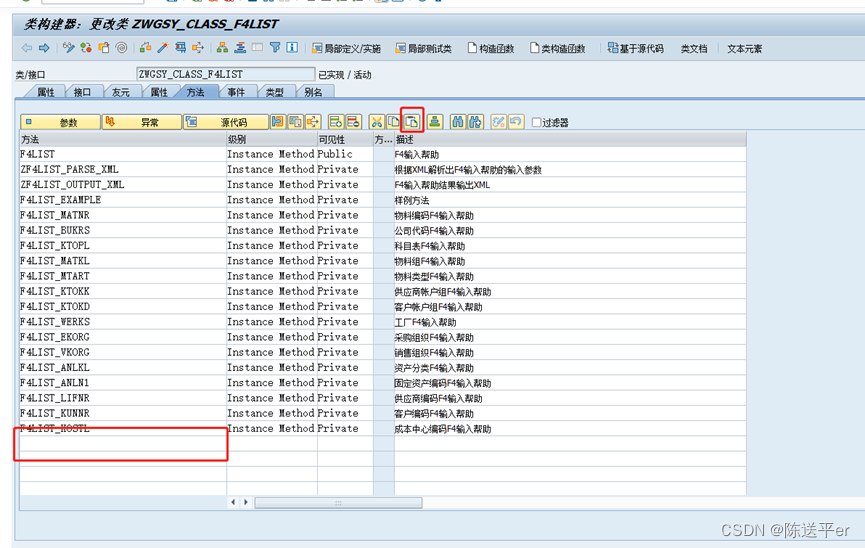

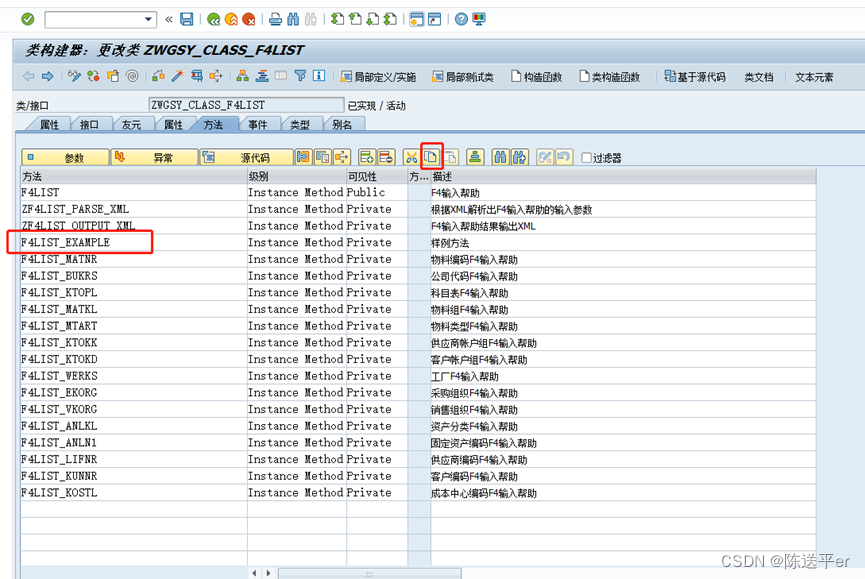

在类：ZWGSY_CLASS_F4LIST 中增加方法：F4LIST_FKBER

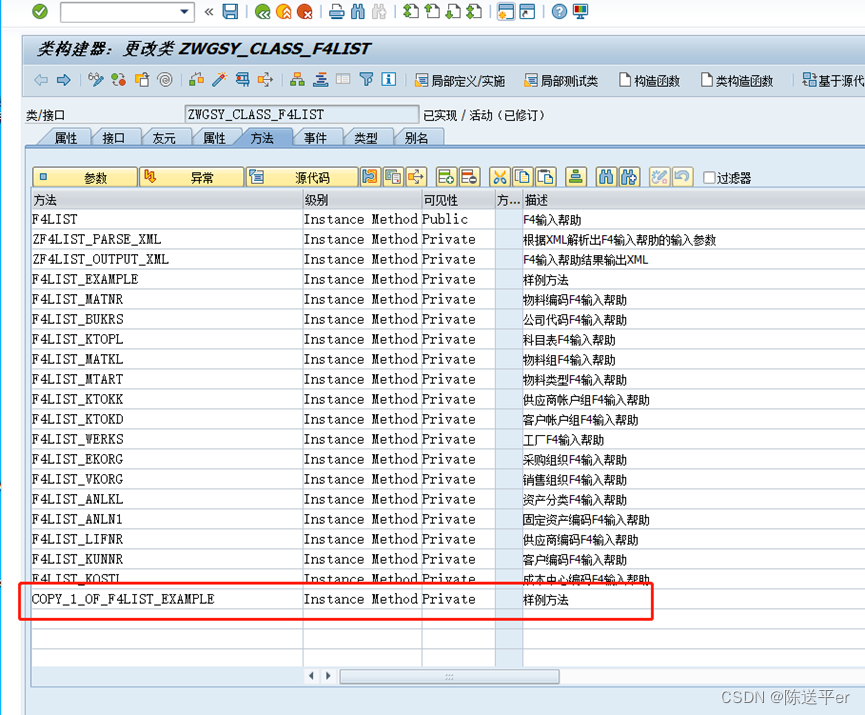

选中方法：F4LIST_EXAMPLE 点击复制按钮

然后点到空白行，点击粘贴按钮

生成一个新的方法。

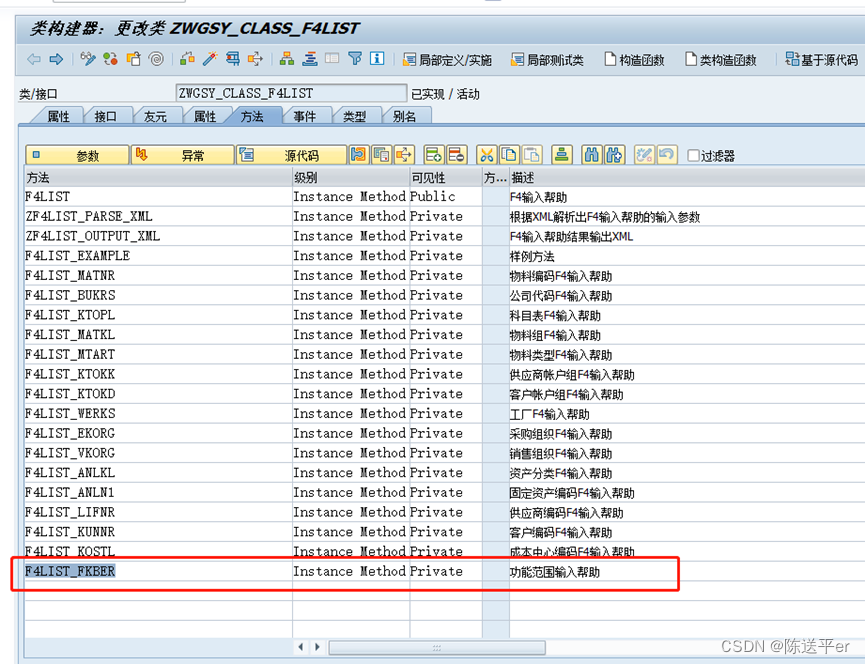

把新生成的方法更改为：F4LIST_FKBER 功能范围输入帮助

把方法中的代码按下图修改

  METHOD F4LIST_FKBER.
*****************************************************************
*  1  取得F4LIST显示数据
*****************************************************************
    SELECT A~FKBER,
           A~FKBTX
           UP TO @I_ZROWCOUNT ROWS
      FROM TFKBT AS A
      INTO TABLE @DATA(IT_OUTPUT)
     WHERE A~SPRAS EQ '1'
       AND A~FKBER LIKE @I_ZBMINPUT
       AND A~FKBTX LIKE @I_ZMXINPUT.
*****************************************************************
*  2   E_DATA绑定F4LIST数据
*****************************************************************
    FIELD-SYMBOLS: <FS_IT> TYPE ANY TABLE.
    CREATE DATA E_DATA LIKE IT_OUTPUT.
    ASSIGN E_DATA->* TO <FS_IT>.
    <FS_IT> = IT_OUTPUT.
  ENDMETHOD.

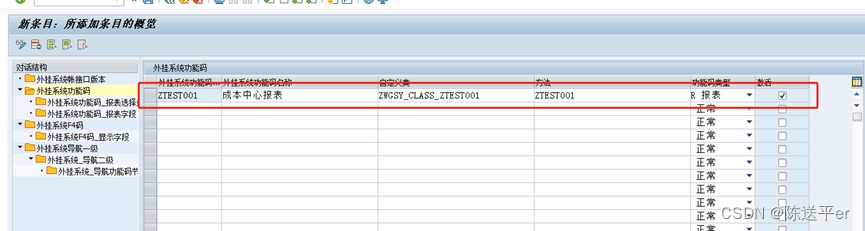

3.3、定义外挂系统功能码

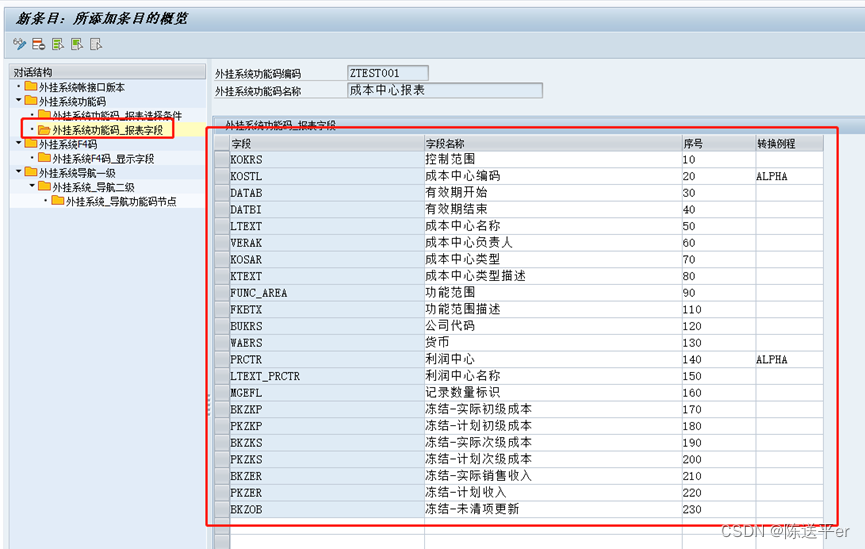

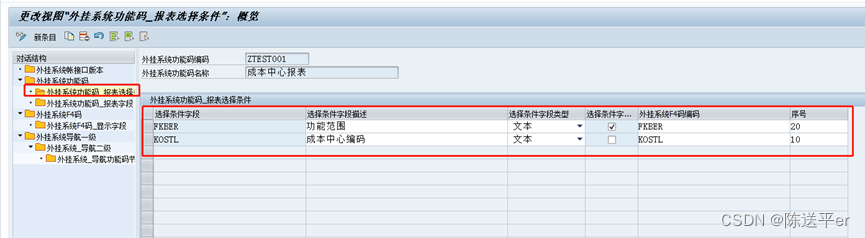

报表选择条件

报表输出字段

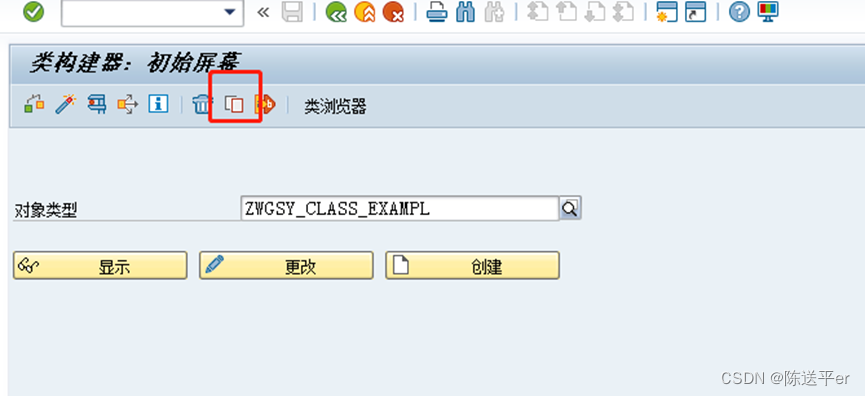

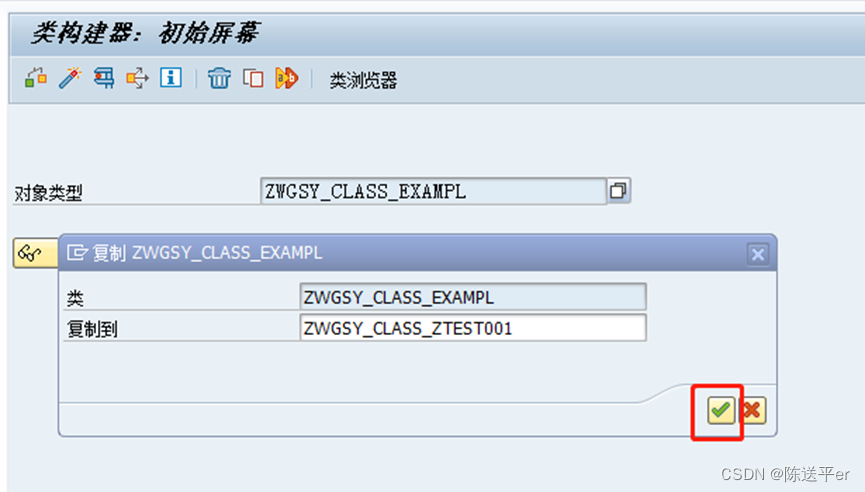

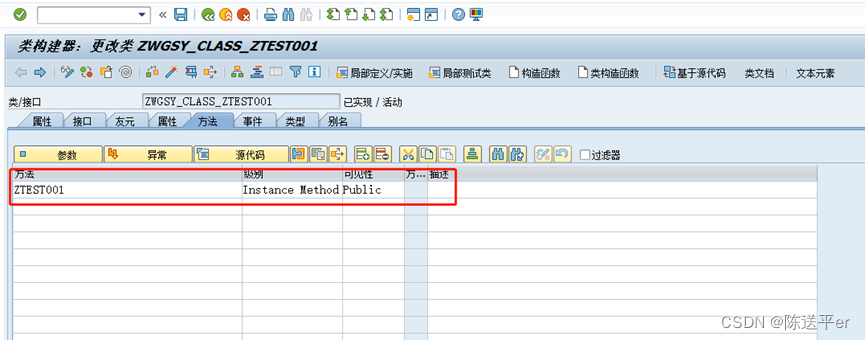

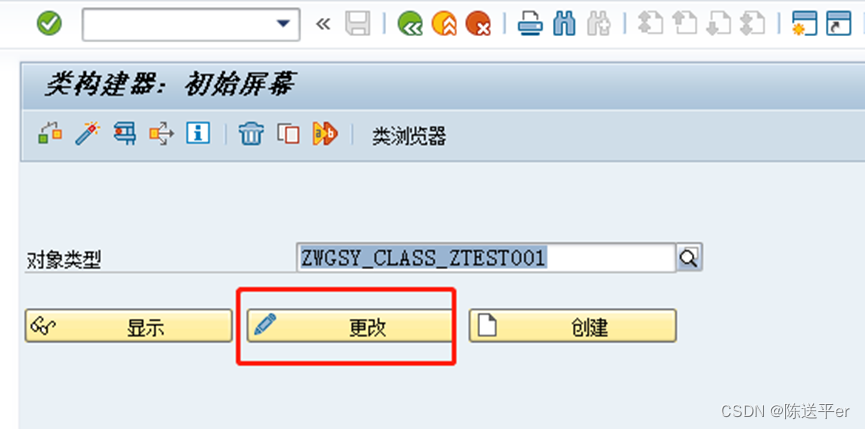

在TCODE：SE24中根据类：ZWGSY_CLASS_EXAMPL 拷贝创建类：ZWGSY_CLASS_ZTEST001

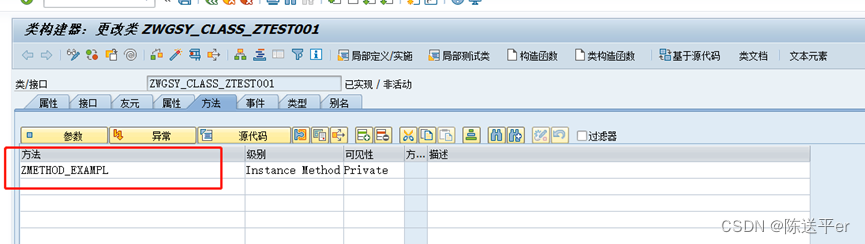

把方法：ZMETHOD_EXAMPL 更改为方法：ZTEST001

  METHOD ZTEST001.
************************************************************
* 1 取得选择条件
************************************************************
    DATA: RT_KOSTL TYPE RANGE OF CSKS-KOSTL,
          RW_KOSTL LIKE LINE OF RT_KOSTL.

    DATA: RT_FKBER TYPE RANGE OF CSKS-FUNC_AREA,
          RW_FKBER LIKE LINE OF RT_FKBER.
    CLEAR: RT_KOSTL.
    LOOP AT IT_SEL INTO DATA(WA_SEL).
      CASE WA_SEL-FIELD.
        WHEN 'KOSTL'.
          CLEAR: RW_KOSTL.
          RW_KOSTL-SIGN = WA_SEL-SIGN.
          RW_KOSTL-OPTION = WA_SEL-OPTION.
          RW_KOSTL-LOW = WA_SEL-LOW.
          RW_KOSTL-LOW = |{ RW_KOSTL-LOW ALPHA = IN }|.
          RW_KOSTL-HIGH = WA_SEL-HIGH.
          RW_KOSTL-HIGH = |{ RW_KOSTL-HIGH ALPHA = IN }|.
          APPEND RW_KOSTL TO RT_KOSTL.
        WHEN 'FKBER'.
          CLEAR: RW_FKBER.
          RW_FKBER-SIGN = WA_SEL-SIGN.
          RW_FKBER-OPTION = WA_SEL-OPTION.
          RW_FKBER-LOW = WA_SEL-LOW.
          RW_FKBER-HIGH = WA_SEL-HIGH.
          APPEND RW_FKBER TO RT_FKBER.
      ENDCASE.
    ENDLOOP.
************************************************************
* 2 取得报表数据
************************************************************
    SELECT A~KOKRS,
           A~KOSTL,
           A~DATAB,
           A~DATBI,
           B~LTEXT,
           A~VERAK,
           A~KOSAR,
           C~KTEXT,
           A~FUNC_AREA,
           D~FKBTX,
           A~BUKRS,
           A~WAERS,
           A~PRCTR,
           F~LTEXT AS LTEXT_PRCTR,
           A~MGEFL,
           A~BKZKP,
           A~PKZKP,
           A~BKZKS,
           A~PKZKS,
           A~BKZER,
           A~PKZER,
           A~BKZOB
      FROM CSKS AS A LEFT OUTER JOIN CSKT AS B ON B~SPRAS = '1'
                                              AND B~KOKRS = A~KOKRS
                                              AND B~KOSTL = A~KOSTL
                                              AND B~DATBI = A~DATBI
                     LEFT OUTER JOIN TKT05 AS C ON C~SPRAS = '1'
                                               AND C~KOSAR = A~KOSAR
                     LEFT OUTER JOIN TFKBT AS D ON D~SPRAS = '1'
                                            AND D~FKBER = A~FUNC_AREA
                     LEFT OUTER JOIN CEPC AS E ON E~PRCTR = A~PRCTR
                                              AND E~KOKRS = A~KOKRS
                                              AND E~DATBI >= A~DATBI
                                              AND E~DATAB <= A~DATBI
                     LEFT OUTER JOIN CEPCT AS F ON SPRAS = '1'
                                               AND F~PRCTR = E~PRCTR
                                               AND F~DATBI = E~DATBI
                                               AND F~KOKRS = E~KOKRS
      INTO TABLE @DATA(IT_OUTPUT)
     WHERE A~KOSTL IN @RT_KOSTL
       AND A~FUNC_AREA IN @RT_FKBER.
************************************************************
* 3 报表数据转DATA类型
************************************************************
    FIELD-SYMBOLS: <FS_IT> LIKE IT_OUTPUT.
    CREATE DATA E_DATA LIKE IT_OUTPUT.
    ASSIGN E_DATA->* TO <FS_IT>.
    <FS_IT> = IT_OUTPUT.
  ENDMETHOD.

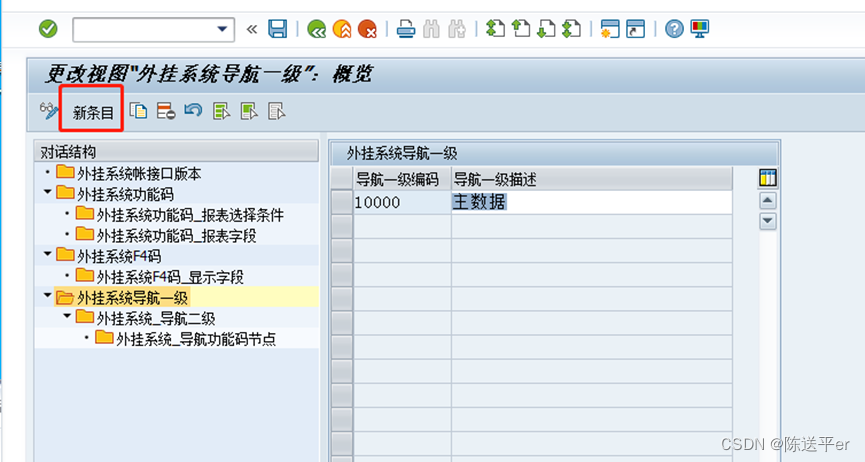

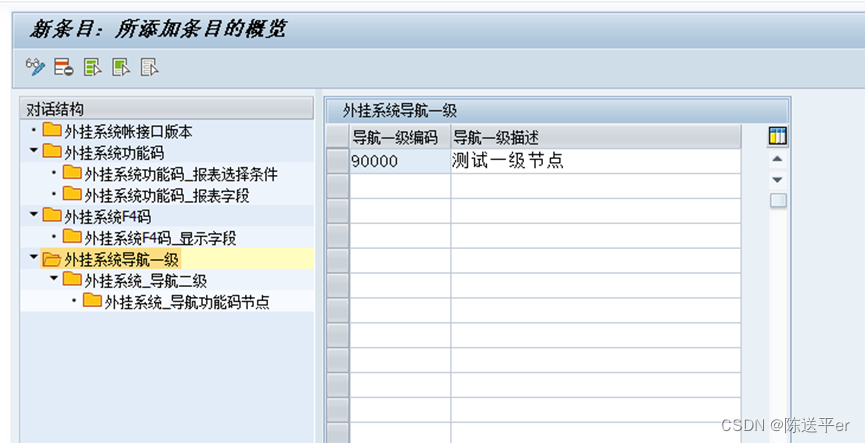

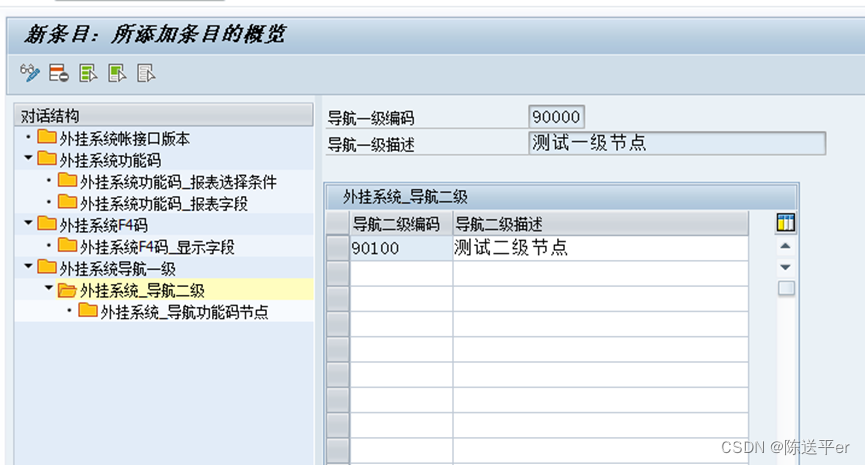

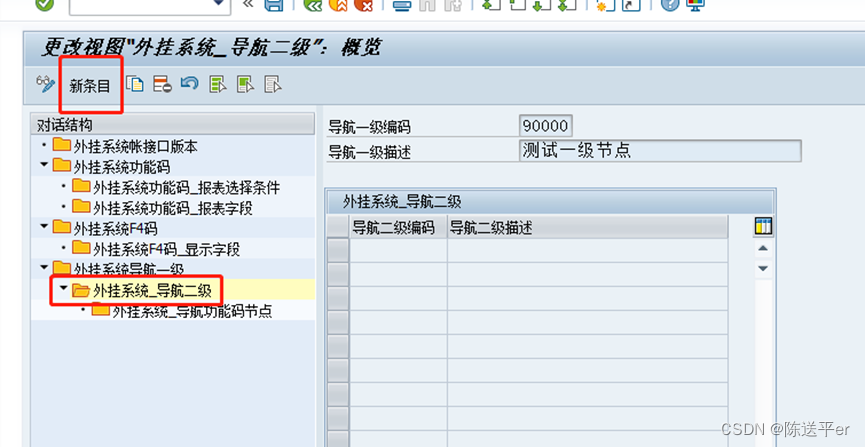

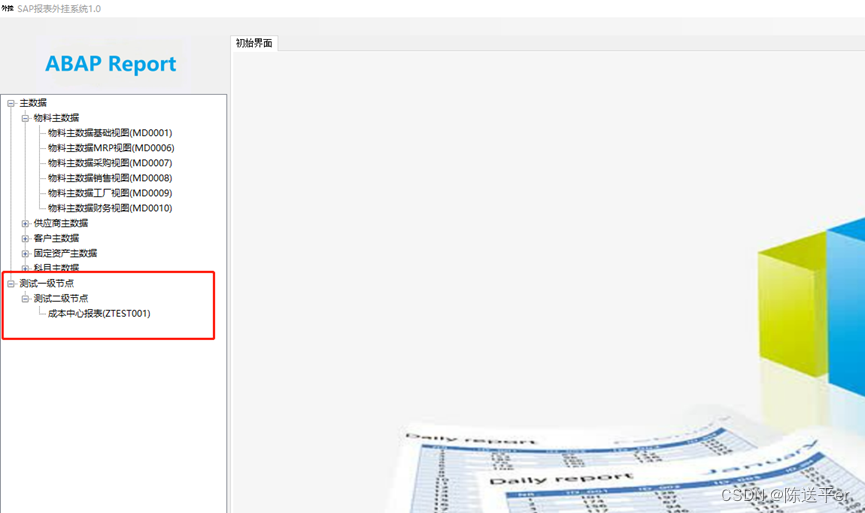

3.4、配置报表导航树

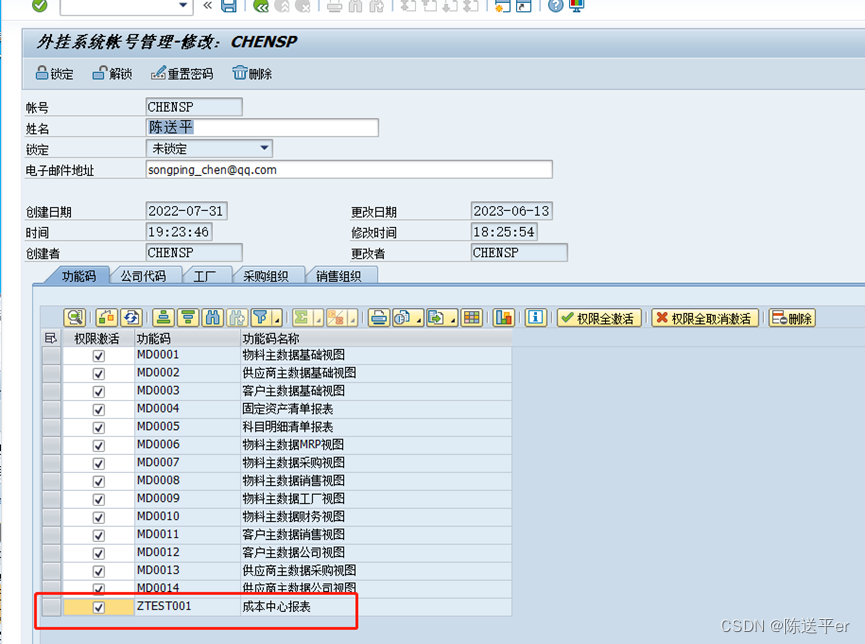

3.5、用户帐号分配权限

ZWGSY001 - 外挂系统帐号管理

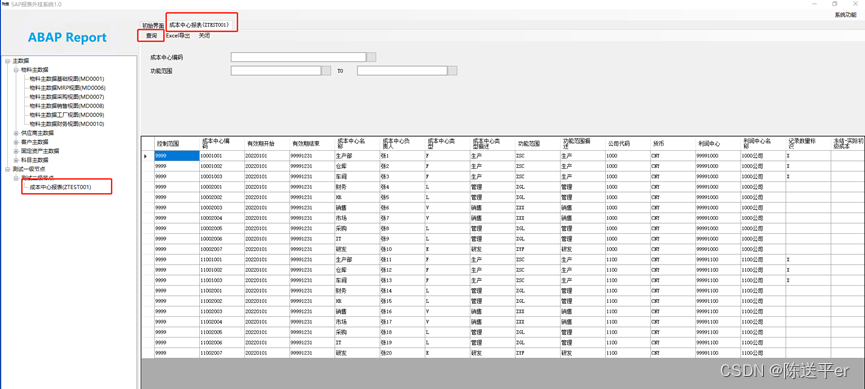

3.6、WINFORM客户端查看报表

WINFORM无需任何更改，直接登录使用。

4、C# WINFORM客户端源代码下载

源代码下载
