OVS 和 OVS-DPDK 对比

本文参考下面这篇论文，只挑取了其中关于 OVS 和 OVS-DPDK 对比的部分进行讲解，更多内容，大家有兴趣可以看论文：
https://networkbuilders.intel.com/docs/open-vswitch-enables-sdn-and-nfv-transformation-paper.pdf

OVS 目前有两种比较突出的架构，一种是原生的 OVS 架构（使用 kernel 作为 datapath），一种是基于 DPDK 的架构（使用用户空间作为 datapath）。

原生 OVS

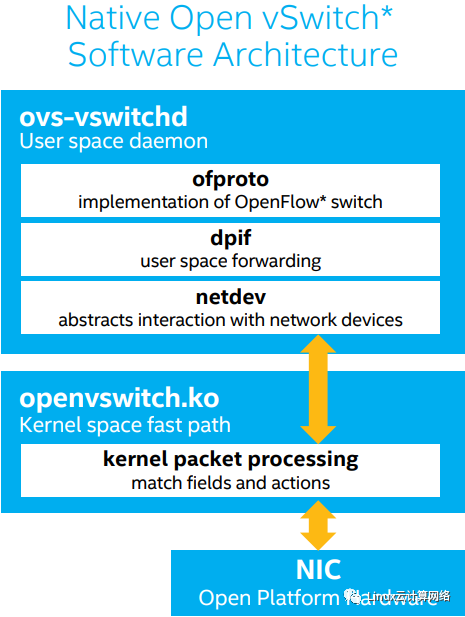

原生 OVS 架构如下所示，主要包含两个组件：

• openvswitch.ko ：在内核态负责快速路径的数据转发。转发靠流表来完成，每一个流表都包含很多的匹配项（match fields）和相应的动作（actions）

• • match fields : 定义了能够标识一个数据包的头部字段

  • actions : 定义了能够对这个数据包操作的动作，比如添加或去除 VLAN 标签、修改数据包的某个头部字段，以及控制数据包从端口的进出等等。

• ovs-vswitchd ：在用户态负责慢速路径的数据转发。

• • ofproto: 实现 OpenFlow 交换机

  • netdev: 和网络设备（包括物理的和虚拟的）交互的抽象接口层

  • dpif: 用户空间数据转发路径的实现

OVS-DPDK

基于 DPDK 的 OVS 架构如下所示，其中深色部分的模块就是引入 DPDK 相关的模块。

• dpif-netdev : 用户空间中快速路径的实现，它实现了 dpif  模块 API，可以直接操作 netdev 设备，能够实现数据包在用户空间的快速处理，减少和内核空间的切换开销。

• ofproto-dpif : 实现了 ofproto 模块 API，直接操作 dpif 层。

• netdev-dpdk : 使用 DPDK 库实现了 netdev 模块 API，提供了多种类型的接口，如下：

• • Physical ports(PMDs) : 使用 vfio 或者 igb_uio 实现的端口

  • dpdkvhostuser and dpdkvhostcuse: 使用 librte_vhost 库实现的端口，用户可以基于这两种端口类型创建 vhost-user 和 vhost-cuse 端口来完成用户空间的数据转发，并且能够实现和 VM 的快速通信，只要提供 virtio 后端驱动 vhost 即可，
