MIPI概述

---

简介

MIPI（Mobile Industry Processor Interface）是移动行业处理器接口的缩写，由移动行业处理器接口联盟（MIPI Alliance）（一个标准化组织，官网：Interface Specifications for Mobile Products | MIPI Allliance）制定的一套开放标准和规范。MIPI联盟成立于2003年，由ARM、Nokia、ST、TI等公司发起；

该组织主要定义了4种应用场景的协议：

• Multimedia：主要包含CSI（Camera Serial Interface，摄像头串行接口）、DSI（Display Serial Interface，显示串行接口）等属于重点介绍对象；还有soundwire、麦克风/喇叭接口SLIMbus。
• Control&Data：I3C
• Chip-to-Chip Inter Process Communications：射频接口DigRF
• Debug & Trace：

这个组织还有定义了其他接口：如battery interface等。

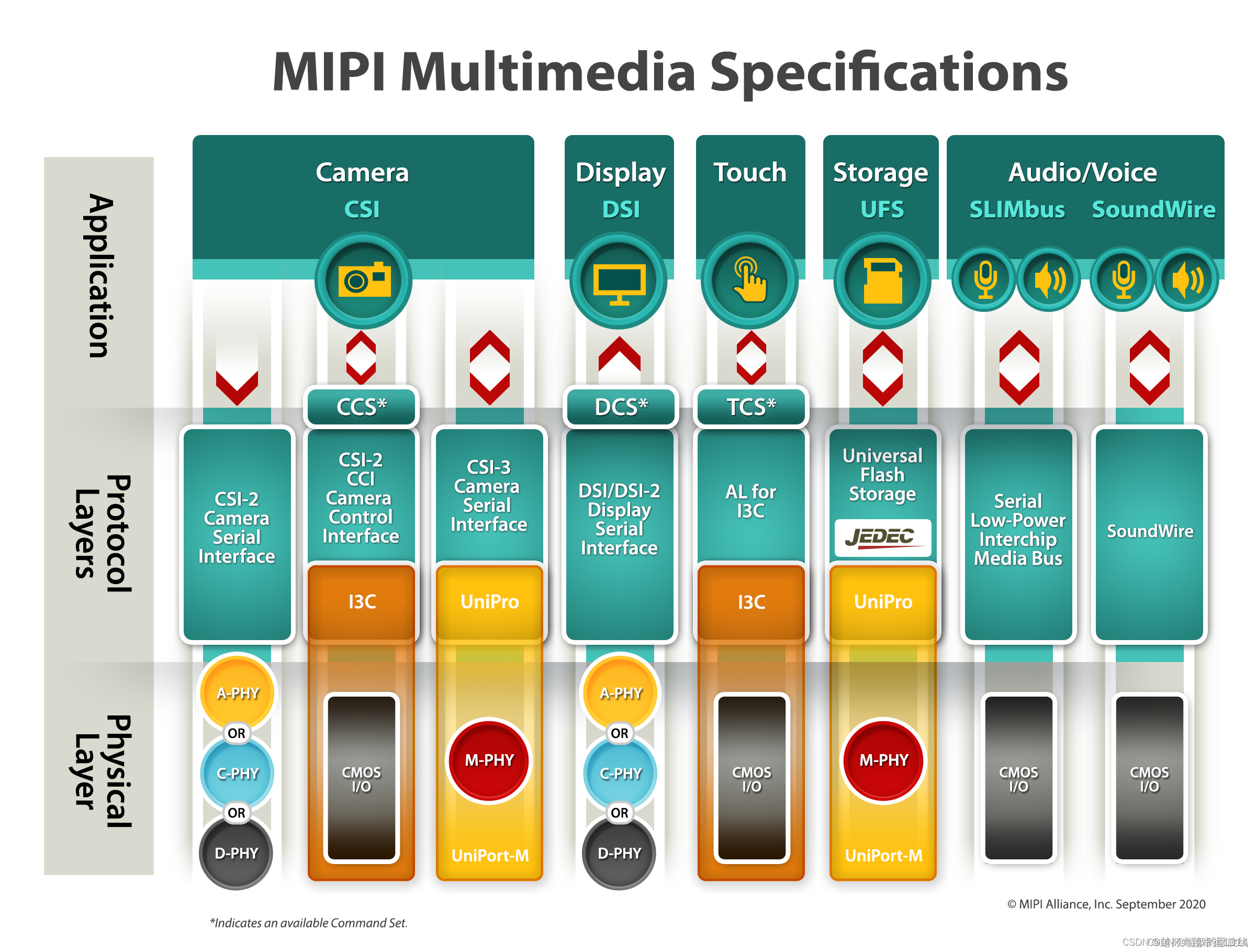

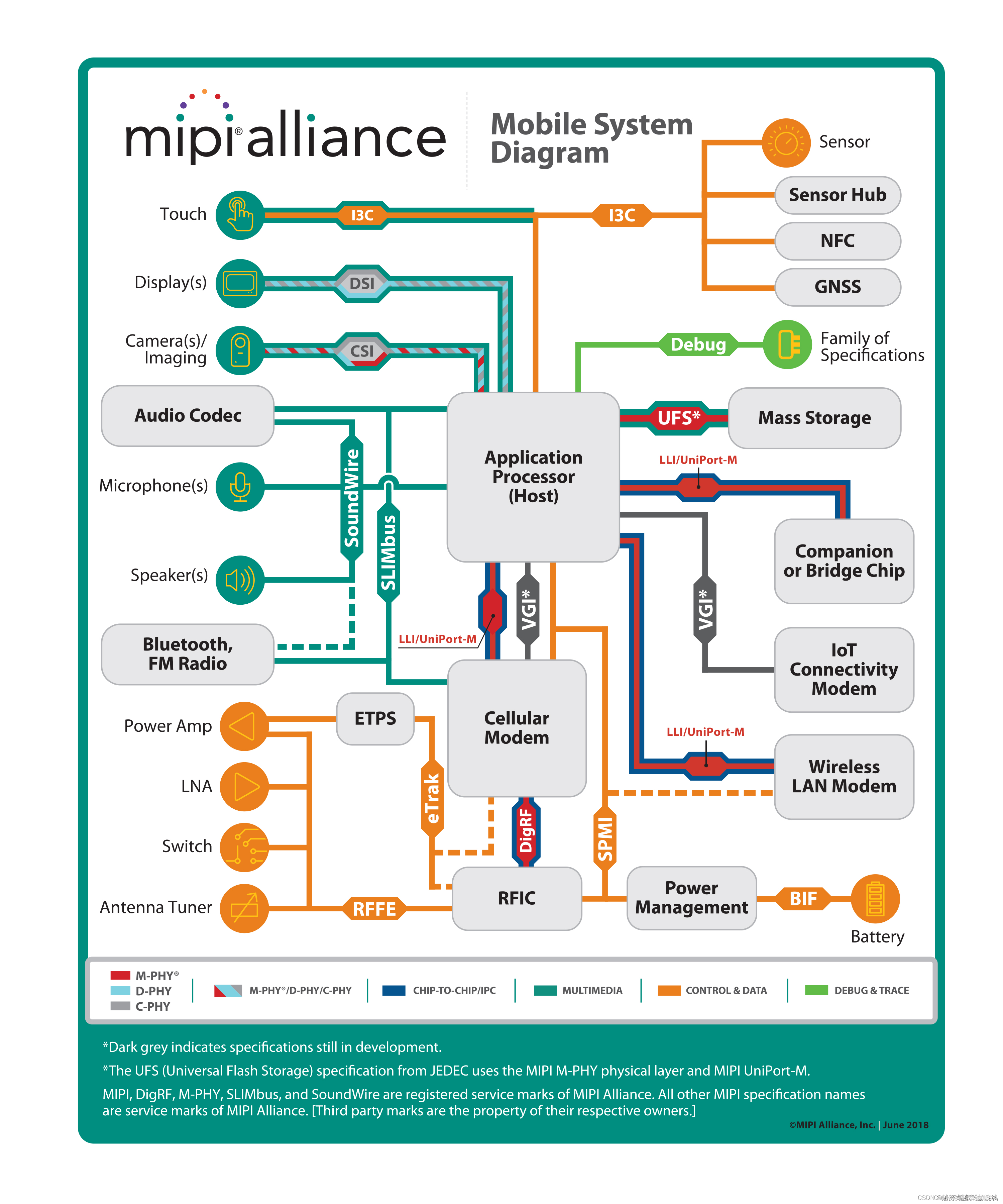

如下图介绍了MIPI联盟的家族谱：

图中信息

1、CSI-2  DSI-2 的物理层有A-PHY C-PHY  D-PHY

2、CSI-3、UFS 的物理层是M-PHY

OSI7层物理层协议待补充：

CSI

发展历史

CSI-2 、 CSI-3

备注：

1、上面的“2”与“3” 准确的来说不是版本号，而是代表协议类型；

2、根据官网信息，CSI-3使用M-PHY作为物理层，以后用到后补充；

3、没有看错，就是没有CSI-1

4、CSI-2的演化版本见下图：

需要从上图获得的信息

1、CSI-2当前共有V1.1 V1.2 V1.3 V2.0  V2.1 V3.0  V4.0共七个版本，截止2024.7.4 已有V4.0.1、V4.1一共9个版本

2、不同的版本其物理层不一样，也就意味着硬件接口会根据物理层的不同有差异；其物理层版本也不一样，也即单lane速率也不一样；

3、MIPI不同物理层不同版本的单lane速率，是选择接口的重要依据（计算速率），后续补充如何计算

DSI

发展历史

DSI、DSI-2

备注：

1、你没看错，有个协议就叫DSI ，他也不加-1；就是把你弄乱

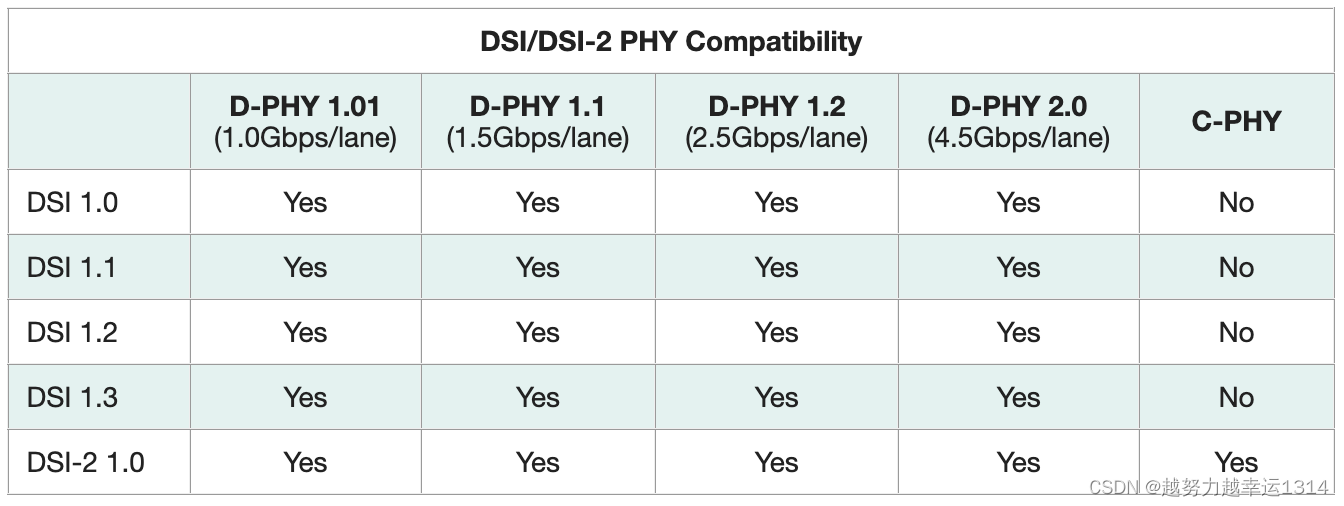

需要从上图获得的信息

1、DSI协议已经发展到了V1.3版本，其实截止到2024.7.4，是到了V1.3.2版本

2、DSI协议的物理层只有D-PHY

3、DSI-2协议其实已经发展到了V2.1版本（截止2024.7.4），并支持MIPI C-PHY v2.0/v2.1 和 MIPI D-PHY v3.0的物理层

D-PHY

LP 与 HS 模式

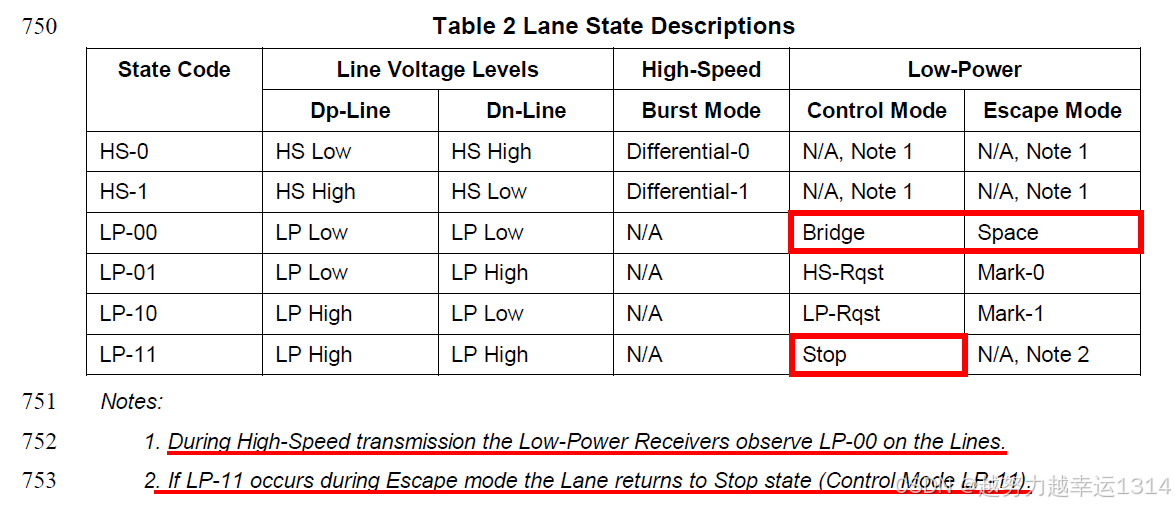

从上表可知

1、HS仅仅在高速数据传输中使用，LP模式则同时包含控制模式

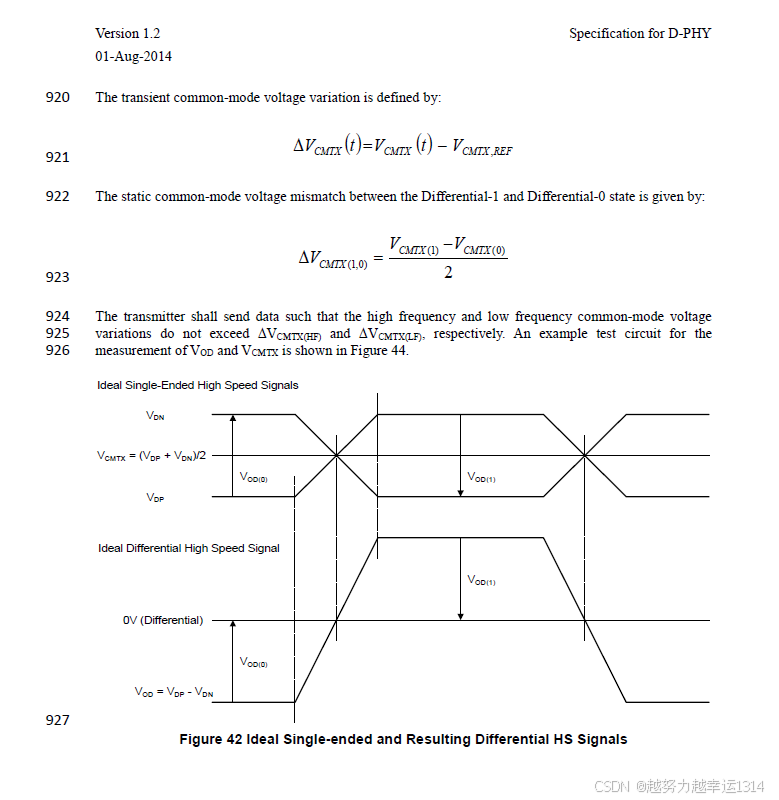

2、HS模式下逻辑0为DP为低、DN为高；逻辑1为DP为高、DN为低；

3、LP-01：表示DP为低，DN为高

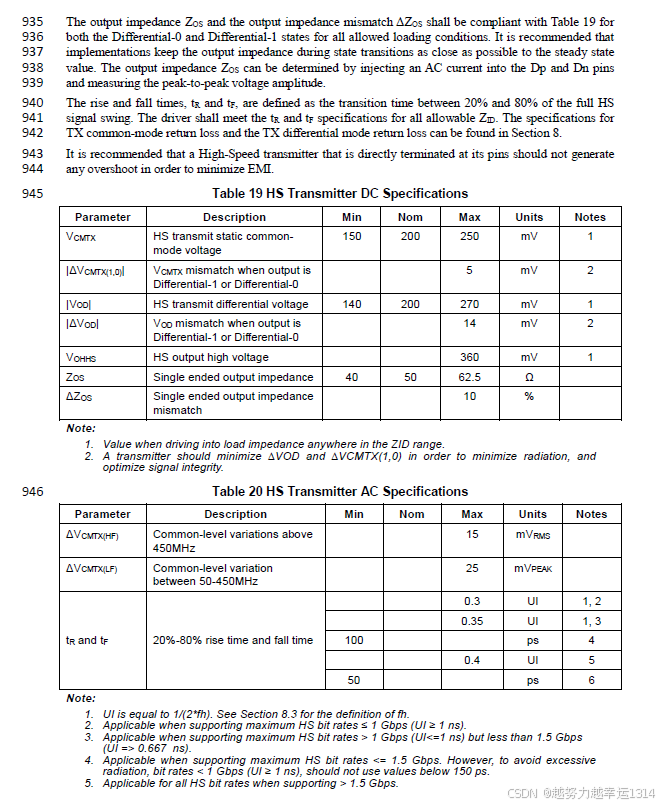

4、补充:HS模式下高电平为0.2V;LP模式下高电平为1.2V;

HS模式转换过程

LP11--->LP01--->LP00--->HS--->LP11

C-PHY

原理图设计

1、使用共模滤波器作用？

PCB走线设计

测试验证

• D-Phy眼图测试:CLK、DATA信号质量测试及CLK与DATA之间时序测试
• 电源上下电时序测试：DVDD AVDD DOVDD测试
• I2C信号测试

MIPI眼图测试

UI计算

UI的基本公式是：UI=1/f(HS)​

其中：

• UI 是单位间隔，以秒为单位。
• f(HS​) 是高速（High Speed，HS）模式下的时钟频率，以赫兹（Hz）为单位。

例如，如果一个MIPI D-PHY接口工作在1.5 Gbps的数据速率，那么其HS模式下的时钟频率为1.5 GHz。根据上述公式，UI将是：

UI=1/1.5G

UI=0.6666666667 nsUI=0.6666666667 ns

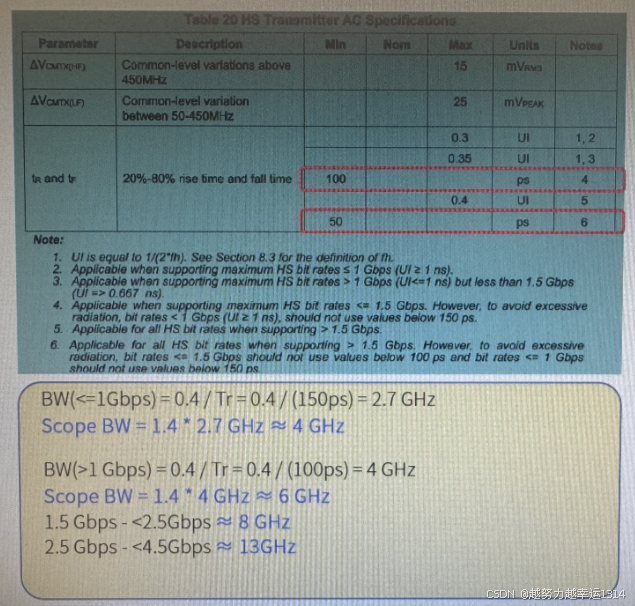

示波器选择

示波器校准

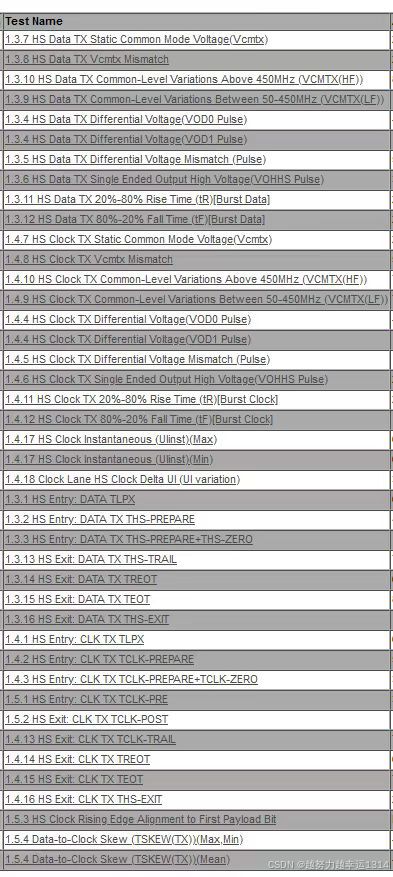

各个测试项解析：

Test 1.3.1 – Data Lane HS Entry: Data Lane TLPX Value

 测试目的：验证 𝑇𝐿𝑃𝑋 的持续时间，其全称为“Transmitted length of any Low-Power state    period”，对应的是协议中所定义的LP-01状态持续的时间；

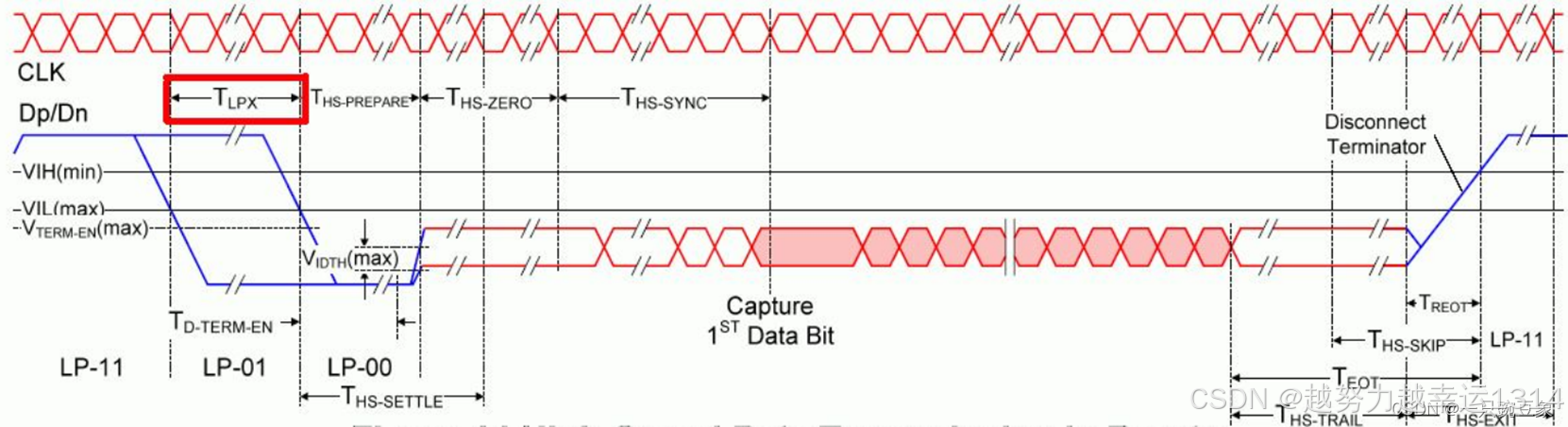

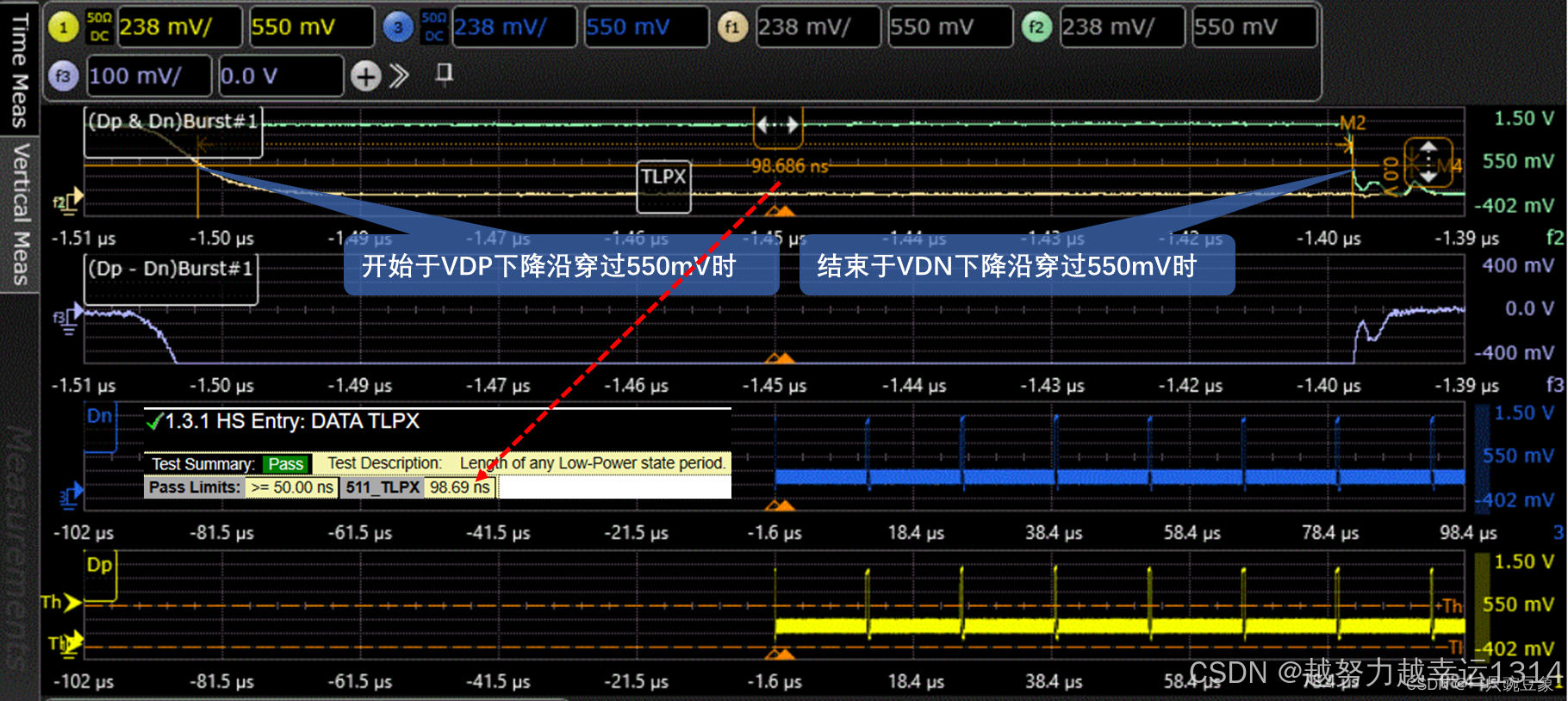

如下图所示，测量状态将从数据的单端P信号的 𝑉𝐷𝑃 下降沿穿过最大低电平LP阈值 𝑉𝐼𝐿,𝑀𝐴𝑋 的时刻开始，并在数据的单端N信号的 𝑉𝐷𝑁 下降沿穿过相同的阈值时结束，建议阈值 𝑉𝐼𝐿,𝑀𝐴𝑋 = 550𝑚𝑉 ；

1.3.2 HS Entry: DATA TX THS-PREPARE

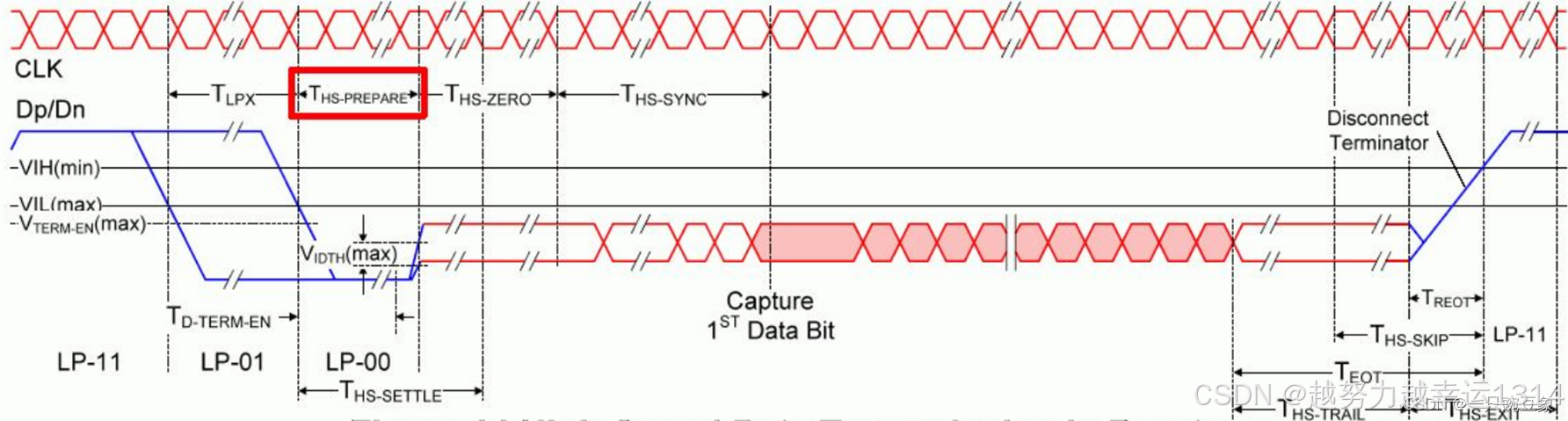

 测试目的：验证 𝑇𝐻𝑆−𝑃𝑅𝐸𝑃𝐴𝑅𝐸 的持续时间，其对应的是协议中所定义的LP-00状态的值；

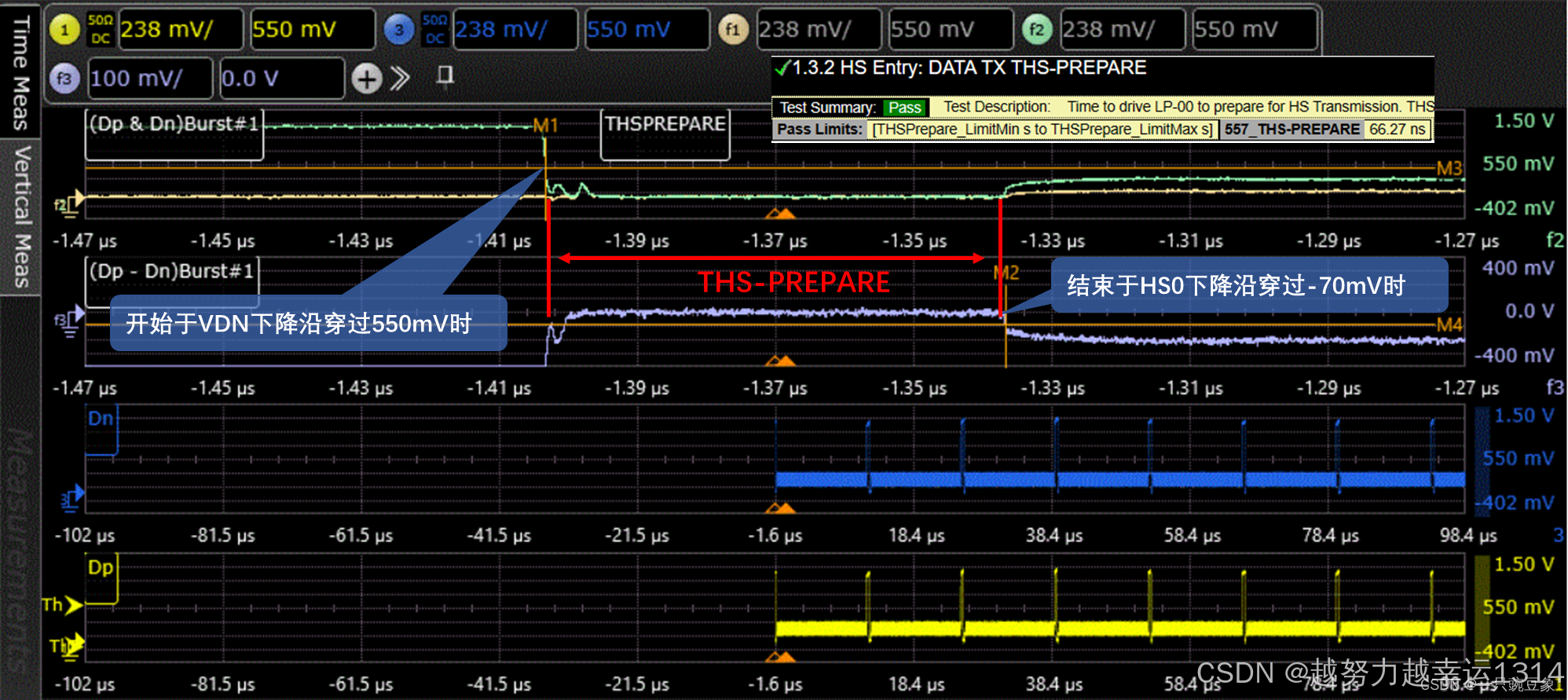

如下图所示，测量状态将从 𝑉𝐷𝑁 下降沿穿过低于最大低电平LP阈值 𝑉𝐼𝐿,𝑀𝐴𝑋 的时刻开始，并结束于HS- zero差分状态开始的时刻，即最小有效HS-0差分阈值电平(-70mV)处；

判定标准：40𝑛𝑠 + 4𝑈𝐼 ≤ 𝑇𝐻𝑆−𝑃𝑅𝐸𝑃𝐴𝑅𝐸 ≤ 85𝑛𝑠 + 6𝑈𝐼

1.3.3 HS Entry: DATA TX THS-PREPARE+THS-ZERO

 测试目的：𝑇𝐻𝑆−𝑃𝑅𝐸𝑃𝐴𝑅𝐸 + 𝑇𝐻𝑆−𝑍𝐸𝑅𝑂

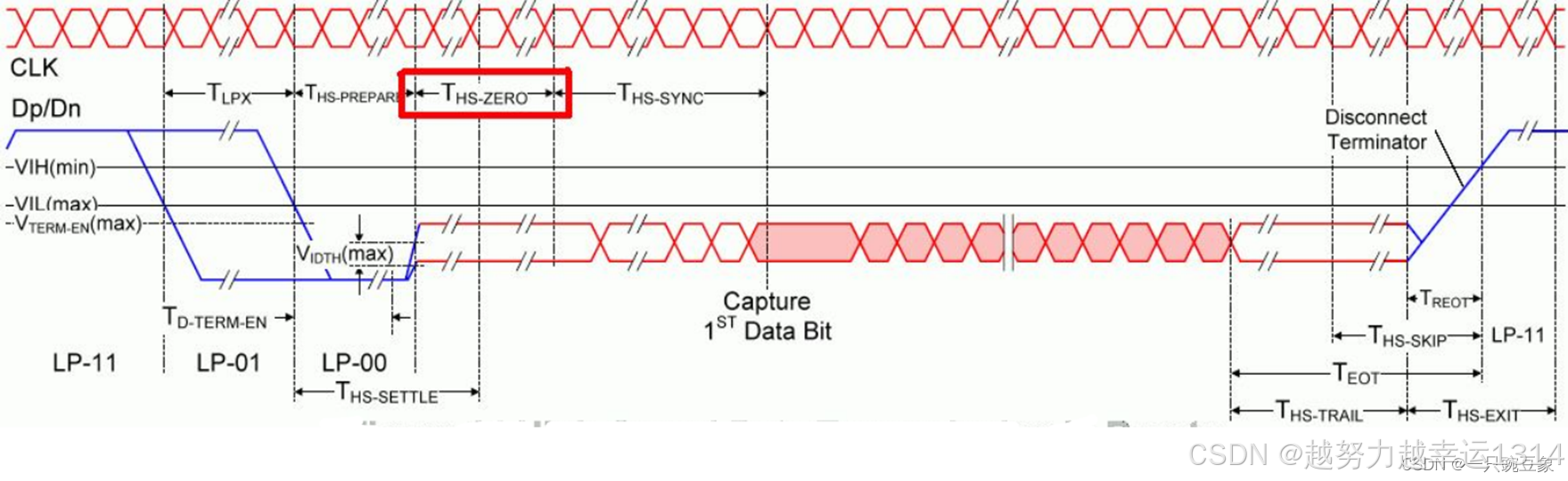

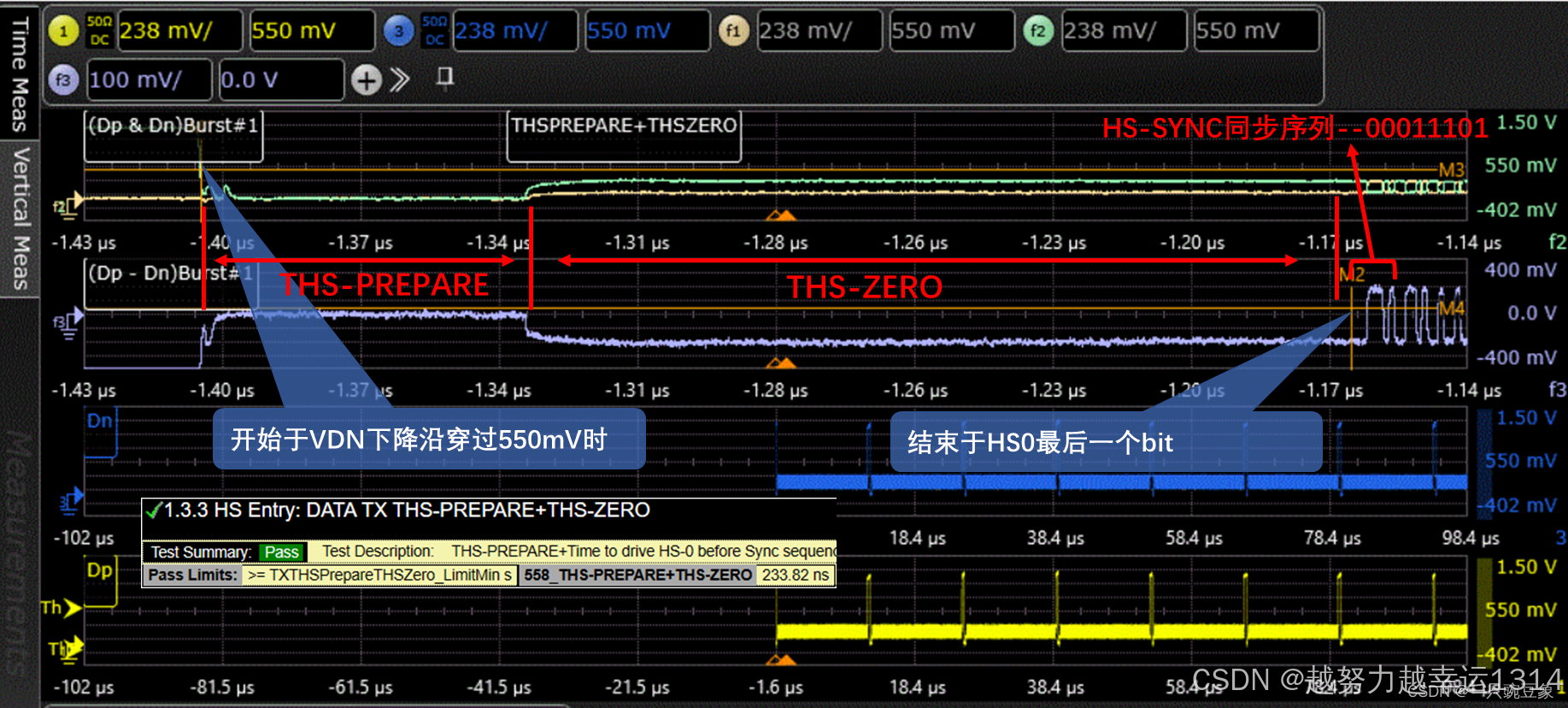

如下图所示，测量状态将从 𝑇𝐻𝑆−𝑃𝑅𝐸𝑃𝐴𝑅𝐸 开始（ 𝑉𝐷𝑁 下降沿穿过𝑉𝐼𝐿,𝑀𝐴𝑋 的时刻），并结束于扩展HS-0差分状态的末端，即HS同步序列的第一个比特的开始点，值得注意的是，这一结束点不是在第一个HS-1转换，而是提前的三个HS单位间隔，因为HS-SYNC同步序列从0001开始，完整的HS-SYNC的序列为 “00011101”

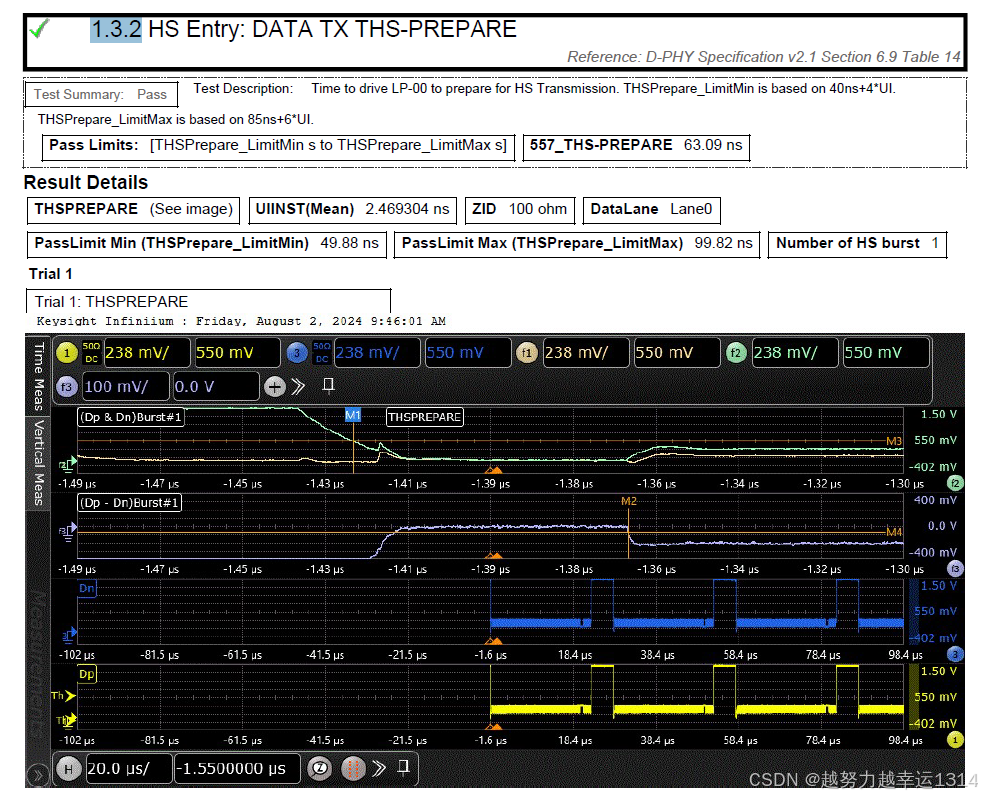

判定标准：𝑇𝐻𝑆−𝑃𝑅𝐸𝑃𝐴𝑅𝐸 + 𝑇𝐻𝑆−𝑍𝐸𝑅𝑂 ≥ 145𝑛𝑠 + 10𝑈𝐼(见下图3的Test Summary)

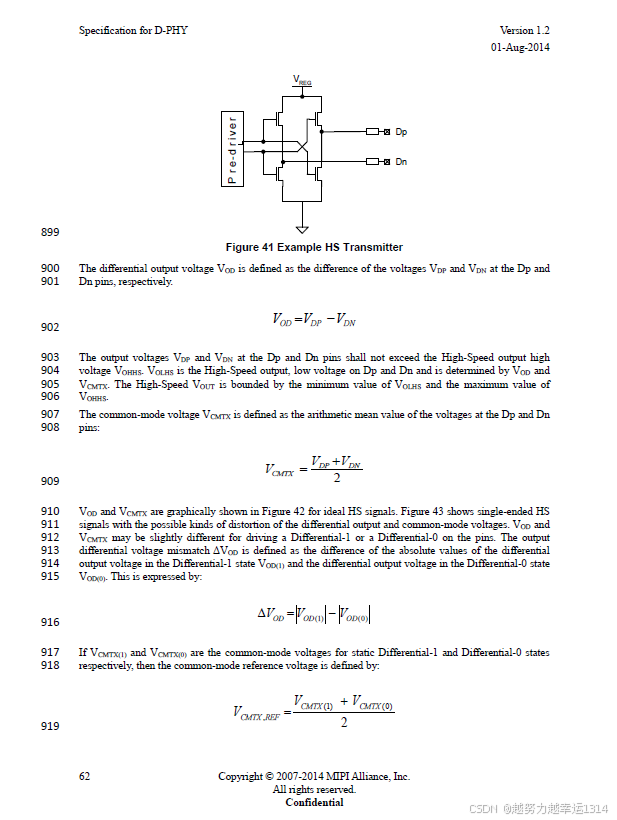

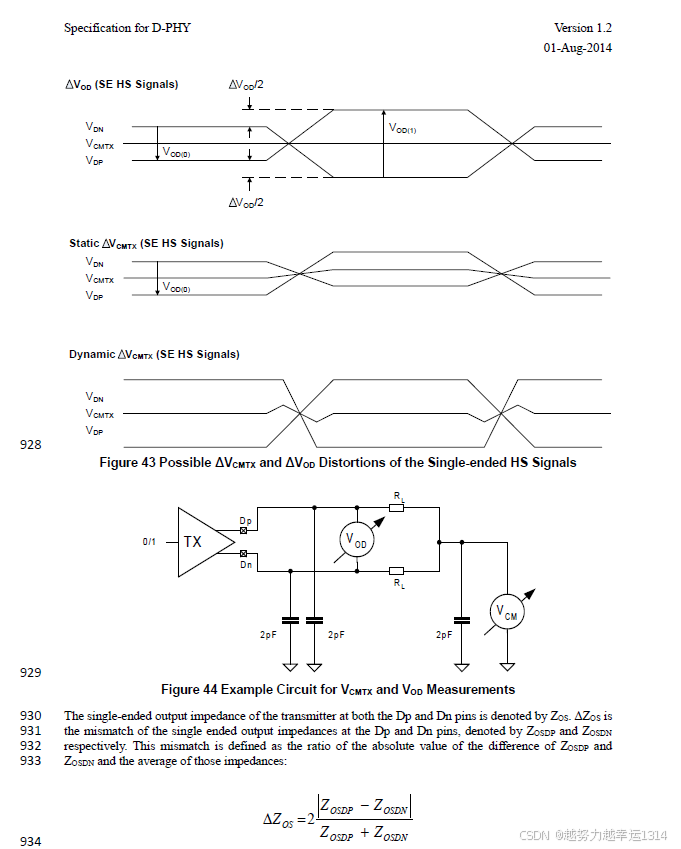

以下测试项科参考如下官方文档：
