Android应用性能优化：过度绘制的识别与解决

本文还有配套的精品资源，点击获取

简介：本文深入探讨Android开发中的过度绘制问题，包括概念、影响和优化策略。过度绘制是指屏幕像素的重复绘制，导致性能下降和电池寿命缩短。通过使用Android工具检测过度绘制区域，并采用布局优化、视图自定义绘制等方法来减少过度绘制，提升应用性能和用户体验。

1. Android过度绘制的概念与影响

在Android应用开发过程中，过度绘制是一个经常被提及但又容易被忽视的问题。它指的是屏幕上某些像素被反复重绘多次，从而导致无效的计算和资源消耗。过度绘制不仅会拖慢应用的性能，还可能导致电池寿命缩短。为了确保应用界面的流畅和高效，理解并掌握过度绘制的原理及其对系统性能的影响至关重要。在接下来的章节中，我们将详细探讨过度绘制的概念、原因、检测方法以及优化策略，帮助开发者提升Android应用的性能和用户体验。

2. 深入理解过度绘制的原因及其影响

2.1 过度绘制的定义与原理

2.1.1 过度绘制的含义与场景

过度绘制（Overdraw）是Android系统中一个重要的性能问题，它指的是在屏幕上多次绘制同一个像素点的现象。在Android系统中，每次View的绘制都会消耗CPU和GPU资源，如果一个像素点被重复绘制多次，那么就会造成资源的浪费，影响应用的性能。具体来说，过度绘制在以下场景中尤为常见：

• 复杂的背景和装饰 ：使用大量渐变、阴影和位图等复杂的背景和装饰会增加绘制负担。
• 不恰当的布局结构 ：布局层次过多或者不合理的布局结构会导致视图的重复绘制。
• 列表滚动性能问题 ：在ListView或者RecyclerView等可滚动组件中，如果没有适当优化，列表项的过度绘制会严重影响滚动性能。

过度绘制不仅会消耗宝贵的系统资源，还会导致用户界面的不必要延迟，从而影响用户体验。对于开发者来说，了解和解决过度绘制问题，是构建流畅和高效Android应用的关键。

2.1.2 过度绘制产生的原因

过度绘制通常是由于以下几个原因导致的：

• 视图层级嵌套过深 ：在Android开发中，开发者往往会设计复杂的布局结构，这样就容易造成视图的层级嵌套过深，每个层级的视图在绘制过程中都会覆盖上一层的内容，导致过度绘制。
• 不正确的布局属性使用 ：例如，使用复杂的背景图或者在视图上添加阴影、渐变等效果，这些都可能造成额外的绘制负担。
• 不恰当的组件使用 ：某些组件如Button、TextView等默认带有背景，如果开发者不注意，可能会在它们之上再放置其他带有背景的视图，从而产生无谓的重绘。

过度绘制的问题可能在应用开发过程中由于设计和编码的疏忽被引入，但如果开发者能够主动识别并加以解决，就能显著提升应用性能。

2.2 过度绘制对Android系统的影响

2.2.1 过度绘制对性能的影响

过度绘制首先对应用的性能有着直接的影响，因为每次屏幕绘制都需要CPU和GPU的协作来完成。具体的影响包括：

• 降低帧率 ：如果屏幕上的像素点被多次绘制，CPU和GPU需要处理更多的绘制任务，导致处理每个帧的时间增长，从而降低了帧率（FPS），造成界面卡顿。
• 增加电量消耗 ：CPU和GPU的过度使用意味着更多的电能消耗，这对于移动设备来说是尤其不利的，因为它会缩短电池的续航时间。

针对性能影响，开发者需要在设计和实现阶段就考虑这些因素，通过优化布局和减少不必要的绘制来减轻系统的负担。

2.2.2 过度绘制对电池续航的影响

电池续航是移动设备用户非常关心的一个方面。过度绘制导致的额外资源消耗，会直接缩短设备的电池续航时间，原因如下：

• 持续的CPU和GPU活动 ：过度绘制意味着CPU和GPU需要持续工作来完成屏幕的绘制任务，这种持续活动会迅速消耗电池电量。
• 电池热量的增加 ：由于过度绘制造成的额外能量消耗，设备可能会产生更多热量。过高的热量不仅影响设备性能，也会加速电池老化。

因此，在开发移动应用时，考虑到用户对电池续航的期望，优化过度绘制是提升用户体验的重要方面。

为了深入了解和解决过度绘制的问题，下一章节将介绍检测与诊断过度绘制的方法和工具。我们将学习如何使用Android Studio内置的工具来识别过度绘制，并分析报告数据以识别问题所在。

3. 检测与诊断过度绘制问题

检测与诊断过度绘制问题是解决性能瓶颈的第一步。在本章中，我们将深入了解如何利用Android Studio提供的工具来识别和分析过度绘制问题，并提供实际案例以加深理解。

3.1 过度绘制的检测工具

3.1.1 Android Studio的过度绘制工具使用

Android Studio内置的过度绘制工具可以帮助开发者可视化地识别界面中的过度绘制区域。通过这个工具，开发者可以直观地看到哪些区域出现了过度绘制，并且可以获取这些区域的颜色编码信息。

在Android Studio中打开一个项目，点击"Run"按钮运行应用，在应用运行的状态下，切换到"Android Monitor"标签页，选择"GPU"选项卡下的"Overdraw"。这样就可以在手机屏幕上看到不同颜色的渲染效果：

• 蓝色：代表正常绘制（1x overdraw）
• 绿色：代表1次过度绘制（2x overdraw）
• 淡粉色：代表2次过度绘制（3x overdraw）
• 深粉色：代表3次或更多过度绘制（4x overdraw）

使用Overdraw工具可以快速识别那些性能消耗较大的界面部分，为后续的优化工作提供依据。

3.1.2 分析过度绘制的报告数据

除了实时的视觉反馈，Android Studio还提供了一个Overdraw的报告数据，允许开发者分析应用在特定时间内发生的过度绘制情况。

在Android Studio中，点击"Profile"标签页，然后点击左侧的"Overdraw"图标，就可以查看应用的过度绘制报告。这个报告不仅包括过度绘制的次数，还包括了绘制调用的次数、绘制的总区域等详细数据，帮助开发者更精确地定位问题。

开发者可以利用这些数据，结合代码层面的分析，来判定是哪一个视图或者视图层次导致了过度绘制。

3.2 如何诊断过度绘制问题

3.2.1 识别过度绘制的视图

一旦我们有了过度绘制的数据和视图，下一步就是识别出导致过度绘制的视图。这可以通过查看布局的层次结构来完成。

在Android Studio中，开发者可以使用Layout Inspector工具来检查运行中的应用的布局层次结构。打开Layout Inspector，点击"Capture View Hierarchy"按钮，然后在模拟器或者连接的设备上操作应用。这时开发者可以清晰地看到界面的布局结构，并且点击布局结构的任意节点，就可以查看该视图的所有属性，包括是否被过度绘制。

3.2.2 过度绘制问题的案例分析

为了更好地理解如何诊断和解决过度绘制问题，我们来看一个具体的案例。

假设我们有一个用户界面，其中包含了一个列表，每个列表项都包含了一些按钮和文本。通过使用Overdraw工具，我们发现列表项区域有严重的过度绘制情况。通过Layout Inspector工具，我们发现列表项中的每个按钮都有自己的背景色，并且这些按钮被嵌套在列表项视图中。由于按钮和列表项视图都有自己的背景色，导致了不必要的背景叠加。

为了解决这个问题，我们可以进行如下优化：

• 移除按钮的背景色，只保留列表项的背景色。
• 如果可能，使用选择器（selector）作为背景色，这样按钮的背景色就只在被点击时显示。

优化之后，重新使用Overdraw工具检查，会发现过度绘制的情况有了明显的改善。

检测和诊断过度绘制问题是一个涉及多个步骤的过程，需要仔细地分析和调整，以达到优化性能的目的。在下一章中，我们将继续深入探讨在实践中如何减少过度绘制，并提高应用的性能表现。

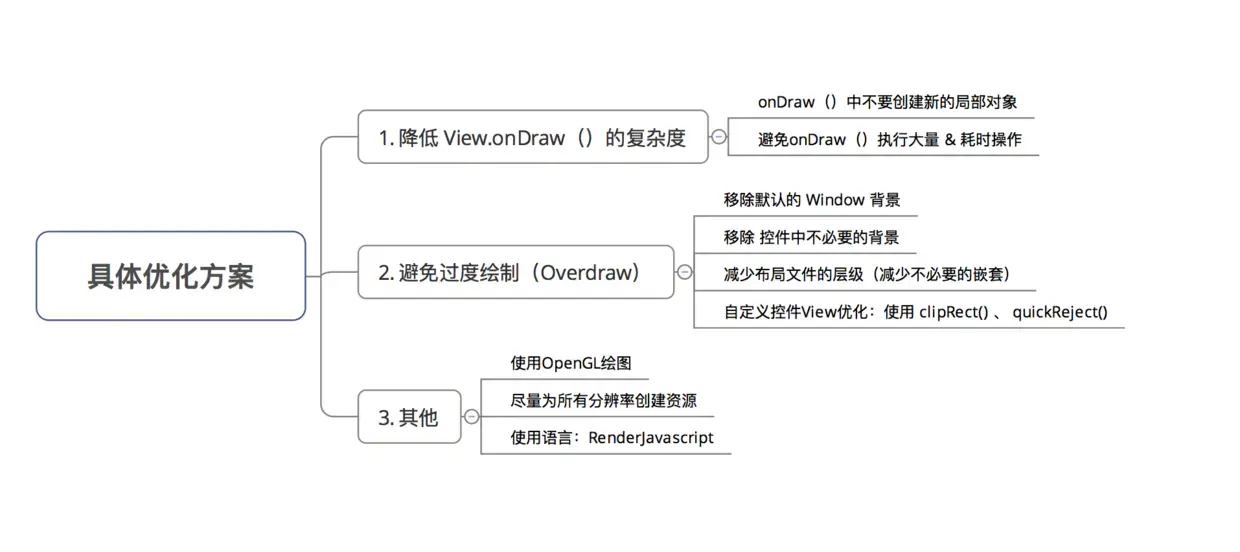

4. 实践中的过度绘制优化策略

过度绘制是一个经常被忽略但对Android应用性能有重大影响的问题。为了提升用户体验和应用的性能，我们不仅需要理解过度绘制，还要学会如何在实践中进行优化。本章节将详细介绍几种常见的优化策略，并通过代码和案例，阐述如何在实际项目中应用这些策略来减少过度绘制。

4.1 优化布局结构减少视图重叠

在Android应用中，视图的重叠往往是导致过度绘制的主要原因之一。为了减少过度绘制，我们需要优化布局结构，减少不必要的视图重叠。

4.1.1 布局嵌套的优化

布局嵌套是引起视图重叠最常见的原因。嵌套过多的布局，不仅会导致过度绘制，还会拖慢应用的渲染速度。为了优化这一点，我们可以采取以下措施：

• 扁平化布局 ：尽可能减少布局层级，使用如LinearLayout或ConstraintLayout等支持复杂布局的单一布局来替代嵌套的多个简单布局。
• 视图合并 ：将一些简单的视图如TextView或ImageView合并成一个，这样可以减少视图的创建和嵌套，从而降低重绘频率。

代码示例：

<!-- 原先的嵌套布局 -->
<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="vertical">
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">
        <Button
            android:id="@+id/button1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Button 1"/>
        <Button
            android:id="@+id/button2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Button 2"/>
    </LinearLayout>
    <!-- 更多嵌套视图 -->
</LinearLayout>

<!-- 优化后的扁平化布局 -->
<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="vertical">
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">
        <Button
            android:id="@+id/button1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Button 1"/>
        <Button
            android:id="@+id/button2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Button 2"/>
    </LinearLayout>
    <!-- 使用merge标签简化布局 -->
    <include layout="@layout/another_layout"/>
</LinearLayout>

4.1.2 布局重用与组件化

重用布局和组件化是减少重复布局代码的有效方法。通过组件化，可以将常用的布局和功能封装为独立的模块，减少代码重复，同时使得布局结构更加清晰，从而减少视图的重叠和过度绘制。

代码示例：

<!-- 使用<include>标签重用布局 -->
<include layout="@layout/top_bar" android:layout_width="match_parent" android:layout_height="wrap_content"/>

<!-- 将通用布局封装为组件 -->
<!-- top_bar.xml -->
<LinearLayout
    android:id="@+id/topBar"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="horizontal"
    android:background="@color/primary">
    <!-- 标题、按钮等 -->
</LinearLayout>

4.2 移除不必要的背景与装饰

背景和装饰元素如果不必要地占用大量绘制资源，则应考虑移除或优化。背景通常占据了较多的绘制时间，所以应合理地选择和使用背景。

4.2.1 背景优化的技巧

在Android开发中，背景可以是纯色、渐变、图片或9-patch图像，但不同的背景类型对性能的影响不同。选择对性能影响最小的背景类型是很重要的。

• 使用纯色背景 ：纯色背景的绘制性能最佳，因为它几乎是开销最小的。
• 避免过大的图片背景 ：大尺寸图片的处理和绘制成本很高，应当尽量避免或者使用合适的尺寸。
• 利用9-patch图像 ：9-patch图像可以拉伸而不失真，在需要动态拉伸的背景下使用，可以提高渲染效率。

代码示例：

<!-- 使用纯色背景 -->
<View
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="@android:color/white"/>

4.2.2 装饰元素的合理化

装饰元素如阴影、边框等，通常也是性能开销较大的部分，合理的使用装饰元素可以提升界面的美观程度，但需要在性能和美观之间做适当的权衡。

• 阴影的使用 ：阴影可以为应用带来深度和层次感，但过度使用会增加绘制负担。可以考虑使用系统提供的elevation属性来实现阴影效果，因为这一属性已被优化，相比传统的drawable阴影，性能更佳。
• 边框的绘制 ：如果必须使用边框，尽量使用简单的形状绘制，避免复杂和不规则的边框设计。

代码示例：

<!-- 使用elevation属性来添加阴影 -->
<View
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:elevation="4dp"/>

4.3 使用透明度与阴影优化绘制

透明度和阴影是UI设计中常用的效果，但它们对性能的影响也不容忽视。合理地运用透明度和阴影可以既保持设计感又能优化性能。

4.3.1 透明度对视图绘制的影响

过度使用透明度会在绘制时产生额外的合成操作，这会影响应用的性能。在使用透明度时，应遵循以下原则：

• 减少透明视图的层级 ：减少透明度视图的嵌套层级，避免不必要的视图合成。
• 使用层级较低的视图应用透明度 ：在层级较深的视图上应用透明度会增加渲染负担，尝试将透明度应用在层级较浅的视图上。
• 适当使用alpha值 ：通常alpha值在0.3到0.7之间可以获得较为理想的视觉效果和性能表现。

代码示例：

<!-- 适当使用透明度 -->
<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Hello, World!"
    android:alpha="0.6"/>

4.3.2 阴影与边框的绘制策略

阴影和边框会增加视图的绘制复杂度，尤其是在动态变化的情况下。优化阴影和边框的绘制策略包括：

• 避免动态阴影 ：动态变化的阴影会增加GPU的负担，如果可能，尽量使用静态阴影。
• 使用XML drawable来绘制边框 ：使用XML定义的drawable来绘制边框，这种方式比使用两个嵌套的View更高效，因为它避免了额外的视图绘制。

代码示例：

<!-- 使用drawable作为边框 -->
<View
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:background="@drawable/border"/>

以上这些策略都可以帮助开发者在项目实践中有效地减少过度绘制，提升应用的性能和用户体验。通过结合实际案例，不断地测试和调整，我们可以找到最合理的优化方案。

5. 自定义View的绘制优化与兼容性

5.1 自定义View的提前绘制策略

5.1.1 提前绘制的原理

在Android开发中，自定义View往往需要处理复杂的绘图操作，比如动画、图形的绘制等。提前绘制（Off-screen rendering）是优化自定义View性能的一种常用技术，其核心思想是在一个与屏幕无关的离屏位图（Off-screen bitmap）上完成所有的绘制任务，然后将这个位图绘制到屏幕上。这样做可以减少对屏幕的多次绘制，减少系统资源的消耗，尤其是在有透明度和复杂混合模式的图形绘制中尤为重要。

提前绘制可以有效地减少重绘次数，因为所有的绘制操作都是直接对内存中的位图进行操作，最后一次性渲染到屏幕上。这种做法对比直接在屏幕上进行绘制，能够显著降低Android系统对于重绘和重排的需要，从而优化性能。

5.1.2 实现提前绘制的方法

为了实现提前绘制，开发者需要在自定义View的 onDraw 方法中，使用 Bitmap.createBitmap 创建一个位图，并使用 Canvas 来在该位图上进行所有的绘制操作。下面是一个简单的代码示例，展示了如何为自定义View启用提前绘制：

public class CustomView extends View {
    private Bitmap offscreenBitmap;
    private Canvas offscreenCanvas;

    public CustomView(Context context, AttributeSet attrs) {
        super(context, attrs);
        // 创建位图和画布，尺寸与自定义View相同
        offscreenBitmap = Bitmap.createBitmap(getWidth(), getHeight(), Bitmap.Config.ARGB_8888);
        offscreenCanvas = new Canvas(offscreenBitmap);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        // 使用offscreenCanvas在离屏位图上进行绘制
        offscreenCanvas.drawColor(Color.WHITE); // 清空上一次的绘制内容
        // 这里添加具体的绘制代码
        // 将离屏位图绘制到屏幕上
        canvas.drawBitmap(offscreenBitmap, 0, 0, null);
    }
}

在上述代码中， offscreenCanvas 用于在 offscreenBitmap 上进行所有的绘图操作，最后将绘制好的位图通过 drawBitmap 方法绘制到屏幕上。

需要注意的是，提前绘制虽然可以提升性能，但也增加了内存的使用。因此，开发者需要根据实际情况平衡性能和内存使用，避免过度使用提前绘制导致应用的内存占用过高。

5.2 硬件加速与自定义View的兼容性

5.2.1 硬件加速的影响分析

硬件加速是通过GPU来加速图形处理的一种技术。在Android中，默认情况下，开启硬件加速可以提升UI渲染的性能，特别是在动画和滚动时更为明显。然而，对于自定义View来说，硬件加速可能会引起一些兼容性问题，因为并非所有的绘图操作都能很好地在GPU上执行。例如，直接在Canvas上使用 clipPath 或者 drawPicture 等方法时，可能会与硬件加速发生冲突。

硬件加速通过将视图的绘制操作转换为可以由GPU处理的命令来提高性能。但是，这一转换过程并不总是无成本的，尤其是在处理复杂的自定义View时。由于GPU和CPU在处理指令集上的差异，一些绘图指令可能在GPU上实现起来并不高效，或者根本不可行。这就需要开发者对特定的绘制操作进行兼容性处理。

5.2.2 兼容性的处理方法

为了确保自定义View在开启硬件加速的情况下能够正常工作，开发者可以采取以下几种策略：

• 检查文档和工具提示 ：在使用某些View和Canvas API时，Android Studio的代码编辑器会提供工具提示，告知开发者哪些操作不支持硬件加速。应当仔细检查这些信息，并尽量避免使用那些不兼容的API。
• 使用兼容层 ：对于一些不支持硬件加速的绘制操作，可以使用Android提供的兼容层，比如 setLayerType 方法，它可以临时关闭硬件加速以适应某些复杂的绘图操作。
• 测试和调试 ：对于自定义View，特别是一些包含复杂图形和动画的View，需要在不同的设备和配置上进行充分的测试，确保在所有情况下都能正常工作。

一个简单的处理示例：

public class CustomView extends View {
    // ...

    @Override
    protected void onDraw(Canvas canvas) {
        // 检查当前视图是否支持硬件加速
        if (!isHardwareAccelerated()) {
            // 如果不支持，可以使用兼容层
            setLayerType(LAYER_TYPE_SOFTWARE, null);
        }
        // 在这里进行绘制操作...
    }
    // ...
}

在上述代码中， isHardwareAccelerated 方法用来检查当前视图是否支持硬件加速，如果当前环境不支持硬件加速，则使用 setLayerType 方法和 LAYER_TYPE_SOFTWARE 参数来在软件层面进行绘制，这样可以最大程度地保证自定义View的兼容性。

开发者应当意识到，硬件加速是一个强大的工具，但也可能引入一些潜在的问题。因此，适时地进行测试和调整，确保应用在不同环境下的一致性和稳定性，是维护一个高性能、高兼容性应用的关键。

6. 利用工具和最佳实践优化过度绘制

6.1 使用Profile GPU Rendering工具优化

6.1.1 工具使用教程

在Android开发中， Profile GPU Rendering 是Android Studio提供的一个强大的工具，用于监视和分析应用在GPU渲染方面的性能。通过它可以直观地看到每一帧的渲染时间，帮助开发者识别渲染问题。

要使用 Profile GPU Rendering ，首先需要开启开发者模式下的调试GPU过度绘制选项。然后，在Android Studio中，选择菜单 View -> Tool Windows -> Android Profiler ，并在弹出的窗口中选择 GPU 标签页。

在 GPU 视图中，将看到一个时间轴，按照不同的颜色区分了不同的渲染阶段。通过分析这些颜色块，可以判断是哪一个阶段耗时过长。例如，蓝色块表示绘制时间，如果它过长，可能意味着视图层次结构过于复杂或某个视图需要优化。

接下来，点击 Record 按钮开始记录GPU的渲染过程。在设备上操作应用，你将能看到每一帧的渲染时间及它在不同阶段的分配。通过这些数据，可以针对性地对应用进行过度绘制优化。

6.1.2 实际案例的优化过程

假设我们有一个简单的列表界面，运行时发现滚动时帧率不稳定。通过 Profile GPU Rendering 工具进行分析，发现列表项中存在明显的蓝色块，表明有过度绘制问题。

接下来，我们按照以下步骤进行优化：

1. 布局优化 ：检查布局文件，减少嵌套层级，合并能合并的视图组。例如，将多个嵌套的 LinearLayout 转换为一个扁平的 ConstraintLayout 。

2. 视图重用 ：对于列表中的每一项，使用 RecyclerView 的 ViewHolder 模式，确保列表项视图的重用。

3. 背景优化 ：移除或简化不必要的视图背景，利用渐变或阴影图层代替复杂的背景。

4. 绘制策略 ：对自定义的 View 使用 onDraw() 方法，避免多次重复绘制同一内容。

5. 硬件加速 ：在视图上开启硬件加速，查看是否有性能提升。有时候，正确使用硬件加速可以提升渲染效率。

6. 测试与验证 ：优化后，重新运行 Profile GPU Rendering 工具，检查每一帧的渲染时间是否有所减少。

通过以上步骤，可以系统地优化过度绘制问题，提升应用性能。在优化过程中，要不断测试和验证每一步的优化效果，确保在不牺牲用户体验的前提下达到最佳的性能。

6.2 过度绘制优化的最佳实践总结

6.2.1 性能优化的最佳实践

性能优化始终是移动应用开发中的核心。针对过度绘制的优化，这里有一些最佳实践：

• 保持视图层次尽可能浅 ：减少视图嵌套层数可以显著降低绘制成本。
• 使用合适的布局类型 ：不同的布局类型适用于不同的场景。例如， ConstraintLayout 可以大幅减少布局嵌套。
• 减少不必要的视图绘制 ：对于不经常变化的视图，例如应用栏或工具栏，可以在不活动时关闭其绘制。
• 正确利用硬件加速 ：在某些情况下，开启硬件加速可以减少CPU的负担，从而减少绘制时间。

6.2.2 电池优化的最佳实践

在移动设备上，电池寿命对于用户使用体验至关重要。优化过度绘制也可以间接帮助节省电池：

• 优化UI刷新频率 ：通过减少帧率来降低CPU和GPU的工作负担。
• 限制后台任务 ：避免在后台运行不必要的任务，尤其是在用户未使用应用时。
• 使用省电模式 ：确保应用能有效利用Android的省电模式，例如限制后台数据处理。
• 智能调整动画效果 ：在设备电量低时自动降低动画效果的复杂度或完全关闭动画。

通过这些最佳实践，开发者可以系统地优化应用中的过度绘制问题，不仅提高性能，还能延长设备电池的续航能力，从而提升用户的整体体验。
