win10怎么设置pg接口_Step7 MicroWin V4.0 在Win10中安装解决办法


点击蓝字获取更多精彩信息

一、Step7 MicroWin V4.0 SP9软件的安装

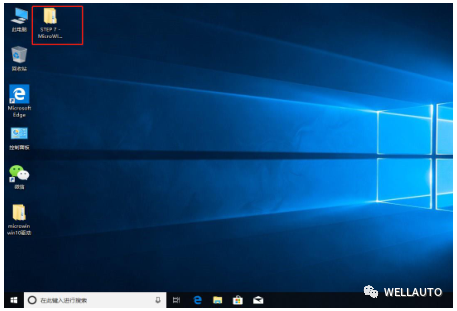

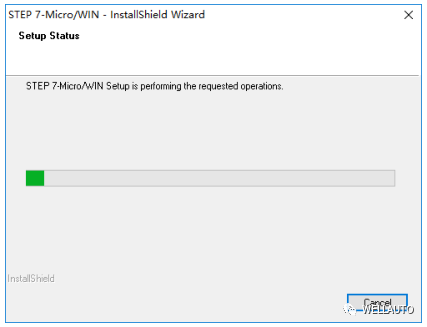

①、首先解压 Step7 MicroWin V4.0 SP9 安装包,并运行 Setup.exe;安 装路径保持默认,如下图所示:

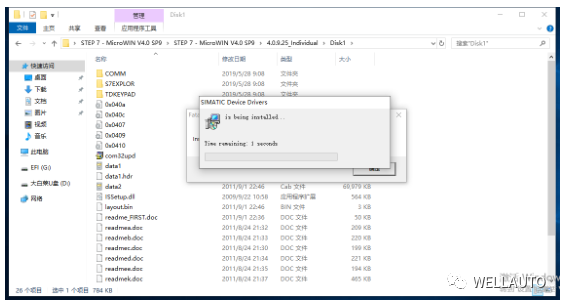

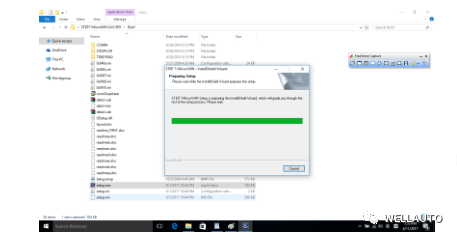

如果在下列地方停留太久,请耐心等待:

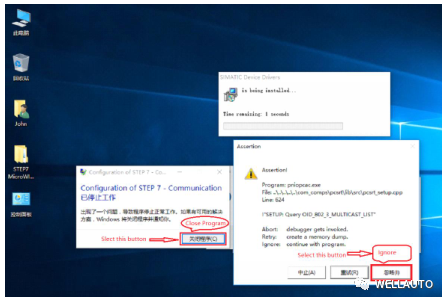

②、安装过程中,如果出现报错提示。对于弹出的报错窗口,一律点击忽略,不能忽略的请关闭:(没有出现请忽略此条)



③、安装完成,若提示重启,请重新启动系统;

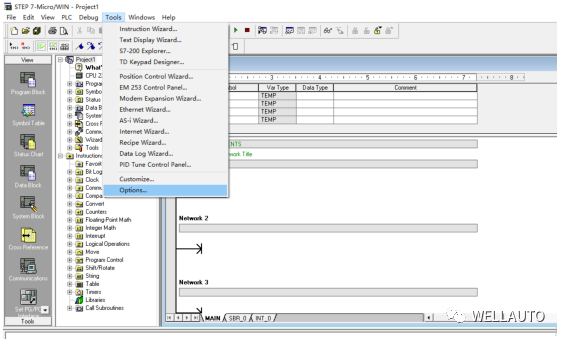

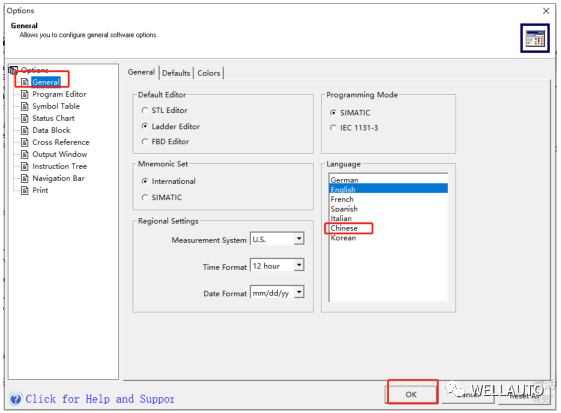

二、修改 软件 界面 为 中文 : 打开软件选择‘Tools’


如图选择点击 OK 重启软件

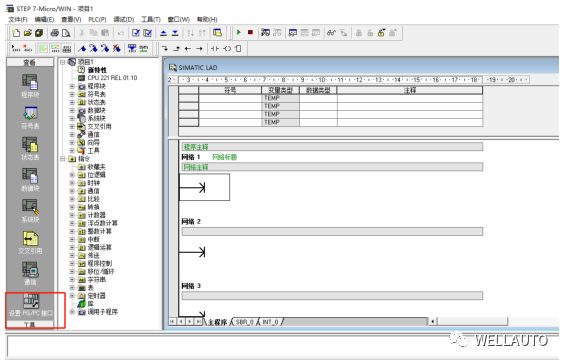

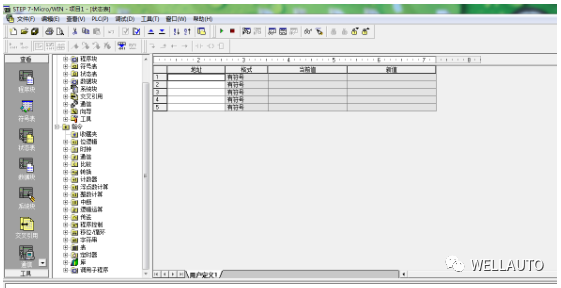

重启软件就是中文界面了


三 、 修复“  设置 PG/PC  接口” 网卡驱动问题解决办法

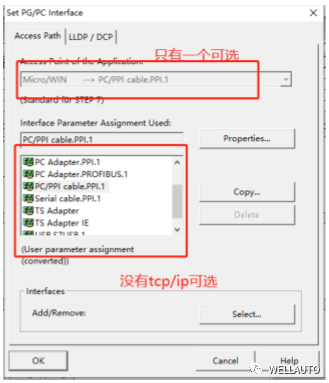

①、安装完成后,打开 Step7 MicroWin V4.0 SP9 软件,并进入设置 PG/PC接口界面。会发现“Access Point of the Applications”下载模式只有 ppi 可选(如下图),即此时只能进行串口通讯,不能以太网进行 TCP/IP 通讯;这时请按下面操作,进行修复;

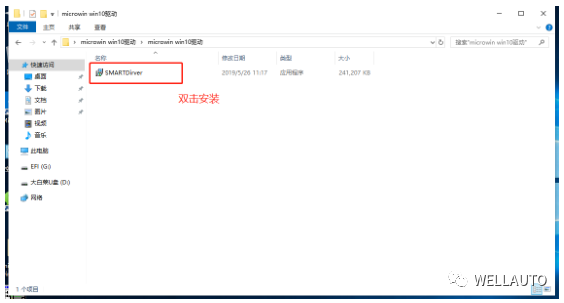

②、打开附件里面的“microwin win10 驱动”进行安装;


默认安装路径

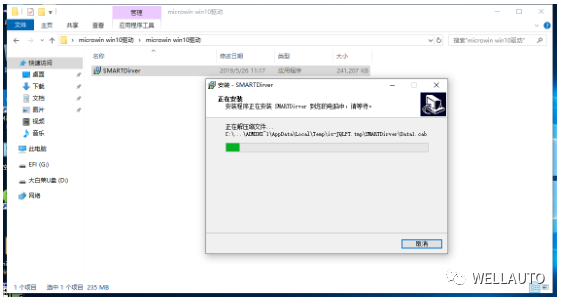

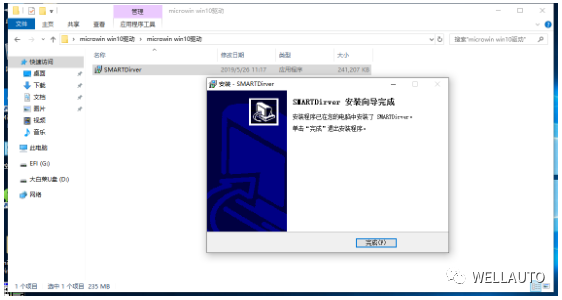

等待安装完成

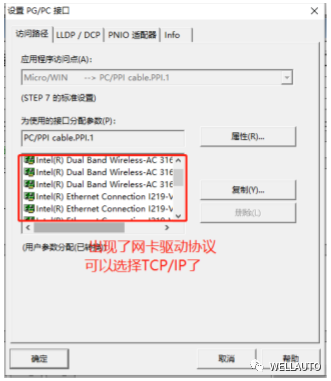

重新打开软件进入设置 PG/PC 接口界面会出现能用网线下载的驱动协议TCP/IP 了。

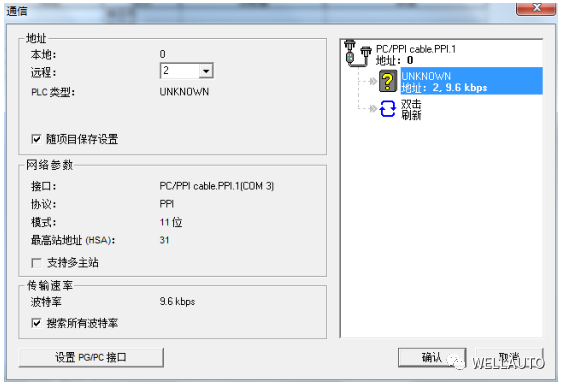

PPI 通讯

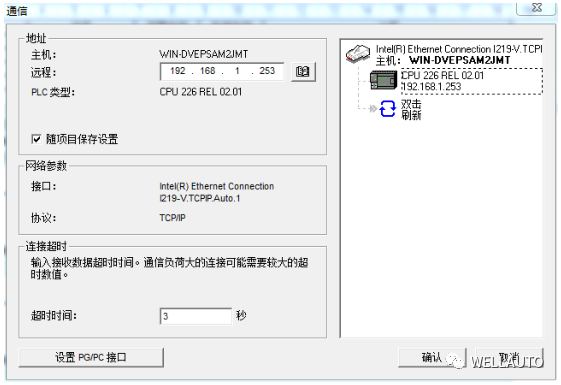

TCP/IP 通讯


到此,该软件安装完成,可以进行各种协议的通讯了。

四 、Step7 帮助文件不能使用的方法

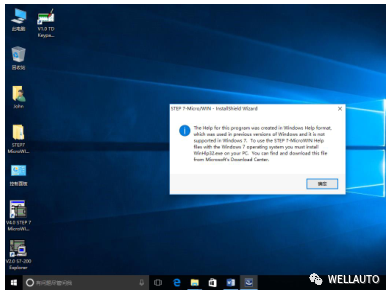

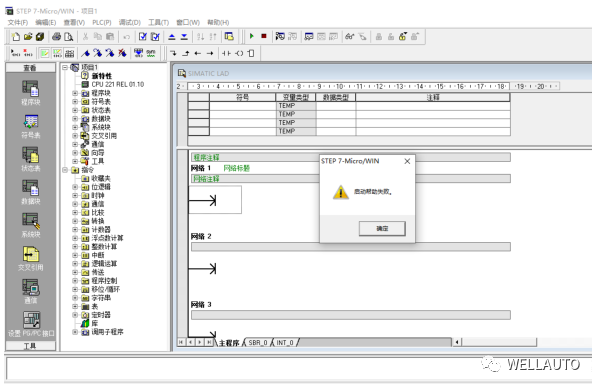

①、当你打开 Step7 软件,会出现帮助不能使用的现象,请按下面步骤提示解决;

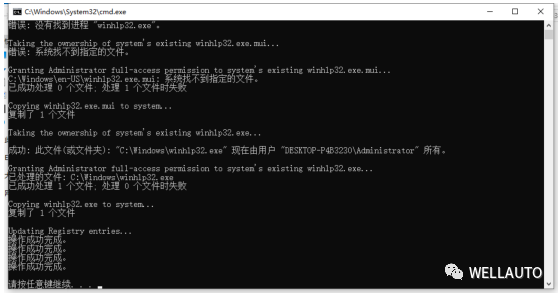

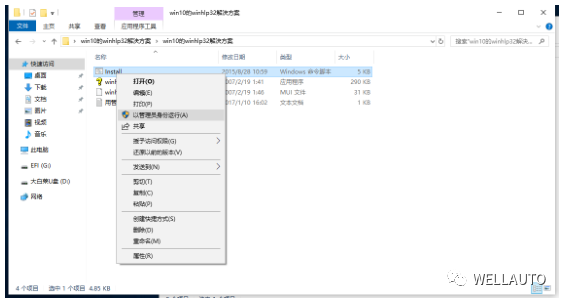

②、打开附件“win10 的 winhlp32 解决方案”,解压到文件夹,并以管理 员身份运行 Install.cmd;

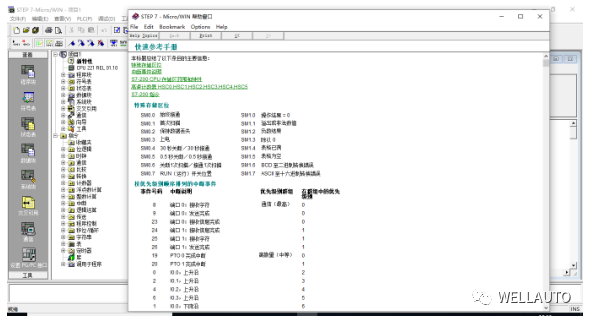

③、运行完成,帮助可以使用了;


END
