8. D/A转换器【DAC0832】

1. D/A转换器的基本工作原理

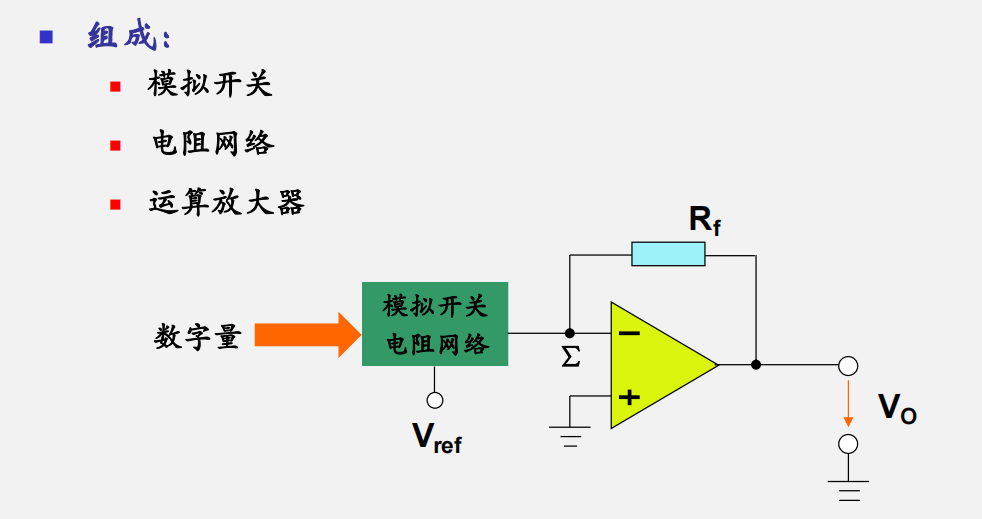

1.1 D/A转换器的组成

在这里插入图片描述

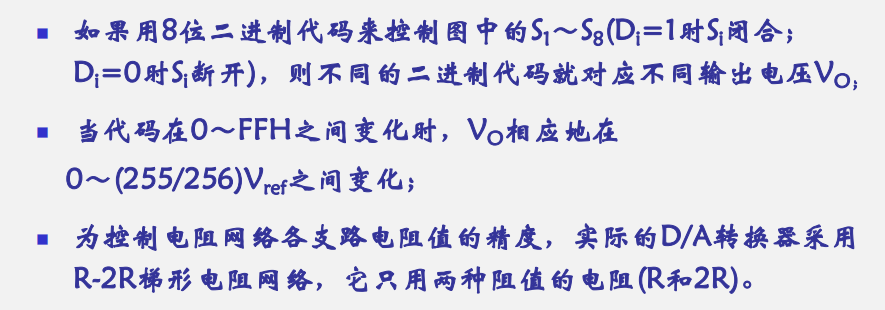

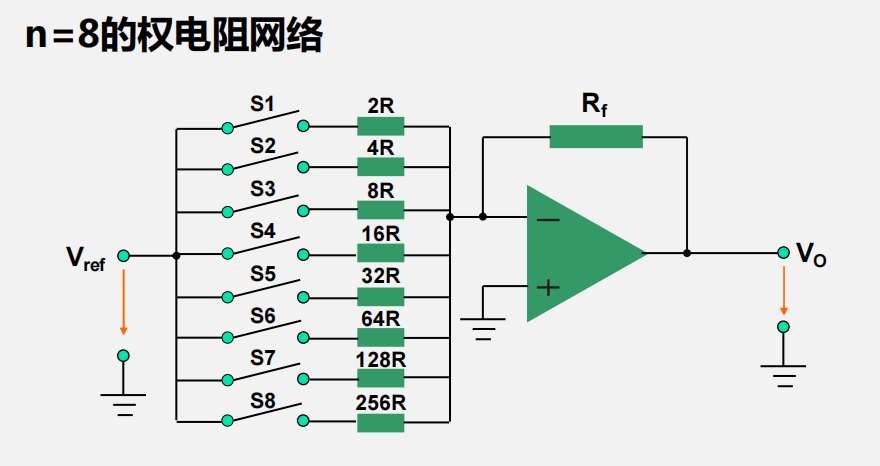

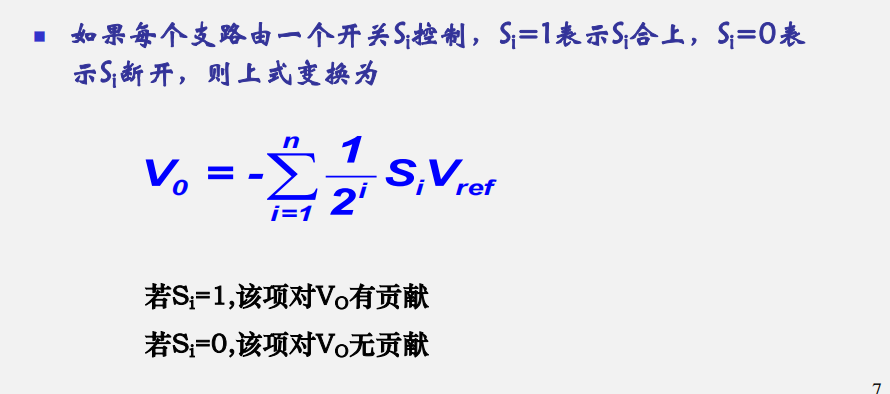

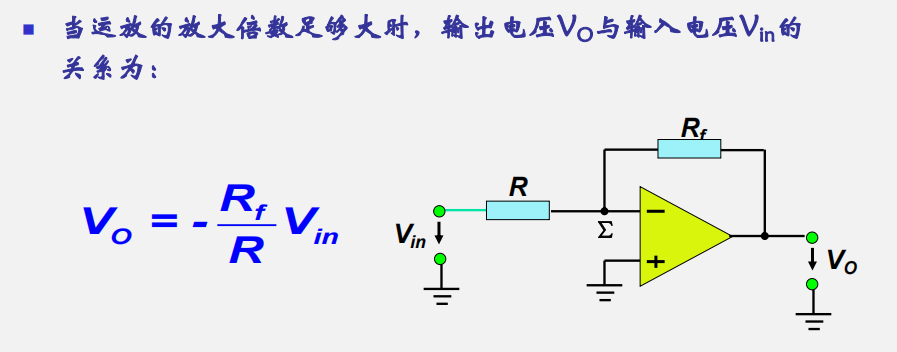

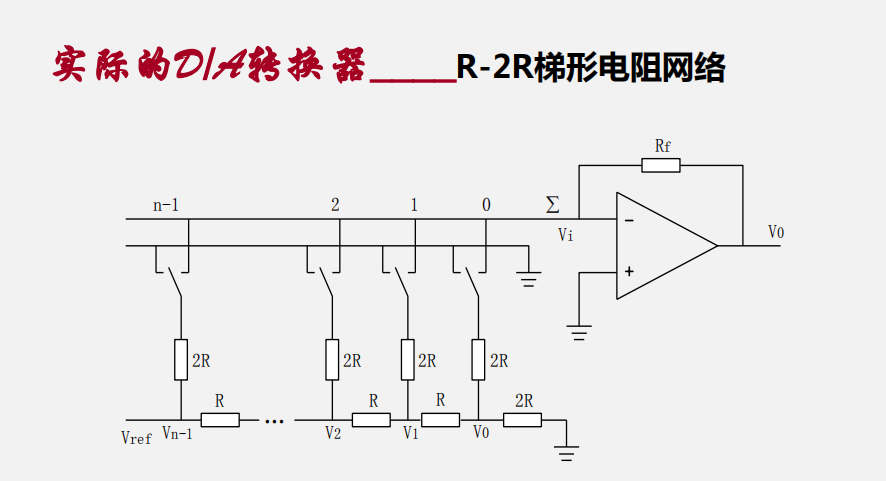

1.2 基本变换原理

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2. 主要技术指标

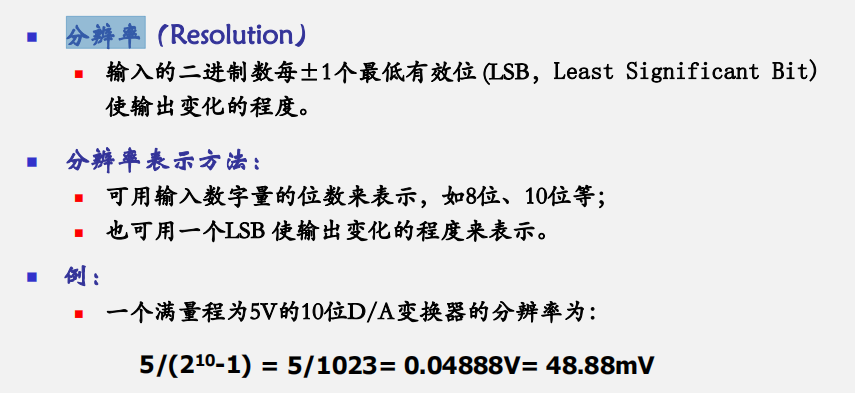

2.1 分辨率

在这里插入图片描述

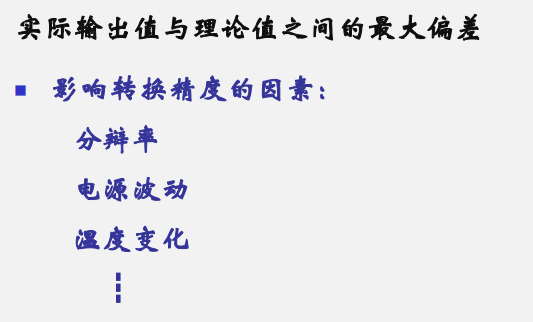

2.2 转换精度(误差)

在这里插入图片描述

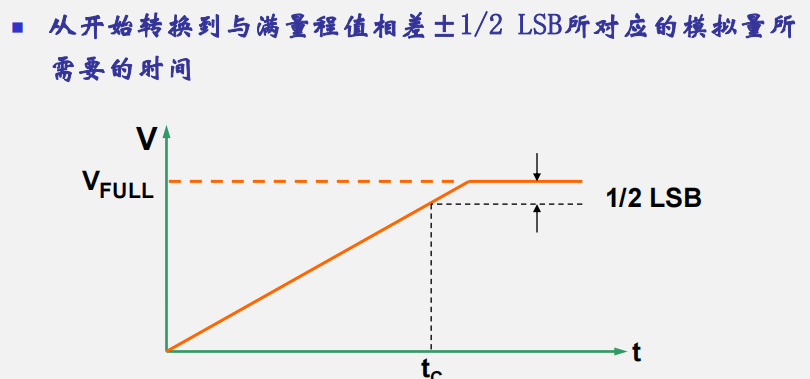

2.3 转换时间

在这里插入图片描述

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

3. D/A转换器DAC0832

特点:

  • 8位电流输出型D/A转换器
  • T型电阻网络
  • 差动输出

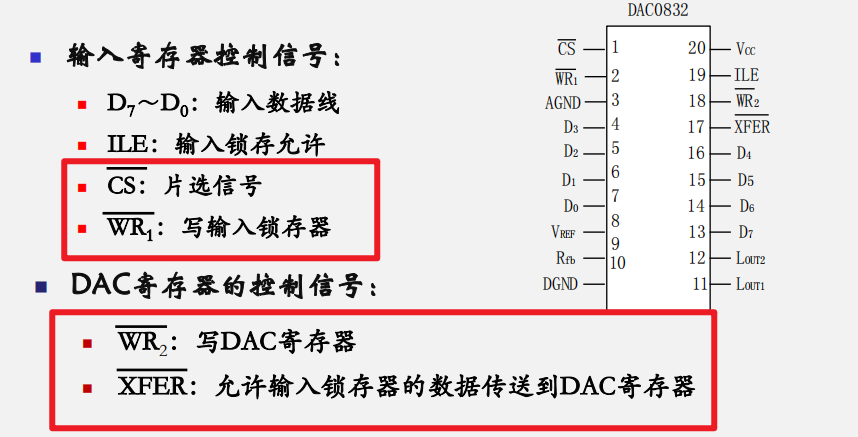

1)主要引脚功能

在这里插入图片描述

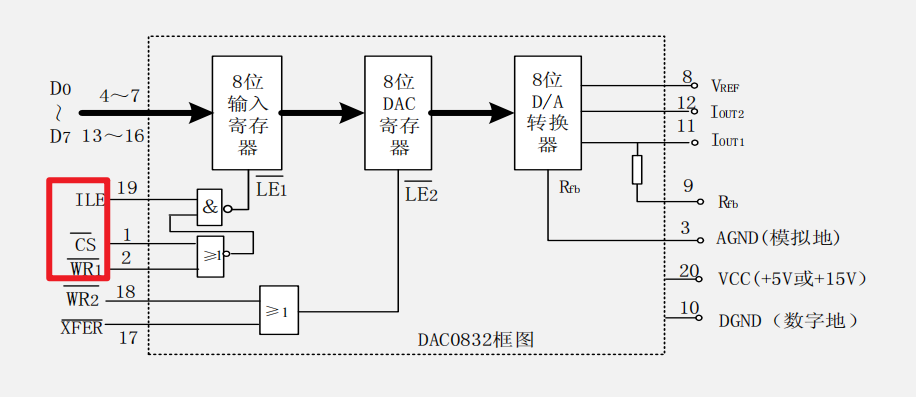

2)DAC0832的内部结构

在这里插入图片描述

3)工作模式

① 单缓冲模式

使 输入锁存器DAC寄存器 二者之一处于直通,即芯片只占用一个端口地址。
CPU只需一次写入即开始转换。写入数据的程序为:

 MOV DX,PORT
 MOV AL,DATA
 OUT DX,AL

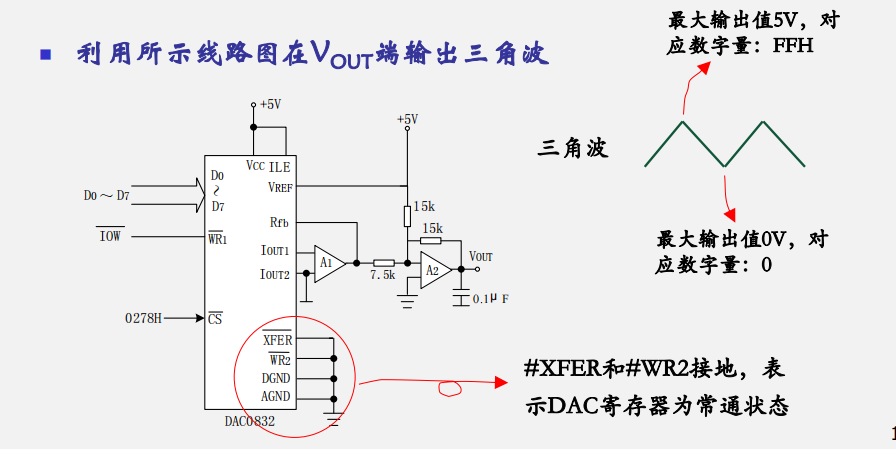

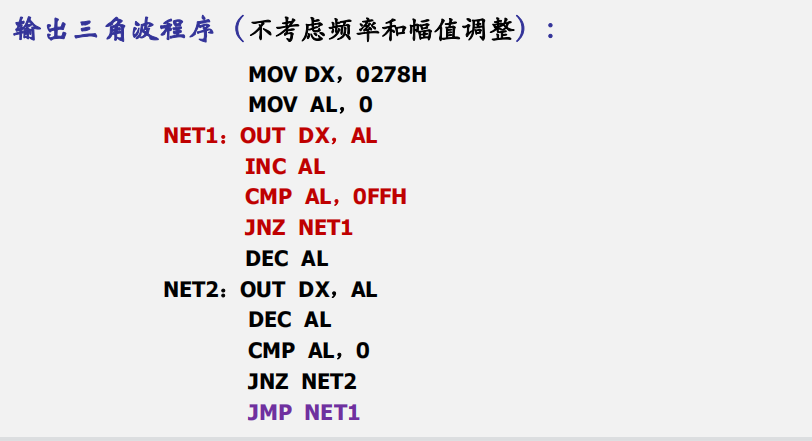

单缓冲模式应用例

在这里插入图片描述
在这里插入图片描述

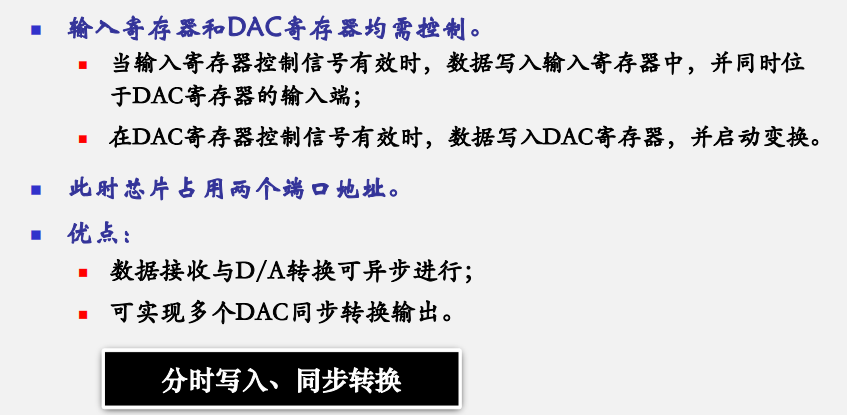

② 双缓冲模式

在这里插入图片描述

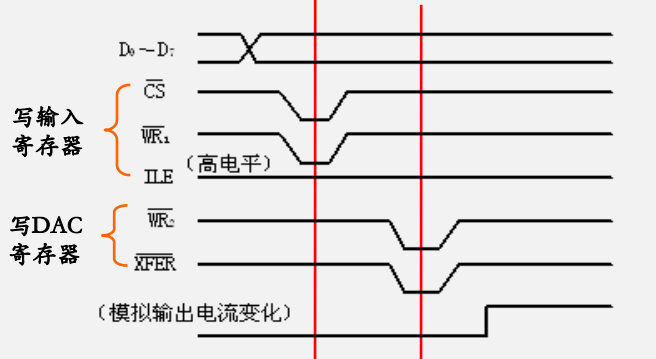

工作时序:
在这里插入图片描述

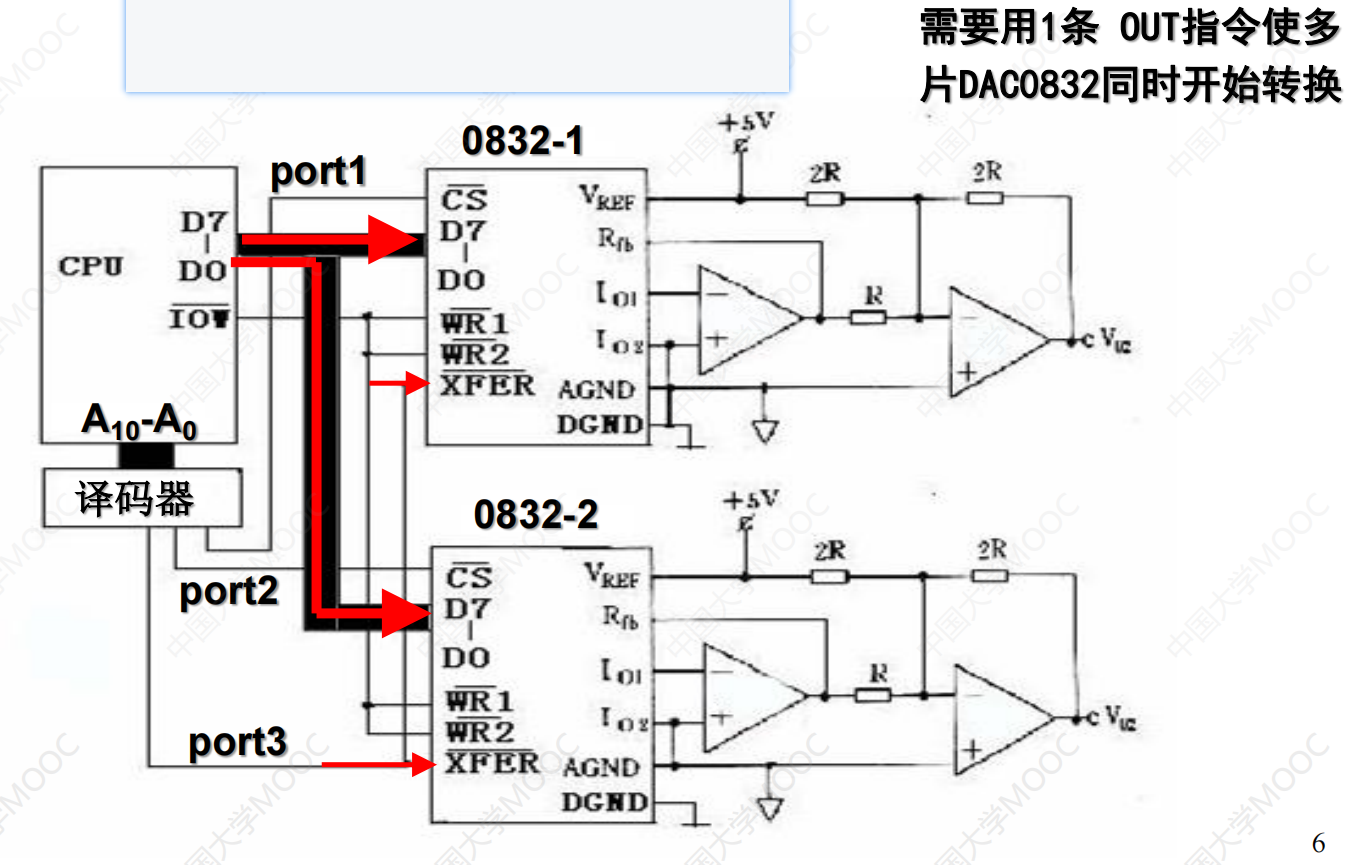

双缓冲模式同步转换例:

在这里插入图片描述

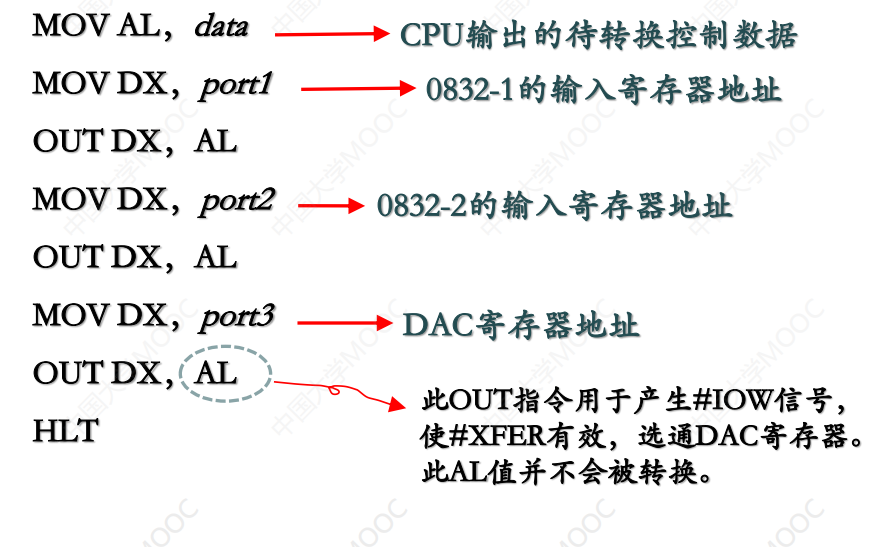

双缓冲模式的数据写入程序:

在这里插入图片描述

③ 无缓冲模式

  • 使内部的两个寄存器都处于直通状态。模拟输出始终跟随输入变化。
  • 不能直接与数据总线连接,需外加并行接口(如74LS373、8255等)

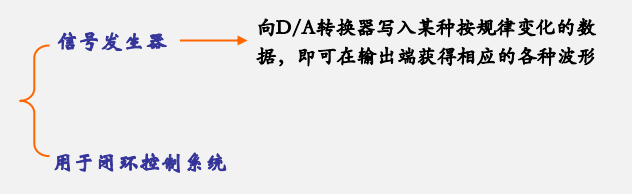

4)D/A转换器的应用

在这里插入图片描述
