ADE XL 工艺角corner仿真

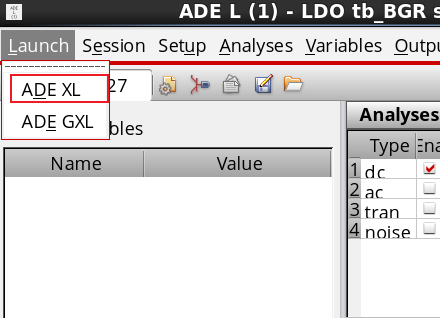

在ADE L界面打开ADE XL

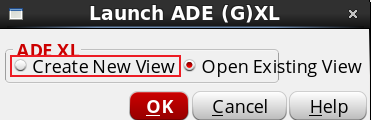

建立一个新的ADE XL

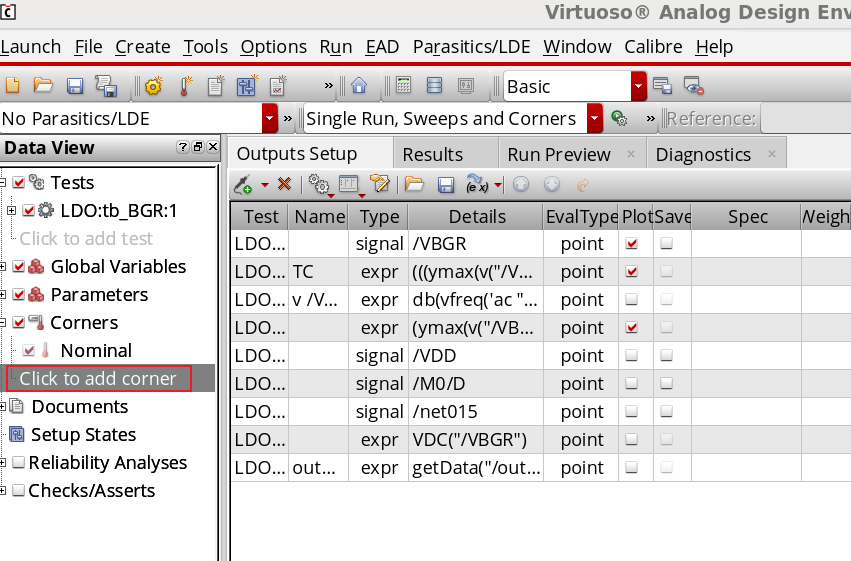

点击click to add corner 添加工艺角

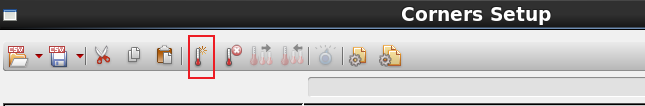

点击图标添加三个工艺角

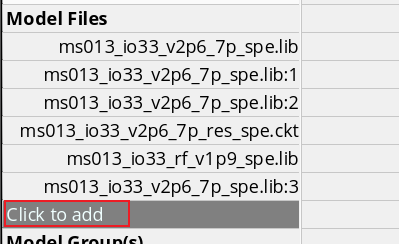

点击model files里面的click to add

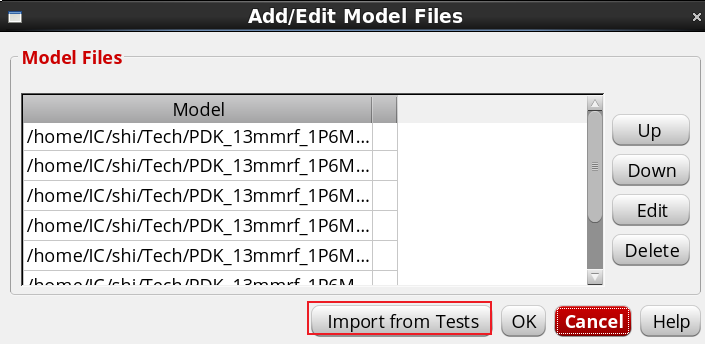

添加model 文件。点击import from tests，点击ok

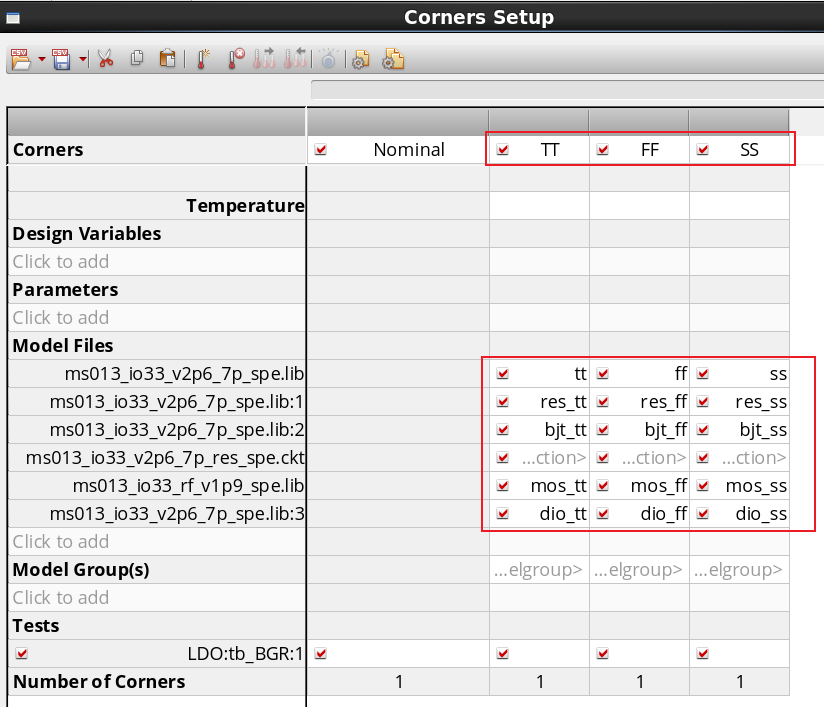

填好红框内容，点击ok

可以看到添加好的工艺角，双击Tests下面的test1

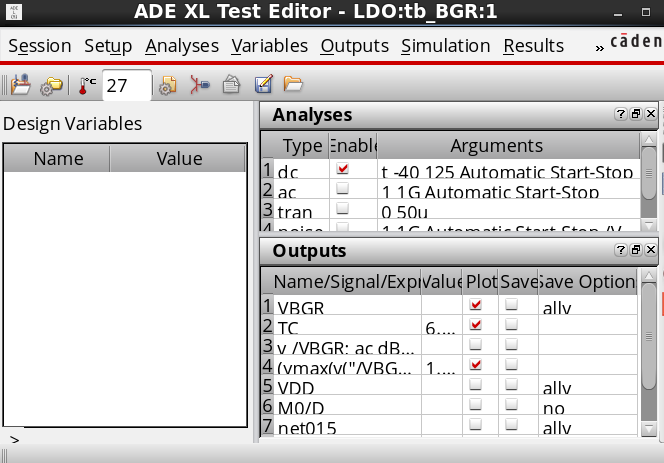

在这里选择要进行的仿真

注意选完之后这个窗口不能直接叉掉

要点击session里面的Quit关闭

选中这三个工艺角，右击Run

左下角可以看到正在进行的仿真，仿真结束后会显示finished

仿真的结果即可在Results里面看到

选中test某项结果，右击plot all即可看到各个corner下的仿真波形
