广域网宽带接入技术六EPCN技术有线电视网络

三、有线电视网络

1、有线电视网络简介

1.1、CATV概念

CATV(Community Antenna Television，共用天线电视)字面翻译为社区公共电视天线系统，国内一般指广电有线电视系统，或者广电有线电视网络。国内CATV称为有线电视网,由有线电视公司运营,提供广播业务,包括电视,图文电视等。

是指使用一条同轴电缆(CoaxialCable)就可以做到双向多频道通信的有线电视，可传送不同频道，并且各个电视频道间互不干扰。CATV是以宽带道同轴电缆来连接电视台及电视机。所谓宽带道同轴电缆就是由圆筒形的外部导体及通过中心的中心导体而构成直径不到2公分的电缆。

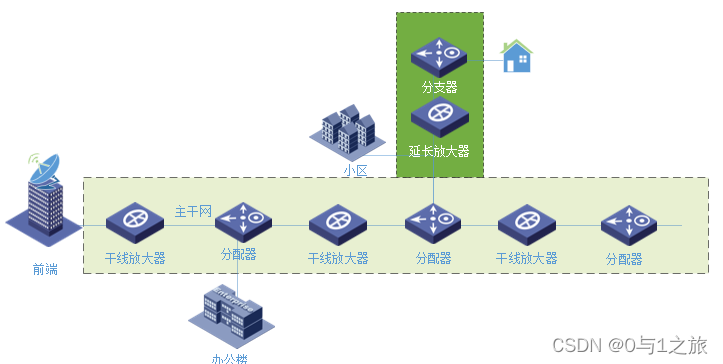

前端接收到从卫星或无线广播或微波传送的电视信号，经过调制并传送出电视信号，在主干网通过线主干放大器将信号放大，由各个分配器将主干网分出的电视信号分配到各分支网，经延长广大器和分支器传输到用户终端。

1.1.1、放大器和分支器概念

放大器的作用是将信号进行放大，干线使用的放大器质量较好，固有噪声小，输出功率较小，延长放大器置于网络末端，输出功率较大，但质量较干放稍差。正向放大器的增益一般在28dB左右，有2-3级放大电路，而反向放大器一般只有1级放大电路，增益较小。

在放大器内一般还有均衡电路，对高低频信号进行均衡，使到达某个节点的信号从频率低端到频率高段都相等。均衡的原理就是加大低频信号的损耗，以弥补信号在电缆上的差异。

分支分配器是将信号进行功率分支、分配的器件，将一路信号分成多路信号。按照输出端口功率异同，分为分配器和分支器。

分支端口的输出功率相对输入端口的损耗常见的有8dB、10dB、12dB、14dB、16dB、18dB、20dB等，主输出端口的输出功率较大，插入损耗一般只有1-5dB，即主输出端口的输出信号比输入端口信号小1-5dB。

将分支分配器反过来用，即将输入端口变成输出端口，将输出端口作输入端口使用，分支分配器就成了混合器，混合器的作用是将多路信号合成一路。

1.2、HFC概念

HFC(Hybrid Fiber Coaxial，混合光纤同轴电缆)光纤同轴电缆混合网，是采用光纤和有线电视网络传输数据的宽带接入技术。

结合光纤与同轴电缆的宽带接入网，由光纤取代一般电缆线，作为有线电视网络中的主干，可提供30Mbps的共享带宽进行高速 Internet接入、VOD以及模拟或数字的有线电视及数字视频节目。由头端（Head End）机房到用户附近的光纤节点（Fiber Node）之间的传输介质为光纤，由光纤节点到用户的终端设备则是 RG-62 等电缆线，因而称之为混合光纤同轴电缆。

1.2.1、HFC的主要特点

1、传输容量大，易实现双向传输，从理论上讲，一对光纤可同时传送150万路电话或2000套电视节目；
2、频率特性好，在有线电视传输带宽内无需均衡；传输损耗小，可延长有线电视的传输距离，25公里内无需中继放大；
3、光纤间不会有串音现象，不怕电磁干扰，能确保信号的传输质量。

同传统的CATV网络相比，其网络拓扑结构也有些不同：
1、光纤干线采用星形或环状结构；
2，支线和配线网络的同轴电缆部分采用树状或总线式结构；
3、整个网络按照光结点划分成一个服务区；这种网络结构可满足为用户提供多种业务服务的要求。

随着数字通信技术的发展，特别是高速宽带通信时代的到来，HFC已成为现在和未来一段时期内宽带接入的最佳选择，因而HFC又被赋予新的含义，特指利用混合光纤同轴来进行双向宽带通信的CATV网络。

1.2.2、HFC的上下行信号

HFC网络上的下行信号：

• 下行信号指从前端送到用户端的信号，包括有线电视信号和下行数字信号，下行数字信号和有线电视信号间频分复用；
• 下行数字信号经过调制转化为模拟信号；
• 承载下行数字信号需要占用一个频道带宽；
• 可用频谱：
  PAL：85～750/860M
  NTSC：54～750/860MHz

HFC网络上的上行信号：

• 上行信号指从用户端送回前端的信号；
• 上行数字信号经过调制转化为模拟信号；
• 上行数字信号可以按照设置承载在200、400、800、1600、3200kHz带宽之一的任意载波上；
• 不同的上行数字信号载波间频分复用；
• 同一载波（或者说同一通道）上不同用户间时分复用；
• 可用频谱：
  PAL：5～65MHz；
  NTSC：5～42MHz；

1.2.3、HFC网络上的频谱

标准	上行频段	模拟和数字电视频段	下行频段
美标	5-42MHz	50-550Mhz 模拟电视；550-750 Mhz 数字电视	750-860Mhz
欧标	5-65MHz	87-550Mhz 模拟电视；550-750 Mhz 数字电视	750-860Mhz

1.3、CATV双向传输

传统的有线电视网传输传输的电视信号是广播式的，要实现双向交互业务，就需要对原有的有线电视网改造。

由 CATV 网演变而来的HFC 网有单向网和双向网两种。其中，单向HFC 网仅仅是用光纤取代了传统CATV网主干线电缆，扩大了接入网的覆盖范围，基本上只支持CATV 业务。双向HFC网是在单向HFC网络基础上改造而成，双向HFC 网可以提供CATV、语音、数据和其他交互型业务，实现电信网、有线电视网和计算机网“三网合一”。

1.3.1、CATV频率分配方案

根据中华人民共和国行业标准《有线电视广播系统技术规范》(GY/T 106-1999)的规定，其中5~65MHz频段为上行数据信号占用。
87~108MHz频段用来传输立体声广播；
110~1000MHz频段传送模拟电视节目、数字电视节目和VOD(视频点播)。

双向HFC网络由局域网数字终端（HDT或称为网关）、光纤馈线网、光节点、同轴电缆传输与分配网和综合业务单元组成。

1.3.2、基于HFC网络的Cable Modem方案

HFC网络通过Cable Modem实现双向功能后就能够支持所有的宽带和窄带业务，如：普通模拟电视、数据广播、数字电视、视频点播、IP电话及数据业务等业务，这样就实现了计算机数据网、通信网和广播电视网这三网的融合，构成了一个完整的信息平台。

Cable Modem在两个不同的方向上发送和接收数据，它把上、下行的数字信号用不同的调制方式调制在双向有线电视网的某一个6MHZ/8MHZ带宽的电视频道上。Cable Modem把上行的数字信号转换成模拟射频信号，通过有线电视网传送。接收下行的信号时，Cable Modem把他转换为用户计算机能够识别的数字信号，然后发送给用户计算机。

1998年成立非营利组织Cable Labs,主要职能是研究新的广播电视技术。Cable Labs先后发布了DOCSIS1.0/1.1/2.0/3.0等基于HFC的宽带接入规范。DOCSIS协议也被国际电信联盟ITU-T所采用，编号为ITU-TJ.112B。

DOCSIS是有线电缆数据服务接口规范 （Data Over Cable Service Interface SpecificatiON）的简称，定义了线缆调制解调器的接口需求，使其能在有线电视系统网络上高速分配数据（MPEG 和 IP 数据），它由有线电视实验室（CableLab）推出并通过 ITU 认证许可。

DOCSIS1.0 － 支持高速访问因特网。主要特点：下行流量速率在 27 Mbps 到 36 Mbps 之间，在 50 MHz 到 750+ MHz 间的无线电频率（RF）路径上传输；上行流量速率在 320 Kbps 到 10 Mbps 之间（平均值为 5 Mbps），在 5MHz 到 42+ MHz 间的 RF 路径上传输。但是，由于有线线缆上的数据传输使用共享环路，所以随着访问用户的增加，个人用户的传输速率将会相应下降。

DOCSIS1.1 － 支持数据、语音、游戏、流控制和设置请求策略。主要特点：DOCSIS1.1 能够与 DOCSIS1.0 协同使用；它为多种服务如语音和流控制提供了增强的 QoS，并在 DOCSIS1.0 的基础上提高安全性和更快的上行数据传输（平均为 10 Mbps）能力。

DOCSIS2.0 ― 增加对称服务能力，这是通过 6.4 MHz 宽信道和 64QAM(正交调幅) 下的运行实现的。使用增强的调制模式和改进的差错更正机制为 IP 流量增加带宽，使得上行传输速率为 30 Mbps ，是 DOCSIS1.1 的3倍， DOCSIS1.0 的6倍。 DOCSIS2.0 能够向后与 DOCSIS1.x 相兼容，实现协同操作。

DOCSIS3.0是指去耦合、绑定（Bonding)、模块化的CMTS架构以及对IPv6的支持。DOCSIS3.0不需要在CMTS(电缆调制解调器终端系统)中固定下行一上行通道比率，这便允许运营商在必要时只需要单独扩容下行或者上行资源。通过上下行的绑定实现在下行传输中支持至少4个、最多32个频道绑定成一个虚拟通道，有效数据率达到120Mbit/s（如果是欧洲国家使用的8MHzPAL制式数据率为160Mbit/s）至960Mbit/s（PAl制式时的数据率为1280Mbit/s)。

下行主要采用64QAM(正交调幅)、256QAM、1024QAM调制方式。在860MHz的HFC网络中，下行带宽采用64QAM调制方式时为3.5Gbps；采用256QAM调制方式时为5Gbps；采用1024QAM调制方式时为6.25Gbps。

因为绝大部分时候用户的上行请求的数据量远远小于下行数据量，同时又由于上行频带资源相对下行频道资源而言非常贫乏。所以使用非对称传输技术既能满足绝大部分上行请求，而同时解决了上行通道带宽相对不足的问题。非对称传输技术采用新的调制方法并与频分复用(FDMA)、时分复用(TDMA)等技术配合，大大提高了数据的下行速率，增加了系统的容量。

根据中华人民共和国行业标准《有线电视广播系统技术规范》(GY/T 106-1999)规定,HFC网络下行带宽A波段的电视频道中划分出一条到多条8MHz带宽信道(中心频率小于858MHz)，用于下行数据的广播发送。当信号采用256QAM(正交调幅)调制方式时，每个8MHz带宽信息最高速率达到51MHz。上行数据通过5~65MHz频段进行回传。

　运营商的局端设备(CMTS)对节点为内Cable Modem进行注册登册、管理和控制，Cable Modem置于用户端。CMTS和Cable Modem间能够进行数据包双向传输，HFC网络上的数据通信协议确保数据包的传输。HFC网络是频分复用的，在某一频率上的信道是共享的，CMTS与Cable Modem的通讯是频分复用和时分复用的结合。局端设备(CMTS)到Cable Modem使用的是铜质同轴电缆。

下行采用广播形式，Cable Modem对数据信号进行调制解调和同步处理等后传送给用户计算机。上行采用FDMA/TDMA接入方式。上行数据信号经过Cable Modem处理后送入HFC网络。

HFC骨干线路上光节点用户量(500~2000户)。用户共享带宽，用户数越多，分配到的带宽就越小。

HFC网络的弱点是系统结构为树型结构,在低频段存在回传噪声,影响了用户的通信质量。

1.4、基于以太网的EoC技术

EOC（Ethernet Over Cable）是基于有线电视同轴电缆网使用以太网协议的接入技术。利用同轴电缆代替五类线作基带传输(占用0-30MHz频带，10Mbps半双工)在一根同轴电缆上同时传输电视和双向数据信号, 大大简化HFC网络的双向改造利用现有的广电HFC网络为用户提供数字电视, 互动电视和宽带服务。

其基本原理是采用特定的介质转换技术（主要包括阻抗变换、平衡/不平衡变换等），将符合802.3系列标准的数据信号通过入户同轴电缆传输。该技术可以充分利用有线电视网络已有的入户同轴电缆资源，解决最后100m的接入问题。根据介质转换技术的不同，EOC技术又分为有源EOC技术和无源EOC技术。

无源EOC传输技术是利用有线电视信号在111-860MHz频率范围内传输，基带数据信号在0~30MHz频率范围内传输的特性，采用二/四变换、高/低通滤波等技术，把电视信号与数据信号通过合路器映射到入户同轴电缆并传送到用户家中，在用户端再通过分离器将电视信号与数据信号分离，分别传送到不同终端。无源EoC采用星型集中分配方式，且从楼栋以太轴网桥到用户终端之间不能有任何分支器和损耗较大的分配器。对于广播电视网络适用性不高，极小使用。

有源EOC是在用户楼道附近采用有源设备通过QAM/FDQAM调制、多载波OFDM等方式将有线电视信号与数字信号复合到同轴电缆网中进行传送的用户接入技术。HiNOC利用有线电视网络的同轴电缆，通过增加调制解调设备头端(HiNOCBridge，HB)和终端(HINOC Modem, HM)等相关设备，实现高速和高质量多业务接入。终端设备一般放在用户家中，直 接接PC，接机顶盒或电视机等实现上网和看电视的功能。

有源EOC其主要技术有HiNOC（HighperformanceNetworkOverCoax）、BIOC（BroadcastingandInteractivityOverCable）、HomePNA（HomePhonelineNetworkAlliance）、MOCA（MediaoverCoaxAlliance）等。

HiNOC该技术在光纤到楼(Fiber-to-the-building，FTTB)的网络结构基础上，可以利用小区楼道和户内已经敷设、分布广泛的有线电视同轴电缆，构建高速的信息接入网。HiNOC使用860MHz以上的空余频段传送数据信号，以16MHz频带作为一个数据传输信道，采用QAM调制方法，可自适应使用BPSK到256QAM的调制技术。系统由HiNOC头端设备和处于同一信道的HM构成，HiNOC技术支持在多个信道同时构建多个相互独立的分配网络。头端设备可以是只支持一个信道的HB，也可以是支持多个信道集成的HiNOCSwitch（HS）。

2016年3月18日，HINOC2.0 SoC芯片正式发布，同一天，HINOC2.0广电行业标准正式颁布，标准号GY/T297-2016。

1.5、EPCN

EPCN是Ethernet Passive Coax Network，是H3C公司广电Cable网络双向改造整体技术方案中关于EoC技术方案的代名词。EPCN(Ethernet Passive Coax Network)是一种比较成熟的有源EOC技术。EPCN技术采用点到多点的用户网络拓扑结构，利用广电原有的同轴电缆实现数据、语音和视频的全业务接入。

EPCN在物理层采用同轴电缆，链路层采用以太网技术。由CLT(Cable Line Terminal)、CNU(Cable Network Unit)和分支分配器组成。

EPCN技术使用OFDM(正交频分多路复用)调制方式，在7.5-30MHz频段使用近千个子载波；每个子载波可以单独进行BPSK、QPSK、8QAM、16QAM、64QAM、256QAM和1024QAM 调制；OFDM中各个子载波频谱有1/2重叠正交，每一个24.41KHz为一个子载波。共划分917个子载波，这样提高了OFDM调制方式的频谱利用率。

每个CNU通电后查找CLT，注册自己的MAV地址，CLT将给注册的CNU分配一个唯一的终端设备标识(TEI)。上图中每个CNU收到包在物理层判断接收是不是给自己的数据帧，是就接收，不是就丢弃。

EPCN的技术优势：
1、带宽高；
2、抗拢性强；
3、实施简单。

运营商端CLT设备

EPCN网络中的VLAN规划三种模式：PUPV、PSPV、PUPSPV模式。PUPV指“一用户一VLAN”模式，同一用户的所有业务采用同一VLAN进行标识，不同用户采用不同VLAN。应用较少

PSPV模式指“一业务一VLAN”模式，不同用户的相同业务采用相同的VLAN进行标识。VLAN标识通常由EPCN终端设备来完成。所以居民小区的VLAN ID相同。

PUPSPV模式指“第用户每业务VLAN”模式。这个模式是PUPV模式与QinQ技术结合，通过两层VLAN进行标记。
