博主由于在芯片公司上班,加之之前没有学习过通信,很多芯片的知识都是一知半解,遂下班后进行知识恶补(FPGA工程师头秃中00),如果有一样困扰的小伙伴就一起来学习吧!!
由于最常规的AWGN模型中会携带纯载波,这导致了传播效率的降低,因此本次来学习效率更高的抑制载波双边带调幅(DSB-SC),表达式如下所示

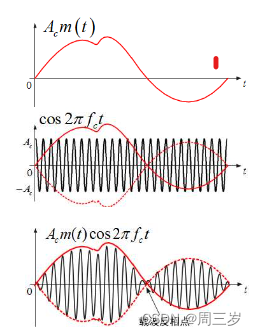

可以看出跟AWGN模型相比,去除了直流分量,则调制信号如下所示:
进行卷积运算:
因此频域上为:
在将该调制信号接收解调的时候需要将信号与cos(-2πfct)相乘,再利用低通滤波器进行信号的剥离:

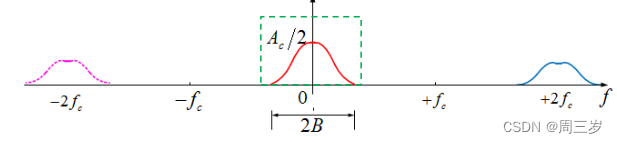

该信号在频域上为:
此时只需要加上低通滤波器,就可以解调出想要的信号。

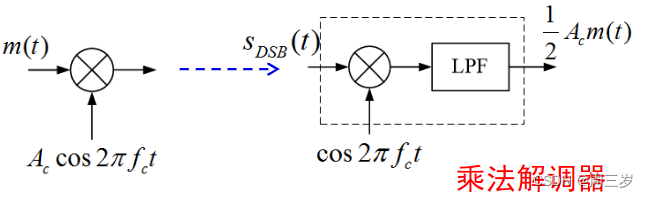

整个调制解调的过程为:
而由发射端的震荡引起的接收端震荡叫做本振LO(本地端震荡)
