角度调制的原理

断更了一阵子，继续努力，后续仍会不定期的更新通信原理和FPGA相关的技能知识。

PS：有没有朋友知道word怎么导入CSDN的文章公式和图片才能保持有效，每次当场截图都好痛苦

由于：

因此调制的方式有两种：

1）幅度调制 ：调整a(t)的值来进行信号调制

2）角度调制：调整θ(t)的部分对信号进行调制，其中又细分为两种方式：

A）相位调制（AM）/rad/v：

1. 频率调制（FM）/Hz/v：该方法把消息积分以后才放到相位中去：

推导过程：

角速率为对角度进行求导：

通过角速率计算（瞬时）频率：

对调频信号的相位部分进行求导：

对照角速率可以得到：频率调制信号是使频率实现线性变化

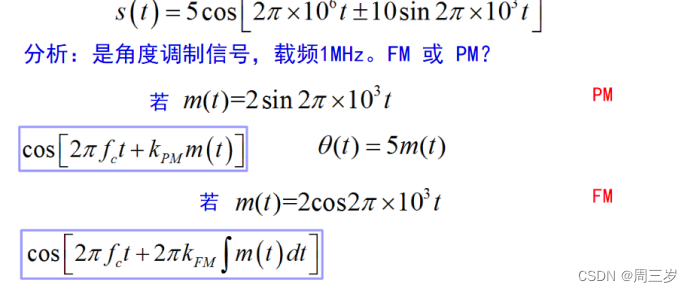

举例几个实际应用

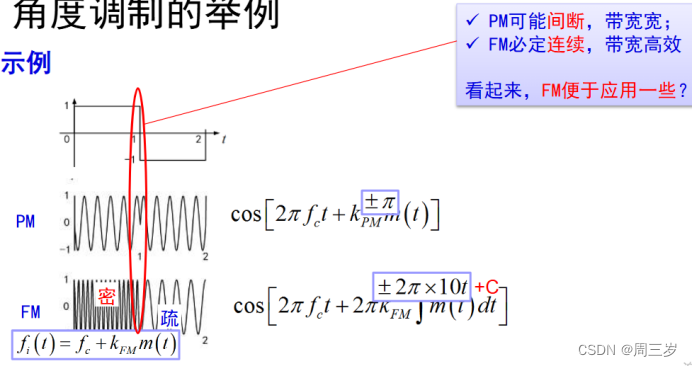

当信息函数是一个常数时，体现在PM信号上就是cos信号的相位中分别加上±KPM.，在此处假设为±pi，体现在波形的两种相位上；

而FM信号也如图所示，体现在发出两种频率波形上。

可以看出PM信号可能会间断，带宽会宽。但是FM信号经过积分以后一定是连续的，因此带宽更加高效。

但是PM和FM并不是绝对的：
