根据以下材料回答下题：

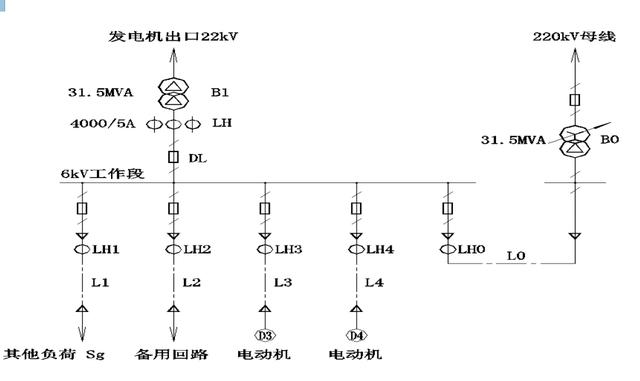

某 600MW 级燃煤发电机组，高压厂用电系统电压为 6kV，中性点不接地。其简化的厂 用接线如图所示：高压厂变 B1 无载调压，容量为 31.5MVA，阻抗值为 10.5%；高压备变 B0 有载调压， 容量为 31.5MVA，阻抗值为 18%。正常运行工况下，6.3kV 工作段母线由 B1 供电，B0 为热备用。 D3、D4 为电动机，D3 额定参数为：Pe=5000kW，cos φe = 0.85, = 0.93，启动电流倍数=6，D4 的额定参数为=8000kW，cos = 0.88, = 0.96，启动电流倍 数=5 倍。假定母线上的其他负荷不含高压电动机并简化为一条馈线 L1，容量为S；L2 位备用馈 线，充电运行。LH 为工作电源电流互感器，LH0～LH4 为零序电流互感器，请分析计算并解答下列各题。

502、若 6kV 均为三芯电缆 L0-L4 的总用电缆量为 10KM，其中 L0 为 3 根并联，每根长度 为 0.5km，L3 为单根，长度为 1km，当 B1 检修，6.3kV 工作段由B0 供电时，电缆 L3 的正中间，即 离电动机接线端子 500m 处电缆发生单相接地短路故障，请计算流过零序电流互感器 LH0、LH3 一次 侧电流，以及故障点的电容电流应为下列那组数值(已知 6kV 电缆每相对地电容为0.4uF/km处电缆以外的电容忽略)( )

(A) 2.056A, 12.33A, 13.02A

(B) 11.64A, 13.02A, 13.70A

(C) 2.056A, 12.33A, 13.70A

(D) 13.70A, 1.370A, 1.370A

解答：依据《电力工程电气设计手册》电气一次部分80页，公式3-1

故障点的电容电流：Ic=√3*Ue*ω*C*10^(-3)=√3*6.3*314*0.4*10*10^(-3)=13.70A

流过零序电流互感器 LH0一次 侧电流：

Ic=√3*Ue*ω*C*10^(-3)=√3*6.3*314*0.4*(0.5*3)*10^(-3)=2.056A

流过零序电流互感器 LH3 一次 侧电流：

Ic=√3*Ue*ω*C*10^(-3)=√3*6.3*314*0.4*(10-1)*10^(-3)=12.33A

本题正确选项是C
