Chaos Mesh 实战分享丨通过混沌工程验证 GreatDB 分布式部署模式的稳定性

Chaos Mesh 最初作为开源分布式数据库 TiDB 的测试平台而创建，是一个多功能混沌工程平台，通过混沌测试验证分布式系统的稳定性。本文以万里安全数据库软件 GreatDB 分布式部署模式为例，介绍了通过 Chaos Mesh 进行混沌测试的全流程。

需求背景与 GreatDB 介绍

需求背景

混沌测试是检测分布式系统不确定性、建立系统弹性信心的一种非常好的方式，因此我们采用开源工具 Chaos Mesh 来做 GreatDB 分布式集群的混沌测试。

GreatDB 分布式部署模式介绍

万里安全数据库软件 GreatDB 是一款关系型数据库软件，同时支持集中式和分布式的部署方式，本文涉及的是分布式部署方式。

分布式部署模式采用 shared-nothing 架构；通过数据冗余与副本管理确保数据库无单点故障；数据 sharding 与分布式并行计算实现数据库系统高性能；可无限制动态扩展数据节点，满足业务需要。

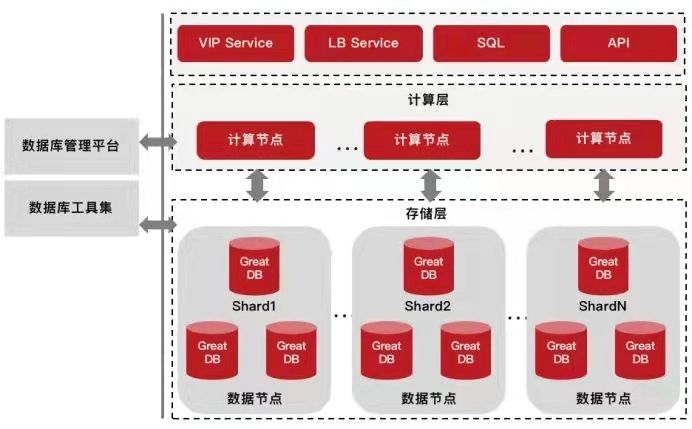

整体架构如下图所示：

环境准备

Chaos Mesh 安装

在安装 Chaos Mesh 之前请确保已经预先安装了 helm，docker，并准备好了一个 kubernetes 环境。

• 使用 Helm 安装

1）在 Helm 仓库中添加 Chaos Mesh 仓库：

helm repo add chaos-mesh https://charts.chaos-mesh.org

2）查看可以安装的 Chaos Mesh 版本：

helm search repo chaos-mesh

3）创建安装 Chaos Mesh 的命名空间：

kubectl create ns chaos-testing

4）在 docker 环境下安装 Chaos Mesh：

helm install chaos-mesh chaos-mesh/chaos-mesh -n=chaos-testing

• 验证安装

执行以下命令查看 Chaos Mesh 的运行情况：

kubectl get pod -n chaos-testing

下面是预期输出：

NAME                                       READY   STATUS    RESTARTS   AGE

chaos-controller-manager-d7bc9ccb5-dbccq   1/1     Running   0          26d

chaos-daemon-pzxc7                         1/1     Running   0          26d

chaos-dashboard-5887f7559b-kgz46           1/1     Running   1          26d

如果 3 个 pod 的状态都是 Running，表示 Chaos Mesh 已经成功安装。

准备测试需要的镜像

准备 MySQL 镜像

一般情况下，MySQL 使用官方 5.7 版本的镜像，MySQL 监控采集器使用的是 mysqld-exporter，也可以直接从 docker hub 下载：

docker pull mysql:5.7

docker pull prom/mysqld-exporter

准备 ZooKeeper 镜像

ZooKeeper 使用的是官方 3.5.5 版本镜像，ZooKeeper 组件涉及的监控有 jmx-prometheus-exporter 和 zookeeper-exporter，均从 docker hub 下载：

docker pull zookeeper:3.5.5

docker pull sscaling/jmx-prometheus-exporter

docker pull josdotso/zookeeper-exporter

准备 GreatDB 镜像

选择一个 GreatDB 的 tar 包，将其解压得到一个 ./greatdb 目录，再将 greatdb-service-docker.sh 文件拷贝到这个解压出来的./greatdb 目录里：

cp greatdb-service-docker.sh ./greatdb/

将 greatdb Dockerfile 放到./greatdb 文件夹的同级目录下，然后执行以下命令构建 GreatDB 镜像：

docker build -t greatdb/greatdb:tag2021 .

准备 GreatDB 分布式集群部署/清理的镜像

下载集群部署脚本 cluster-setup，集群初始化脚本 init-zk 以及集群 helm charts 包（可咨询 4.0 开发/测试组获取）

将上述材料放在同一目录下，编写如下 Dockerfile:

FROM debian:buster-slim as init-zk



COPY ./init-zk /root/init-zk

RUN chmod +x /root/init-zk



FROM debian:buster-slim as cluster-setup

\*# Set aliyun repo for speed*

RUN sed -i 's/deb.debian.org/mirrors.aliyun.com/g' /etc/apt/sources.list && \

  sed -i 's/security.debian.org/mirrors.aliyun.com/g' /etc/apt/sources.list



RUN apt-get -y update && \

  apt-get -y install \

  curl \

  wget



RUN curl -L https://storage.googleapis.com/kubernetes-release/release/v1.20.1/bin/linux/amd64/kubectl -o /usr/local/bin/kubectl && \

  chmod +x /usr/local/bin/kubectl && \

  mkdir /root/.kube && \

  wget https://get.helm.sh/helm-v3.5.3-linux-amd64.tar.gz && \

  tar -zxvf helm-v3.5.3-linux-amd64.tar.gz && \

  mv linux-amd64/helm /usr/local/bin/helm



COPY ./config /root/.kube/

COPY ./helm /helm

COPY ./cluster-setup /

执行以下命令构建所需镜像：

docker build --target init-zk -t greatdb/initzk:latest .


docker build --target cluster-setup -t greatdb/cluster-setup:v1 .

准备测试用例的镜像

目前测试支持的用例有：bank、bank2、pbank、tpcc、flashback 等，每个用例都是一个可执行文件。

以 flashback 测例为例构建测试用例的镜像，先将用例下载到本地，在用例的同一目录下编写如下内容的 Dockerfile：

FROM debian:buster-slim

COPY ./flashback /

RUN cd / && chmod +x ./flashback

执行以下命令构建测试用例镜像：

docker build -t greatdb/testsuite-flashback:v1 .

将准备好的镜像上传到私有仓库中

创建私有仓库和上传镜像操作请参考： Docker入门-搭建docker私有仓库 - 知乎

Chaos Mesh 的使用

搭建 GreatDB 分布式集群

在上一章中 cluster-setup 目录下执行以下命令块去搭建测试集群：

./cluster-setup  \

-clustername=c0 \

-namespace=test \

-enable-monitor=true \

-mysql-image=mysql:5.7 \

-mysql-replica=3 \

-mysql-auth=1 \

-mysql-normal=1 \

-mysql-global=1 \

-mysql-partition=1 \

-zookeeper-reposito
