TiDB 缩容过程中调度生成原理及常见问题丨TiDB 扩缩容指南（二）

导读

作为一个分布式数据库，扩缩容是 TiDB 集群最常见的运维操作之一。

本文是 TiDB 扩缩容系列的第二篇，基于 TiDB v7.5 版本，继第一篇介绍 TiDB 扩容过程中 PD 生成调度的原理和常见问题之后，本篇专注于 TiDB 缩容过程中的调度生成原理和可能遇到的常见问题。

本文详细介绍了 TiDB 在缩容过程中，PD（Placement Driver）如何生成调度指令以及 TiKV 如何执行这些指令。文章首先解释了缩容的概念和重要性，然后深入探讨了调度生成的原理，包括资源均衡的考量和调度指令的生成过程。此外，文章还列出了在缩容过程中可能遇到的常见问题，并提供了相应的排查和解决方法。

---

Overview

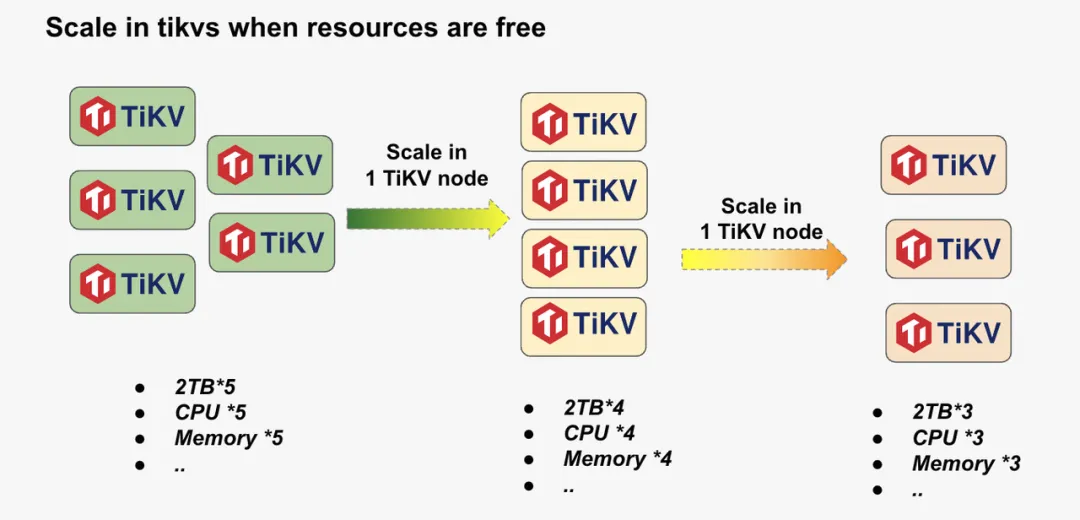

对于 TiKV 来说，缩容和扩容本质上都是在删除或添加 TiKV 节点后，进行数据搬迁最后让所有 TiKV 达到数据均衡的目的。

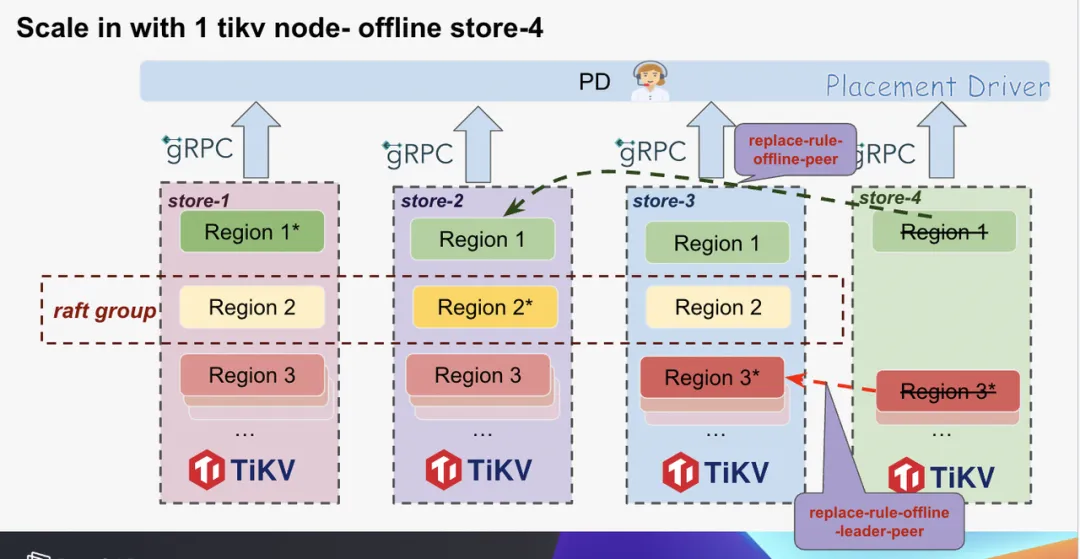

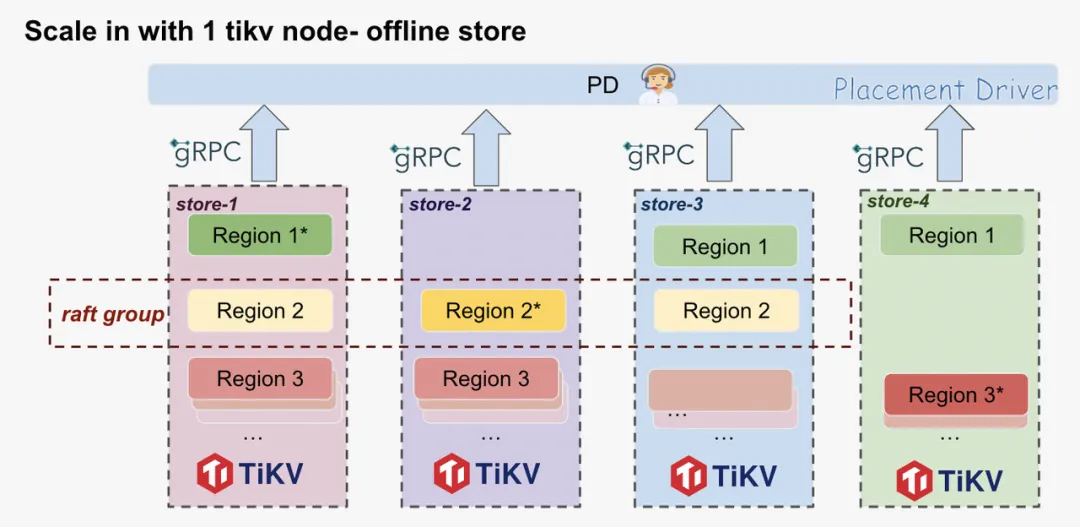

如图，我们要下线掉 store-4, 则会将 store-4 的数据搬迁到其他节点上。每个 region 副本的具体搬迁原理与扩容是一样的，只是对于 PD 来说，这类 operator 我们称为 replace-rule-offline-peer。

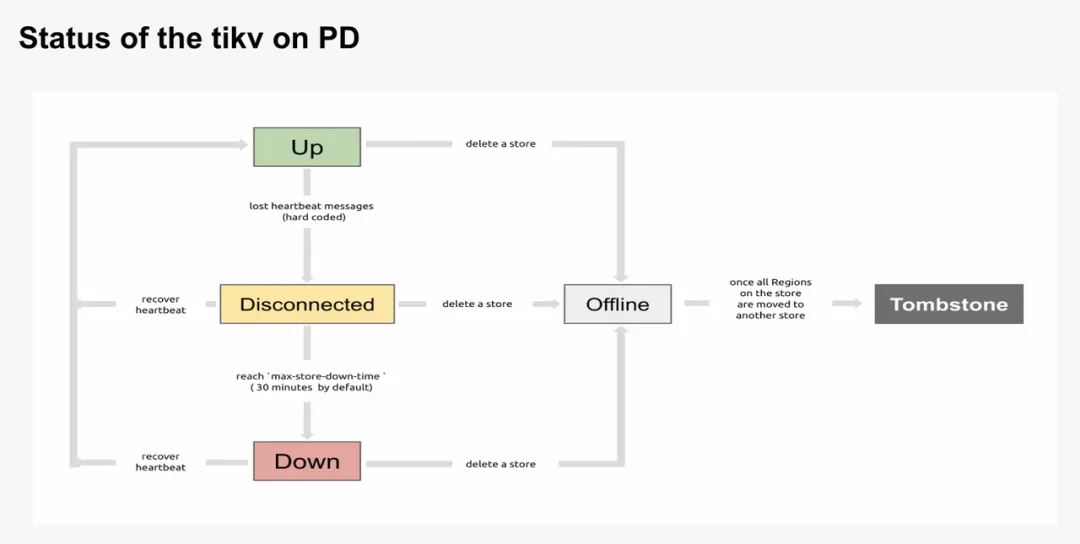

TiKV status on PD

TiKV 会定期将自己的状态通过心跳的方式上报给 PD，PD 则根据 TiKV 的状态，产生相应的调度，让整个集群的资源调度能够均衡起来。我们可以使用 pd-ctl 去获取 PD 上 tikv 的详细状态，目前 tikv 的状态主要分为以下几类：

• Up: 正常情况下
• Offline: 主动发起下线
• Disconnect: 当 PD 20s 没有收到 kv 的心跳后，就会被判断为disconnect，此时这个 tikv 上的数据还不会被搬走。
  • 只要 tikv 恢复心跳，该 tikv 就会恢复到 up 状态。
  • 需要手动执行下线才会变成 offline 状态
• Down: 超过半小时 PD 没有收到 KV 的心跳，则判断为该状态，
  • 这个状态下的 kv 数据会慢慢被搬走。
  • 需要手动执行下线才会变成 offline 状态。
  • 只要 tikv 恢复心跳，该 tikv 状态就立刻变回 up 状态。
• Tombstone：当下线状态下的 TiKV 上的数据被完全搬走后，这个 tikv 就会被安全的删除，此时 PD 会将其变为 tombstone. 一旦变为 tombstone 后，将永远无法恢复。
  • 对于长期 down 且上面没有数据的 tikv, 需要手动将其下线才会变成 tombstone,否则会一直是 Down状态。

常见问题

TiKV 下线原因判断

从上文我们知道，一旦 TiKV 进入 offline 状态，目标 tikv 上的资源就会很快被释放出来，因为资源变少加上数据搬迁，这个过程中会有一些性能抖动。从上面的 TiKV 状态切换我们知道，下线 TiKV 的原因一般有以下两个：

• TiKV 宕机，变成 down：在现实场景中，机器宕机是个很常见且高频预期中的问题
• 手动下线, 变成 offline：常见运维操作

一般的，我们可以通过 pd 的日志看到具体下线的原因，对于正常下线的 kv, 我们可以根据以下日志示例看到具体下线的时间：

手动下线 TiKV 节点

// Scale in with tiup manually:
tiup cluster scale-in shirlyv7.5.2 --node "127.0.0.1:20165"

Copy

PD receive DeleteStore by API and set the status of store to offline

// PD log:
// step1: PD receive DeleteStore by API and set the status of store to `offline`
[2024/07/30 22:31:00.444 +08:00] [INFO] [audit.go:126] ["audit log"] [service-info="{ServiceLabel:DeleteStore, Method:HTTP/1.1/DELETE:/pd/api/v1/store/166543141, Component:anonymous, IP:127.0.0.1, Port:60818, StartTime:2024-07-30 22:31:00 +0800 CST, URLParam:{}, BodyParam:}"]
[2024/07/30 22:31:00.444 +08:00] [WARN] [cluster.go:1516] ["store has been offline"] [store-id=166543141] [store-address=127.0.0.1:20164] [physically-destroyed=false]

Copy

PD will set store limit remove-peer to unlimited to speed up operator generation.

// Step2: PD will set store limit remove-peer to unlimited to speed up operator generation.
[2024/07/30 22:31:00.447 +08:00] [INFO] [cluster.go:2627] ["store limit changed"] [store-id=166543141] [type=remove-peer] [rate-per-min=100000000]

Copy

PatrolRegion goroutine notice the offline store

// PatrolRegion goroutine notice the offline store and create replace-rule-offline-peer to move data to other stores.
[2024/07/30 22:31:00.447 +08:00] [INFO] [operator_controller.go:488] ["add operator"] [region-id=2848] [operator="\"replace-rule-offline-peer {mv peer: store [166543141] to [1]} (kind:replica,region, region:2848(181, 23), createAt:2024-07-30 22:31:00.447901052 +0800 CST m=+3045380.050049300, startAt:0001-01-01 00:00:00 +0000 UTC, currentStep:0, size:93, steps:[0:{add learner peer 215218780 on store 1}, 1:{use joint consensus, promote learner peer 215218780 on store 1 to voter, demote voter peer 166548760 on store 166543141 to learner}, 2:{leave joint state, promote learner peer 215218780 on store 1 to voter, demote voter peer 166548760 on store 166543141 to learner}, 3:{remove peer on store 166543141}], timeout:[17m0s])\""] [additional-info=]
….
[2024/07/31 00:15:45.497 +08:00] [INFO] [operator_controller.go:635] ["operator finish"] [region-id=144173] [takes=1.88436143s] [operator="\"replace-rule-offline-leader-peer {mv peer: store [166543141] to [1]} (ki
