YDOOK: ANSYS Maxwell 19 教程28:Maxwell 2D 求解二维静电场 电线电缆应用设计6 模型后处理与计算

使用 ANSYS Maxwell 19 Maxwell 2D 求解二维静电场,电线电缆应用设计6,模型后处理与计算


在这里插入图片描述

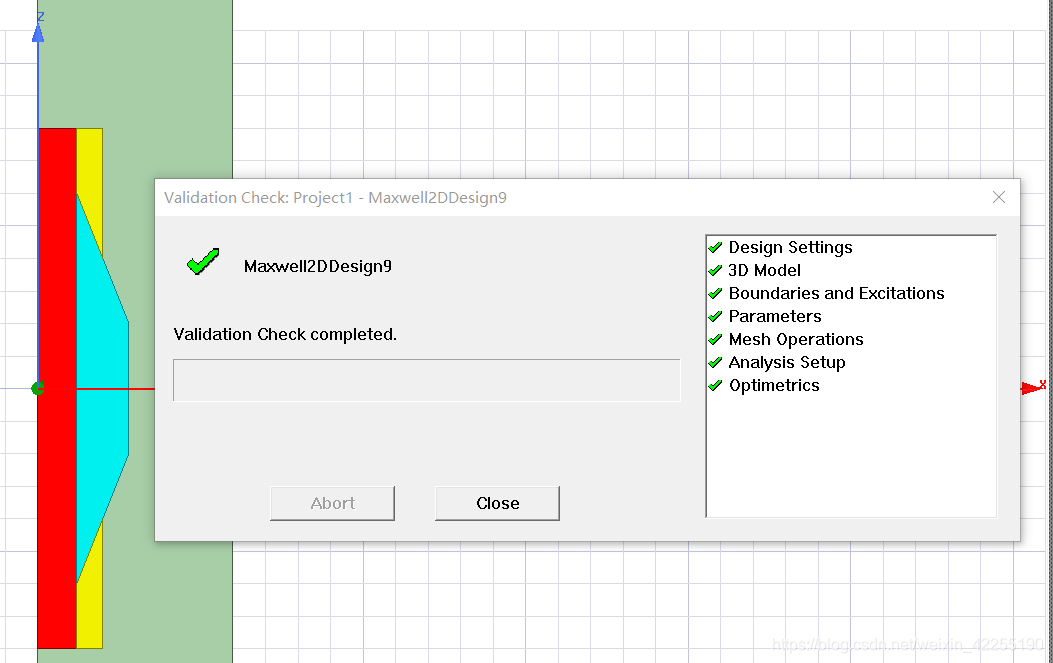

待检查模型完毕之后,模型的前处理过程已经完成,就可以进行模型的后处理过程了


1. 直接点击工具栏上面的 Analyse all 按钮,进行全部分析

在这里插入图片描述

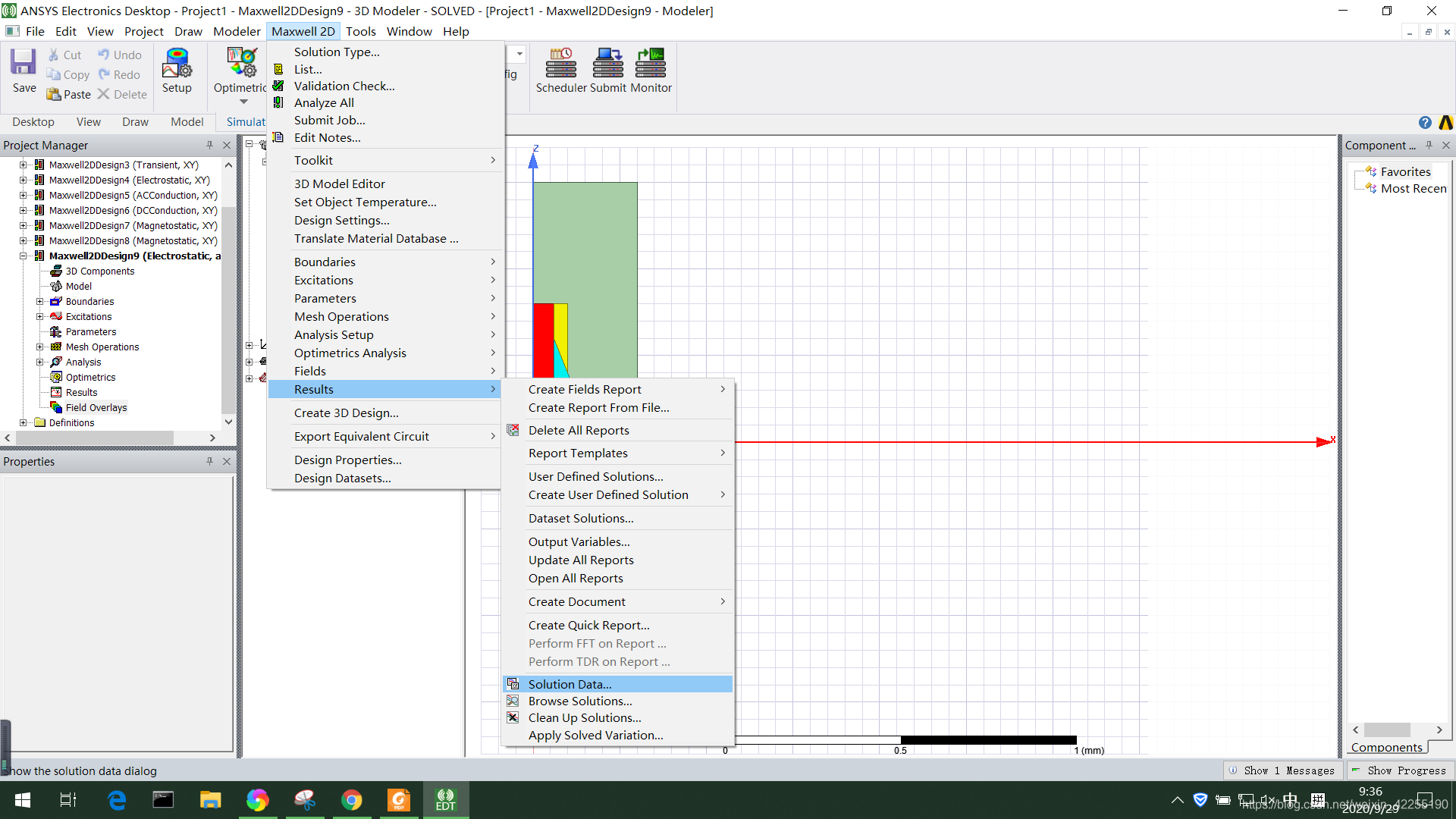

2. 待一段时间后,分析完成,无明显的提示,按照下面步骤查看分析完成的结果数据

在这里插入图片描述

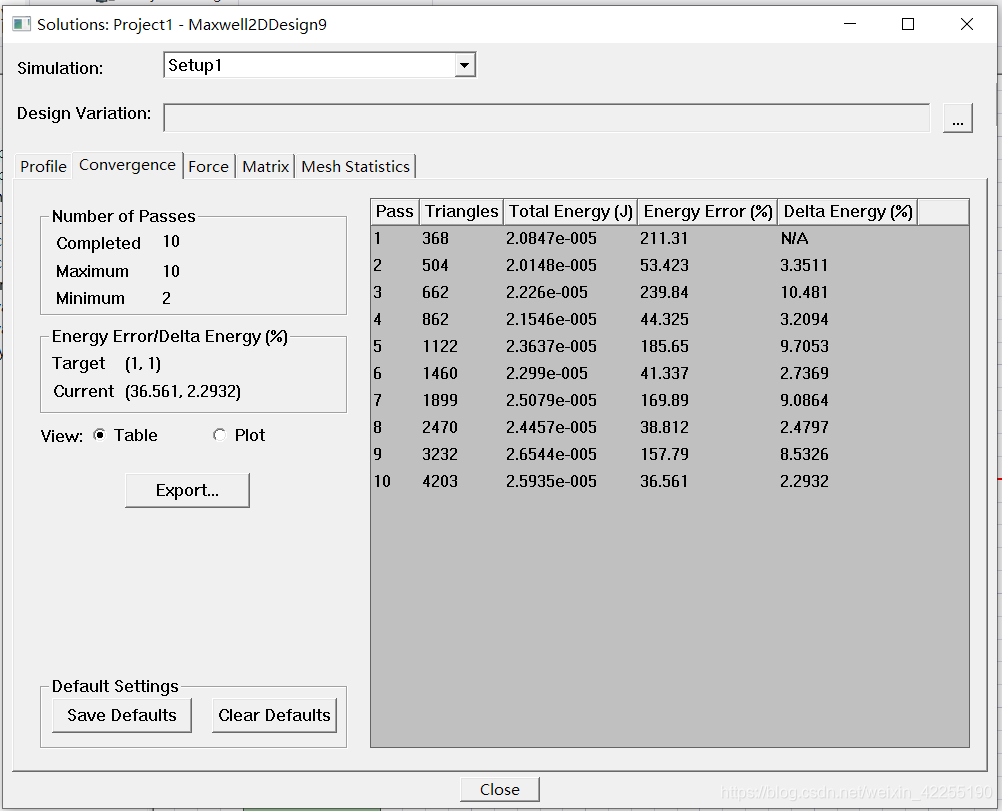

点击后,将可以通过两种方式查看,一种是数据表格的形式,一种是通过图表的形式:

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述


3. 通过下面步骤查看电压模拟图

在这里插入图片描述

直接按 Done 即可

在这里插入图片描述

即出现电压的热力梯度图

在这里插入图片描述


也可以通过类似的步骤选择其他展示图
