快速入门Maxwell基本操作流程（2D部分）

作者：金广林

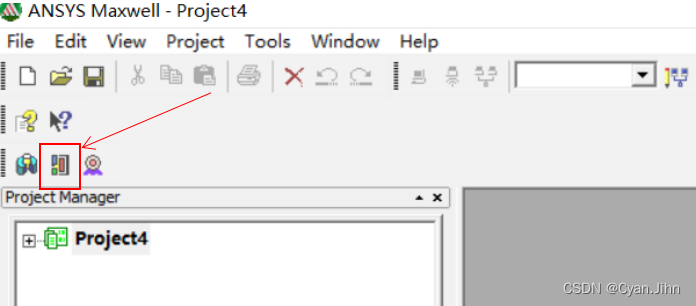

一、点击这个创建2D模型

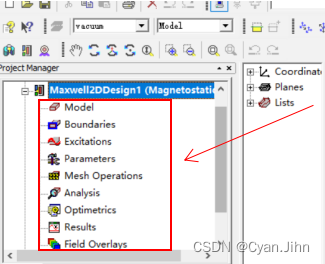

二、要设置好这些东东

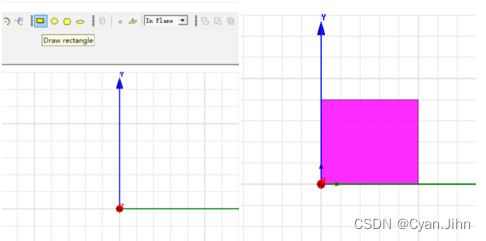

1.Model建个模型（就先画一个长方形）

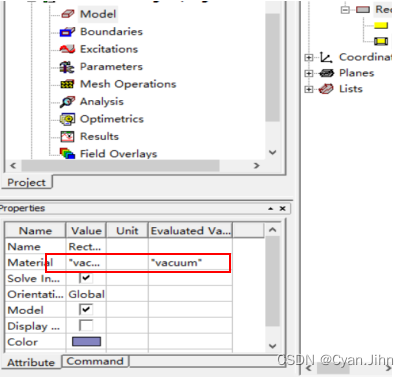

 左边面板里设置材料（默认vacuum真空）

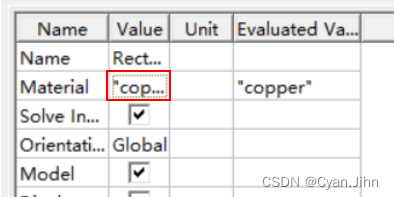

双击后点击edit，挑一个材料，这里调成铜copper（可以搜索一个材料）

 第一个设置完成了

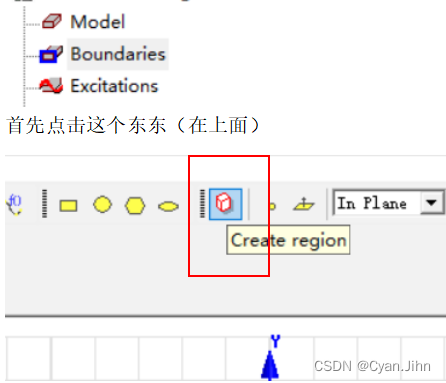

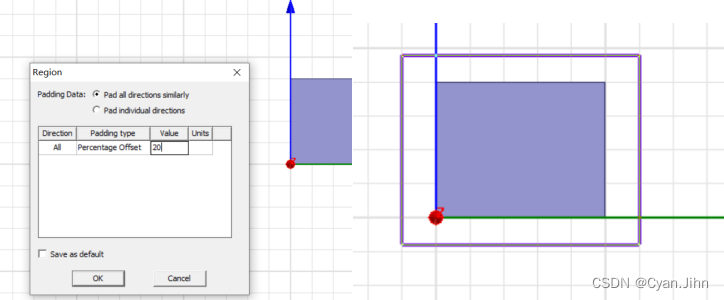

2.boundaries设置边界条件（意思就是你想最后看到多大区域里的分析结果）

value调大一点

默认为0

调成20就是原来模型的120%大小的区域

然后右键网格区域，点击select edges，这样以后左键点到的东西都是边框

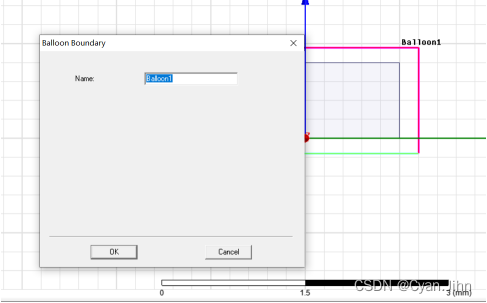

按住ctrl选中边界的4条边，右键选择assign boundary-balloon,点OK

第二个设置完成

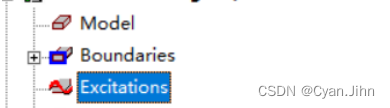

3.设置激励源



右键网格区域选回select objects，

选中铜材料右键assign exitation - current

默认电流为0，随便调个电流

第三个设置完成

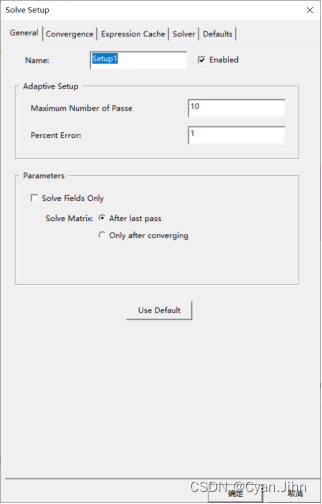

4.analysis设置分析



直接右键这个，点add solution setup 直接点OK确定什么的

第四个设置完成

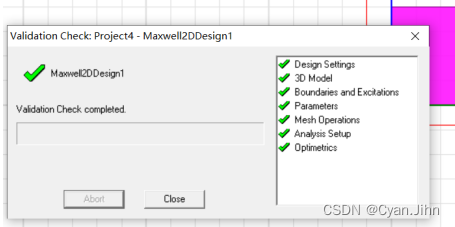

5.检查一下



点这个可以看到哪些设置好了

 全都是对号说明已经设置完所有东东了，可以求电场磁场了

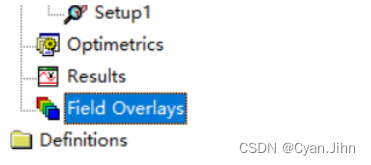

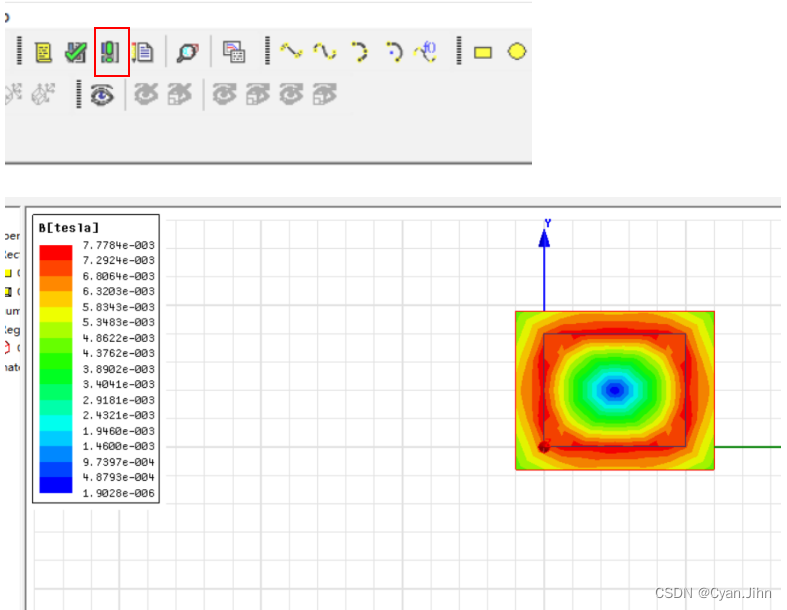

三、在空白网格区域ctrl+A全选，然后右键这个field overlays

在Fields里面随便选个，比如mag B,磁感强度

弹出啥全都确定，保存一下文件

最后点这个（在上面）

3D模型同理，创建时候点这个就行，添加激励源的时候要做个截面，其他步骤一样
