怎么实现Echarts对比图

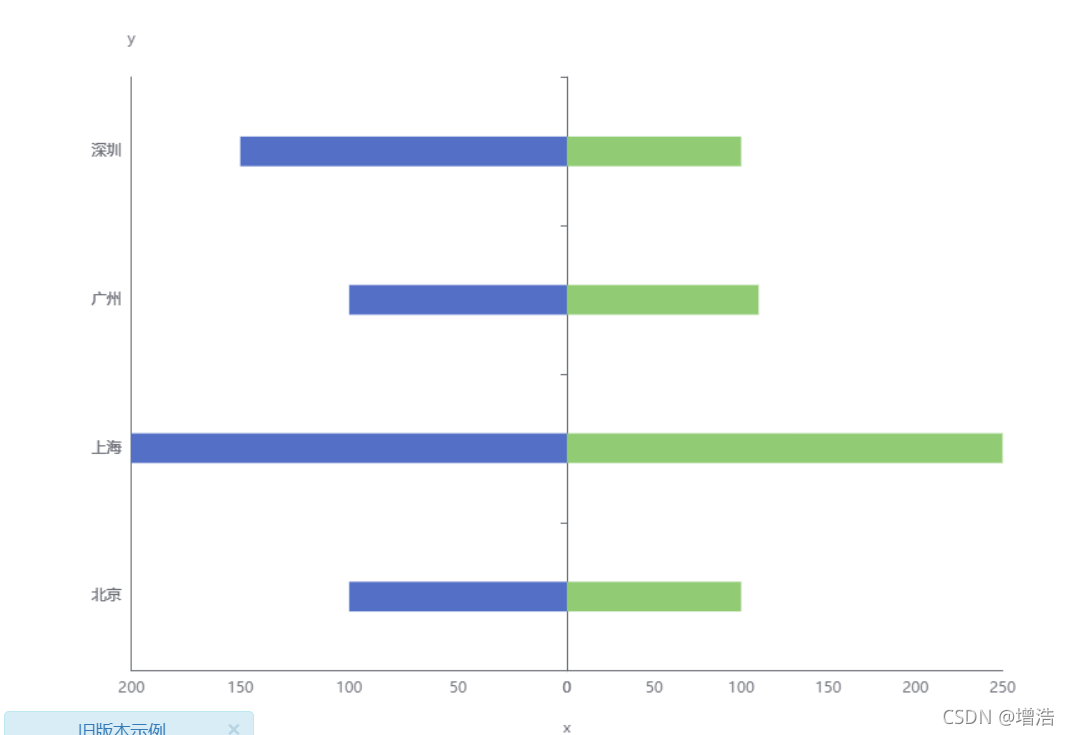

实现效果：

实现方法：

Step1：建立两组条形图，并分别隐藏它们的Y轴。

Step2：建立第三个坐标系用来显示Y轴并隐藏它的X轴

 为什么需要底轴？

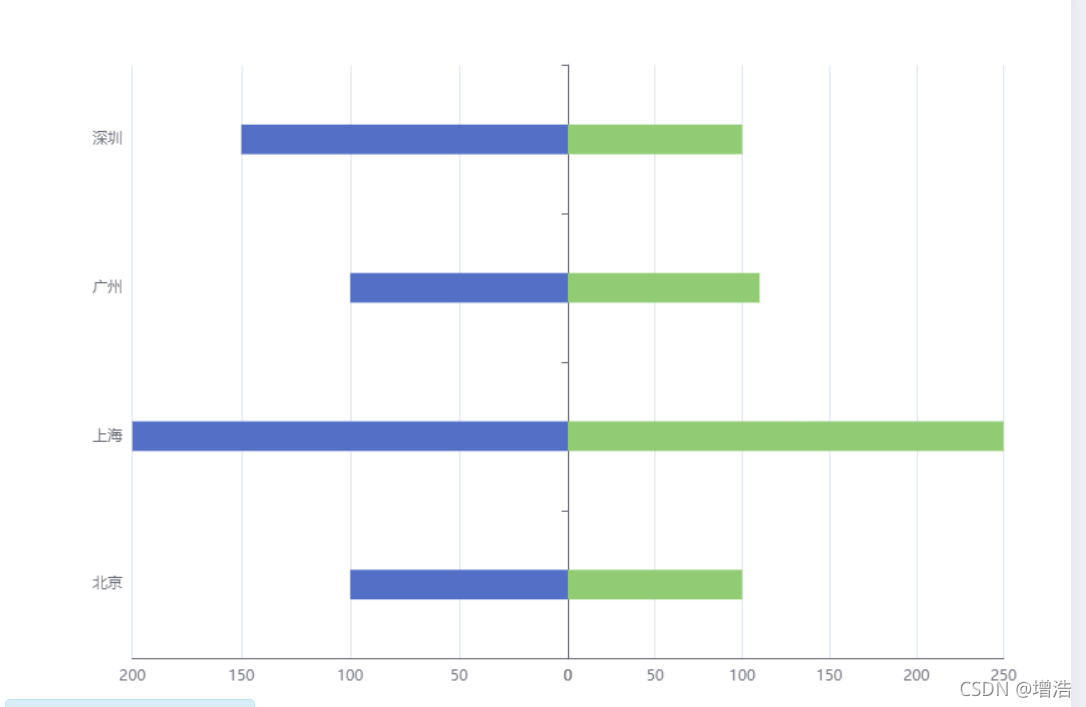

左侧轴右侧轴不含底轴

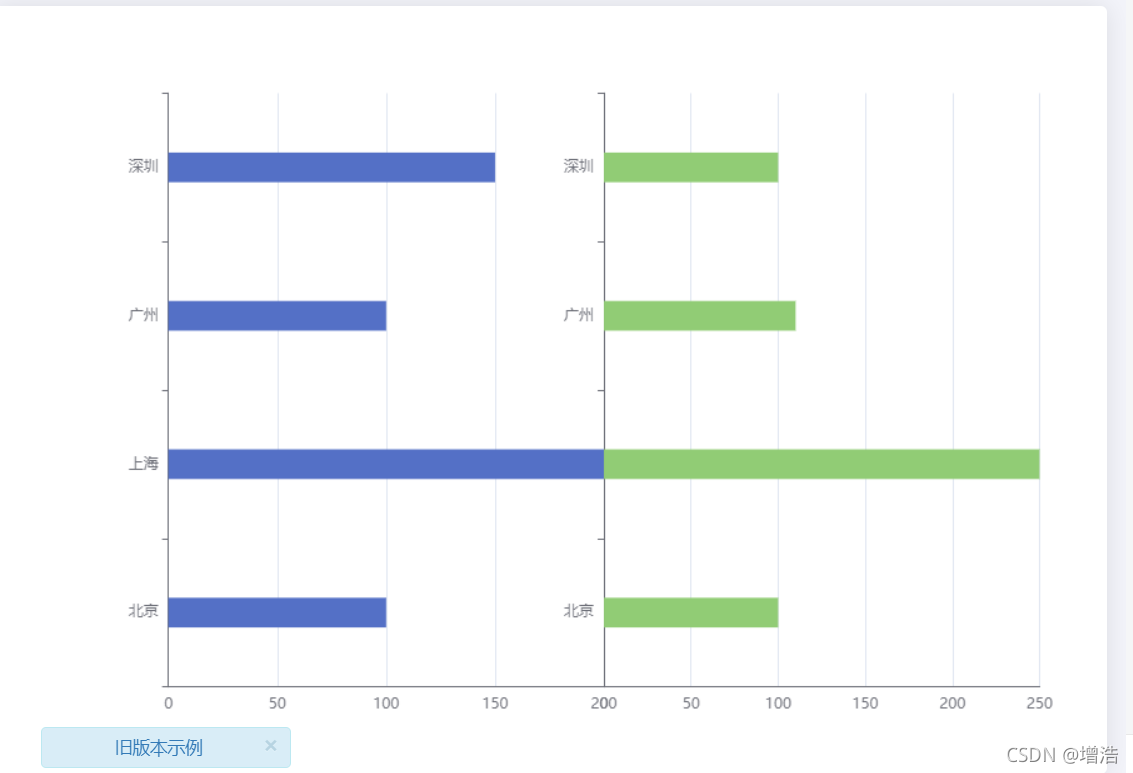

不含底轴，左侧轴翻转

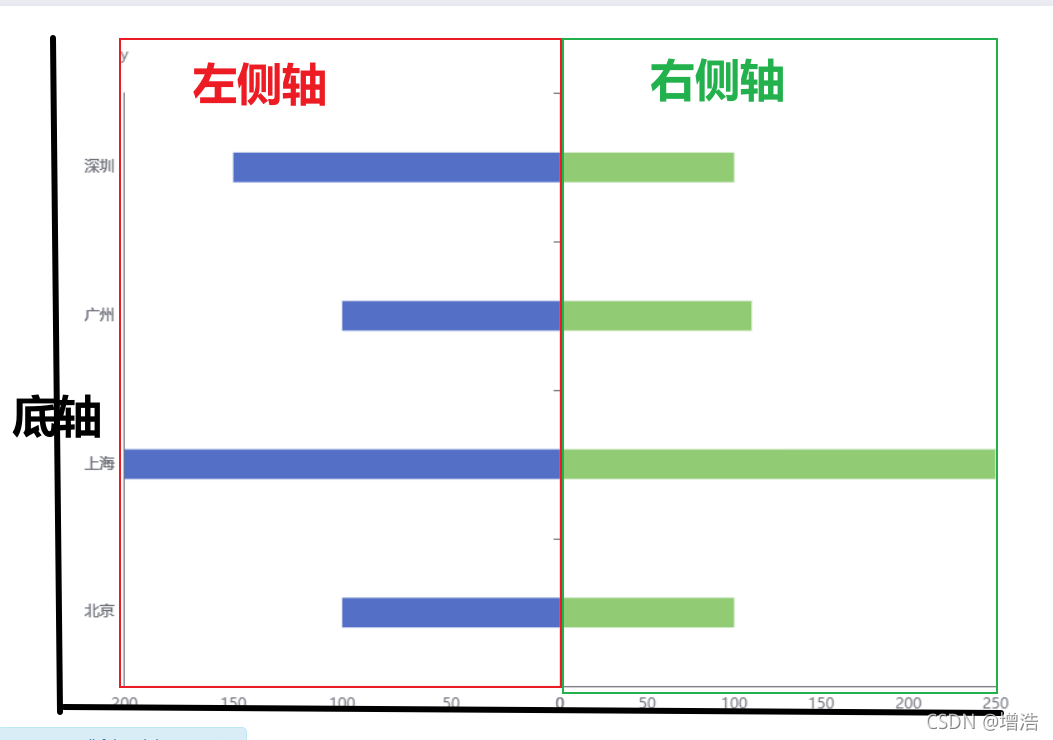

 实现原理在于两个侧轴翻转，再用底轴做Y轴展示（底轴的X轴被隐藏）

详解代码：

代码由四部分组成：

xAxis、yAxis、series、grid

先看xAxis

"xAxis": [
    //左侧轴
    {
      "type": "value",
      // 应用gird容器样式（指向grid属性）
      "gridIndex": 0,
      // 是否反转 若不反转则是图1效果
      "inverse": true,
      // 是否显示轴线
      "axisLine": {
        "show": true,
      },
      // 是否显示分割线
      "splitLine": {
        "show": true
      }
    },
    // 右侧轴
    {
      "type": "value",
      "gridIndex": 1,
      "axisLine": {
        "show": true,
      },
      "splitLine": {
        "show": true
      }
    },
    // 底轴
    {
      "gridIndex": 2,
      "name": "x",
      // 名称位置
      "nameLocation": "center",
      // 名称向下偏移
      "nameGap": 40,
    }
  ],

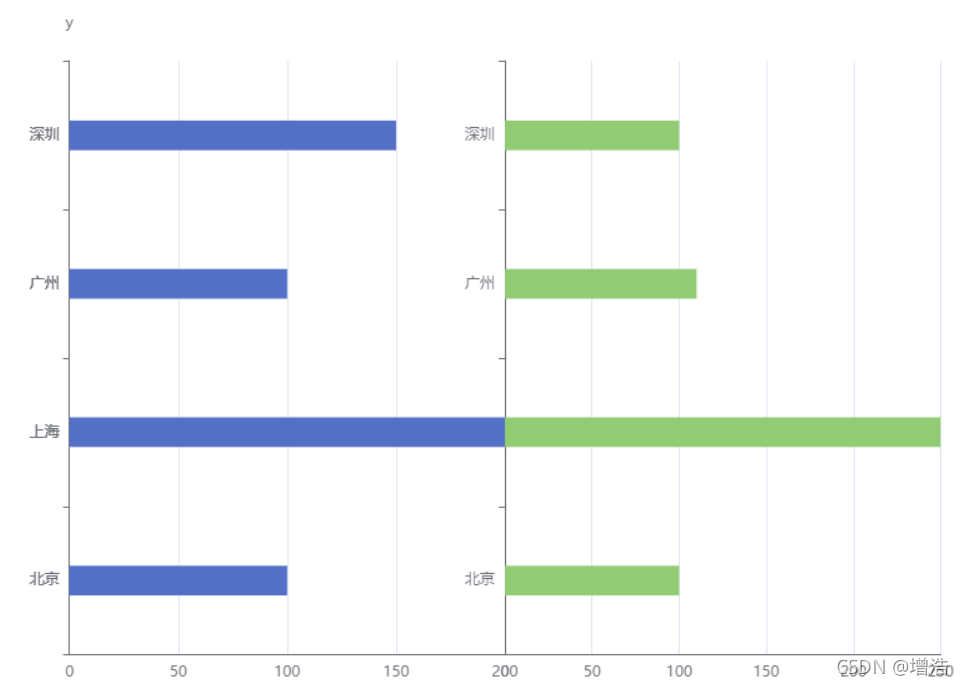

图1

 YAxis

"yAxis": [
    // 左轴
    {
      "type": "category",
      "gridIndex": 0,
      "data": [
        "北京",
        "上海",
        "广州",
        "深圳"
      ]
    },
    {
      "gridIndex": 1,
      "type": "category",
      "data": [
        "北京",
        "上海",
        "广州",
        "深圳"
      ]
    },
    {
      "name": "y",
      "gridIndex": 2,
      "type": "category",
      "nameGap": 25,
      // 轴线
      "axisLine": {
        "show": true,
      },
      // 分割线
      "axisTick": {
        "show": false
      },
      "data": [
        "北京",
        "上海",
        "广州",
        "深圳"
      ]
    }
  ],

Series

 "series":
  [
    // 左侧轴
    {
      "name": "男",
      "type": "bar",
      // 对应的左侧轴x轴索引
      "xAxisIndex": 0,
      "yAxisIndex": 0,
      // 柱体收缩，不会太粗
      "barMaxWidth": "20%",
      "data": [
        100,
        200,
        100,
        150
      ]
    },
    // 右侧轴
    {
      "name": "女",
      "type": "bar",
      "xAxisIndex": 1,
      "yAxisIndex": 1,
      "barMaxWidth": "20%",
      "data": [
        100,
        250,
        110,
        100
      ]
    }
  ],

grid

"grid": [
    {
      // 边线
      "show": true,
      // 左侧
      "left": "15%",
      "top": "10%",
      "bottom": "10%",
      // 宽度
      "width": "40%"
    },
    {
      "show": true,
      "left": "55%",
      "top": "10%",
      "bottom": "10%",
      "width": "40%"
    },
    // 底轴 覆盖左右两个坐标轴
    {
      "show": true,
      "left": "15%",
      "top": "10%",
      "bottom": "10%",
      "width": "80%"
    }
  ],

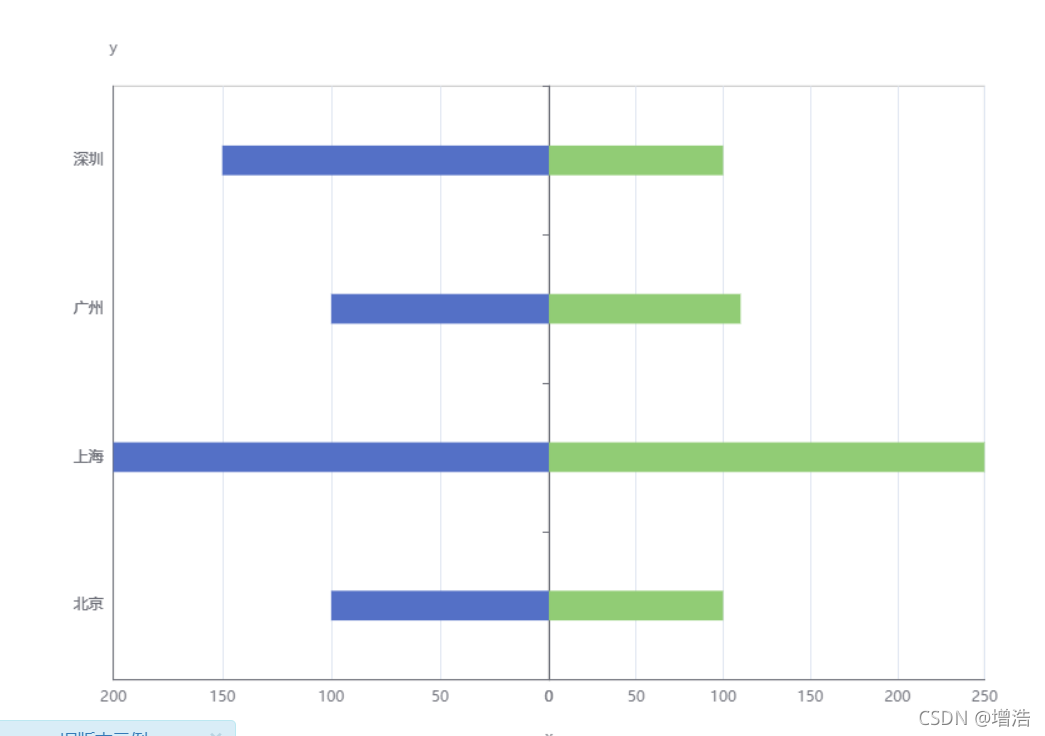

打开容器边框

完整代码

option = {
  "xAxis": [
    //左侧轴
    {
      "type": "value",
      // 应用gird容器样式（指向grid属性）
      "gridIndex": 0,
      // 是否反转 若不反转则是图1效果
      "inverse": true,
      // 是否显示轴线
      "axisLine": {
        "show": true,
      },
      // 是否显示分割线
      "splitLine": {
        "show": true
      }
    },
    // 右侧轴
    {
      "type": "value",
      "gridIndex": 1,
      "axisLine": {
        "show": true,
      },
      "splitLine": {
        "show": true
      }
    },
    // 底轴
    {
      "gridIndex": 2,
      "name": "x",
      // 名称位置
      "nameLocation": "center",
      // 名称向下偏移
      "nameGap": 40,
    }
  ],
  "yAxis": [
    // 左轴
    {
      "type": "category",
      "gridIndex": 0,
      "data": [
        "北京",
        "上海",
        "广州",
        "深圳"
      ]
    },
    {
      "gridIndex": 1,
      "type": "category",
      "data": [
        "北京",
        "上海",
        "广州",
        "深圳"
      ]
    },
    {
      "name": "y",
      "gridIndex": 2,
      "type": "category",
      "nameGap": 25,
      // 轴线
      "axisLine": {
        "show": true,
      },
      // 分割线
      "axisTick": {
        "show": false
      },
      "data": [
        "北京",
        "上海",
        "广州",
        "深圳"
      ]
    }
  ],
  "series":
  [
    // 左侧轴
    {
      "name": "男",
      "type": "bar",
      // 对应的左侧轴x轴索引
      "xAxisIndex": 0,
      "yAxisIndex": 0,
      // 柱体收缩，不会太粗
      "barMaxWidth": "20%",
      "data": [
        100,
        200,
        100,
        150
      ]
    },
    // 右侧轴
    {
      "name": "女",
      "type": "bar",
      "xAxisIndex": 1,
      "yAxisIndex": 1,
      "barMaxWidth": "20%",
      "data": [
        100,
        250,
        110,
        100
      ]
    }
  ],
  "grid": [
    {
      // 边线
      "show": true,
      // 左侧
      "left": "15%",
      "top": "10%",
      "bottom": "10%",
      // 宽度
      "width": "40%"
    },
    {
      "show": true,
      "left": "55%",
      "top": "10%",
      "bottom": "10%",
      "width": "40%"
    },
    // 底轴 覆盖左右两个坐标轴
    {
      "show": true,
      "left": "15%",
      "top": "10%",
      "bottom": "10%",
      "width": "80%"
    }
  ],
}
