制冷机技术分析
一、制冷机基本工作原理
制冷机的工作逻辑基于制冷循环原理,通过一系列物理过程将热量从低温区域转移到高温区域,从而实现制冷效果。以下是制冷机工作逻辑的详细解释,涵盖其核心组件、工作过程以及不同类型制冷机的特点。

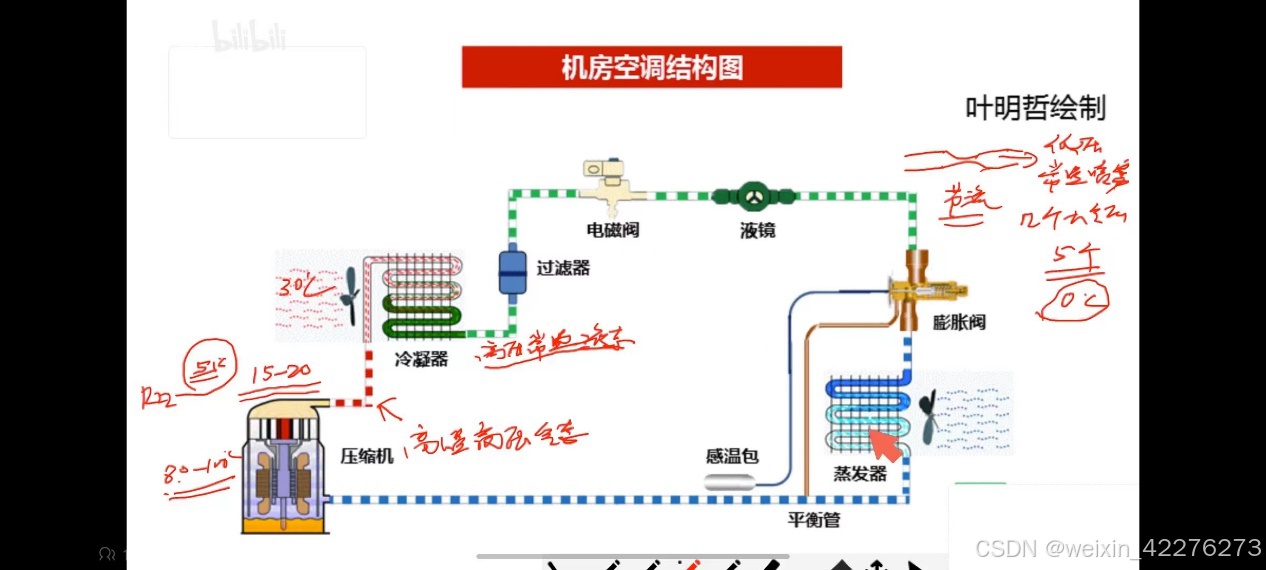

二、制冷机主要组件及其功能
制冷机的工作逻辑依赖于几个关键组件,每个组件都有其特定的功能:
(一)压缩机
• 功能:压缩制冷剂,使其从低压低温的气态变为高压高温的气态。
• 重要性:压缩机是制冷循环的动力源,没有压缩机,制冷剂无法循环。
(二)冷凝器(Condenser)
• 功能:将高压高温的制冷剂气体冷却,使其液化,同时释放热量到周围环境。
• 重要性:冷凝器是制冷循环中热量释放的关键环节,决定了制冷机的散热效率。
(三)膨胀阀(Expansion Valve)或毛细管(Capillary Tube)
• 功能:控制制冷剂的流量,并使制冷剂从高压液体变为低压低温的液体。
• 工作逻辑:膨胀阀通过节流作用,使制冷剂的压力和温度急剧下降,同时控制制冷剂的流量以匹配制冷需求。
• 重要性:膨胀阀是制冷循环中调节制冷剂流量和压力的关键部件,直接影响制冷效果。
(四)蒸发器(Evaporator)
• 功能:使制冷剂在低压低温下蒸发,吸收周围环境的热量,从而实现制冷。
• 工作逻辑:制冷剂在蒸发器中吸收热量,从液态变为气态,使周围环境温度降低。
• 重要性:蒸发器是制冷循环中吸收热量的关键环节,直接决定了制冷效果。
三、制冷机工作过程
制冷机的工作逻辑可以分为四个主要步骤,这些步骤构成了一个循环过程:
(一)压缩过程
• 输入:低压低温的制冷剂气体进入压缩机。
• 输出:压缩机对制冷剂做功,将其压缩成高压高温的气体。
• 逻辑:通过机械能的输入,提高制冷剂的压力和温度,为后续的热交换做准备。
(二)冷凝过程
• 输入:高压高温的制冷剂气体进入冷凝器。
• 输出:制冷剂在冷凝器中冷却,液化成高压液体,同时将热量释放到外界。
• 逻辑:通过与外界环境的热交换,将制冷剂中的热量散发出去,完成热量的转移。
(三)节流过程
• 输入:高压液体的制冷剂通过膨胀阀或毛细管。
• 输出:制冷剂的压力和温度急剧下降,变成低压低温的液体。
• 逻辑:通过节流作用,使制冷剂进入蒸发器时具备吸收热量的能力。
(四)蒸发过程
• 输入:低压低温的制冷剂液体进入蒸发器。
• 输出:制冷剂在蒸发器中吸收热量,蒸发成低压低温的气体,周围环境温度降低。
• 逻辑:通过制冷剂的蒸发,吸收周围环境的热量,实现制冷效果。
四、制冷机控制逻辑
现代制冷机通常配备智能控制系统,以优化工作过程并提高效率:
(一)开机顺序
一般收到开机命令之后,蒸发侧会优先启动,尤其采用水系统的话,启动的提前时间会更长一些,将蒸发侧的吸收热量的系统提前准备完善,防止压缩机启动后,短时间内造成回液的风险。冷凝器侧的换热一般会根据冷凝压力进行控制,一般的小型系统会和压缩机同步起停,但对于中大型系统,尤其是变负荷系统,需要稍微滞后于压缩机,防止压缩机启动后的短时间内造成系统低压过低。
(二)控制系统的类型
制冷机控制系统通常分为开环控制和闭环控制:
• 闭环控制:也称为反馈控制系统,通过传感器实时监测系统状态(如温度、压力),并将反馈信号与设定值进行比较,自动调整系统运行参数。这种控制方式能够更精确地维持设定的制冷效果。
(三)控制逻辑的具体实现
制冷机的控制逻辑通常包括以下几个方面:
• 温度控制:通过温度传感器监测蒸发器或冷却介质的温度,控制器根据设定温度与实际温度的偏差调整压缩机的运行频率或启停。
• 压力控制:利用压力传感器监测系统中的压力,确保制冷剂在安全范围内运行。当压力过高或过低时,控制器会调整压缩机的运行状态或触发报警。
• 流量控制:通过电子膨胀阀或节流装置调节制冷剂的流量,以匹配系统的制冷需求。
• 设备启停顺序:在开机时,通常先启动蒸发器侧的水泵或风机,确保系统预热或预冷后再启动压缩机,以防止液击等故障。
五、制冷机的改进方向
(一)组合系统制冷
制冷剂进入蒸发器之前通过制冷片先一步降温,更低的制冷剂温度可以吸收更多的热量,从而提升蒸发器的制冷效果。然而,实际应用中存在以下限制:
• 制冷片的热端散热:制冷片的热端需要良好的散热条件,否则其降温效果会大打折扣。
• 系统匹配性:制冷片的制冷能力需要与蒸发器的换热能力相匹配,否则可能会出现制冷片降温效果不明显或蒸发器无法充分利用低温制冷剂的情况。
• 能耗与效率:制冷片本身需要消耗电能,且其效率可能低于压缩机系统,因此需要权衡额外降温带来的制冷效果提升与能耗增加。
(二)液体过冷与吸气过热
• 液体过冷:液体过冷是指制冷剂液体在冷凝器出口处的温度低于其在相同压力下的饱和温度。这种温度差称为过冷度。液体过冷可以提高制冷效率,防止液击。
• 吸气过热:吸气过热是指压缩机吸入的制冷剂蒸汽温度高于其在相同压力下的饱和温度。吸气过热可以分为两种类型:
◦ 有益过热:在蒸发器内部或通过回热装置产生的过热。这种过热可以确保压缩机吸入的是干蒸汽,避免液态制冷剂进入压缩机导致液击。
◦ 有害过热:在蒸发器出口之后、压缩机吸入之前由于隔热不良或管路过长导致的过热。有害过热会增加压缩机的功耗,降低制冷效率,并可能导致系统运行成本上升。
六、总结
制冷机的工作逻辑基于制冷循环原理,通过压缩、冷凝、节流和蒸发四个主要步骤实现热量的转移和制冷效果。不同类型制冷机的工作逻辑虽有差异,但核心原理相同。现代制冷机通过智能控制系统进一步优化工作过程,提高效率和可靠性。通过合理改进,如组合系统制冷以及优化液体过冷和吸气过热等环节,可以进一步提升制冷机的性能和效率。
