cad画不规则实体_CAD | CAD中如何通过放样功能来创建实体？

cad中，放样功能可以按照物体的结构来创建实体，下面详细说明其具体用法和使用技巧。

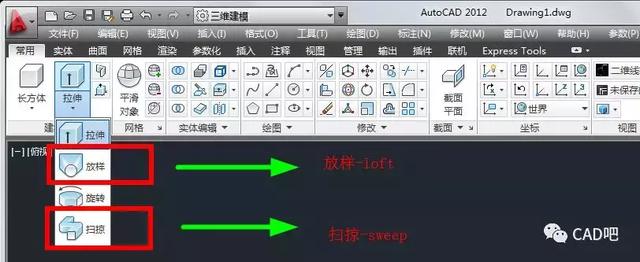

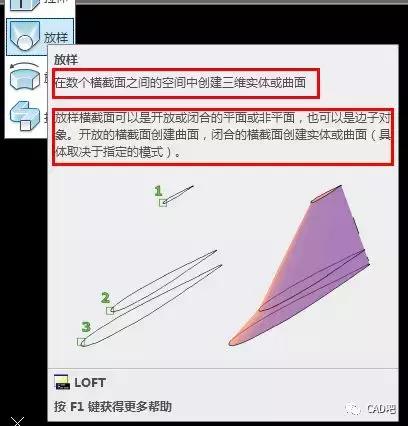

一、放样--Loft

二、概念(两个截面，或者超过两个截面，可以是点)

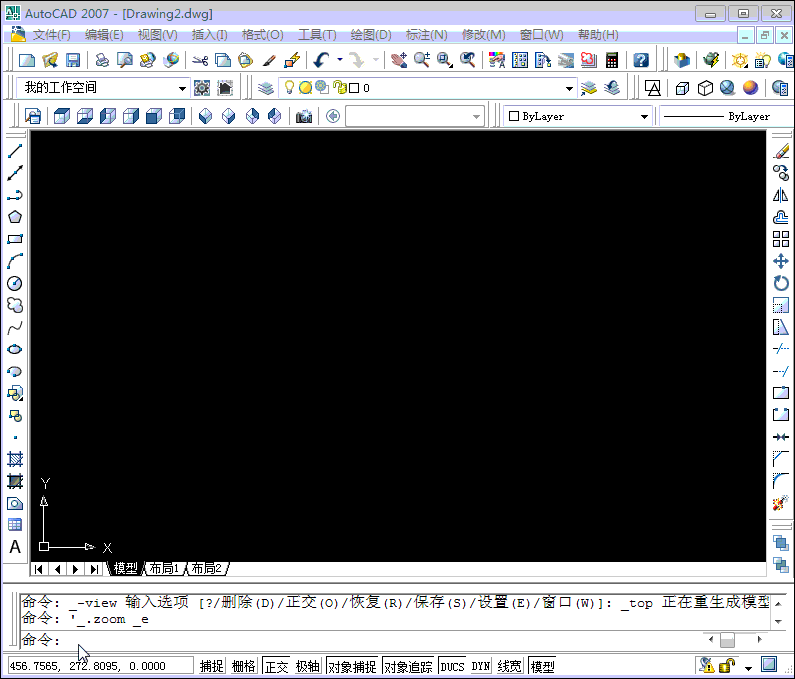

三、演示效果

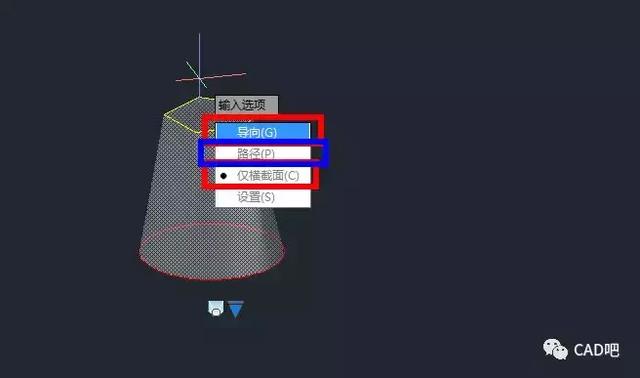

四、操作过程中各项参数的具体使用技巧说明：导向(G)、路径(P)、仅横截面(C)、和设置(S)

(默认为仅横截面放样，可以按照自己需要设置)

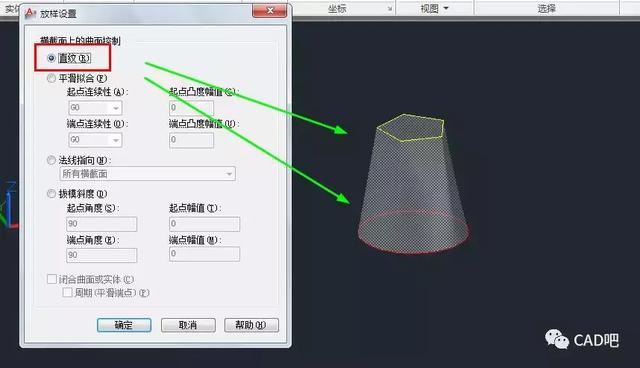

五、设置中--直纹：两个截面之间出现线段过渡效果

六、设置中-平滑拟合：两个截面出现系统自定义参数过渡效果

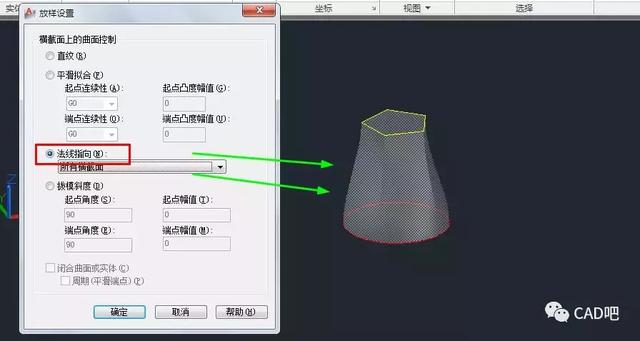

七、设置中-法线指向：选择不同选项对应不同效果

注意效果区别：

①、

②、

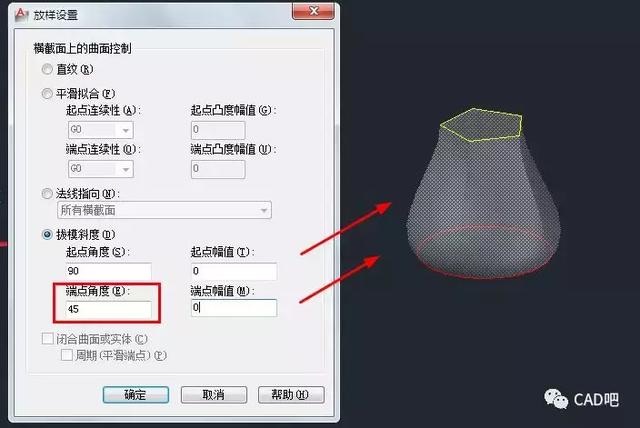

八、设置中-拔模斜度：通过设置起点和端点角度与起点和终点幅值，产生不同效 果。

注意区别：

①、

②、

③、

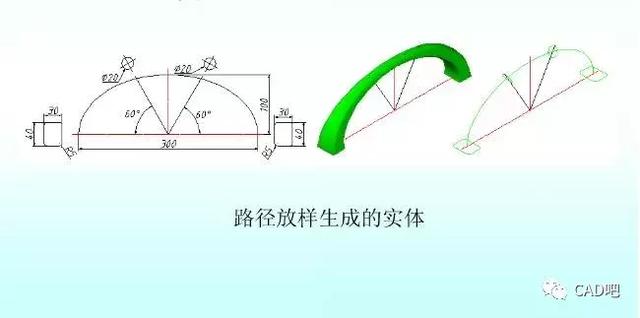

九、路径放样--确定了截面形状，根据实体截面走向进行实体的创建

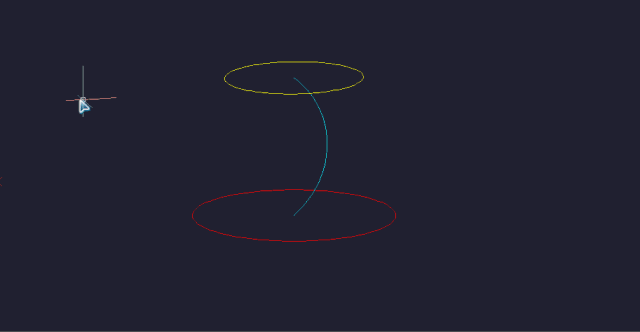

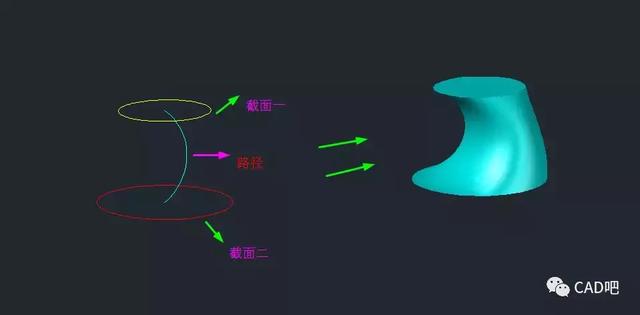

①、规则截面路径放样

动画演示：

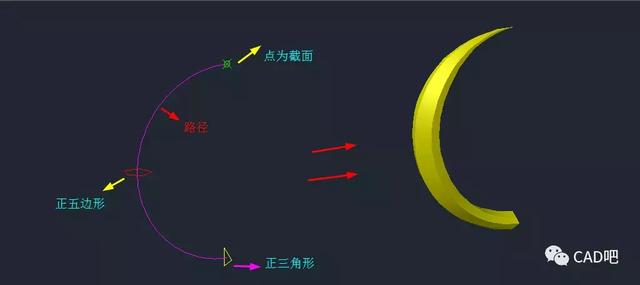

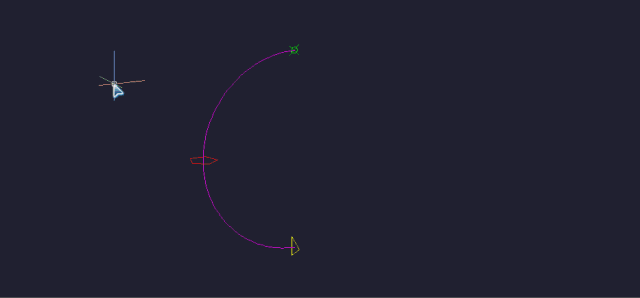

②、不规则截面路径放样(截面分别为点、正五边形、正三角形)

动画演示：

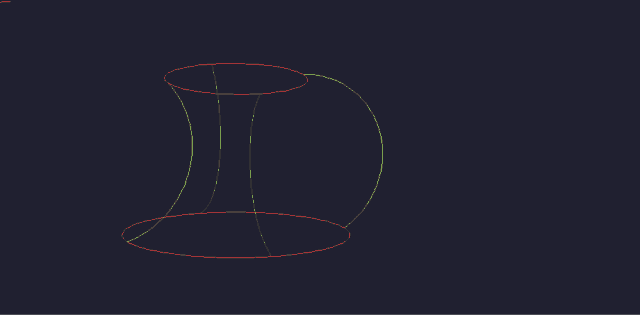

十、导向放样--确定了截面形状，根据实体外形轮廓，绘制导向线，然后创建实体

(两个截面和四条导向线)

动画演示：

巧妙应用：

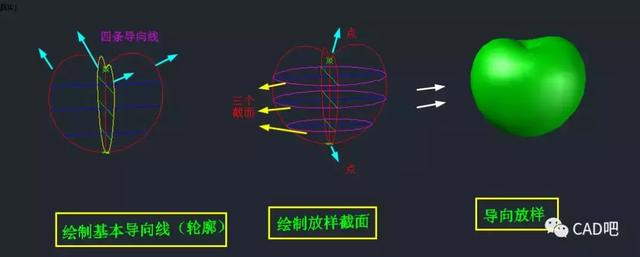

一、绘制苹果外形

①、绘制出导向线：苹果轮廓的走向线

②、绘制辅助线，绘制截面(图中有两个点作为截面)

③、导向放样

动画演示：

二、电吹风外壳制作

三、异型环制作

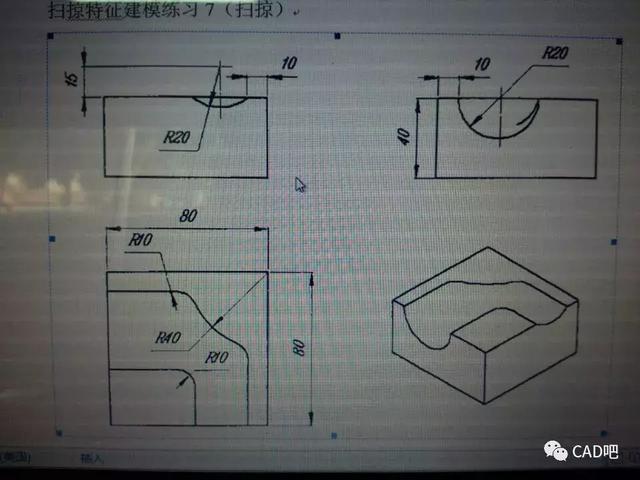

活学活用练习题

①、截面放样

②、不规则截面放样

③、路径放样

④、导向放样
