绘图的尺寸_Auto CAD机械绘图尺寸标注教程1（尺寸标注简介）

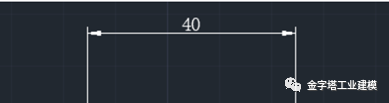

1、尺寸是工程图中不可缺少的一项内容，工程图中的图形只用来标识工程图形的形状，而工程形体的大小尺寸是靠尺寸来说明的，所以工程图图中尺寸必须标注得正确、完整、清晰、合理。工程图中尺寸标注包括：尺寸界线、尺寸线、尺寸起止符号、尺寸数字4个要素，如图1-1所示；

图1-1；

1.1、“标注样式管理器”对话框(如图1-2所示)简介：

如果要创建新的尺寸标注样式就应先理解“尺寸标注样式管理器”对话框中各标签的含义。“标注样式管理器”对话框的主要功能包括：预览尺寸标注样式、创建新的尺寸标注样式、修改已有的尺寸标注样式、设置一个尺寸标注样式的替代、设置当前的尺寸标注样式、比较尺寸标注样式、重命名尺寸标注样式和删除尺寸标注等，此处可以根据自己需求练习，后面会结合绘图教学穿插讲解。

1.2创建尺寸标注的三种方式：

1)工具栏：“标注”/按钮或“样式”工具栏按钮；

2)下拉菜单：“标注”/“标注样式”；

3)命令：DIMSTYLE(快捷命令DDLM)

1.3特别提示：

标注工具栏是进行尺寸标注最快捷的方式，所以在绘制工程图进行尺寸标注时应将该工具条弹出，放在绘图区旁如图1-2所示；弹出标注工具栏的方法是将鼠标放在任一工具栏上，单击鼠标右键，弹出菜单，选定“标注”。

图1-2；
