画虚线_墙体画虚线表示什么意思？

【问】

建筑施工图纸中虚线墙通常是什么意思？是功能分区用的吗， 实际不砌筑吗？

【答1】

那就是沿着卫生间墙体顶棚上向下有一圈小梁，从地面往上没有墙。

【答2】

某培训专家：这样的画法是不规范的。(专家，啥叫规范？)

【答3】

建筑平面图中墙体成为虚线是设计时画上去的，虚线画的墙体也称间壁墙、隔墙，这虚线就代表该墙体在施工当中由建设方决定做还是不做，结果是不影响整体的，一般结算时看施工单位是否做了而定。

【答4】

你学过制图没有？

【答5】

一般虚线是指在标高面以上的投影线。即挑出来的东西。这种问题最好上图，否则很容易误解。

【答6】

隐蔽墙体。

【答7】

查一下图纸中的说明，看看有没有特殊说明，或者有没有错层，或者有没有标高差异，是否楼梯间遮挡？

【答8】

这么简单的问题还用问？你上过学没有？

嘿，各位看官，小编还真碰到过，如下：

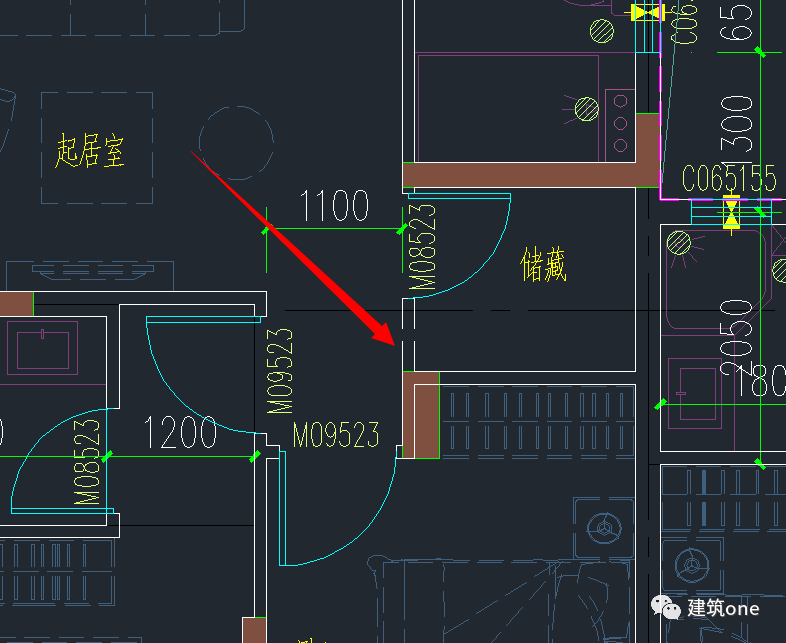

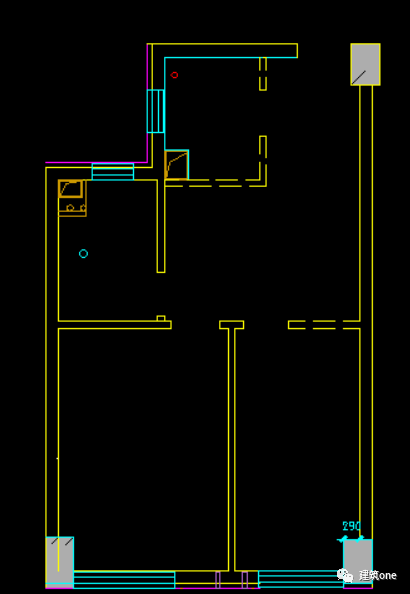

(1)建筑平面图：

这个图，经甲方领导点头，写在销售户型图上。

(2)

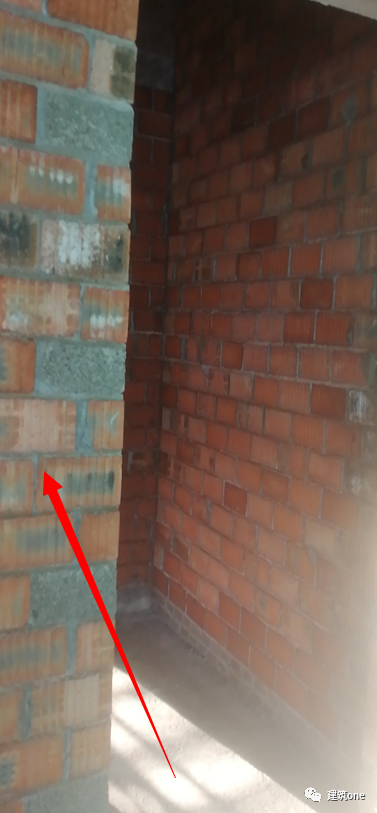

但万万没想到，实际砌筑中，居然把虚线墙体给砌筑上去了：

(箭头墙体在上图中为虚线)

(3)

您还别奇怪，除了施工单位犯错，设计单位还带来第2个惊喜：

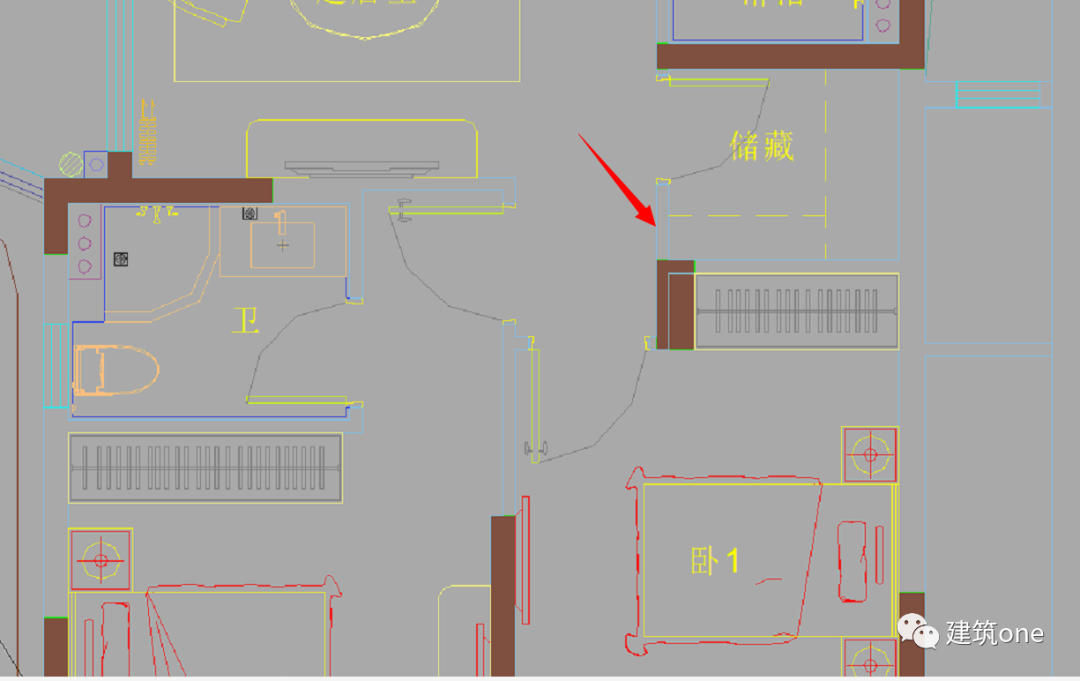

全装修设计单位和精装修设计师，居然还把这个虚线墙体当实线墙体了，还配上了电线管、开关插座：

(4)

结果怎么样：

砌筑好的墙体都敲掉，施工单位自己买单。

全装修图纸重新设计，挨甲方好一顿批。

最后留一个问题：

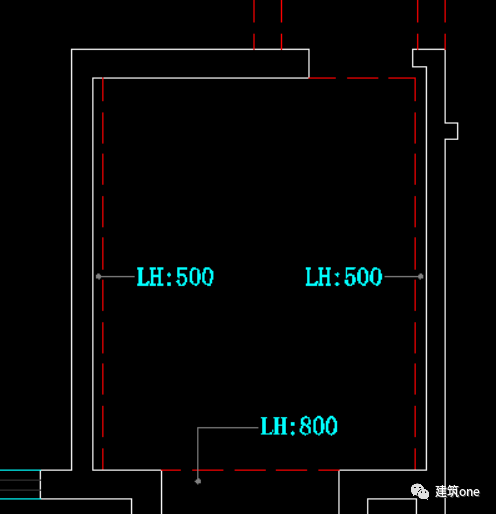

CAD室内平面图中，墙体边上还有一条虚线是代表什么？
