在浩辰CAD制图软件中，CAD填充是比较常用的功能之一。有很多CAD制图初学入门者在使用这个功能的时候不知道该如何批量生成CAD填充边界，接下来给大家分享一下相关的CAD制图初学入门教程吧！

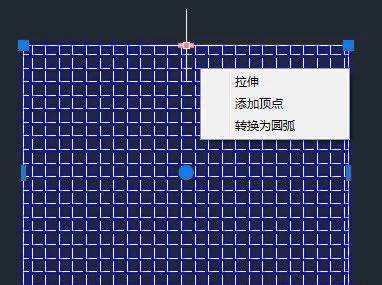

如果填充已经没有关联边界，在高版本CAD软件中仍可以通过夹点调整填充的范围，如下图所示。

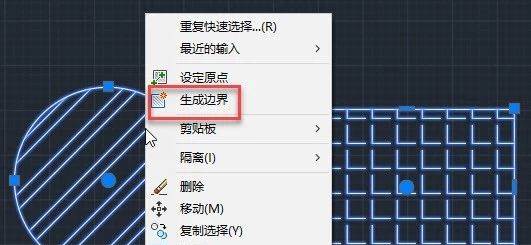

如果希望重新生成这些填充的关联边界，可以选择一个填充，右键，选择生成边界，如下图所示。

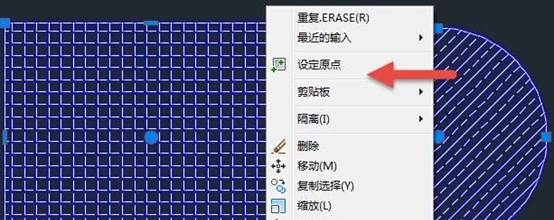

但如果同时选中多个要生成多个填充的边界，右键菜单中就没有生成边界的选项了，如下图所示。

要想同时选中多个填充生成边界，就只能用命令了，这个命令有点长：hatchgenerateboundary，

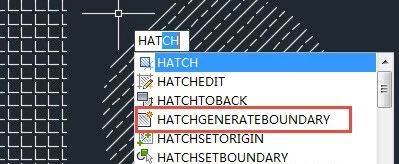

分解一下也不难记，hatch填充 generate生成 boundary边界，当然现在浩辰CAD都有命令提示，我们通常不用输入完整的命令，输入前面的字母就可以在列表中找到这个命令了。

执行此命令后，可以依次单击或框选所有要生成边界的填充。

如果经常用这个命令的话，不妨到PGP文件里添加一个快捷键，如果只是偶尔用的话，只要输入HA就能在命令列表里找到这个命令了。

其实还有一个更加简单的方法：定制右键菜单，下面就给大家介绍一下：

1、输入CUI，按回车键确认，打开自定义界面对话框。

2、在对话框中找到“快捷菜单”项，单击前面的加号将菜单展开，可以看到这里面有两个“填充对象快捷菜单”。

在中文版本中两个快捷菜单的名字是一样的，但按网友的说法两个菜单是不相同的，一个应该是HATCH，一个应该是HATCHES，从右侧的快捷菜单的别名可以看到一个是OBJECT_HATCH，一个是OBJECTS_HATCH，一个是选择单个填充对象的填充菜单，一个是选择多个填充对象的右键菜单。

之所以选择多个填充对象时右键菜单没有生成边界的命令，并不是生成边界命令不支持多个对象，只是在右键菜单里没有加上这个命令，我们在多个填充对象的右键菜单中加入生成边界的命令就好了。

3、直接在单个填充右键菜单中选择“生成编辑”，右键，选择复制，然后选中多个填充对象右键菜单，右键，粘贴。

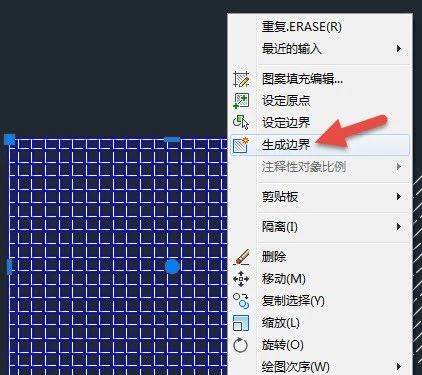

单击确定关闭自定义界面对话框，选择多个没有边界的填充，现在可以直接用右键菜单来生成边界了，不用再输入命令了，如下图所示。

在使用浩辰CAD制图软件绘制图纸的过程中，遇到需要批量生成CAD填充边界时可以参考本篇CAD制图初学入门技巧来解决哦~
