ANSYS Workbench ACT插件 FE Info 使用说明及下载

以下文章首发于本人微信公众号：ANSYS结构院，欢迎大家搜索关注

ANSYS软件下载安装，更多有限元学习资料，干货文章等请前往本人博客：FSCAE.COM

在使用Workbench中，有的时候因为部分操作(例如耦合)需要查询有限元节点信息或者节点距离等信息，然而workbench本身没有提供这方面的查询工具，目前可使用第三方ACT插件 FE Info 来解决。

首先来看看使用该插件的效果。

在使用之前，首先选中要查询的节点或者单元，然后点击插件的按钮，即可在软件左上角显示相应信息。

目前支持下面的功能：

1、显示所选择节点、单元的编号、坐标；

2、根据所选择的节点，选择节点所在的单元；

3、输入节点ID、单元ID选择对应的节点和单元；

4、根据所选择的单元，显示单元所有节点的信息；

5、输入节点或者单元坐标，选择距离该坐标最近的节点或者单元；

6、查询两个节点或者两个单元之间的距离。

下面详细介绍该插件的使用。

首先从本公众号官网或者ANSYS APP Store下载最新的 FE Info 插件。目前FE Info最高版本为V10.2，支持的ANSYS 版本为2019R3，但实际上最新的ANSYS版本也可使用，例如本文便是在2023R1版本中调试，只需按照本文方法稍微改动下即可。

下载后的文件内容如下：

其中bin文件下的FEInfo.wbex是主文件，接下来安装该插件，安装方式有很多种，这里只介绍常见的方式。

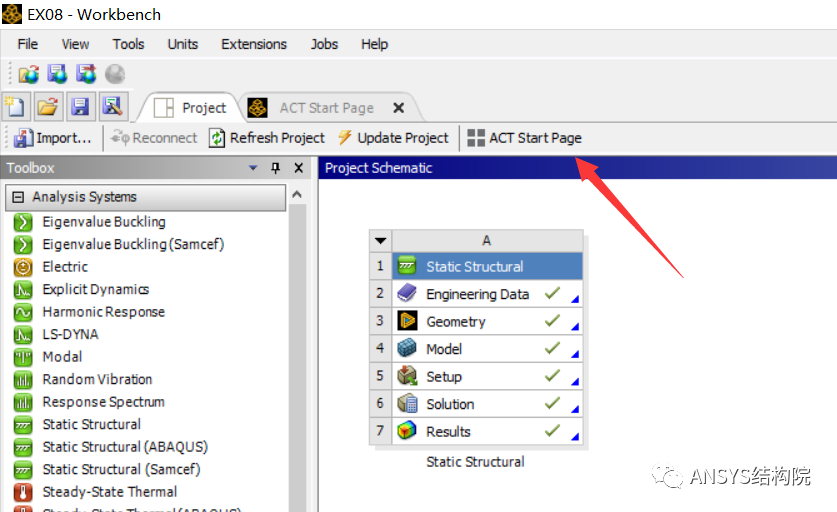

1、打开workbench，点击工具栏中的ACT Start Page，进入到ACT插件管理器界面。

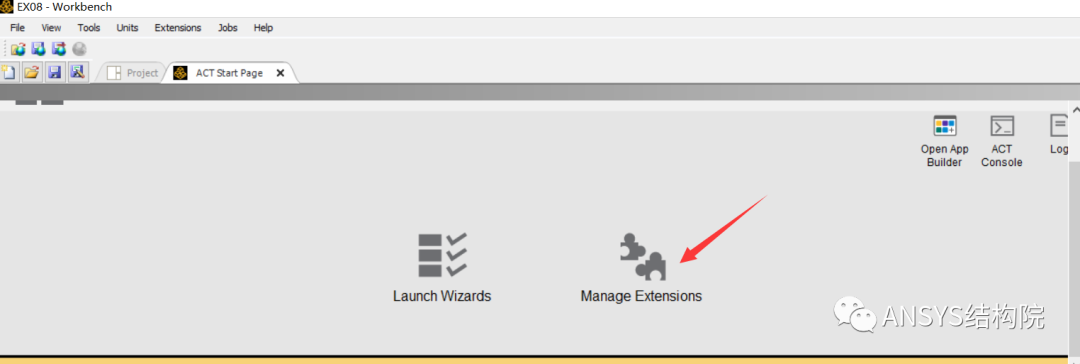

2、点击Manage Extensions,在弹出来的对话框中选择刚才下载好的wbex文件。

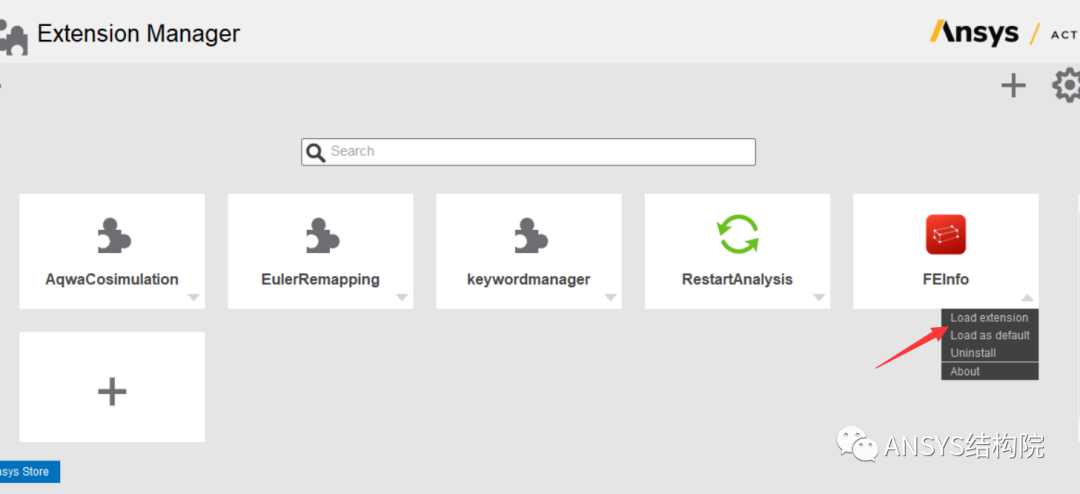

3、安装后会出现该插件的图标，点击下方load extension，即可加载该插件。

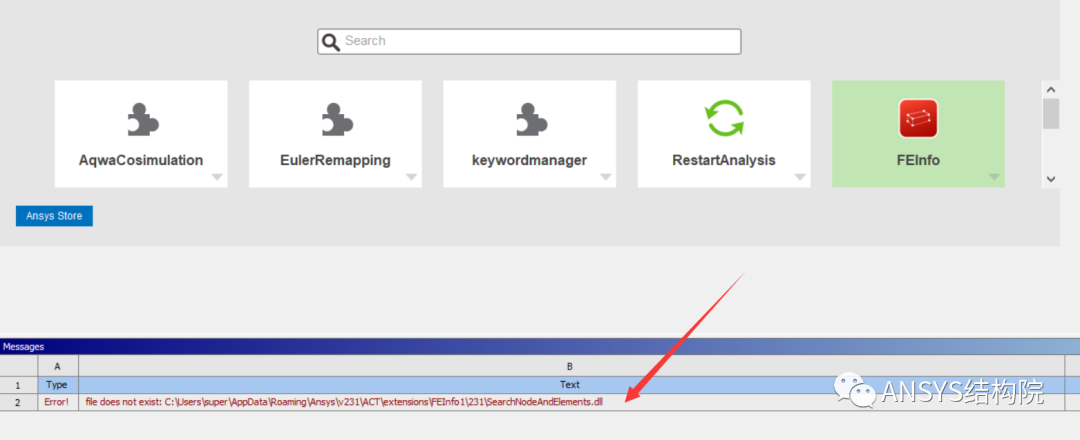

4、如果你是采用高于2019R3的版本，大概率你会出现如下错误，导致无法加载运行.具体错误类型为：

file does not exist:

C:\Users\super\AppData\Roaming\Ansys\v231\ACT\extensions\FEInfo1\231\SearchNodeAndElements.dll

5、上述错误主要在于ANSYS版本较高导致，因为目前该插件最高只支持2019R3版本，高版本无法生成相应的调用文件，解决办法为根据文件格式，手动复制生成，比如这里进入

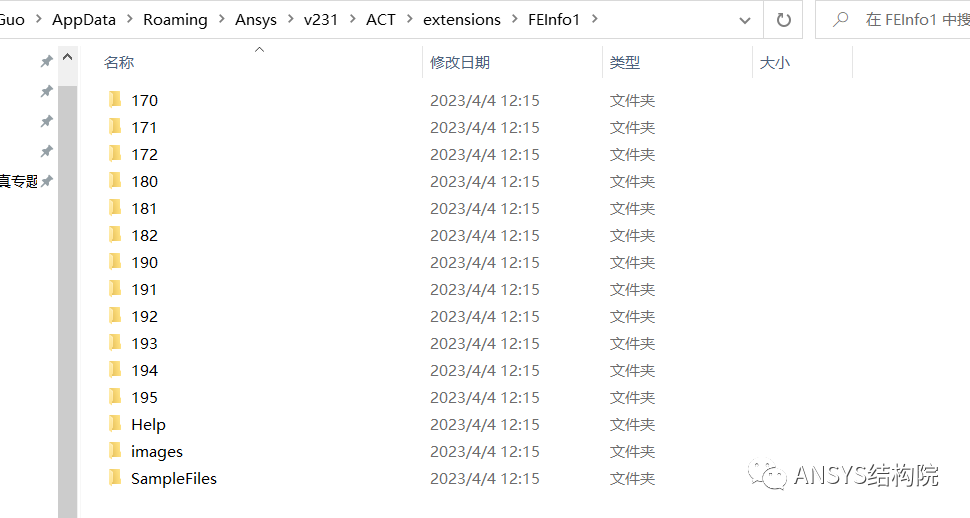

C:\Users\super\AppData\Roaming\Ansys\v231\ACT\extensions\FEInfo1\

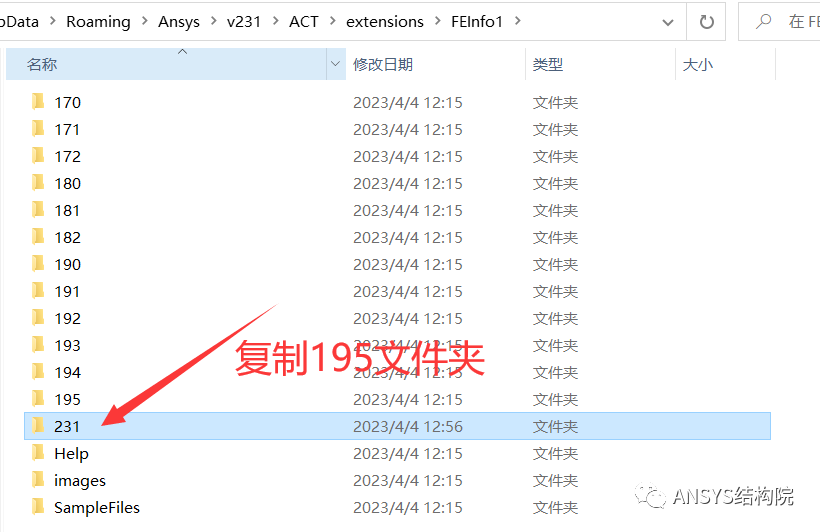

发现确实没有错误提示的231文件夹，所以这里就选择最高版本的文件夹195进行复制，然后修改文件夹名称为231，如下所示：

如果小伙伴用的不是23版本，比如如果你用的是22版本，这时候复制后的文件夹名称有可能就需要改为223，221之类，总之根据错误的提示进行修改即可。

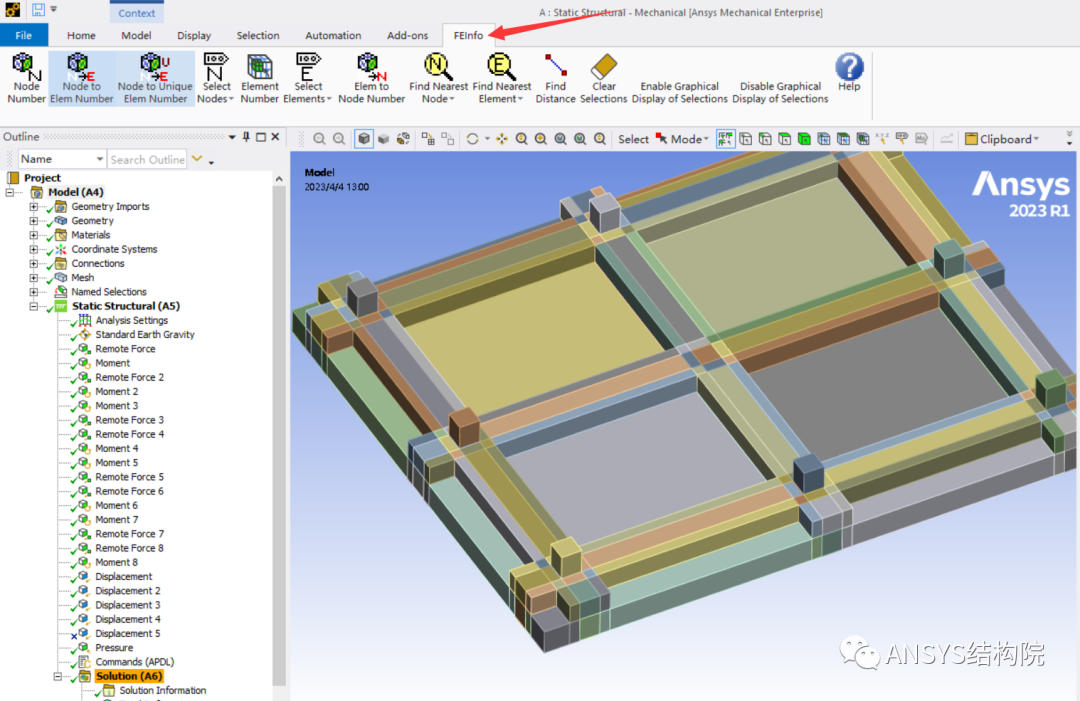

6、复制上述文件夹并修改文件夹名称后，返回界面，发现已无错误。进入Mechanical, 在主界面则会出现该插件的使用界面。

7、下面进行功能演示

1）节点信息显示：

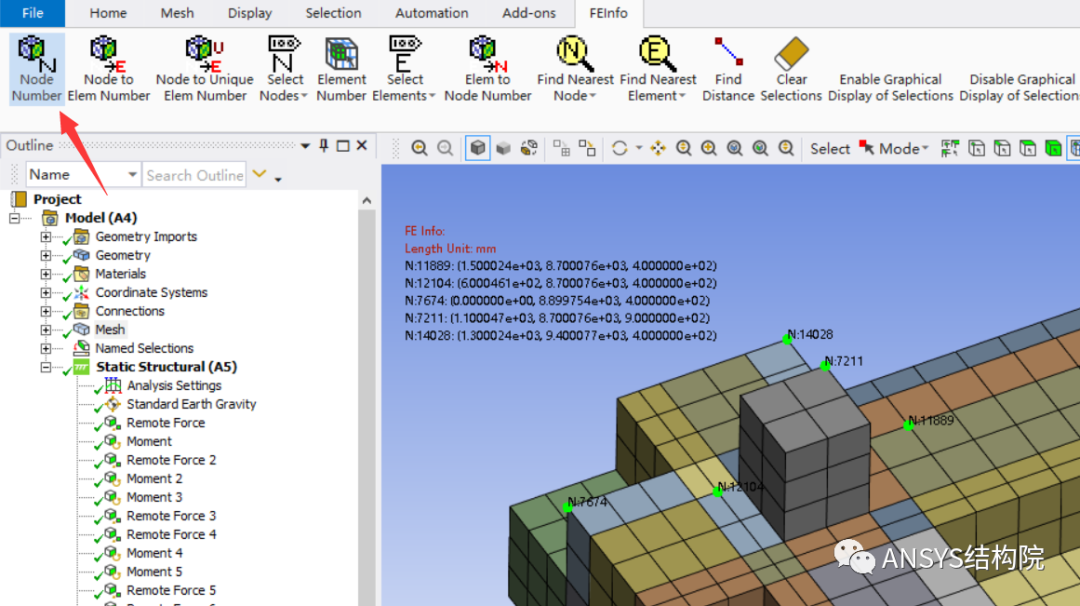

选中多个节点，然后点击Node Number即可显示节点的编号及坐标信息。

2）点击Node to Elem Number，则除了显示选择节点的信息外，还会显示包含该节点单元的信息，如单元编号及单元坐标。

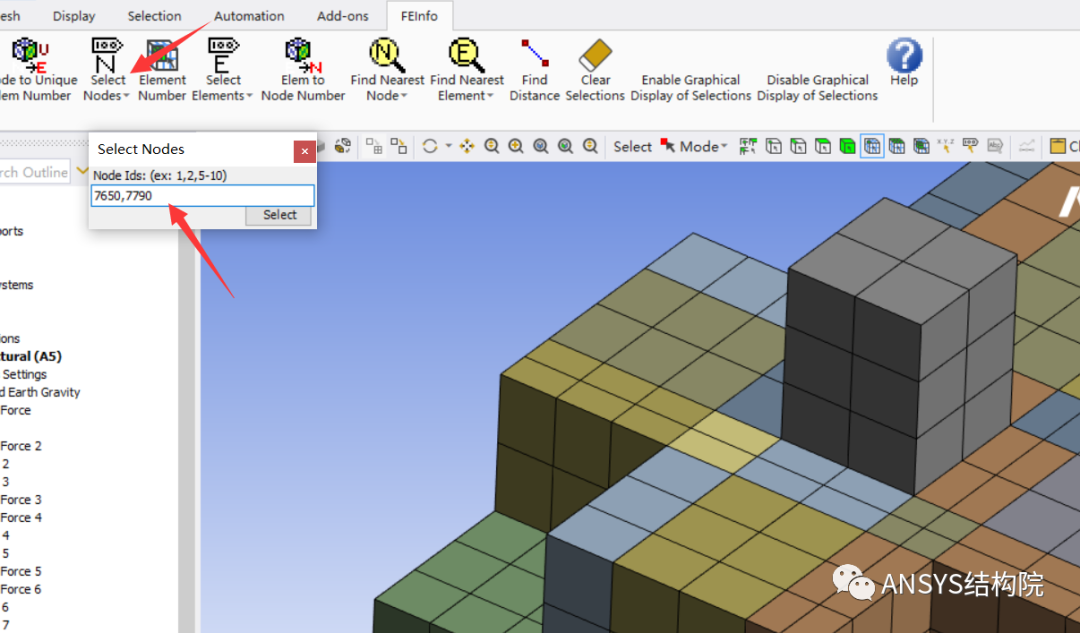

3）Select Nodes ：输入节点编号，或者导入节点编号的文件，即可选择节点。

4）后面几项为单元选择，功能同节点类似，不在介绍。

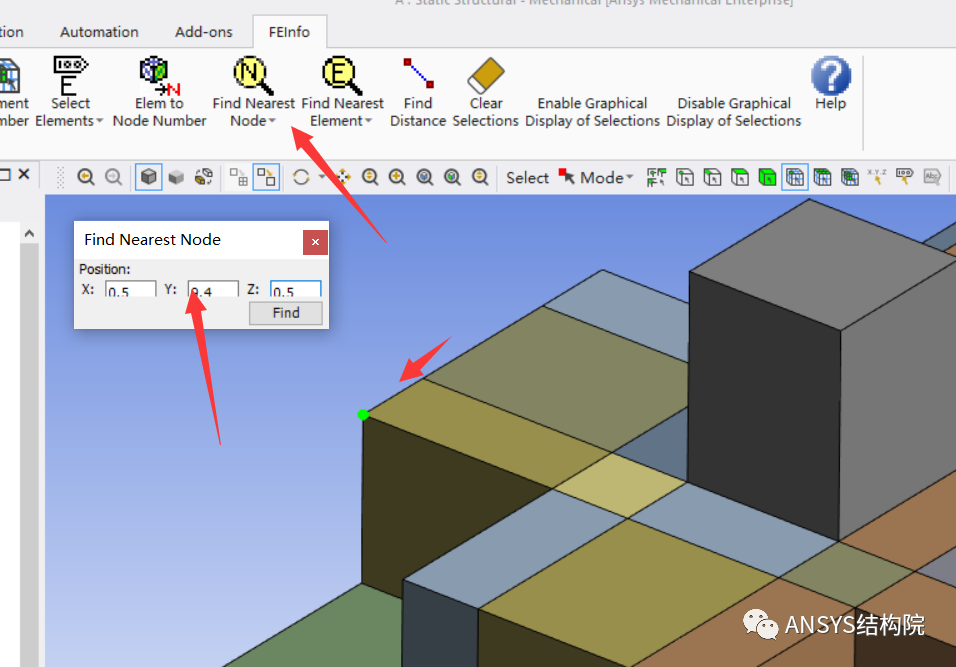

5）Find Nearest Node /Element ，输入节点或者单元坐标，点击该按钮即可找到距离这个坐标最近的节点或者单元。

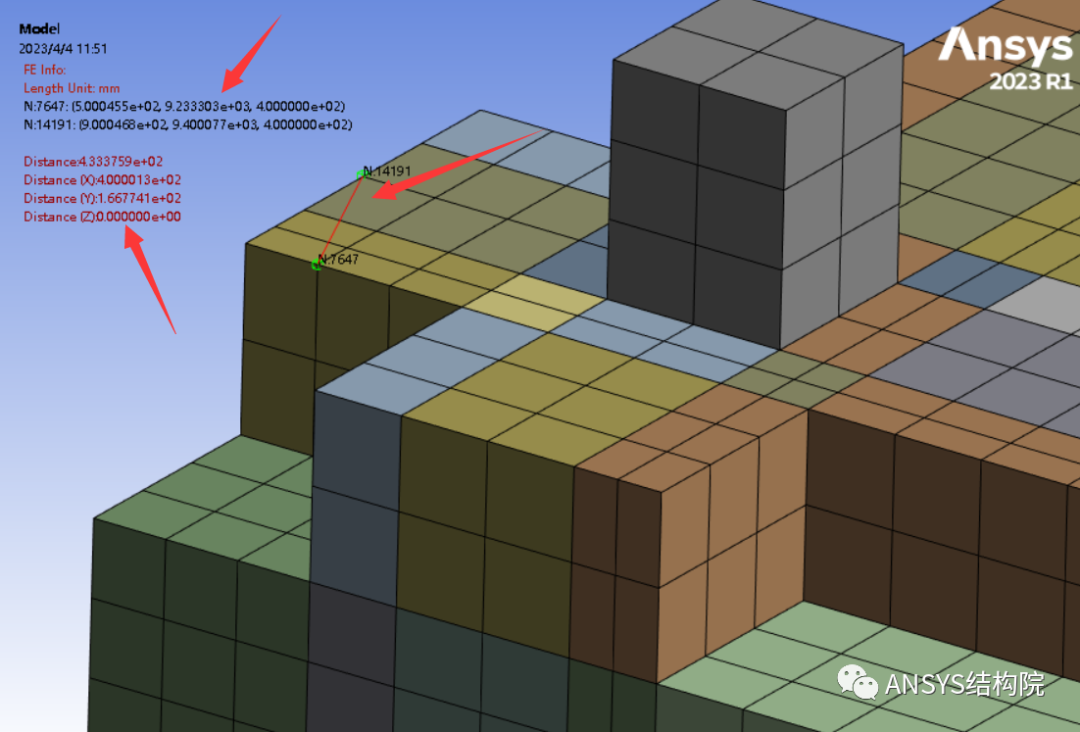

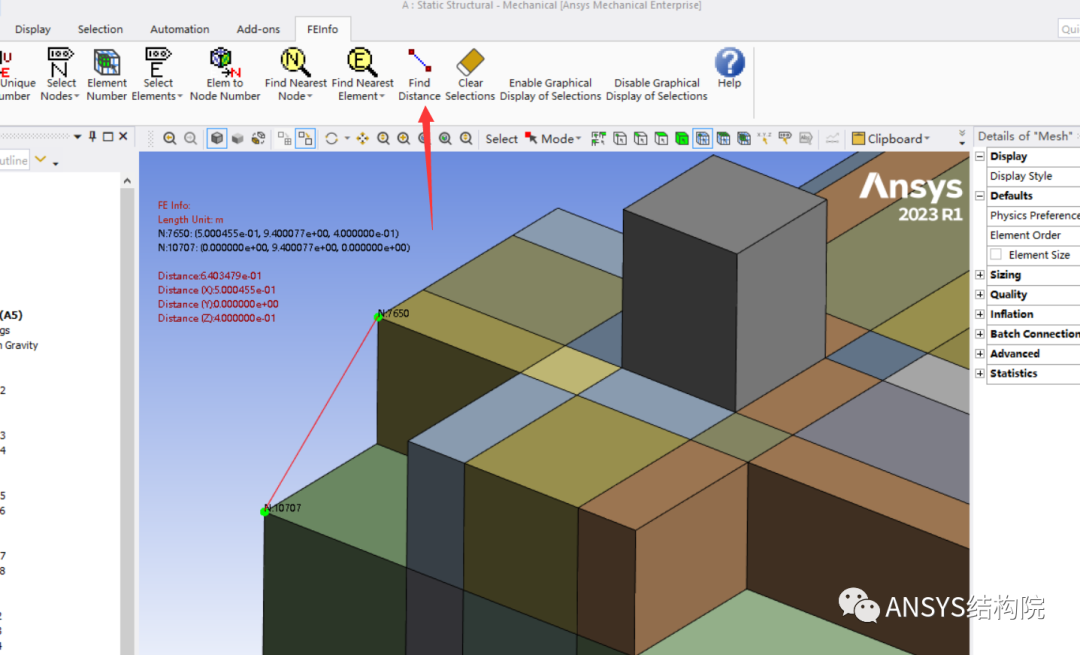

6）选中两个节点或者单元，然后点击Find Distance，即可计算两个节点或者单元之间的距离。

该插件在实际使用过程中还是非常方便的，特别有利于Named Selection的创建。有兴趣的同学可下载该插件来玩玩。
