人工地震波生成软件SIMQKE_GR下载及使用教程

在做地震时程分析时，根据抗震规范，除了要根据项目情况选择合适天然波外，还需要进行人工地震波的模拟，SIMQKE_GR这个软件是专门用来根据反应谱生成人工地震波，使用方法如下：

1、首先根据抗震规范生成反应谱曲线。

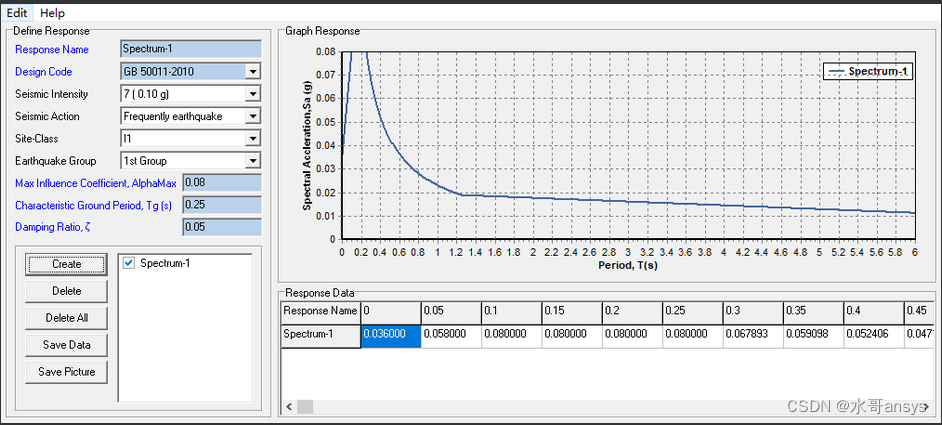

如果你是采用的建筑抗震设计规范，则完全可以用附件资源里面的反应谱生成软件，只需使用者输入参数即可生成反应谱曲线，如下所示：

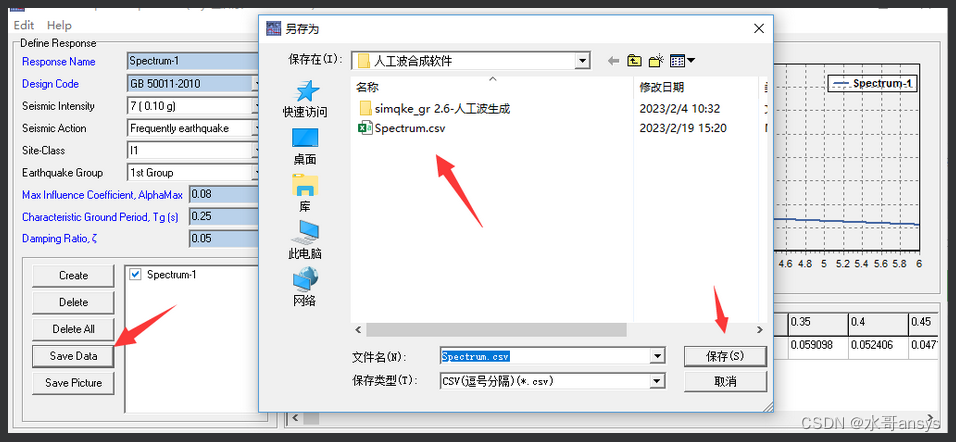

2、将上述生成的曲线保存数据。

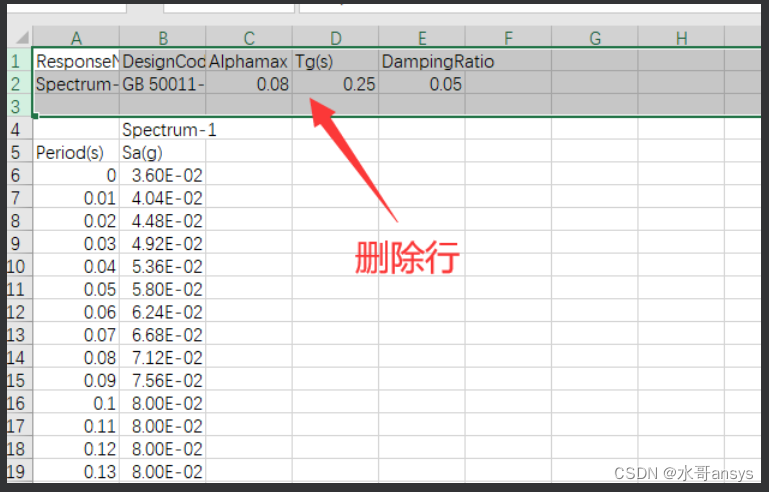

3、打开生成的反应谱csv文件，将前面三排描述的文字删除

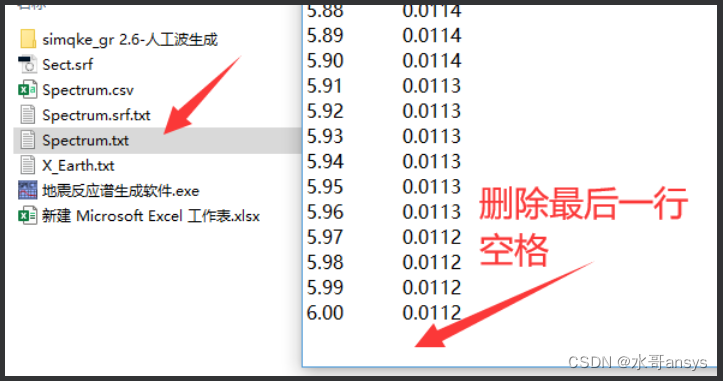

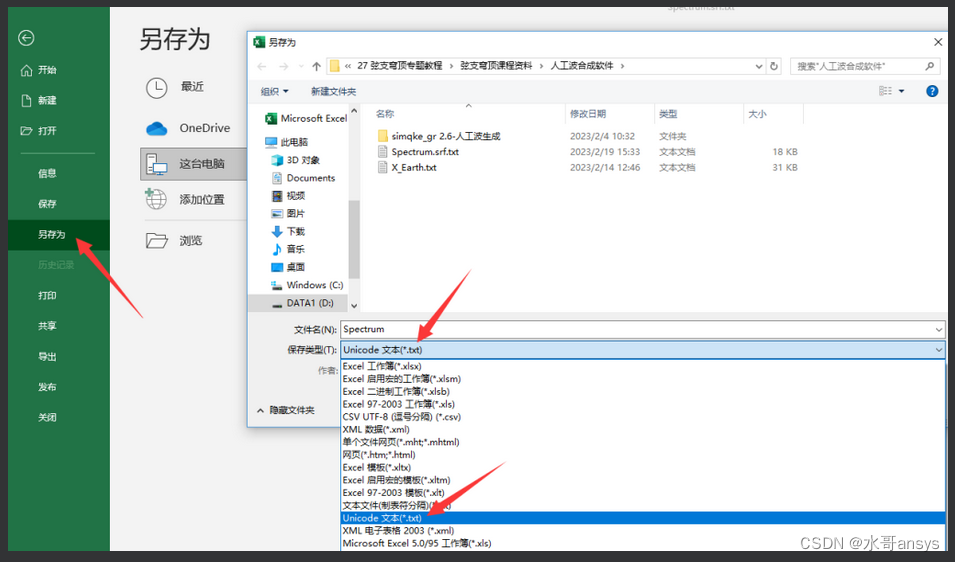

4、设置数据的数值格式，尽量规则，周期可按2位小数点，Sa值可按4位小数点控制。然后将文件另存为txt文件，注意另外为的文本 最后一排默认有换行，需要删除。最后将生成的文件后缀名改为srf。

5、如果你采用的不是建筑地震反应谱，那么你可根据反应谱公式自己用matlab或者excel编写反应谱数据的生成代码，最后生成的数据可返照上文的格式，注意前面两排的描述是必须要的，可以人为添加。

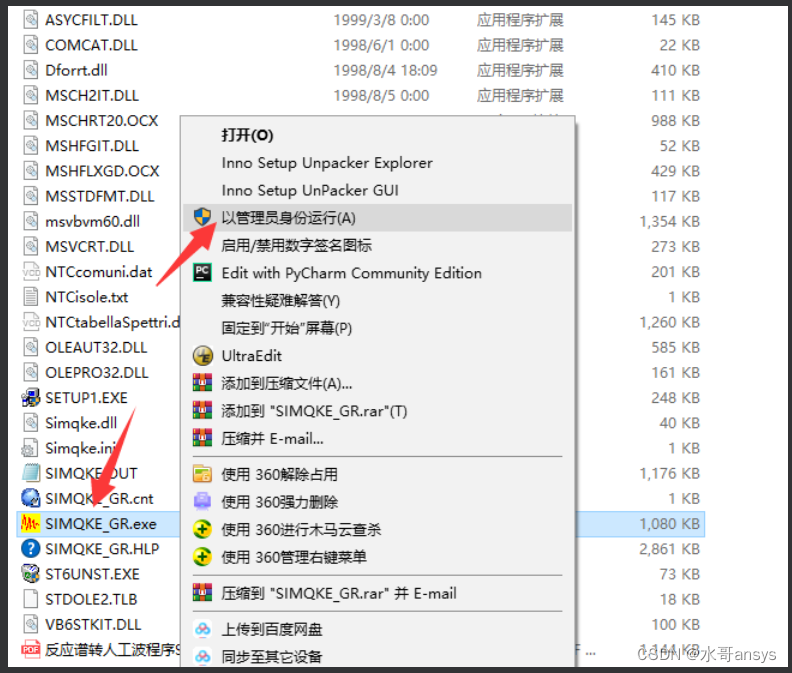

6、右键管理员身份打开软件SIMQKE,打开后可能会有一个警告的弹窗，这是兼容性警告，不管他。

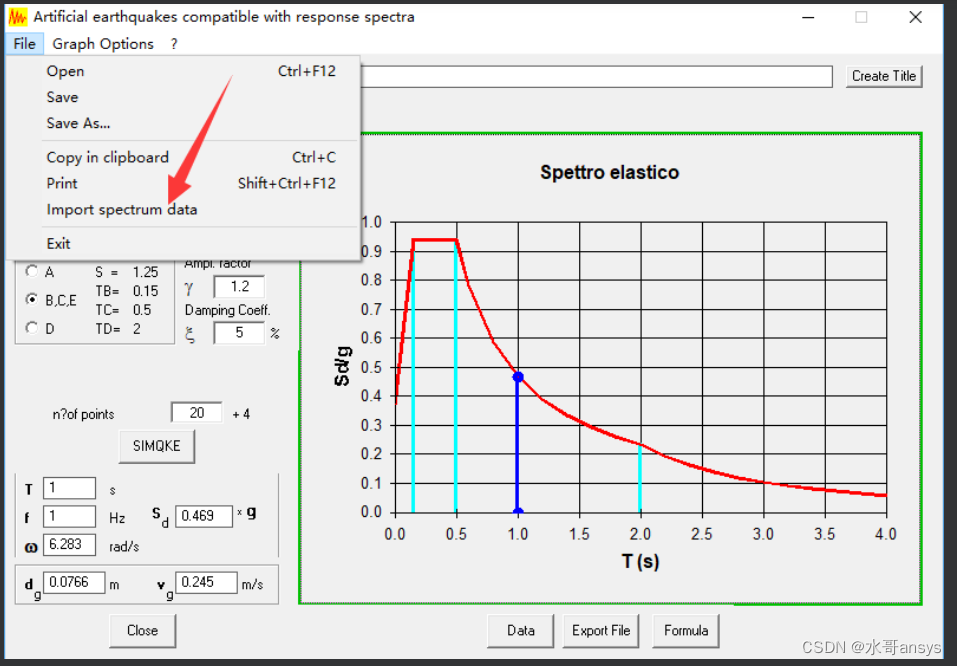

7、由于这个软件默认的反应谱生成公式是采用的国外规范，要使用中国的反应谱，只能通过导入反应谱数据的方法，这也是为什么前面我们需要先生成反应谱数据。点击File–Import spectrum data，选择刚才我们导出的并且更改后缀名的srf文件。

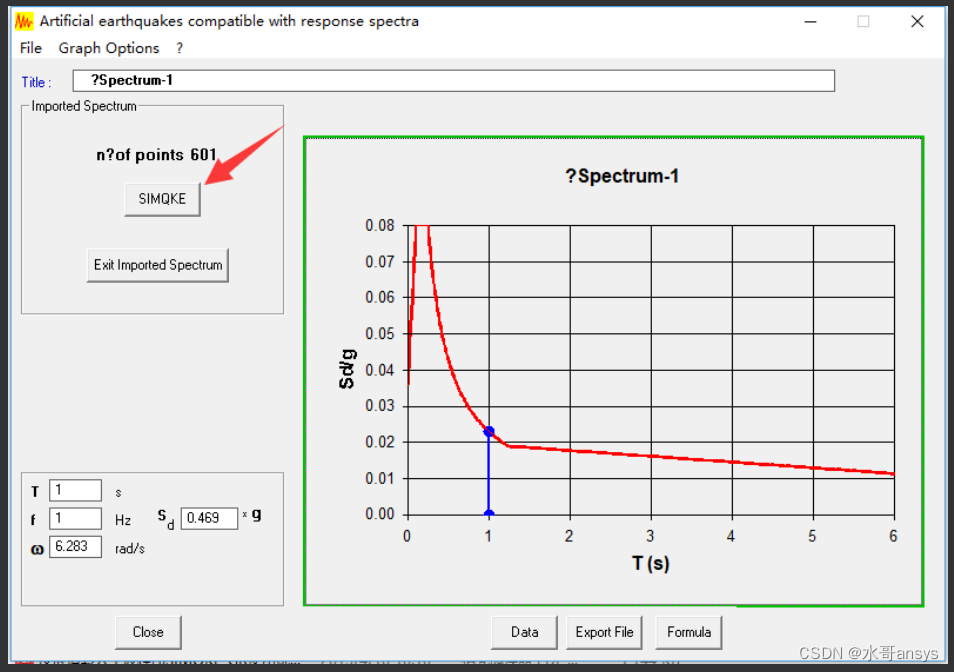

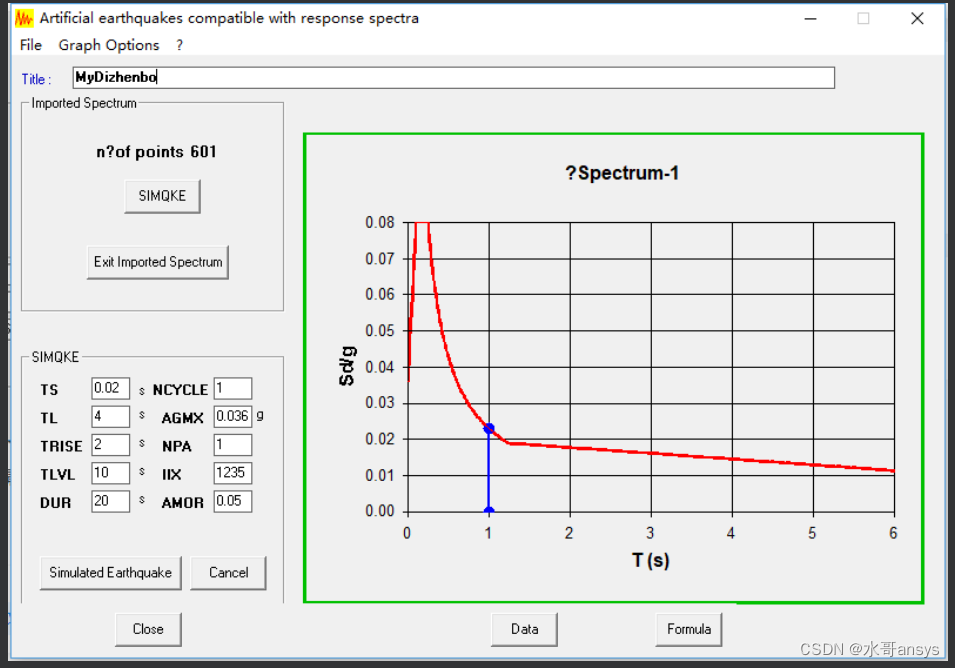

8、导入数据后，在右边即可反应谱图形，点击SIMQKE则进入生成地震波参数控制界面。

9、地震波参数控制含义说明下：

TS：最小的周期，导入的反应谱文件中周期比 TS 小的点都将被忽略
TL：最大的周期，导入的反应谱文件中周期比 TL 大的点都将被忽略
TRISE：加速度平稳段的开始时间
TLVL：加速度平稳段的持续时间，最小值为 10s
DUR：输出的时程总的持续时间，如 DUR=40，则输出的时程为 40s
NCYCLE：迭代的次数+1，如果 NCYCLE=1 则不进行迭代，使得在计算过
程中得到的反应谱曲线更加平滑
AGMAX：峰值加速度，由程序自动计算
NPA：要生成的时程波条数，这里选择 5 条
IIX：任意奇数，缺省值为 1235
AMOR：反应谱的阻尼比，这里选择 0.05

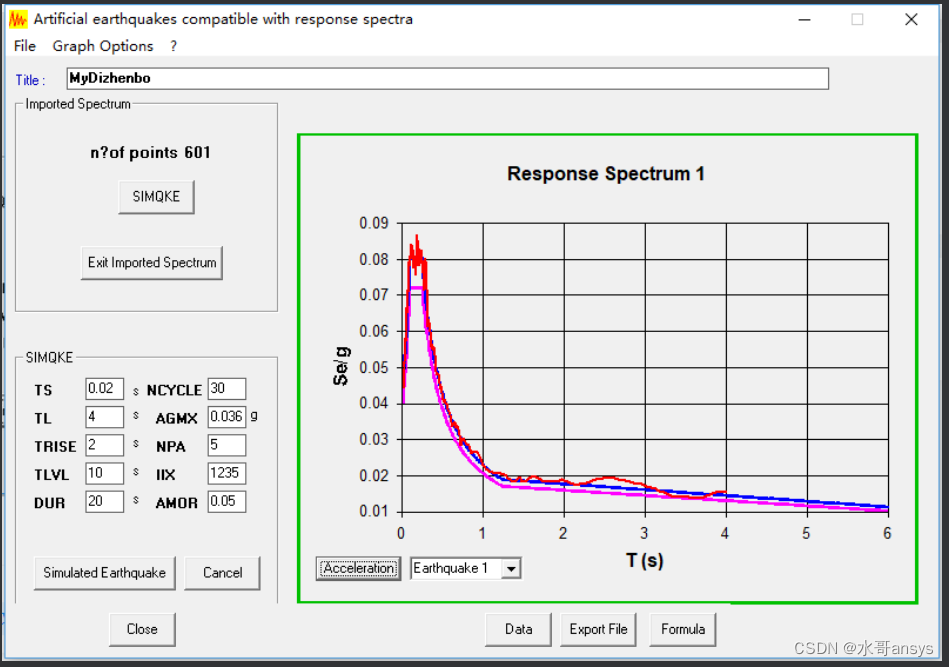

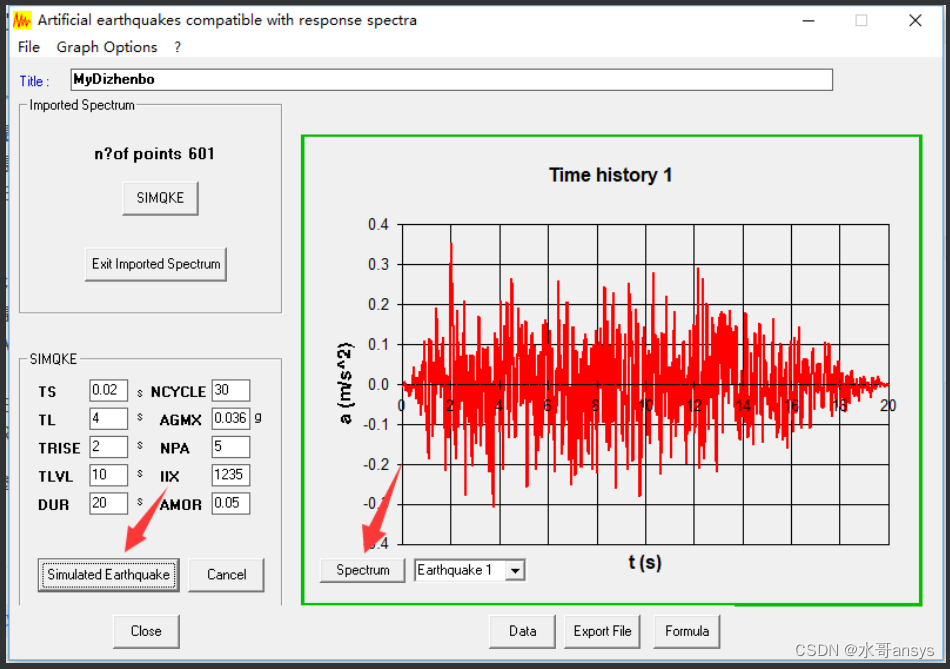

10、参数确认后，点击左下角 Simulated Earthquake，则可生成设定好的地震波。点击Specturm则可相应地震波的反应谱曲线，并与导入的反应谱曲线对比。用户可选择匹配性较好的数据进行导出，最后在进行数据格式的清理，导入有限元软件进行地震波分析。
