打开EQTOOL地震波工具箱，切换至规范反应谱功能区，本软件目前支持《建筑抗震设计标准》（GB/T50010-2010）、《公路桥梁抗震设计规范》（JTG_T 2231-01-2020）以及《水工建筑物抗震设计标准》（GB51247-2018）反应谱的生成，后续版本可能支持更多的规范反应谱，如隔震、美标和欧标。
反应谱生成控制 可选择点位控制，也可选择通过周期间隔控制，两者区别如下：
点位控制：根据反应谱形状，在不同的控制周期范围内均匀分布点位，此方法能生成有利于输入有限元软件的反应谱数据，例如ANSYS软件，反应谱分析时，输入的反应谱曲线点位最多为20个，此时可选择此方法生成反应谱。此时周期间隔参数无效！
周期控制：在反应谱周期范围内，根据时间间隔，平均生成周期点，根据周期点生成反应谱数据。此时点位数参数无效！
注意：生成的数据均为反应谱影响曲线，非实际的加速度反应谱，用户在具体使用时还需临时乘以相应单位的加速度值，可通过软件界面中缩放系数来进行，例如当模型以N-mm单位进行建模分析时，用户应该乘以9800，而采用N-m单位进行分析时，用户应该乘以9.8。当缩放为1时，生成的曲线便为规范反应谱影响曲线。

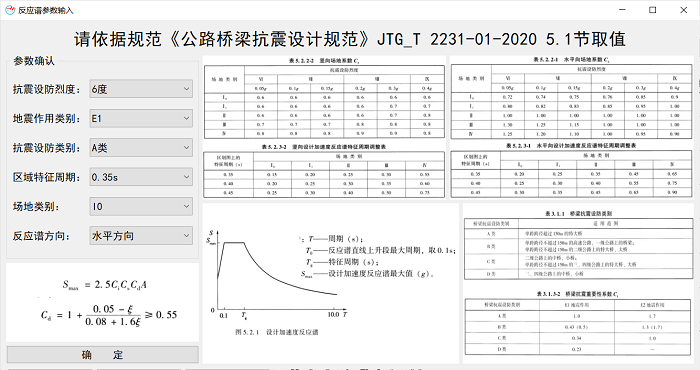

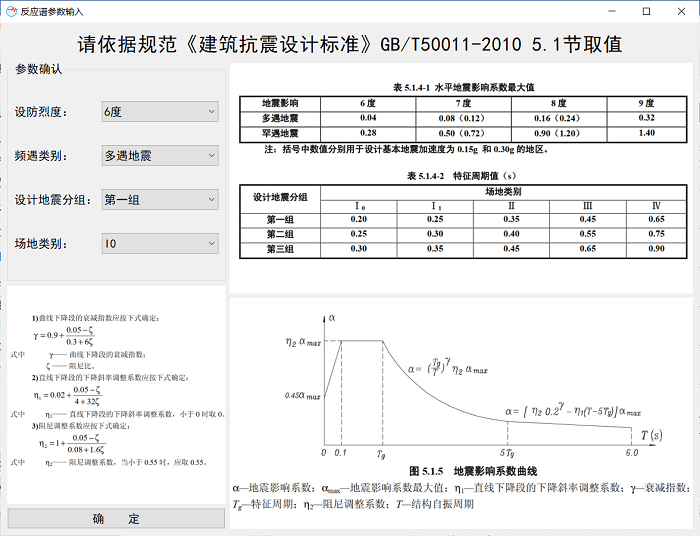

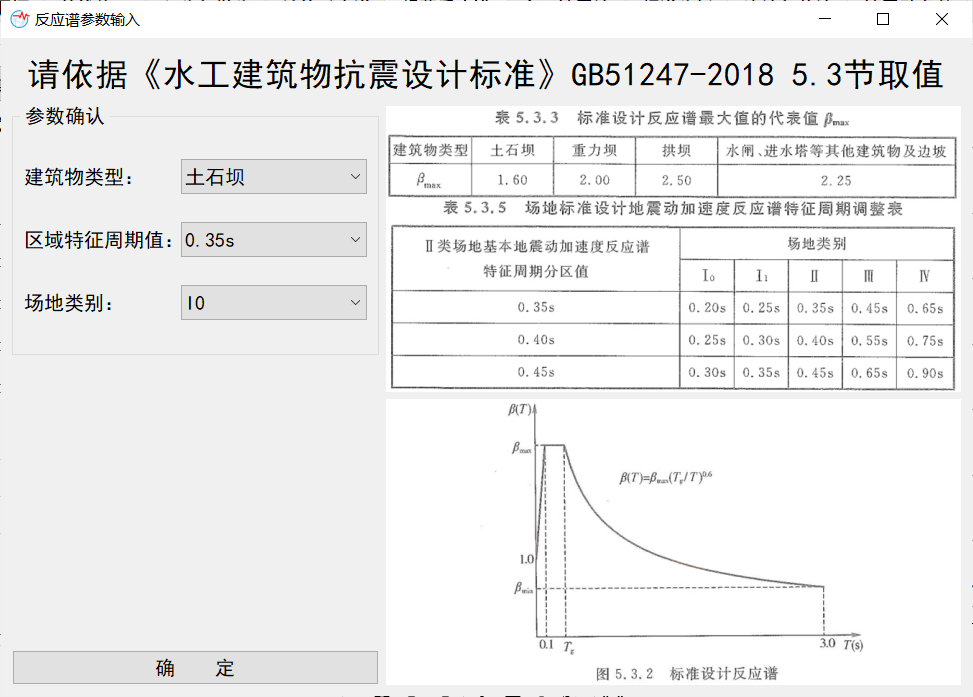

点击选择规范，可下拉目前软件支持的规范，选择相应规范后，点击参数设置，即可进入不同的设置界面，如下分别为《建筑抗震设计规范》、《公路桥梁抗震设计规范》、《水工建筑物抗震设计标准》的参数输入界面。

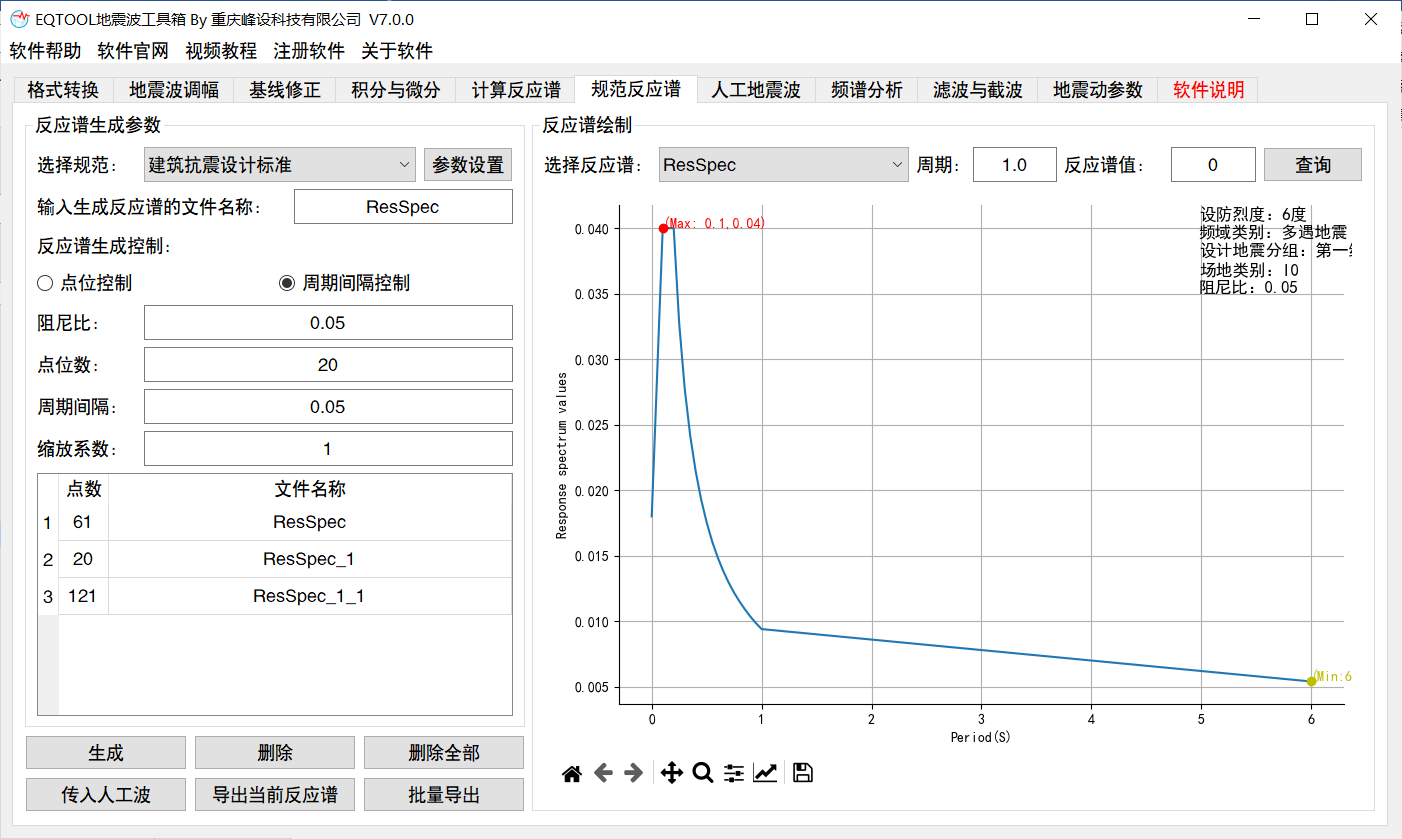

各参数输入完毕后，点击确定，即可将设置的参数传入软件主界面，输入反应谱的文件名称，点击左下角生成即可生成相应反应谱。若显示的反应谱曲线不是特别光滑，可适当加大点位数量或者减小周期间隔。
本软件支持多条反应谱曲线的生成，也即可多次输入参数，然后点击生成，每次生成的反应谱曲线名字与用户输入名称有关，当出现雷同的反应谱名称时，软件会自动在现在的名称基础之上加上后缀“_1”。
不同反应谱曲线生成后可在右侧绘制反应谱区域下列选择反应谱从而来进行更换显示，同时可查询具体点位的值，用户只需输入需要查看点位对应的周期值，点击右侧查询即可显示，查询值通过输入的X轴值选择最近两点进行线性插值计算得到。
当用户不需要某反应谱曲线时，在反应谱绘制区域切换到该反应谱显示，然后点击删除即可，如果需要全部删除，点击删除全部按钮即可。
反应谱曲线可单个导出，也可批量导出，单个导出需指定具体的文件名称和路径，批量导出时，只需指定文件夹即可，软件会在当前指定的文件夹下自动创建文件夹Data6，所有生成的数据都在用户指定文件夹/Data6下面。

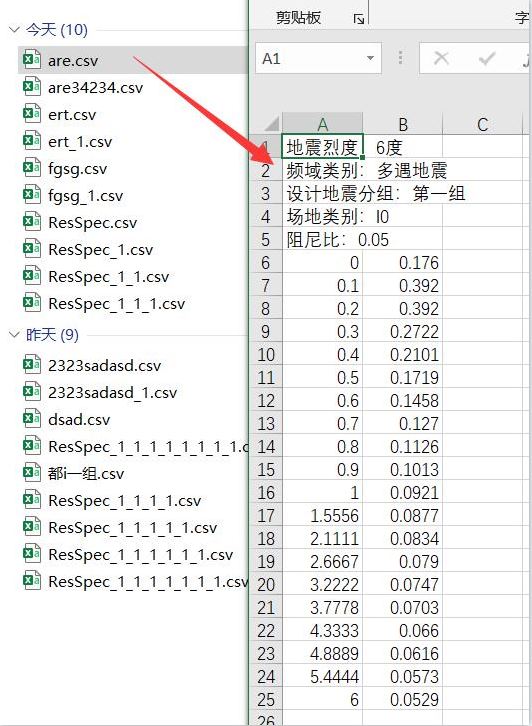

导出的数据均为csv格式，采用Excel即可打开，数据的前面会显示该曲线的生成参数。
数据如下所示：
本小节视频教程：
https://www.bilibili.com/video/BV18hBYYLEfh?spm_id_from=333.788.videopod.sections&vd_source=25cafdbb705c9e571401ded01eaee964
